BRUKSANVISNING RB50DG6320B1 SAMSUNG

Serviceanvisningar för användare

MODELLKOD: RB45\*, RB50\*, RB53\*

1. Information om var du kan köpa reservdelar finns på http://samsung.com/support
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lädor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

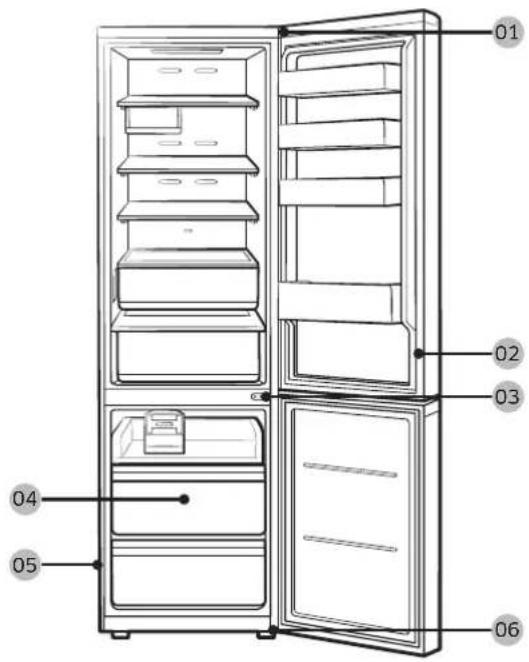

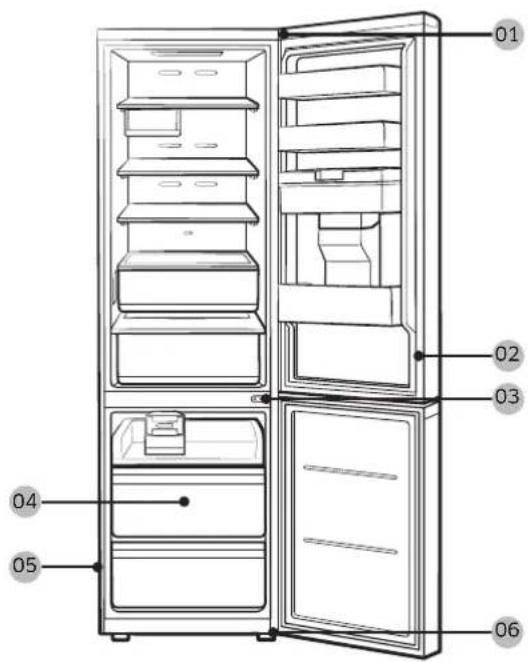

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 02 03 04 05 06

01 Övre gångjärn 02 Packning
03 Mittengångjärn 04 Låda
05 Streckkodsetikett 06 Nedre gångjärn

Svenska

Byta ut packningar

⚠️ VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Svenska

Byta ut lådor

VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådorna

OBS!

Ta bort det nedre dörrfacket först.

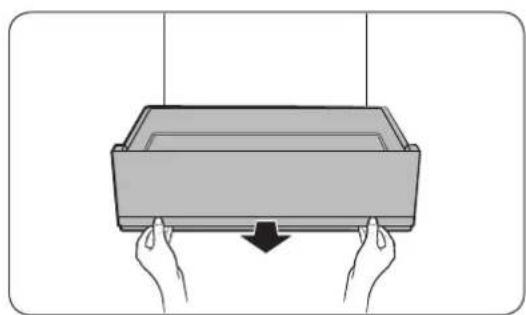

1. Dra grönsakslådan något framåt.

1. Lyft grönsakslådan något och dra sedan ut den.

Sätta tillbaka lådor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

⚠️ VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (följer inte med)

8 mm hylsnyckel (för skruvar)

10 mm hylsnyckel (för skruvar)

(för gångjärnssprinten)

5 mm inexnyckel (för mittengångjärnet)

Svenska

Byta ut gångjärnen

Koppla bort vattenledningen

⚠️ VAR FÖRSIKTIG

• Se till att vattenslangarna ansluts med överensstämmande färger. (Endast för utmatningsmodellen.)
• För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den transparenta kopplingen. (Endast för utmatningsmodellen.)
• Se till att vattenslangens yta inte är skadad. (Endast för utmatningsmodellen.)

Ta bort dörrarna

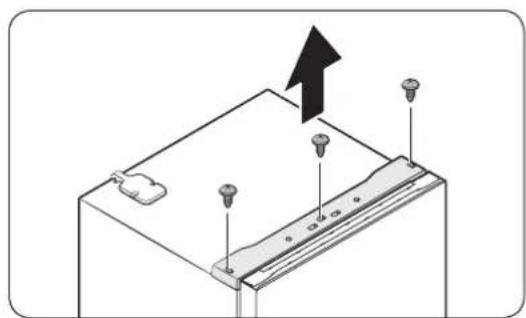

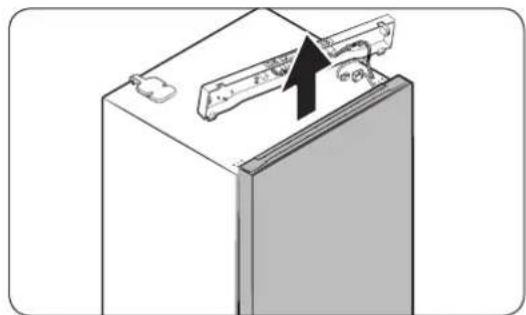

1. Lossa skruvarna (x3) i de tre hålen på den övre skivan med hjälp av en stjärnskruvmejsel. Dra sedan försiktigt ut den övre skivan.

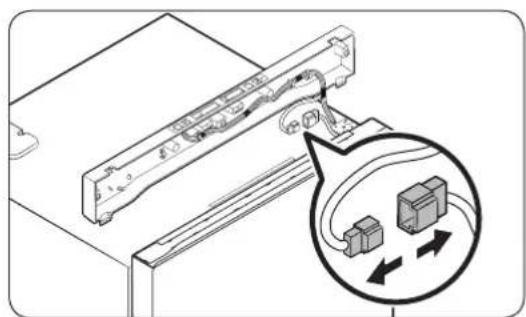

1. Koppla loss kabelanslutningarna.

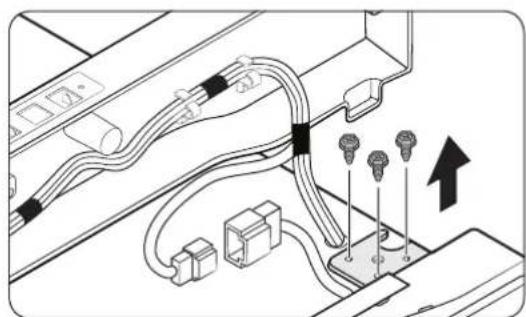

1. Lossa bultarna på det övre gångjärnet.

Svenska

Ta bort gångjärnet och dörrsprinten

1. Lyft försiktigt upp frysdörren för att ta bort den.

2. Använd skruvmejseln och skiftnyckeln för att lossa bultarna och ta bort mittengångjärnet.

3. För försiktigt kylskåpsdörren ut från gångjärnssprinten och dra sedan uppåt för att ta bort den.

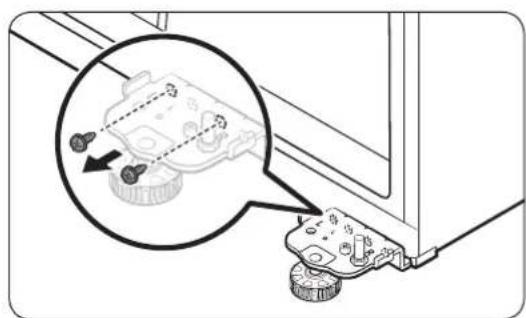

Använd skruvmejseln och skruva ur skruven på det nedre gångjärnet.

Svenska
