Producttype	Vriezer
Merk	Samsung
Model	RB50DG6320B1
Door gebruiker vervangbare onderdelen	Handgrepen (bepaalde modellen), rubbers, laden, scharnieren
Benodigd gereedschap voor het vervangen van scharnieren	Kruiskopschroevendraaier, platte schroevendraaier, 11 mm sleutel, 10 mm dop, 5 mm inbussleutel, 8 mm dop
Aantal pagina's van de handleiding	182 pagina's
Beschikbare talen	Frans (origineel), Duits, Engels, Spaans, Italiaans, Nederlands, Pools, Portugees, Roemeens, etc.
Gebruikersbeoordeling	8.0 / 10
Veiligheid	Verwijderen van deuren vereist minimaal 2 personen; de scharnieren zijn zwaar; stroom uitschakelen voor ingreep
Onderhoud en reiniging	Vervangen van rubbers, laden en scharnieren mogelijk door gebruiker
Garantie	Niet gedekt als reparatie wordt uitgevoerd door een niet-geautoriseerde leverancier of door de gebruiker zonder de instructies te volgen
Modelcode	Vermeld op het etiket met streepjescode linksonder op het product
Reserveonderdelen	Beschikbaar op http://samsung.com/support door de modelcode in te voeren
Wateraansluiting	Alleen voor modellen met ijsblokjesmachine; gebruik slangen van overeenkomstige kleuren
Voorzorgsmaatregelen voor scharnieren	Draai de as goed vast; controleer de bevestiging; beschadig de kabels niet; draag veiligheidshandschoenen

Veelgestelde vragen - RB50DG6320B1 SAMSUNG

Hoe vervang ik de deurrubber?

Open de deur en verwijder de oude rubber. Plaats een nieuwe rubber en zorg dat er geen opening is tussen de rubber en de deur.

Hoe verwijder en installeer ik de laden?

Trek de lade iets naar voren, til hem op en trek hem eruit om te verwijderen. Om terug te plaatsen, volg de stappen in omgekeerde volgorde. Zorg ervoor dat de lade correct in de rail is geplaatst.

Welk gereedschap is nodig om de scharnieren te vervangen?

Kruiskopschroevendraaier, platte schroevendraaier, 11 mm sleutel, 10 mm dop, 5 mm inbussleutel en 8 mm dop.

Waar vind ik de modelcode van mijn vriezer?

De modelcode staat op het etiket met streepjescode linksonder op het product.

Hoe bestel ik reserveonderdelen?

Ga naar http://samsung.com/support, voer de modelcode van uw product in en controleer de beschikbare onderdelen. Zorg dat de naam van het onderdeel overeenkomt met de afbeelding in de handleiding.

Wat te doen bij waterlekkage (model met ijsblokjesmachine)?

Controleer of de waterslangen zijn aangesloten met de juiste kleuren en volledig in het midden van de transparante koppeling zijn gestoken. Zorg ervoor dat het oppervlak van de slang niet beschadigd is.

Waarom zijn er twee personen nodig om de deuren om te draaien?

De deuren zijn zwaar en het hanteren ervan zonder hulp kan letsel of schade aan het product veroorzaken. Het kantelen en installeren van de koelkast vereist minimaal twee personen.

Deckt de garantie reparaties door een niet-professional?

Nee. Elke reparatie uitgevoerd door een niet-geautoriseerde serviceverlener of door de gebruiker zonder de instructies te volgen, maakt de garantie ongeldig.

Hoe koppel ik de waterslang los bij het vervangen van de scharnieren?

Koppel de waterslang los door de kabelconnectoren los te koppelen. Zorg ervoor dat u de kleuren markeert voor een correcte aansluiting later.

Welke voorzorgsmaatregelen moeten worden genomen bij het verwijderen van de deuren?

Plaats een zacht voorwerp (karton) op de vloer om krassen te voorkomen. Schakel de stroom uit. Verwijder de deuren met minimaal twee personen. Draag veiligheidshandschoenen.

GEBRUIKSAANWIJZING RB50DG6320B1 SAMSUNG

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com/support
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.
3. U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.
4. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.
5. Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), afdichtingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

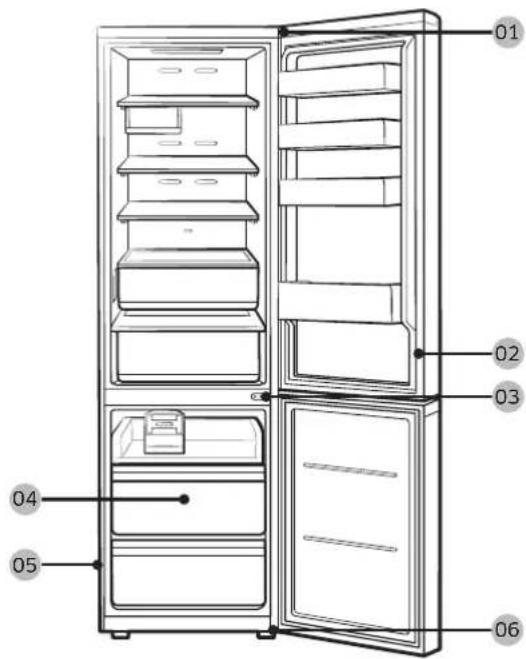

05 Etiket met streepjescode 06 Onderste scharnier

Vervangen van afdichtingen

LET OP

Zorg ervoor dat u de afdichting stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

De afdichting verwijderen

Open de deur en verwijder de afdichting van de deur.

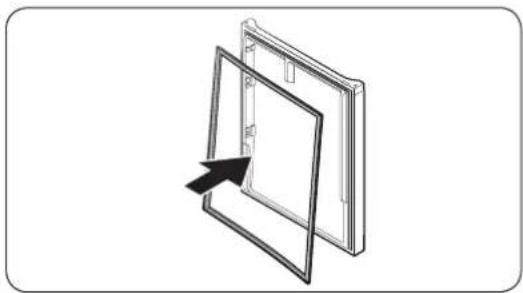

De afdichting vervangen

Bevestig een nieuwe afdichting aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe afdichting en de deur.

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

De laden verwijderen

OPMERKING

Verwijder eerst de onderste deurbak.

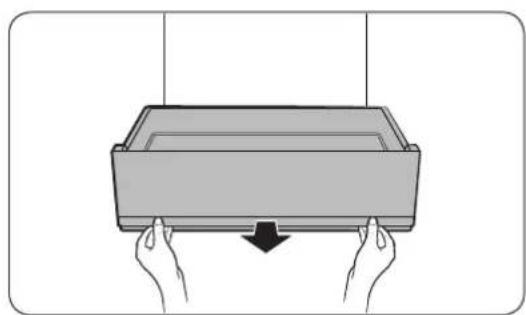

1. Trek de groentelade iets naar voren.

1. Til de groentelade iets op en trek hem er dan uit.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controleer of het scharnier stevig vastzit op de kast.
• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

⚠ WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier, platte schroevendraaier, 11 mm moersleutel

(voor de scharnierpen)

8 mm dop sleutel (voor bouten)

10 mm dop sleutel (voor bouten)

5 mm inbussleutel (voor middenscharnier)

Nederlands

De scharnieren vervangen

Ontkoppel de waterslang

LET OP

• Zorg bij het aansluiten ervoor dat de kleuren van de waterslangen overeenkomen. (alleen voor modellen met dispenser)
• Elke waterslang moet volledig in het midden van het transparante koppelstuk worden geplaatst om waterlekken te voorkomen. (alleen voor modellen met dispenser)
• Zorg ervoor dat het oppervlak van de waterslang niet wordt beschadigd. (alleen voor modellen met dispenser)

De deuren verwijderen

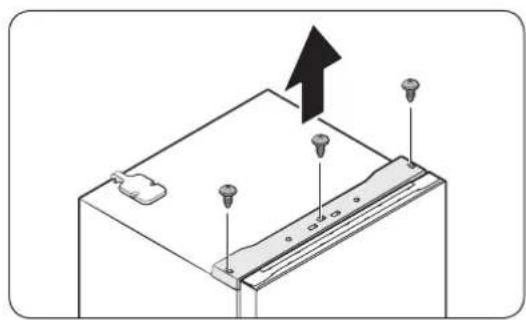

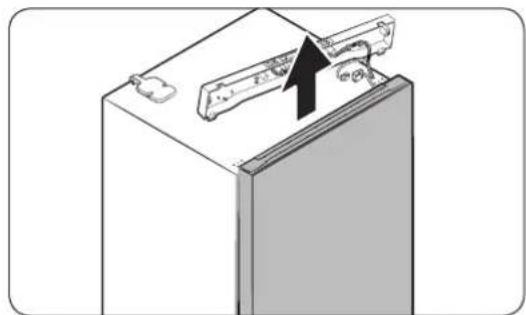

1. Gebruik een kruiskopschroevendraaier om de schroeven (x3) in drie gaten op het bovenblad los te draaien. Haal het bovenblad er voorzichtig uit.

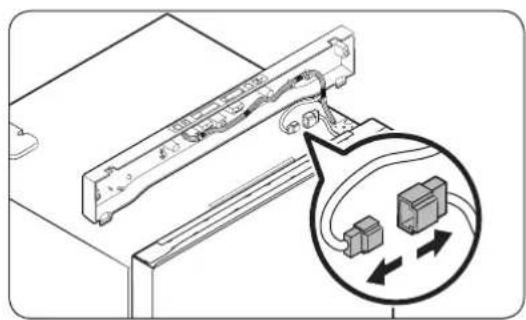

1. Ontkoppel de kabelaansluitingen.

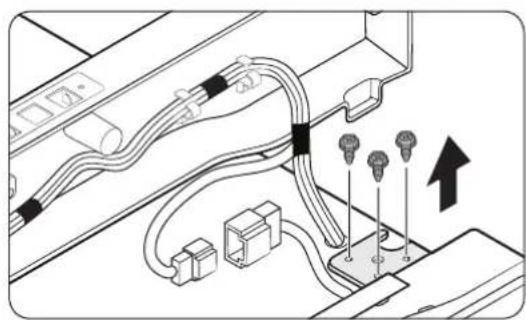

1. Draai de bouten van het bovenste scharnier los.

Het scharnier en de deuras verwijderen

1. Til de deur van de vriezer voorzichtig op om deze te verwijderen.
2. Gebruik de schroevendraaier en de sleutel om de bouten los te draaien en het middenscharnier te verwijderen.
3. Schuif de koelkastdeur voorzichtig uit de scharnierpen en trek hem omhoog om hem te verwijderen.

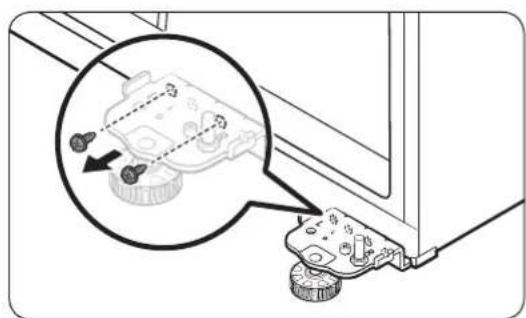

Gebruik de schroevendraaier om de schroef op het onderste scharnier te verwijderen.
