Produkttyp	Gefrierschrank
Marke	Samsung
Modell	RB50DG6320B1
Vom Benutzer austauschbare Teile	Griffe (einige Modelle), Dichtungen, Schubladen, Scharniere
Erforderliche Werkzeuge für den Austausch der Scharniere	Kreuzschlitzschraubendreher, Schlitzschraubendreher, 11 mm Schlüssel, 10 mm Steckschlüssel, 5 mm Inbusschlüssel, 8 mm Steckschlüssel
Anzahl der Seiten der Anleitung	182 Seiten
Verfügbare Sprachen	Französisch (Original), Deutsch, Englisch, Spanisch, Italienisch, Niederländisch, Polnisch, Portugiesisch, Rumänisch, usw.
Nutzerbewertung	8.0 / 10
Sicherheit	Entfernen der Türen erfordert mindestens 2 Personen; die Scharniere sind schwer; vor dem Eingriff die Stromversorgung trennen
Wartung und Reinigung	Austausch der Dichtung, der Schubladen und der Scharniere durch den Benutzer möglich
Garantie	Nicht abgedeckt bei Reparatur durch einen nicht autorisierten Dienstleister oder durch den Benutzer ohne Beachtung der Anweisungen
Modellcode	Auf dem Barcode-Etikett unten links am Produkt angegeben
Ersatzteile	Verfügbar auf http://samsung.com/support durch Eingabe des Modellcodes
Wasseranschluss	Nur für Modelle mit Wasserspender; entsprechend farbige Schläuche verwenden
Vorsichtsmaßnahmen für die Scharniere	Welle fest anziehen; Befestigung überprüfen; Kabel nicht beschädigen; Sicherheitshandschuhe tragen

Häufig gestellte Fragen - RB50DG6320B1 SAMSUNG

Wie ersetze ich die Türdichtung?

Öffnen Sie die Tür und entfernen Sie die alte Dichtung. Bringen Sie eine neue Dichtung an und achten Sie darauf, dass kein Spalt zwischen Dichtung und Tür vorhanden ist.

Wie entferne und installiere ich die Schubladen wieder?

Ziehen Sie die Schublade leicht nach vorne, heben Sie sie an und ziehen Sie sie heraus. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor. Stellen Sie sicher, dass die Schublade richtig in die Schiene eingesetzt ist.

Welche Werkzeuge werden zum Austausch der Scharniere benötigt?

Kreuzschlitzschraubendreher, Schlitzschraubendreher, 11 mm Schlüssel, 10 mm Steckschlüssel, 5 mm Inbusschlüssel und 8 mm Steckschlüssel.

Wo finde ich den Modellcode meines Gefrierschranks?

Der Modellcode ist auf dem Barcode-Etikett unten links am Produkt angegeben.

Wie bestelle ich Ersatzteile?

Gehen Sie auf http://samsung.com/support, geben Sie den Modellcode Ihres Produkts ein und prüfen Sie die verfügbaren Teile. Stellen Sie sicher, dass der Name des Teils mit der Abbildung im Handbuch übereinstimmt.

Was tun bei Wasserleck (Modell mit Wasserspender)?

Überprüfen Sie, ob die Wasserschläuche mit den entsprechenden Farben verbunden und vollständig in die Mitte des transparenten Kupplers eingeführt sind. Stellen Sie sicher, dass die Schlauchoberfläche nicht beschädigt ist.

Warum sind zwei Personen zum Umdrehen der Türen erforderlich?

Die Türen sind schwer und ihre Handhabung ohne Hilfe kann zu Verletzungen oder Beschädigungen des Produkts führen. Das Kippen und Aufstellen des Kühlschranks erfordert mindestens zwei Personen.

Deckt die Garantie Reparaturen durch einen Nicht-Fachmann ab?

Nein. Jede Reparatur durch einen nicht autorisierten Dienstleister oder durch den Benutzer ohne Beachtung der Anweisungen führt zum Erlöschen der Garantie.

Wie trenne ich den Wasserschlauch beim Austausch der Scharniere ab?

Trennen Sie den Wasserschlauch, indem Sie die Kabelverbinder trennen. Achten Sie darauf, die Farben zu markieren für den späteren korrekten Anschluss.

Welche Vorsichtsmaßnahmen sind beim Entfernen der Türen zu beachten?

Legen Sie einen weichen Gegenstand (Karton) auf den Boden, um Kratzer zu vermeiden. Trennen Sie die Stromversorgung. Entfernen Sie die Türen durch mindestens zwei Personen. Tragen Sie Sicherheitshandschuhe.

BEDIENUNGSANLEITUNG RB50DG6320B1 SAMSUNG

MODEL CODE: RB45*, RB50*, RB53*

Servicehandbuch für Benutzer

Modellcode: RB45*, RB50*, RB53*

1. Auf http://samsung.com/support erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen. - Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss. - Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

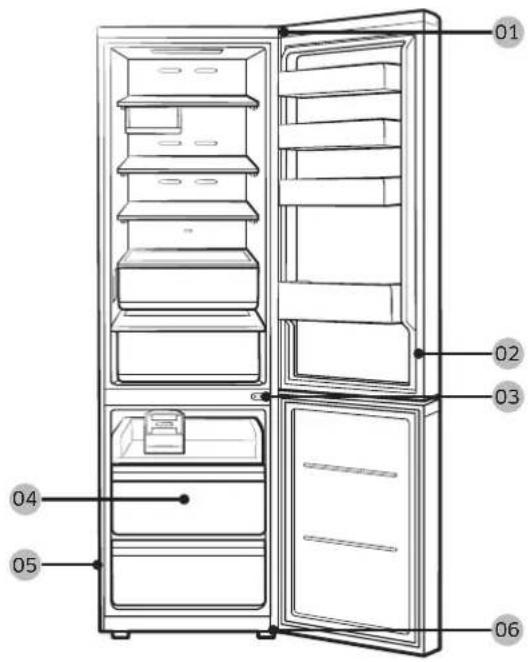

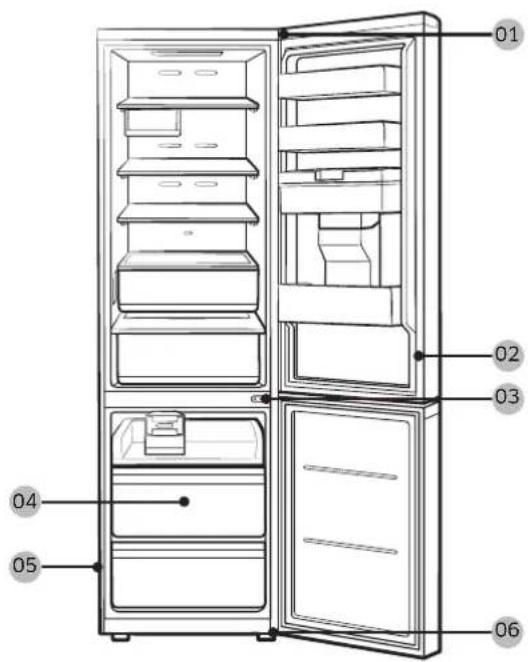

01 Oberes Scharnier 02 Dichtung

03 Mittleres Scharnier 04 Auszug

05 Strichcode-Aufkleber 06 Unteres Scharnier

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

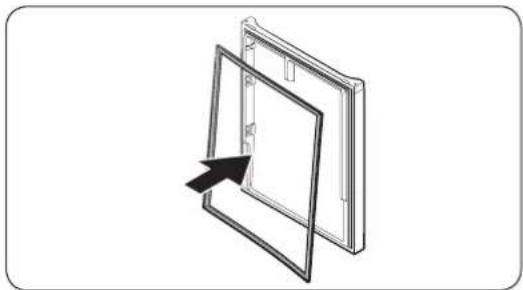

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Deutsch

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen der Schubfächer

HINWEIS

Entfernen Sie zuvor das untere Türfach.

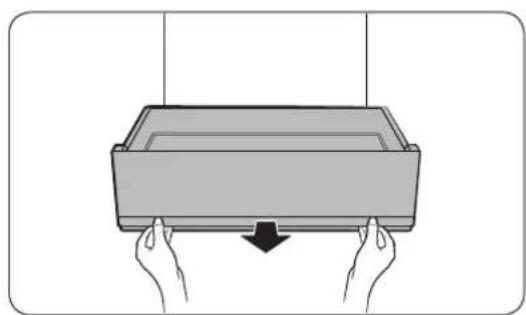

1. Ziehen Sie die Gemüseschublade leicht nach vorne.

1. Heben Sie das Gemüsefach leicht an und ziehen Sie es dann heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher

Schlitzschraubendreher

11 mm-Schraubenschlüssel (für Scharnierbolzen)

8 mm-Steckschlüssel (für Schrauben)

10 mm-Steckschlüssel (für Schrauben)

5 mm-Inbusschlüssel (für das mittlere Scharnier)

Deutsch

So bauen Sie die neuen Scharniere ein

Trennen des Wasseranschlusses

⚠ VORSICHT

• Achten Sie beim Anschließen der Wasserschläuche darauf, dass die Farben passen. (nur für das Modell mit Wasserspender)
• Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben werden. (nur für das Modell mit Wasserspender)
• Stellen Sie sicher, dass der Wasserschlauch nicht beschädigt ist. (nur für das Modell mit Wasserspender)

Entfernen Sie die Türen

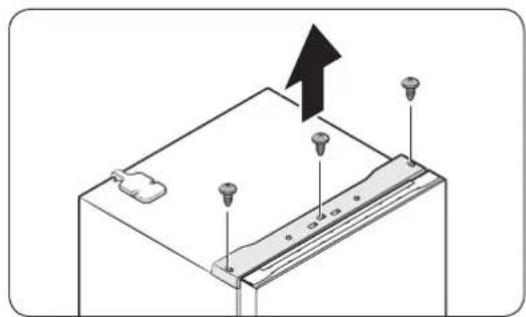

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben (x3) in den drei Bohrungen der Deckelverkleidung zu lösen. Ziehen Sie dann vorsichtig die Deckelverkleidung heraus.

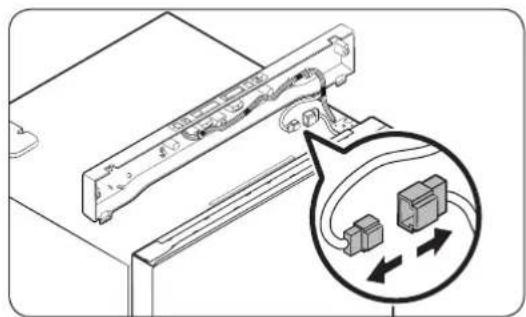

1. Entkoppeln Sie die Kabelverbinder.

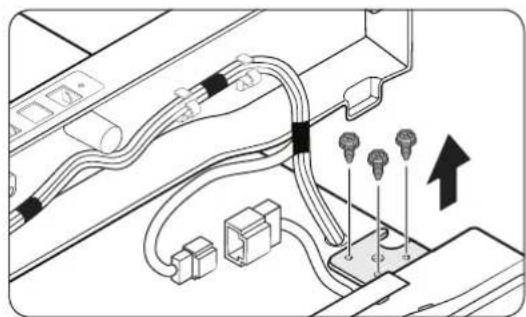

1. Lösen Sie die Schrauben am oberen Scharnier.

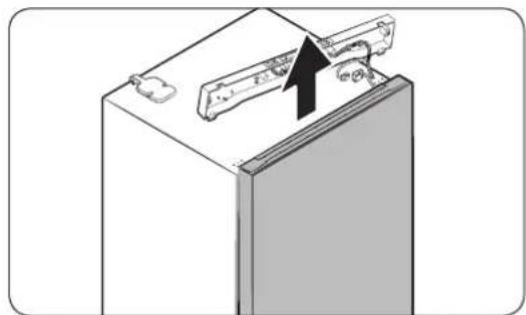

Entfernen Sie das Scharnier und die Türachse

1. Heben Sie die Tür des Gefrierabteils vorsichtig an, um sie zu entfernen.
2. Verwenden Sie den Schraubendreher und den Schraubenschlüssel, um die Schrauben zu lösen und das mittlere Scharnier zu entfernen.
3. Schieben Sie die Tür des Kühlabteils vorsichtig aus den Scharnierbolzen und ziehen Sie sie dann nach oben heraus.

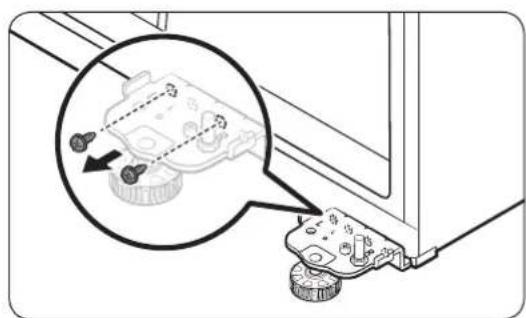

Entfernen Sie mit dem Schraubenzieher die Schraube am unteren Scharnier.

Deutsch
