RB50DG6320B1 - фризер SAMSUNG - Безплатно ръководство за потребителя

Тип продукт	Фризер
Марка	Samsung
Модел	RB50DG6320B1
Части, сменяеми от потребителя	Дръжки (някои модели), уплътнения, чекмеджета, панти
Необходими инструменти за подмяна на пантите	Кръстовидна отвертка, плоска отвертка, ключ 11 мм, гнездов ключ 10 мм, шестоъгълен ключ 5 мм, гнездов ключ 8 мм
Брой страници на ръководството	182 страници
Налични езици	Френски (оригинал), немски, английски, испански, италиански, нидерландски, полски, португалски, румънски и др.
Оценка на потребителите	8.0 / 10
Безопасност	Премахването на вратите изисква минимум 2 души; пантите са тежки; изключете захранването преди намеса
Поддръжка и почистване	Подмяната на уплътнението, чекмеджетата и пантите е възможна от потребителя
Гаранция	Не се покрива, ако ремонтът е извършен от неупълномощен доставчик или от потребителя без спазване на инструкциите
Код на модела	Посочен на етикета с баркод в долния ляв ъгъл на продукта
Резервни части	Достъпни на http://samsung.com/support чрез въвеждане на кода на модела
Водна връзка	Само за модели с диспенсър; използвайте маркучи със съответните цветове
Предпазни мерки за пантите	Затегнете добре вала; проверете закрепването; не повреждайте кабелите; носете защитни ръкавици

Често задавани въпроси - RB50DG6320B1 SAMSUNG

Как да сменя уплътнението на вратата?

Отворете вратата и отстранете старото уплътнение. Поставете ново уплътнение, като се уверите, че няма празнина между уплътнението и вратата.

Как да извадя и монтирам отново чекмеджетата?

Издърпайте леко чекмеджето напред, повдигнете го и го издърпайте, за да го извадите. За повторно монтиране следвайте стъпките в обратен ред. Уверете се, че чекмеджето е правилно поставено в релсата.

Какви инструменти са необходими за подмяна на пантите?

Кръстовидна отвертка, плоска отвертка, ключ 11 мм, гнездов ключ 10 мм, шестоъгълен ключ 5 мм и гнездов ключ 8 мм.

Къде мога да намеря кода на модела на моя фризер?

Кодът на модела е показан на етикета с баркод, намиращ се в долния ляв ъгъл на продукта.

Как да поръчам резервни части?

Отидете на http://samsung.com/support, въведете кода на модела на вашия продукт и проверете наличните части. Уверете се, че името на частта съответства на илюстрацията в ръководството.

Какво да направя при изтичане на вода (модел с диспенсър)?

Проверете дали водните маркучи са свързани със съответните цветове и са вкарани напълно в центъра на прозрачния съединител. Уверете се, че повърхността на маркуча не е повредена.

Защо са необходими двама души за обръщане на вратите?

Вратите са тежки и боравенето с тях без помощ може да доведе до наранявания или повреда на продукта. Накланянето и инсталирането на хладилника изисква поне двама души.

Гаранцията покрива ли ремонти от непрофесионалист?

Не. Всеки ремонт, извършен от неупълномощен доставчик на услуги или от потребителя без спазване на инструкциите, анулира гаранцията.

Как да изключа водния маркуч при подмяна на пантите?

Изключете водния маркуч, като разкачите кабелните съединители. Уверете се, че маркирате цветовете за правилно свързване по-късно.

Какви предпазни мерки трябва да се вземат при премахване на вратите?

Поставете мек предмет (картон) на пода, за да избегнете драскотини. Изключете захранването. Премахнете вратите от поне двама души. Носете защитни ръкавици.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB50DG6320B1 SAMSUNG

Сервизно ръководство за потребителя

КОД НА МОДЕЛА: RB45*, RB50*, RB53*

1. Можете да проверите къде да закупите резервни части на http://samsung.com/support
2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт.
3. Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на продукта.
4. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.
5. Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

ЗАБЕЛЕЖКА

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

ВНИМАНИЕ

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.
• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на вратата.
• Не забравяйте да носите предпазни ръкавици, докато ремонтирате.

Български

Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

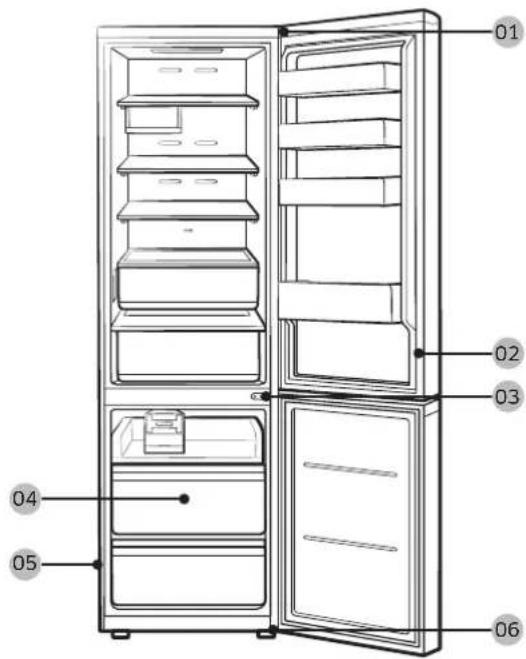

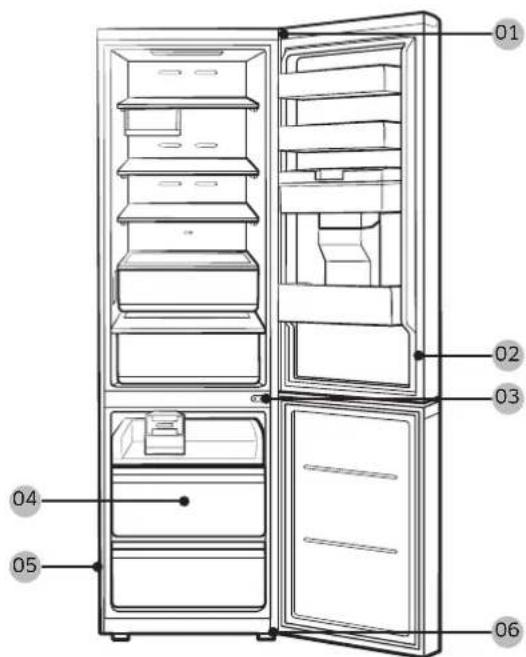

01 Горна панта 02 Уплътнение 03 Средна панта 04 Чекмедже 05 Емикем с барког 06 Долна панта

Български

Смяна на уплътненията

ВНИМАНИЕ

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе.

За премахване на уплътнението

Отворете вратата и премахнете уплътнението от вратата.

За смяна на уплътнението

Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата.

Български

Смяна на чекмеджета

ВНИМАНИЕ

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето.

Изваждане на чекмеджетата

ЗАБЕЛЕЖКА

Преди това отстранете долното отделение на вратата.

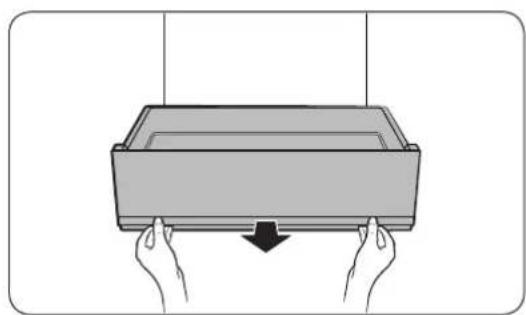

1. Издърпайте чекмеджето за зеленчуци леко напред.

1. Повдигнете леко чекмеджето за зеленчуци и след това го издърпайте.

За повторно поставяне на чекмеджетата

Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки за премахване.

Смяна на панти

За да смените пантите, трябва първо да свалите вратите.

ВНИМАНИЕ

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са меки.
• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.
• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.
• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.
• Уверете се, че оста е здраво затегната на пантата.
• Проверете дали пантата е здраво закрепена към основната част на уреда.
• Проверете дали конекторите на проводниците са включени правилно.
• Внимавайте да не повредите проводниците, докато затягате горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.
• Преди да обърнете вратите, изключете захранващия кабел.

Необходими инструменти (не са предоставени)

Кръстата отвертка, плоска отвертка, гаечен ключ 11 mm

Гаечен ключ 10 mm (за болтове)

(за шарнирен вал) Шестограмен ключ 5 mm (за средна панта)

Гаечен ключ 8 mm (за болтове)

Български

Смяна на пантите

Разкачване на тръбата за вода

ВНИМАНИЕ

• Съблюдавайте цветовото съответствие при свързване на маркучите за вода. (Само за модела с диспенсер)
• За да предотвратите течове на вода, всеки маркуч трябва да е вкаран докрай през средата на прозрачния съединител. (Само за модела с диспенсер)
• Уверете се, че повърхността на маркуча за вода не е повредена. (Само за модела с диспенсер)

Свалете вратите

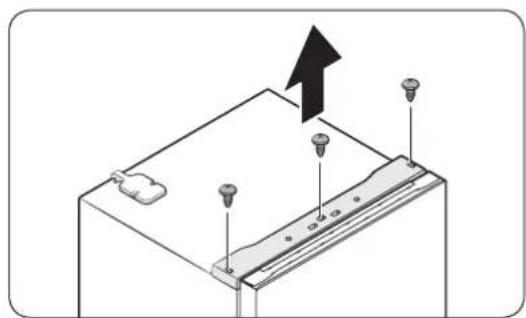

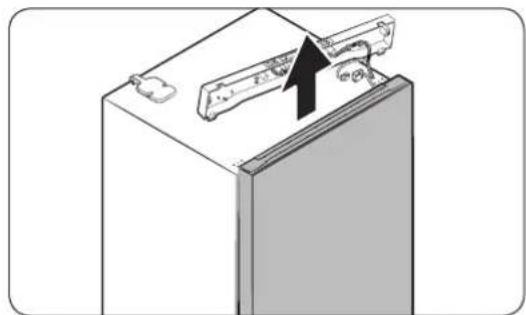

1. Използвайте кръстата отвертка, за да разхлабите винтовете (х3) в трите отвора на горната маса. След това внимателно издърпайте горната маса.

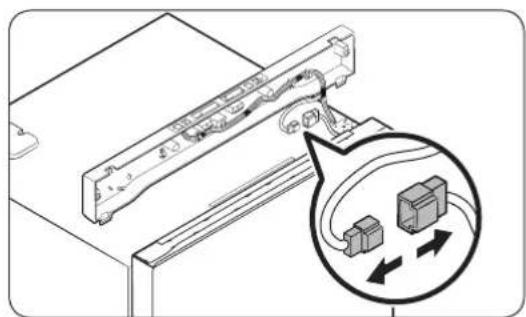

1. Разкачете кабелните конектори.

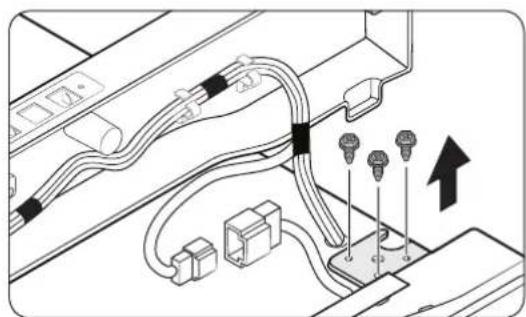

1. Разхлабете болтовете на горната панта.

Отстранете пантата и вала на вратата

1. Внимателно повдигнете вратата на фризера, за да я извадите.
2. Използвайте отвертката и гаечния ключ, за да разхлабите болтовете и да премахнете средната панта.
3. Внимателно плъзнете вратата на хладилника от вала на пантата и след това издърпайте нагоре, за да я извадите.

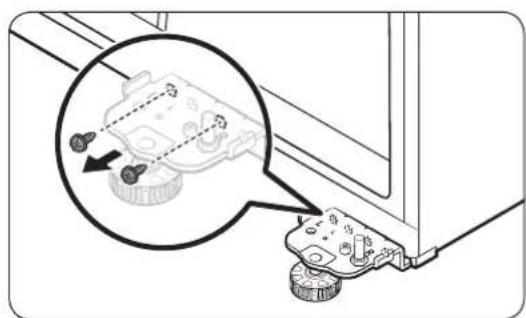

Използвайте отвертката, за да отстраните винта на долната панта.

Български

Замена на заптивката

ВНИМАНИЕ

За замена на заптивката
