RT32K5030WW - фризер SAMSUNG - Безплатно ръководство за потребителя

Марка	Samsung
Модел	RT32K5030WW
Тип продукт	Фризер (комбиниран хладилник-фризер)
Основни функции	Охлаждане и замразяване, възможност за обръщане на вратата
Захранване	Електрическо (захранващ кабел)
Поддръжка и почистване	Редовно почистване, ръчно или автоматично размразяване според модела
Безопасност	Изключвайте преди всяка намеса, изисква 2 души за преместване, носете защитни ръкавици
Резервни части и ремонтопригодност	Дръжка, уплътнение, чекмедже, панти (горна, средна, долна) – подлежат на смяна от потребителя
Обща информация	Ръководството е достъпно на няколко езика, кодът на модела е на етикета с баркод долу вляво

Често задавани въпроси - RT32K5030WW SAMSUNG

Как да сменим дръжката на фризера?

За да свалите дръжката, издърпайте я навън и я почукайте вертикално, за да освободите заключващия механизъм. За монтажа следвайте обратния ред, като затегнете здраво винтовете.

Как да сменим уплътнението на вратата?

Отстранете уплътнението, като издърпате 4-те ъгъла, след това средата. Поставете ново уплътнение, като се уверите, че няма празнина между него и вратата.

Как да извадим чекмеджето на фризера?

Извадете чекмеджето, като го издърпате за частта с колелца и го повдигнете. За повторното му поставяне следвайте обратната процедура.

Как да сменим панта?

Изключете уреда и отстранете вратите. Използвайте 10 мм гнездов ключ за горните панти, 8 мм за средните и долните. След смяната сглобете в обратен ред.

Може ли да се обърне посоката на отваряне на вратата?

Да, обръщането на вратата е възможно. Следвайте стъпките в ръководството: изключете уреда, отстранете пантите и вратите, след това сглобете отново, като размените страните. Тази операция изисква 2 души.

Какви предпазни мерки за безопасност трябва да се спазват?

Винаги изключвайте уреда преди ремонт. Носете защитни ръкавици. За тежки операции (обръщане на вратата) се подпомагайте от друг човек.

Къде да намеря кода на модела на уреда?

Кодът на модела е показан на етикета с баркод, разположен долу вляво на продукта.

Как да получа резервни части?

Посетете сайта за покупка на части на Samsung (http://samsung.com) и въведете кода на модела. Частите, които могат да се сменят от потребителя, са дръжката, уплътнението, чекмеджето и пантите.

Какво да направя, ако ръководството не е налично на моя език?

На страницата на ръководството изберете вашия език и въведете имейла си, за да получите специално преведена версия.

Гаранцията покрива ли ремонтите, извършени от потребителя?

Не, ремонтите, които не са извършени от сертифициран сервиз на Samsung, могат да анулират гаранцията. Само посочените части (дръжка, уплътнение, чекмедже, панти) могат да се сменят от потребителя.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RT32K5030WW SAMSUNG

Сервизно ръководство за потребителя

1. Можете да проверите omkъge да закупите резервни части на http://samsung.com
2. Посетете сайта за поръчка на части и въведете кода на могела на вашия продукт, за да проверите дали частите са налични за поръчка. Кодът на могела е поставен на етикем от външната страна на вашия продукт.

- Можете да проверите кода и версията на могела на етикета с барког в долната лява част на продукта.

1. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.

- Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмежетата и пантите.

БЕЛЕЖКА

Слег ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

ВНИМАНИЕ

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.
• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на вратата.
• Не забравяйте да носите предпазни ръкавици, докато ремонтирате.

Български

Действителното изображение и предоставените части на хладилника могат да се различават, в зависимости от модела и страната.

01 Горна панта 02 Уплътнение
03 Средна панта 04 Чекмежке
05 Долна панта 06 Емукем с барког

Български

Смяна на дръжките

ВНИМАНИЕ

• Когато сменяте дръжката на Вратата, внимавайте да не надраскате pregnата част на Вратата.
• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.
• Здраво затегнете винтовете, когато поставите дръжката.
• Проверете гали дръжката е здраво закрепена, преди да използвате продукта.

За сваляне на дръжките

БЕЛЕЖКА

Тази процедура се отнася както за хладилното, така и за фризерното отделение.

ФРИЗЕР

Издърпайте дръжката и поставете дръжката вертикално. Необходимо е дръжката да не е застопорена. Издърпайте дръжката към Вас. (вижте снимката)

ХЛАДИАНИК

• Внимавайте да не награскате.
- Когато разглобявате, уверете се, че уредът е изключен, ако искаме да сглобите в обратен рег.

Български

Смяна на уплътненията

ВНИМАНИЕ

Уверете се, че здраво сте поставили уплътнението. В противен случай студениям въздух от хладилника може да излезе.

За премахване на уплътнението

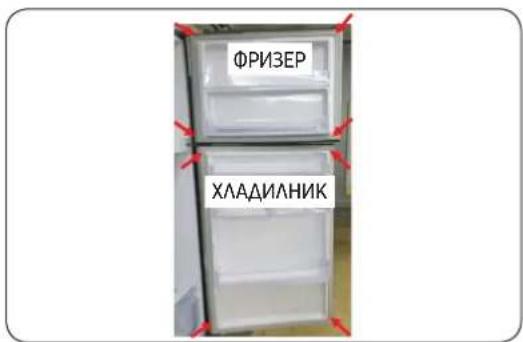

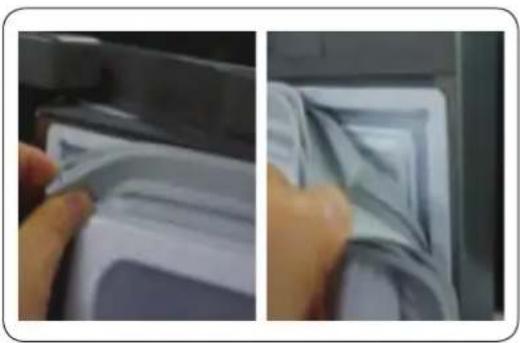

1. Издърпайте 4-те края на уплътнението на фризера и хладилника.

1. Издърпайте централата част на уплътнението.

За смяна на уплътнението

Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата.

Български

Смяна на чекмежжета

ВНИМАНИЕ

Проверете дали чекмежжето е Вкарано правилно в релсата по Време на поставянето.

За премахване на чекмежкето

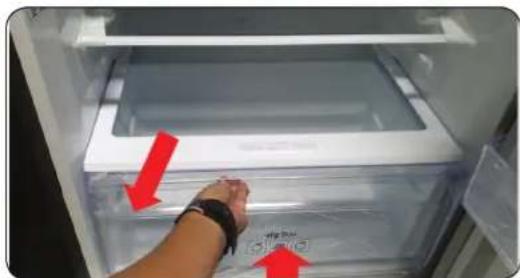

Извадете чекмежкето, като издърнаме ролката и я повдигаме нагоре.

За повторно поставяне на чекмежжетата

Повторното поставяне на чекмежетама следва обратния рег на съответните стъпки на премахване.

Български

Смяна на панти

За да смените пантите, трябва първо да свалите Вратите.

ВНИМАНИЕ

• Когато сваляте Вратите, бъдете особено внимателни, тъй като Вратите са межки.
• Преди да смените пантите, поставете мека подложка като картон на пога, за да prepназите вратата от награсквания, когато я поставяте на земята.
• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече гуши, препоръчваме ви да повикате профессионально техническо обслужване.

- Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

- Уверете се, че оста е здраво затегната на пантата.

- Проверете дали пантата е здраво закрепена към основната част на уреда.

- Proverete gali конекторите на проводниците са включени, както трябва.

- Внимавайте да не повредите проводниците, докато затягаме горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изискВа минимум 2 души.
• Преди да обърнете вратите, изключете захранващия кабел.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка 11-мм гаечен ключ

10-мм тръбен ключ Шестостенен ключ (5 мм) 10-мм гаечен ключ

Български

Обръщане на вратата

Горна панта

1. Свалете Винта 1 еа от пантата на капака с (+) отвертка и отворете.

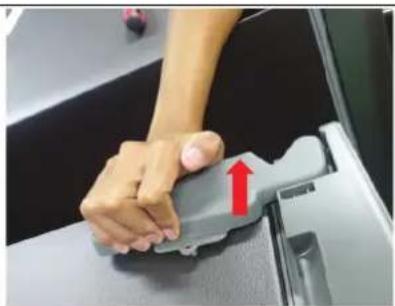

1. Издърпайте кукичките и повдинете пантата на канака.

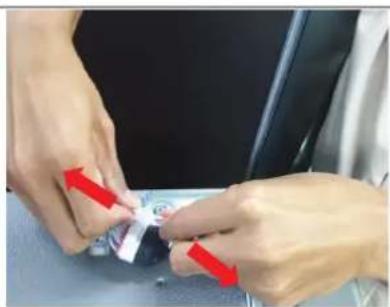

1. Разкачете конектора на проводника на горната панта.

⚠️ ВНИМАНИЕ

Преди да извършите посоченото по-горе действие, непременно изключете захранващия кабел.

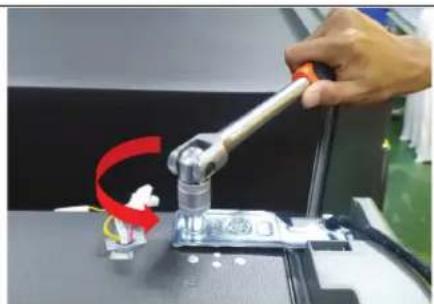

1. Свалете 2-те анкерни болта, които държат пантата в горната част на хладилника с помощта на 10-милиметров гаечен ключ.

Български

1. Свалете горната Д/Λ.

2. Свалете Врамата.

⚠️ ВНИМАНИЕ

Необходимо е участието на повече от 2 гуши. Необходимо е да се подсигури човек, който да държи вратама, за да се предотврати падането щ.

Български

Средна панта

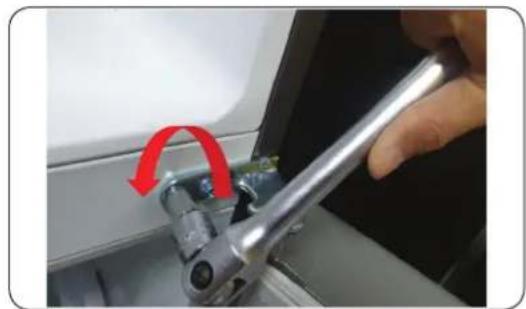

1. Свалете 2-те анкерни болта, които придържат пантата, с 8-милиметров гаечен ключ или с (+) отвертка.

2. Развийте винта 1 еа на пантата с (+) отвертка.

3. Разкачете средната панта на вратата на хладилника.

ВНИМАНИЕ

- Необходимо е участието на повече от 2 гуши. - Преди да извършите посоченото погоре действие, непременно изключете захранващия кабел.

Български

Долна панта

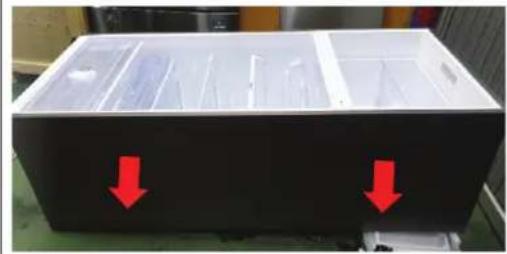

1. Поставяне на уреда (Вижте снимката).

ВНИМАНИЕ

• Трябва да поставите подложка под уреда, за да предпазите гърба му от повреда.
• Необходимо е участието на повече от 2 души.

• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел.

• Свалете 3-те анкерни болта, които придържат пантата, с 8-милиметров гаечен ключ или с (+) отвертка.

• Сваляне на долната панта.

• Сглобете отново в обрания рег на разглобяването, слег като поставите горната, средната и/или долната панта.

⚠️ ВНИМАНИЕ

• Проверете гали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, dokamo затягате горния kanak

Български

Замена на заптивката

ВНИМАНИЕ

За замена на заптивката
