Merke	Samsung
Modell	RT32K5030WW
Produkttype	Fryser (kombinert kjøle-fryseskap)
Hovedfunksjoner	Kjøling og frysing, mulighet for å snu døråpningsretning
Strømforsyning	Elektrisk (strømledning)
Vedlikehold og rengjøring	Regelmessig rengjøring, manuell eller automatisk avriming avhengig av modell
Sikkerhet	Koble fra strømmen før inngrep, krever 2 personer for flytting, bruk vernehansker
Reservedeler og reparerbarhet	Håndtak, pakning, skuff, hengsler (øvre, midtre, nedre) kan skiftes av brukeren
Generell informasjon	Bruksanvisning tilgjengelig på flere språk, modellkode på strekkodeetiketten nede til venstre

Ofte stilte spørsmål - RT32K5030WW SAMSUNG

Hvordan bytter jeg håndtaket på fryseren?

For å fjerne håndtaket, trekk det utover og bank det vertikalt for å løse låsemekanismen. For montering, gjør motsatt rekkefølge og stram skruene godt.

Hvordan bytter jeg dørpakningen?

Fjern pakningen ved å trekke i de 4 hjørnene, deretter midten. Fest en ny pakning og sørg for at det ikke er mellomrom mellom pakningen og døren.

Hvordan fjerner jeg fryserens skuff?

Fjern skuffen ved å trekke i rulle-delen og løfte den. For å sette den tilbake, følg motsatt fremgangsmåte.

Hvordan bytter jeg et hengsel?

Koble apparatet fra strømmen og fjern dørene. Bruk en 10 mm pipenøkkel for øvre hengsler, 8 mm for midtre og nedre. Sett sammen i motsatt rekkefølge etter bytte.

Kan man snu dørens åpningsretning?

Ja, det er mulig å snu døren. Følg trinnene i bruksanvisningen: koble apparatet fra strømmen, fjern hengsler og dører, sett deretter sammen igjen med sidene byttet. Denne operasjonen krever 2 personer.

Hvilke sikkerhetstiltak må følges?

Koble alltid apparatet fra strømmen før reparasjon. Bruk vernehansker. For tunge operasjoner (snu dør), få hjelp fra en annen person.

Hvor finner jeg modellkoden til apparatet?

Modellkoden vises på strekkodeetiketten nede til venstre på produktet.

Hvordan får jeg tak i reservedeler?

Besøk Samsungs reservedelsnettsted (http://samsung.com) og skriv inn modellkoden. Deler som kan skiftes av brukeren er håndtak, pakning, skuff og hengsler.

Hva gjør jeg hvis bruksanvisningen ikke er tilgjengelig på mitt språk?

På bruksanvisningssiden velger du språket ditt og skriver inn e-posten din for å få en spesifikt oversatt versjon.

Dekker garantien reparasjoner utført av brukeren?

Nei, reparasjoner som ikke utføres av et sertifisert Samsung-serviceverksted kan ugyldiggjøre garantien. Kun spesifiserte deler (håndtak, pakning, skuff, hengsler) kan skiftes av brukeren.

BRUKSANVISNING RT32K5030WW SAMSUNG

1. Du kan se hvor du kan kjøpe reservedeler på http://samsung.com
2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.
4. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertifisert tjenesteleverandør, vil ikke bli dekket av garantien.

FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.
• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.
• Bruk vernehansker när du utfører reparasjoner.

Norsk

Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

01 ∅vre hengsel 02 Pakning
03 Midtre hengsel 04 Skuff
05 Nedre hengsel 06 Strekkodeetikett

Norsk

Bytte håndtak

FORSIKTIG

• Sørg for å ikke ripe opp forsiden av døren när du skifter ut dørhåndtaket.
• Trykk håndtakene ned på støttene. Kontroller at det ikke er noe mellomrom mellom støttene og døren.
• Stram skruene godt når du fester håndtaket.
• Kontroller at håndtaket er godt festet før du tar i bruk produktet.

Denne prosedyren gjelder både kjøleskap og fryserdel.

FRYS

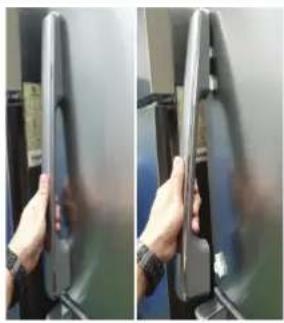

Trekk ut håndtaket og trykk håndtaket vertikalt. Når håndtaket frigjøres fra låsen. For å trekke håndtaket mot deg. (Se bildet)

KJ∅L

Utskiftning av pakning

FORSIKTIG

Fest pakningen godt. Ellers kan kald luft lekke fra kjøleskapet.

1. Trekk de fire hjørnene av pakningen fryser og kjøleskap.

Fest en ny pakning til kjøleskapsdøren. Kontroller at det ikke er noe mellomrom mellom den nye pakningen og døren.

Norsk

Utskiftning av skuff

FORSIKTIG

Sjekk at skuffen er satt inn riktig i skinnen under monteringen.

Fjern skuffen ved å trekke rulledelen og løfte den opp.

Slik fester du skuffene igjen

Skuffene festes i omvendt rekkefølge av fjerningstrinnene.

Norsk

Utskiftning av hengsel

For å skifte hengslene må du fjerne dørene først.

FORSIKTIG

• Når du fjerner dørene, må du være ekstrem forsiktig fordi dørene er tunge.
• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren när du legger dørene ned.
• Fordi hengslene må håndteres forsiktig og skiftes av to eller flere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.
• Hvis du fjerner hengselet uten å holde i døren, kan døren falle og føre til skader.
• Sørg for at akselen er strammet godt på hengslet.
• Kontroller at hengselet er godt festet til kabinettet.
• Sørg for at kabelkoblingene er riktig koblet til.
• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.
• Trekk ut strømledningen fra kjøleskapet før du snur dørene.

Verktøy som kreves (medfølger ikke)

Phillips skrutrekker Flat skrutrekker Skrunøkkel (11 mm)

Pipenøkkel (10 mm) Unbrakonøkkel (5 mm) Skrunøkkel (10 mm)

Norsk

Reversere døren

∅vre hengsel

1. Fjern skruene, en stk, dekkhengsel med stjerneskrutrekkeren og åpne.

2. Trekk i krokene og løft dekselhengselet.

3. Koble fra kabelkontakten på øvre hengslet.

FORSIKTIG

Pass på at du trekker fra strømledningen før du utfører operasjonen ovenfor.

1. Fjern de to sekskantboltene som holder hengslet på toppen av kjøleskapet med 10 mm pipenøkkel.

Norsk

1. Fjern øvre hengsel H/V.

2. Fjern døren.

⚠️ FORSIKTIG

Denne operasjonen krever to personer. En person holder døren for å hindre fallende dør.

Norsk

Midtre hengsel

1. Fjern de to sekskantboltene som holder hengslet med 8 mm pipenøkkelen eller ved hjelp av en stjerneskrutrekker.

2. Fjern skruen, en stk, på hengslet med stjerneskrutrekker.

3. Demontering av midtre hengsel fra døren med kjøleskap opp.

⚠️ FORSIKTIG

- Denne operasjonen krever to personer. - Pass på at du trekker ut strømledningen før du utfører prosessen beskrevet over.

Norsk

Nedre hengsel

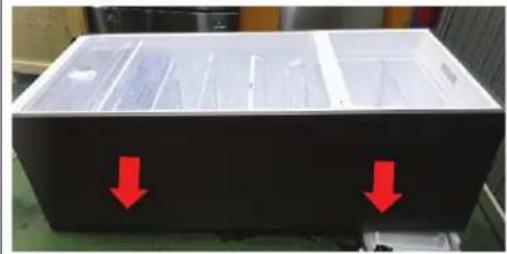

• Plasser en pute eller lignende under produktet for å hindre skade på baksiden.
• Denne operasjonen krever to personer.

• Pass på at du trekker ut strømledningen før du utfører prosessen beskrevet over.

• Fjern de tre sekskantboltene som holder hengslet med 8 mm pipenøkkelen eller ved hjelp av en stjerneskrutrekker.

• Fjern det nedre hengselet.

• Utfør monteringen i omvendt rekkefølge av demonteringen etter å ha byttet ut topp-, midt- og/eller bunnhengselet.

! FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.
• Vær forsiktig så du ikke skader ledningene när du fester toppdekselet.
