RT32K5030WW - Külmik SAMSUNG - Tasuta kasutusjuhend

Mark	Samsung
Mudel	RT32K5030WW
Toote tüüp	Sügavkülmik (kombineeritud külmik-sügavkülmik)
Peamised funktsioonid	Jahutus ja külmutamine, ukse avamissuuna muutmine võimalik
Toiteallikas	Elektriline (toitejuhe)
Hooldus ja puhastus	Regulaarne puhastus, käsitsi või automaatne sulatamine (olenevalt mudelist)
Ohutus	Enne sekkumist vool välja lülitada, teisaldamiseks vajalik 2 inimest, kaitsekinnaste kandmine
Varuosad ja remonditavus	Käepide, tihend, sahtel, hinged (ülemine, keskmine, alumine) kasutaja poolt vahetatavad
Üldteave	Kasutusjuhend mitmes keeles, mudelikood vöötkoodi sildil all vasakul

Korduma kippuvad küsimused - RT32K5030WW SAMSUNG

Kuidas vahetada sügavkülmiku käepidet?

Käepideme eemaldamiseks tõmmake seda väljapoole ja koputage vertikaalselt, et lukustussüsteem vabastada. Kokkupanekuks toimige vastupidises järjekorras, pingutades kruvisid tugevalt.

Kuidas vahetada ukse tihendit?

Eemaldage tihend, tõmmates 4 nurka, seejärel keskelt. Kinnitage uus tihend, veendudes, et tihendi ja ukse vahel pole vahet.

Kuidas eemaldada sügavkülmiku sahtel?

Eemaldage sahtel, tõmmates seda ratastega osast ja tõstes. Taaspaigaldamiseks järgige vastupidist protseduuri.

Kuidas vahetada hinge?

Ühendage seade vooluvõrgust ja eemaldage uksed. Kasutage ülemiste hingede jaoks 10 mm pesavõtit, keskmiste ja alumiste jaoks 8 mm. Pärast vahetust pange kokku vastupidises järjekorras.

Kas ukse avamissuunda saab muuta?

Jah, ukse ümberpööramine on võimalik. Järgige juhendi samme: ühendage seade vooluvõrgust, eemaldage hinged ja uksed, seejärel pange kokku, vahetades küljed. See toiming nõuab 2 inimest.

Milliseid ohutusmeetmeid tuleb järgida?

Ühendage seade alati enne remonti vooluvõrgust. Kandke kaitsekindaid. Raskete toimingute (ukse ümberpööramine) puhul laske end teisel inimesel aidata.

Kust leida seadme mudelikood?

Mudelikood on kuvatud toote all vasakul asuval vöötkoodi sildil.

Kuidas saada varuosi?

Külastage Samsungi varuosade ostulehte (http://samsung.com) ja sisestage mudelikood. Kasutaja poolt vahetatavad osad on käepide, tihend, sahtel ja hinged.

Mida teha, kui kasutusjuhend pole minu keeles saadaval?

Kasutusjuhendi lehel valige oma keel ja sisestage oma e-posti aadress, et saada spetsiaalselt tõlgitud versioon.

Kas garantii katab kasutaja tehtud remonti?

Ei, remondid, mida ei teosta Samsungi sertifitseeritud teenindus, võivad garantii tühistada. Ainult kindlaksmääratud osad (käepide, tihend, sahtel, hinged) on kasutaja poolt vahetatavad.

KASUTUSJUHEND RT32K5030WW SAMSUNG

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Kūlastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend
03 Keskmine hing 04 Sahtel
05 Alumine hing 06 Triipkoodi silt

Eesti

Käepideme asendamine

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
• Käepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Käepidemete eemaldamine

MÄRKUS

See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

SÜGAVK

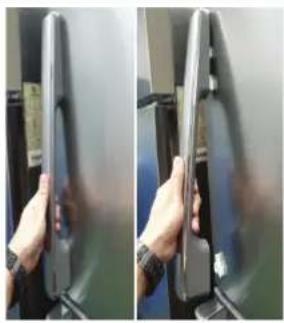

Tömmake käepide välja ja lööge seda üles. Kui käepide on lukust lahti, tömmake seda enda poole (vt pilti).

KÜLMIK

• Püüdke mitte kriimustada.
- Veenduge lahtivõtmisel, et üksus on välja lülitatud, kui te soovite seda suunistele vastupidises järjekorras kokku panna.

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla.

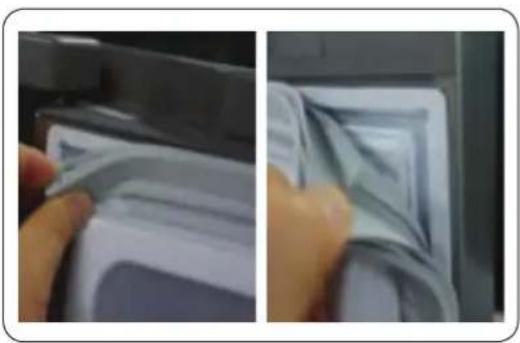

Tihendi eemaldamiseks

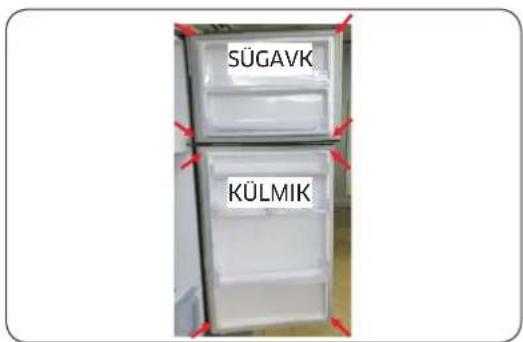

1. Tõmmake sügavkülmiku ja külmiku tihendi nelja nurka.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Eesti

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel öigesti siinidele paigutatud.

Sahtli eemaldamiseks

Eemaldage sahtel, tömmates rulliku osa edasi ja üles.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti

10 mm padrunvõti Kuuskantvõti (5 mm) 10 mm mutrivõti

Eesti

Uksepoolsuse vahetamine

Ülemine hing

1. Eemaldage ristpeakruvikeerajaga hingekattelt üks kruvi ning avage see.

2. Tömmake haake ja töstke hingekatet.

3. Ühendage juhtmeühendus ülemisel hingel lahti.

ETTEVAATUST!

Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud.

1. Eemaldage 10 mm padrunvõtmega kaks kuuskantpolti, mis hoiavad külmiku ülemist hinge kinni.

Eesti

1. Eemaldage üleminge hing R/L.

2. Eemaldage uks.

ETTEVAATUST!

Tööks on vaja enam kui kahte inimest. Laske ühel inimesel hoida ust, et see maha ei kukuks.

Eesti

Keskmine hing

1. Eemaldage 8 mm padrunvõtme või ristpeakruvikeerajaga kaks kuuskantpolti, mis hoiavad kinni hinge.

2. Eemaldage ristpeakruvikeerajaga üks kruvi hinge küljest.

3. Vötke keskmine hing külmiku ukse küljest lahti.

ETTEVAATUST!

- Tööks on vaja enam kui kahte inimest. - Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud.

Eesti

Alumine hing

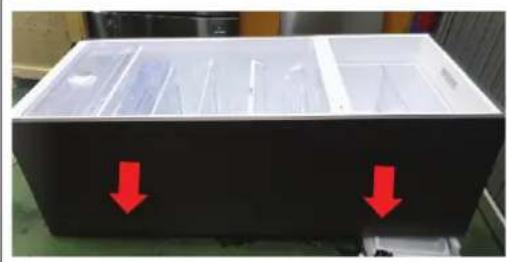

• Pange alla pehmendus, et kaitsta toote tagakülge kahjustuste eest.
• Tööks on vaja enam kui kahte inimest.

• Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud.

• Eemaldage 8 mm padrunvõtme või ristpeakruvikeerajaga kolm kuuskantpolti, mis hoiavad kinni hinge.

• Eemaldage alumine hing.

• Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks

Eesti
