Márka	Samsung
Modell	RT32K5030WW
Terméktípus	Mélyhűtő (kombinált hűtő-fagyasztó)
Fő funkciók	Hűtés és fagyasztás, ajtó irányának megfordítható
Tápellátás	Elektromos (tápkábel)
Karbantartás és tisztítás	Rendszeres tisztítás, kézi vagy automatikus leolvasztás modell függvényében
Biztonság	Áramtalanítsa beavatkozás előtt, a mozgatáshoz 2 személy szükséges, viseljen védőkesztyűt
Alkatrészek és javíthatóság	Fogantyú, tömítés, fiók, zsanérok (felső, középső, alsó) cserélhetők a felhasználó által
Általános információk	Használati útmutató több nyelven elérhető, modellkód a bal alsó vonalkód címkén

Gyakran ismételt kérdések - RT32K5030WW SAMSUNG

Hogyan cseréljem ki a mélyhűtő fogantyúját?

A fogantyú eltávolításához húzza kifelé, majd függőlegesen ütögesse meg a reteszelőrendszer felszabadításához. Összeszereléshez fordított sorrendben járjon el, a csavarokat erősen húzza meg.

Hogyan cseréljem ki az ajtó tömítését?

Távolítsa el a tömítést a 4 sarok, majd a középső rész meghúzásával. Rögzítse az új tömítést, ügyelve arra, hogy ne legyen rés a tömítés és az ajtó között.

Hogyan távolítsam el a mélyhűtő fiókját?

Távolítsa el a fiókot a görgős résznél fogva húzza ki, majd emelje fel. Visszahelyezéshez kövesse a fordított eljárást.

Hogyan cseréljek ki egy zsanért?

Áramtalanítsa a készüléket, és távolítsa el az ajtókat. Használjon 10 mm-es csillagkulcsot a felső zsanérokhoz, 8 mm-eset a középsőkhöz és alsókhoz. Csere után fordított sorrendben szerelje össze.

Megfordítható az ajtó nyitási iránya?

Igen, az ajtó iránya megfordítható. Kövesse az útmutató lépéseit: áramtalanítsa a készüléket, távolítsa el a zsanérokat és az ajtókat, majd szerelje vissza a másik oldalra. Ez a művelet 2 személyt igényel.

Milyen biztonsági óvintézkedéseket kell betartani?

Mindig áramtalanítsa a készüléket javítás előtt. Viseljen védőkesztyűt. Nehéz műveleteknél (ajtóirány-megfordítás) kérjen segítséget egy másik személytől.

Hol található a készülék modellkódja?

A modellkód a termék bal alsó sarkában található vonalkód címkén látható.

Hogyan szerezhetek pótalkatrészeket?

Látogasson el a Samsung alkatrész-vásárlási oldalára (http://samsung.com), és adja meg a modellkódot. A felhasználó által cserélhető alkatrészek: fogantyú, tömítés, fiók és zsanérok.

Mi a teendő, ha a használati útmutató nem elérhető az én nyelvemen?

Az útmutató oldalán válassza ki a nyelvét, és adja meg e-mail címét, hogy egy speciálisan lefordított verziót kapjon.

A garancia kiterjed a felhasználó által végzett javításokra?

Nem, a nem Samsung által minősített szerviz által végzett javítások érvényteleníthetik a garanciát. Csak a megadott alkatrészek (fogantyú, tömítés, fiók, zsanérok) cserélhetők a felhasználó által.

HASZNÁLATI ÚTMUTATÓ RT32K5030WW SAMSUNG

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weblapot.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.
3. A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.
4. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.
5. A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet.

01 Felső zsanér 02 Tömítés
03 Középső zsanér 04 Fiók
05 Alsó zsanér 06 Vonalkódos címke

Magyar

Fogantyúcsere

VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
• A fogantyú felszerelésekor húzza szorosra a csavarokat.
• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve.

A fogantyúk leszerelése

MEGJEGYZÉS

Ez az eljárás követendő a hűtő és a fagyasztó esetében is.

Fagyasztó

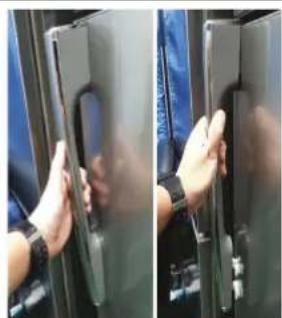

Húzza meg kifelé a fogantyút, majd üssön rá függőlegesen. Ha a fogantyú kiszabadult a rögzítőeleméböl, húzza meg maga felé (lásd a képet).

Hútő

• Ügyeljen, nehogy megkarcolódjon a hütőszekrény.
• Szereléskor legyen a készülék kikapcsolva. Felszereléskor kövesse a lépéseket ellenkező sorrendben.

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

A tömítés eltávolítása

1. Húzza le a fagyasztó és a hűtő ajtótömítésének 4 sarkát.

1. Húzza le a tömítés közepét.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

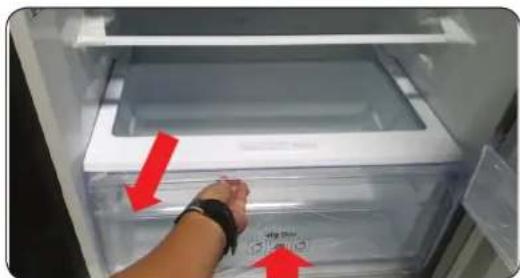

A fiók eltávolításához húzza meg a görgős részét, majd emelje meg.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs

10 mm-es dugókulcs Imbuszkulcs (5 mm) 10 mm-es csavarkulcs

Magyar

Az ajtók megfordítása

Felső zsanér

1. Távolítsa el a zsanér burkolatának 1 csavarját a csillagfejű (+) csavarhúzóval, majd nyissa fel.

2. Húzza ki a horgokat, és emelje le a zsanér burkolatát.

3. Válassza le a felső zsanér kábelcsatlakozóját.

VIGYÁZAT!

A fenti müvelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

1. A 10 mm-es dugókulcs segítségével távolítsa el a hűtő tetején lévő zsanért tartó 2 hatlapfejű csavart.

Magyar

1. Távolítsa el a bal/jobb felső zsanért.

1. Szerelje le az ajtót.

⚠️ VIGYÁZAT!

A művelet több mint 2 főt igényel. Az egyik személy tartsa meg az ajtót, hogy nehogy leessen.

Magyar

Középső zsanér

1. Távolítsa el a zsanért rögzítő 2 hatlapfejű csavart 8 mm-es dugókulcs segítségével vagy csillagfejű (+) csavarhúzóval.

2. Távolítsa el a zsanér 1 csavarját csillagfejű (+) csavarhúzóval.

3. Szerelje le az ajtó fölött lévő középső zsanért.

VIGYÁZAT!

• A müvelet több mint 2 föt igényel.
- A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

Magyar

Alsó zsanér

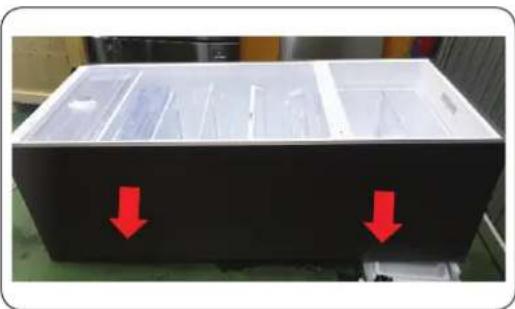

1. Fektesse le padlóra a készüléket (lásd a képet).

VIGYÁZAT!

• Helyezzen puha védőréteget a talajra, hogy a készülék hátulja ne sérülhessen meg.
  • A müvelet több mint 2 föt igényel.

• A fenti müvelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

• Távolítsa el a zsanért rögzítő 3 hatlapfejű csavart 8 mm-es dugókulcs segítségével vagy csillagfejű (+) csavarhúzóval.

• Távolítsa el az alsó zsanért.

• A felső, a középső vagy az alsó zsanér cseréjét követően az összeszerelést a szétszerelés fordított sorrendjében végezze el.

VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
