RT32K5030WW - Zamrażarka SAMSUNG - Bezpłatna instrukcja obsługi

Marka	Samsung
Model	RT32K5030WW
Typ produktu	Zamrażarka (lodówko-zamrażarka kombi)
Główne funkcje	Chłodzenie i zamrażanie, możliwość odwrócenia drzwi
Zasilanie	Elektryczne (przewód zasilający)
Konserwacja i czyszczenie	Regularne czyszczenie, ręczne lub automatyczne rozmrażanie w zależności od modelu
Bezpieczeństwo	Odłączyć przed jakąkolwiek interwencją, do przenoszenia potrzebne 2 osoby, nosić rękawice ochronne
Cięści zamienne i naprawialność	Uchwyt, uszczelka, szuflada, zawiasy (górny, środkowy, dolny) wymienialne przez użytkownika
Informacje ogólne	Instrukcja dostępna w kilku językach, kod modelu na etykiecie z kodem kreskowym na dole po lewej stronie

Często zadawane pytania - RT32K5030WW SAMSUNG

Jak wymienić uchwyt zamrażarki?

Aby zdjąć uchwyt, pociągnij go na zewnątrz i uderz pionowo, aby zwolnić mechanizm blokujący. Do montażu postępuj w odwrotnej kolejności, mocno dokręcając śruby.

Jak wymienić uszczelkę drzwi?

Usuń uszczelkę, ciągnąc za 4 rogi, a następnie za środek. Zamocuj nową uszczelkę, upewniając się, że nie ma szczeliny między uszczelką a drzwiami.

Jak wyjąć szufladę zamrażarki?

Wyjmij szufladę, ciągnąc za część z kółkami i unosząc ją. Aby ponownie zamontować, postępuj w odwrotnej kolejności.

Jak wymienić zawias?

Odłącz urządzenie i zdejmij drzwi. Użyj klucza nasadowego 10 mm do górnych zawiasów, 8 mm do środkowych i dolnych. Po wymianie zmontuj w odwrotnej kolejności.

Czy można odwrócić kierunek otwierania drzwi?

Tak, odwrócenie drzwi jest możliwe. Postępuj zgodnie z instrukcją: odłącz urządzenie, zdejmij zawiasy i drzwi, a następnie zamontuj ponownie, odwracając strony. Ta operacja wymaga 2 osób.

Jakie środki ostrożności należy zachować?

Zawsze odłączaj urządzenie przed jakąkolwiek naprawą. Noś rękawice ochronne. Do ciężkich operacji (odwrócenie drzwi) poproś o pomoc inną osobę.

Gdzie znaleźć kod modelu urządzenia?

Kod modelu znajduje się na etykiecie z kodem kreskowym na dole po lewej stronie produktu.

Jak uzyskać części zamienne?

Odwiedź stronę zakupu części Samsung (http://samsung.com) i wprowadź kod modelu. Części wymienialne przez użytkownika to uchwyt, uszczelka, szuflada i zawiasy.

Co zrobić, jeśli instrukcja nie jest dostępna w moim języku?

Na stronie instrukcji wybierz swój język i wprowadź swój adres e-mail, aby otrzymać specjalnie przetłumaczoną wersję.

Czy gwarancja obejmuje naprawy wykonane przez użytkownika?

Nie, naprawy niewykonane przez autoryzowany serwis Samsung mogą unieważnić gwarancję. Tylko określone części (uchwyt, uszczelka, szuflada, zawiasy) są wymienialne przez użytkownika.

INSTRUKCJA OBSŁUGI RT32K5030WW SAMSUNG

Instrukcja serwisowania

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com
2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.
3. Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.
4. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.
5. Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

⚠️ PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnic się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.
• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.
• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.

Polski

Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka
03 Zawias środkowy 04 Szuflada
05 Zawias dolny 06 Etykieta z kodem kreskowym

Polski

Wymiana uchwytu

PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.
• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.
• Montując uchwyt, mocno dokręć wkręty.
• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany.

Demontaż uchwytów

UWAGA

Ta procedura dotyczy zarówno lodówki, jak i zamrażarki.

ZAMRAŻARKA

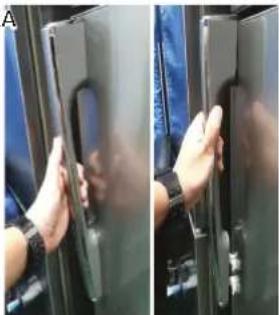

Wyciągnij uchwyt i ustaw go pionowo. Po zwolnieniu uchwytu z blokady pociągnij go do siebie (patrz zdjęcie).

LODÓWKA

• Uważaj, aby nie porysować powierzchni.
• Podczas demontażu upewnij się, że urządzenie jest wyłączone. Podczas montażu wykonaj czynności w odwrotnej kolejności.

Polski

Wymiana uszczelki.

PRZESTROGA

Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

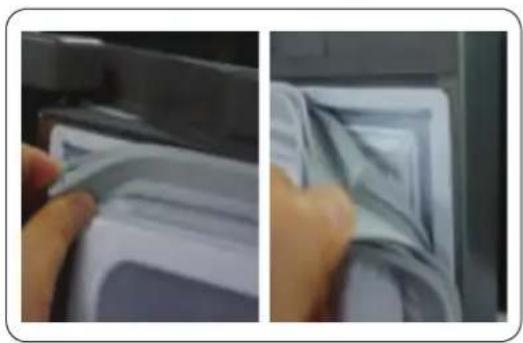

Zdejmowanie uszczelki

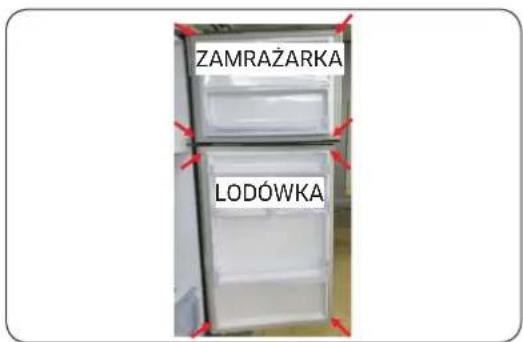

1. Pociągnij 4 narożniki uszczelki (zamrażarka i lodówka).

1. Pociągnij środek uszczelki.

Wymiana uszczelki

Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin.

Polski

Wymiana szuflady

PRZESTROGA

Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice.

Wyjmowanie szuflady

Wyjmij szufladę, pociągając i podnosząc za część pełniącą rolę uchwytu.

Ponowny montaż szuflad

Ponowny montaż szuflad wymaga wykonania instrukcji demontażu w odwrotnej kolejności.

Polski

Wymiana zawiasów

Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi.

⚠️ PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.
• Przed wymianą zawiasów położ na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniem drzwi po ich położeniu.
• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.
• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.
• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.
• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.
• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.

OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.
• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm

Klucz nasadowy 10 mm Klucz imbusowy (5 mm) Klucz płaski 10 mm

Polski

Zmiana kierunku otwierania drzwi Zawias górny

1. Odkręć 1 wkręt osłony zawiasu za pomocą śrubokręta (+) i otwórz.

2. Pociągnij zaczepy i podnieś ostone zawiasu.

3. Odłącz złącze przewodów na górnym zawiasie.

PRZESTROGA

Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

1. Wykręć 2 śruby z łbem sześciokątnym mocujące zawias w górnej części lodówki, używając klucza nasadowego 10 mm.

Polski

1. Zdejmij zawias górny P/L.

2. Zdejmij drzwi.

⚠️ PRZESTROGA

Czynności muszą wykonywać co najmniej 2 osoby. Jedna osoba trzyma drzwi, aby zapobiec ich upadkowi.

Polski

Zawias środkowy

1. Odkręć 2 śruby z łbem sześciokątnym mocujące zawias za pomocą klucza nasadowego 8 mm lub śrubokręta (+).

2. Odkręć 1 wkręt zawiasu za pomocą śrubokręta (+).

3. Zdemontuj zawias środkowy nad drzwiami lodówki.

PRZESTROGA

• Czynności muszą wykonywać co najmniej 2 osoby.
• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

Polski

Zawias dolny

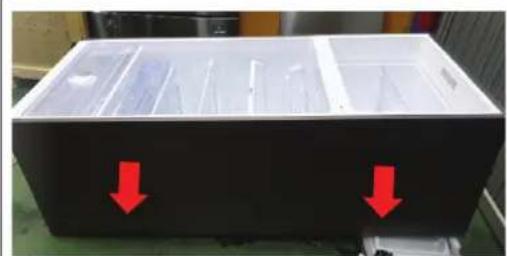

1. Położ urządzenie (patrz zdjęcie).

PRZESTROGA

• Podłoż miękki materiał pod spód, aby uniknąć uszkodzenia tylnej części urządzenia.
• Czynności muszą wykonywać co najmniej 2 osoby.

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

• Odkręć 3 śruby z łbem sześciokątnym mocujące zawias za pomocą klucza nasadowego 8 mm lub śrubokręta (+).

• Zdejmij zawias dolny.

• Zamocuj ponownie, wykonując instrukcję demontażu w odwrotnej kolejności po wymianie zawiasów górnego, środkowego i (lub) dolnego.

PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej ostony.
