RT32K5030WW - Congelador SAMSUNG - Manual de utilização gratuito

Marca	Samsung
Modelo	RT32K5030WW
Tipo de produto	Congelador (frigorífico-congelador combinado)
Funções principais	Refrigeração e congelamento, inversão de porta possível
Alimentação	Elétrica (cabo de alimentação)
Manutenção e limpeza	Limpeza regular, degelo manual ou automático conforme o modelo
Segurança	Desligar antes de qualquer intervenção, necessita de 2 pessoas para o deslocamento, usar luvas de proteção
Peças sobressalentes e reparabilidade	Puxador, vedação, gaveta, dobradiças (superior, central, inferior) substituíveis pelo utilizador
Informações gerais	Manual disponível em vários idiomas, código do modelo na etiqueta de código de barras no canto inferior esquerdo

Perguntas frequentes - RT32K5030WW SAMSUNG

Como substituir o puxador do congelador?

Para remover o puxador, puxe-o para fora e bata-o na vertical para soltar o sistema de travamento. Para a montagem, proceda na ordem inversa apertando firmemente os parafusos.

Como substituir a vedação da porta?

Remova a vedação puxando os 4 cantos, depois o centro. Fixe uma vedação nova certificando-se de que não há espaço entre a vedação e a porta.

Como remover a gaveta do congelador?

Remova a gaveta puxando-a pela parte com rodízios e levantando-a. Para reinstalar, siga o procedimento inverso.

Como substituir uma dobradiça?

Desligue o aparelho e remova as portas. Use uma chave de soquete de 10 mm para as dobradiças superiores, 8 mm para as centrais e inferiores. Remonte na ordem inversa após a substituição.

Pode-se inverter o sentido de abertura da porta?

Sim, a inversão da porta é possível. Siga os passos do manual: desligue o aparelho, remova as dobradiças e as portas, depois remonte invertendo os lados. Esta operação requer 2 pessoas.

Quais são as precauções de segurança a respeitar?

Desligue sempre o aparelho antes de qualquer reparação. Use luvas de segurança. Para operações pesadas (inversão da porta), peça ajuda a outra pessoa.

Onde encontrar o código do modelo do aparelho?

O código do modelo está na etiqueta de código de barras localizada no canto inferior esquerdo do produto.

Como obter peças de reposição?

Visite o site de compra de peças Samsung (http://samsung.com) e insira o código do modelo. As peças substituíveis pelo utilizador são o puxador, a vedação, a gaveta e as dobradiças.

O que fazer se o manual não estiver disponível no meu idioma?

Na página do manual, escolha o seu idioma e insira o seu email para receber uma versão traduzida especificamente.

A garantia cobre reparações feitas pelo utilizador?

Não, reparações não efetuadas por um serviço certificado Samsung podem anular a garantia. Apenas as peças especificadas (puxador, vedação, gaveta, dobradiças) são substituíveis pelo utilizador.

MANUAL DE UTILIZADOR RT32K5030WW SAMSUNG

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante
03 Dobradiça central 04 Gaveta
05 Dobradiça inferior 06 Etiqueta de código de barras

Português

Substituição da pega

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Remoção das pegas

NOTA

Este procedimento aplica-se aos compartimentos do frigorífico e congelador.

CONG

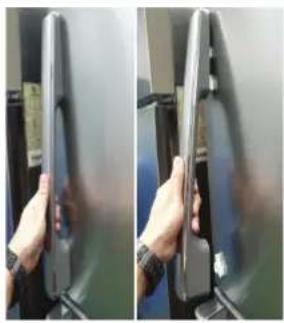

Puxe a pega para fora na vertical. Quando a pega estiver solta do bloqueio, puxe-a na sua direção (consulte a imagem).

FRIG

• Tenha cuidado para não riscar.
• Ao desmontar, certifique-se de que a unidade está desligada. Para montar, siga os mesmos passos pela ordem inversa.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

Remoção do vedante

1. Puxe os 4 cantos do vedante no congelador e no frigorífico.

1. Puxe o centro do vedante.

Substituir o vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Português

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção da gaveta

Remova a gaveta puxando a parte rolante e levantando-a.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradica sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradica.
• Verifique se a dobradica está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Deslique o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave Allen (5 mm) Chave de porcas de 10 mm

Português

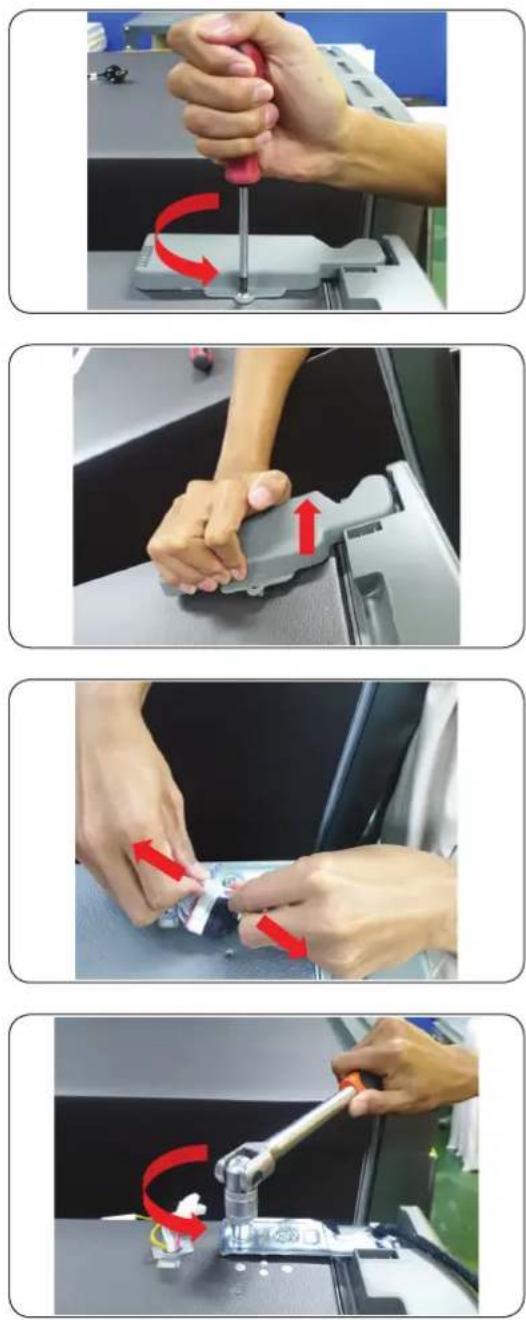

Inversão da porta Dobradiça superior

1. Remova 1 parafuso na tampa da dobradiça com a chave de fendas (+) e abra.

2. Puxe os ganchos e levante a tampa da dobradiça.

3. Desligue o conector dos fios na dobradiça superior.

ATENÇÃO

Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

1. Remova os 2 parafusos sextavados que fixam a dobradiça na parte superior do frigorífico com a chave de caixa de 10 mm.

Português

1. Remova as dobradiças superiores de ambos os lados.

Tem de ser efetuado por mais de 2 pessoas. Uma pessoa deverá segurar a porta para impedir que caia.

Português

Dobradiça central

1. Remova os 2 parafusos sextavados que fixam a dobradiça com a chave de caixa de 8 mm ou com a chave de fendas (+).

2. Remova 1 parafuso na dobradiça com a chave de fendas (+).

3. Desmonte a dobradiça central acima da porta do frigorífico.

ATENÇÃO

• Tem de ser efetuado por mais de 2 pessoas.
• Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

Português

Dobradiça inferior

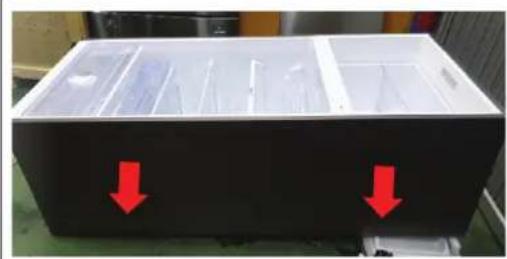

1. Pouse o produto (consulte a imagem).

ATENÇÃO

• Tem de ser colocada uma proteção por baixo do produto para impedir que a parte de trás do produto seja danificada.
• Tem de ser efetuado por mais de 2 pessoas.
• Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

• Remova os 3 parafusos sextavados que fixam a dobradiça com a chave de caixa de 8 mm ou com a chave de fendas (+).

• Remova a dobradiça inferior.

• Siga a ordem oposta à desmontagem para voltar a montar após substituir as dobradiças superior, central e/ou inferior.

ATENÇÃO

• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior

Português
