Marcă	Samsung
Model	RT32K5030WW
Tip de produs	Congelator (frigider-congelator combinat)
Funcții principale	Refrigerare și congelare, inversare ușă posibilă
Alimentare	Electrică (cablu de alimentare)
Întreținere și curățare	Curățare regulată, dezghețare manuală sau automată în funcție de model
Siguranță	Deconectați înainte de orice intervenție, necesită 2 persoane pentru deplasare, purtați mănuși de protecție
Piese de schimb și reparabilitate	Mâner, garnitură, sertar, balamale (superioară, centrală, inferioară) înlocuibile de către utilizator
Informații generale	Manual disponibil în mai multe limbi, cod model pe eticheta codului de bare în partea de jos stânga

Întrebări frecvente - RT32K5030WW SAMSUNG

Cum înlocuiesc mânerul congelatorului?

Pentru a scoate mânerul, trageți-l spre exterior și loviți-l vertical pentru a elibera sistemul de blocare. Pentru asamblare, procedați în ordine inversă strângând ferm șuruburile.

Cum înlocuiesc garnitura ușii?

Scoateți garnitura trăgând de cele 4 colțuri, apoi de centru. Fixați o garnitură nouă asigurându-vă că nu există spațiu între garnitură și ușă.

Cum scot sertarul congelatorului?

Scoateți sertarul trăgând de partea cu role și ridicându-l. Pentru reinstalare, urmați procedura inversă.

Cum înlocuiesc o balama?

Deconectați aparatul și scoateți ușile. Folosiți o cheie tubulară de 10 mm pentru balamalele superioare, 8 mm pentru cele centrale și inferioare. Remontați în ordine inversă după înlocuire.

Se poate inversa sensul de deschidere al ușii?

Da, inversarea ușii este posibilă. Urmați pașii din manual: deconectați aparatul, scoateți balamalele și ușile, apoi remontați inversând părțile. Această operațiune necesită 2 persoane.

Care sunt măsurile de siguranță de respectat?

Deconectați întotdeauna aparatul înainte de orice reparație. Purtați mănuși de siguranță. Pentru operațiunile grele (inversarea ușii), solicitați ajutorul unei alte persoane.

Unde găsesc codul model al aparatului?

Codul model este afișat pe eticheta cu cod de bare situată în partea de jos stânga a produsului.

Cum obțin piese de schimb?

Vizitați site-ul de cumpărare piese Samsung (http://samsung.com) și introduceți codul model. Piesele înlocuibile de către utilizator sunt mânerul, garnitura, sertarul și balamalele.

Ce fac dacă manualul nu este disponibil în limba mea?

Pe pagina manualului, alegeți limba dvs. și introduceți adresa de e-mail pentru a primi o versiune tradusă specific.

Garanția acoperă reparațiile efectuate de utilizator?

Nu, reparațiile neefectuate de un service autorizat Samsung pot anula garanția. Doar piesele specificate (mâner, garnitură, sertar, balamale) sunt înlocuibile de către utilizator.

MANUAL DE UTILIZARE RT32K5030WW SAMSUNG

Manualul de service al utilizatorului

1. Pe http://samsung.com puteți vedea de unde puteți cumpăra piese de schimb
2. Accesați site-ul de achiziționare a pieselor și introduceți codul modelului pentru produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului.
3. Puteți vedea codul și versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.
4. Pentru piesele de schimb, verificați ca denumirea piesei să corespundă cu cea din imaginea prezentată în acest manual.
5. Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare și balamale.

NOTĂ

În urma reparației efectuate de un furnizor de service neautorizat, a reparației de către utilizator sau a reparației neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranța produsului generate de orice încercare de a repara produsul și care nu respectă cu strictețe aceste instrucțiuni privind repararea și întreținerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanție.

ATENTIE

• Denumirea piesei afișată pe site poate fi diferită de cea din acest manual. Asigurați-vă că alegeti denumirea corectă a piesei.
• Pentru înlocuirea balamalelor este necesară foarte multă atenție, deoarece implică demontarea ușii.
• Nu uitați să purtați mănuși de protecție atunci când efectuați reparații.

Română

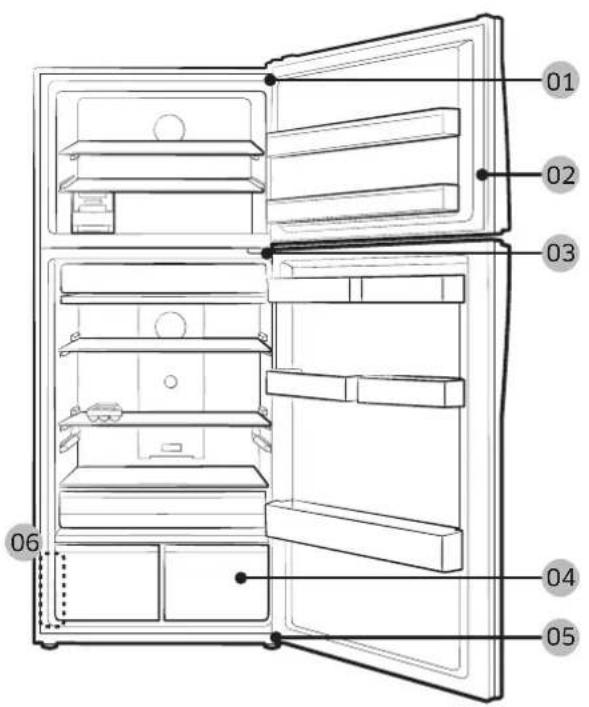

Imaginea efectivă și piesele furnizate ale frigiderului pot diferi, în funcție de model și de țară.

01 Balamaua superioară 02 Garnitură
03 Balamaua mijlocie 04 Sertar
05 Balamaua inferioară 06 Etichetă cu codul de bare

Română

Înlocuirea mânerului

ATENTIE

• Atunci când înlocuiti mânerul uşii, fiți atenți să nu zgâriați partea frontală a uşii.
• Apăsați ferm mânerele în suporturi. Asigurați-vă că nu există spațiu între suporturi și usă.
• Strângeti bine şuruburile atunci când prindeți mânerul.
• Verificați mânerul să fie bine prins înainte de a utiliza produsul.

Pentru a demonta mânerele

NOTĂ

Această procedură se aplică atât frigiderelor cât și congelatoarelor.

FRE

Trageți mânerul și loviți mânerul vertical. Când mânerul este elíberat din încuietoare. Pentru a trage mânerul spre dvs. (Consultați imaginea)

REF

• Atenție să nu zgâriati.
• Când dezasamblati, asigurați-vă că unitatea e oprită dacă doriți să efectuați asamblarea în ordine inversă.

Română

Înlocuirea garniturii

ATENTIE

Asigurați-vă că fixați bine garnitura. În mod contrar, se poate pierde aerul rece din frigider.

Pentru a scoate garnitura

1. Trageți de cele 4 colțuri ale garniturii Fre & Ref.

1. Trageți de centrul garniturii.

Pentru a înlocui garnitura

Prindeți o garnitură nouă la ușa frigiderului. Asigurați-vă că nu există spațiu între garnitura nouă și ușă.

Română

Înlocuirea sertarului

ATENTIE

Verificați sertarul să fie introdus corect în șină în timpul asamblării.

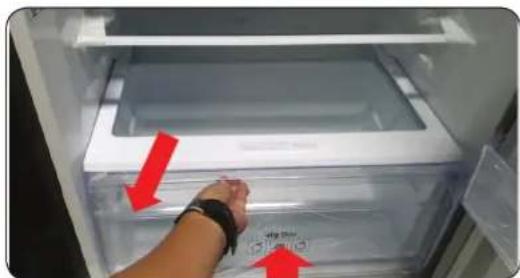

Pentru a scoate sertarul

Scoateți sertarul trăgând partea cu role și ridicându-l.

Pentru a remonta sertarele

Remontarea sertarelor se face în ordine inversă față de pașii pentru scoatere.

Română

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie mai întâi să scoateți uşile.

ATENTIE

• Când scoateți ușile, fiți foarte atenți, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un covoraș moale sau un carton pe podea pentru a împiedica zgârierea ușii atunci când așezați ușile pe jos.
• Deoarece balamalele trebuie manevrate cu grijă și înlocuite de două sau mai multe persoane, vă recomandăm să apelati la un service tehnic profesionist.
• Dacă scoateți balamaua fără a ține ușa, aceasta poate să cadă și să cauzeze vătămare corporală.
• Asigurați-vă că axul este bine strâns pe balama.
• Verificați ca balamaua să fie bine prinsă pe cadru.
• Asigurati-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.

⚠ AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.
• Deconectați cablul de alimentare înainte de a inversa ușile.

Şurubelniță Phillips Şurubelniță cu cap plat Cheie de 11 mm

Cheie tubulară de 10 mm Cheie Allen (5 mm) Cheie de 10 mm

Română

Inversarea uşii

Balamaua superioară

1. Scoateți șurubul (1x) de la balamaua capacului cu ajutorul unei șurubelnite (+) și deschideți.
2. Trageți cârligele și ridicati balamaua capacului.
3. Deconectați conectori cu fir de pe balamaua de sus.

ATENTIE

Aveți grijă să deconectați cablul de alimentare de la priză înainte de a efectua operațiunea de mai sus.

1. Scoateți cele 2 şuruburi cu cap hexagonal care fixează balamaua în partea superioară a frigiderului cu ajutorul cheii tubulare de 10 mm.

Română

1. Scoateți balamaua superioară D/S.

Trebuie să lucreze mai mult de 2 persoane. O persoană să țină ușa ca să nu cadă.

Română

Balamaua mijlocie

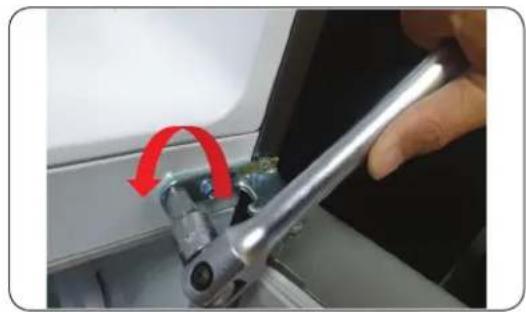

1. Scoateți cele 2 bolțuri cu cap hexagonal care fixează balamaua cu cheia tubulară de 8 mm sau cu ajutorul şurubelniței (+).

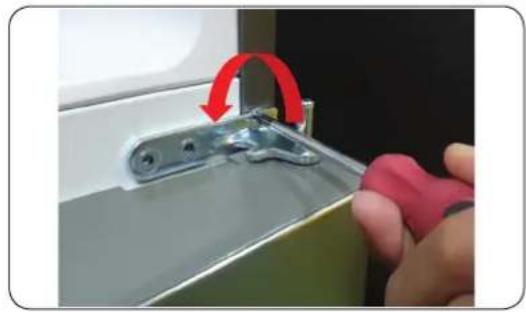

1. Scoateți şurubul (1x) de la balama cu ajutorul unei şurubelnite (+).

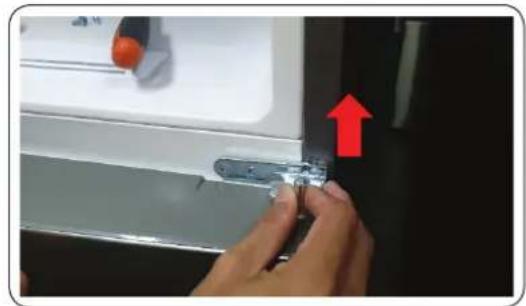

1. Demontați balamaua mijlocie a ușii conform referinței de sus.

⚠️ ATENTIE

• Trebuie să lucreze mai mult de 2 persoane.
• Aveți grijă să deconectați cablul de alimentare de la priză înainte de a efectua operațiunea de mai sus.

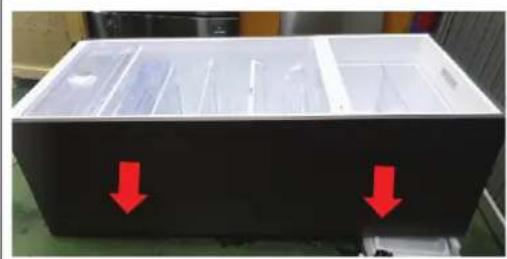

Balamaua inferioară

• Trebuie să aibă o plăcuță dedesubt pentru a proteja partea din spate a produsului de o eventuală deteriorare.
• Trebuie să lucreze mai mult de 2 persoane.

• Aveți grijă să deconectați cablul de alimentare de la priză înainte de a efectua operațiunea de mai sus.

• Scoateți cele 3 bolțuri cu cap hexagonal care fixează balamaua cu cheia tubulară de 8 mm sau cu ajutorul şurubelniței (+).

• Scoateți balamaua inferioară.

• Reasamblati în ordine inversă dezasamblării după ce înlocuiti balamaua superioară, mijlocie și/sau inferioară.

ATENTIE

• Asigurati-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior
