RT32K5030WW - Pakastin SAMSUNG - Ilmainen käyttöohje ja opas

Merkki	Samsung
Malli	RT32K5030WW
Tuotetyyppi	Pakastin (jääkaappi-pakastin yhdistelmä)
Päätoiminnot	Jäähdytys ja pakastus, oven avaussuunnan vaihto mahdollinen
Virransyöttö	Sähkö (virtajohto)
Huolto ja puhdistus	Säännöllinen puhdistus, manuaalinen tai automaattinen sulatus mallista riippuen
Turvallisuus	Irrota pistoke ennen toimenpiteitä, siirto vaatii 2 henkilöä, käytä suojakäsineitä
Varaosat ja korjattavuus	Kahva, tiiviste, laatikko, saranat (ylä-, keski-, ala-) käyttäjän vaihdettavissa
Yleiset tiedot	Käyttöohje saatavilla useilla kielillä, mallikoodi viivakooditarran vasemmassa alakulmassa

Usein kysytyt kysymykset - RT32K5030WW SAMSUNG

Kuinka pakastimen kahva vaihdetaan?

Irrota kahva vetämällä sitä ulospäin ja napauttamalla sitä pystysuunnassa lukitusjärjestelmän vapauttamiseksi. Asennus tapahtuu päinvastaisessa järjestyksessä kiristäen ruuvit tiukasti.

Kuinka oven tiiviste vaihdetaan?

Irrota tiiviste vetämällä 4 kulmasta, sitten keskeltä. Kiinnitä uusi tiiviste varmistaen, ettei tiivisteen ja oven väliin jää rakoa.

Kuinka pakastimen laatikko poistetaan?

Irrota laatikko vetämällä sitä rullaosasta ja nostamalla. Asenna takaisin päinvastaisessa järjestyksessä.

Kuinka saranan vaihto tehdään?

Irrota laite verkkovirrasta ja poista ovet. Käytä 10 mm hylsyavainta yläsaranoille, 8 mm keski- ja alasaranolle. Kokoa päinvastaisessa järjestyksessä vaihdon jälkeen.

Voiko oven avautumissuunnan vaihtaa?

Kyllä, oven avaussuunnan vaihto on mahdollinen. Noudata ohjeen vaiheita: irrota laite verkkovirrasta, poista saranat ja ovet, kokoa sitten vaihtaen puolia. Tämä toimenpide vaatii 2 henkilöä.

Mitä turvatoimia on noudatettava?

Irrota aina laite verkkovirrasta ennen korjausta. Käytä suojakäsineitä. Raskaisiin toimenpiteisiin (oven avaussuunnan vaihto) pyydä apua toiselta henkilöltä.

Mistä löydän laitteen mallikoodin?

Mallikoodi on tuotteen vasemmassa alareunassa olevassa viivakooditarran.

Kuinka saan varaosia?

Käy Samsungin varaosaostossivulla (http://samsung.com) ja anna mallikoodi. Käyttäjän vaihdettavia osia ovat kahva, tiiviste, laatikko ja saranat.

Mitä tehdä, jos käyttöohje ei ole saatavilla omalla kielelläni?

Valitse ohjesivulla oma kieli ja anna sähköpostiosoite saadaksesi käännetyn version.

Kattaako takuu käyttäjän tekemät korjaukset?

Ei, korjaukset, joita ei ole suorittanut Samsungin valtuuttama huolto, voivat mitätöidä takuun. Vain määritetyt osat (kahva, tiiviste, laatikko, saranat) ovat käyttäjän vaihdettavissa.

KÄYTTÖOHJE RT32K5030WW SAMSUNG

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Sarana, ylä 02 Tiiviste
03 Sarana, keski 04 Lokero
05 Sarana, ala 06 Viivakooditarra

Suomi

Kahvan vaihto

HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.
• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.
• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.

Kahvojen irrottaminen

HUOM.

Ohjeet koskevat sekä jääkaappi- että pakastinpuolta.

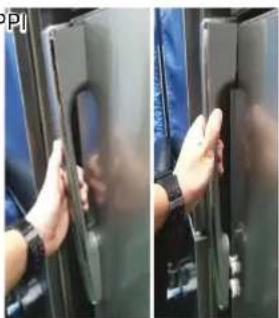

PAKASTIN

Vedä kahva pois ja pidä sitä pystysuorassa. Kun kahva vapautuu lukosta, Vedä sitä itseesi päin (Katso kuvaa)

JÄÄKAAPPI

• Varo naarmuttamasta.
- Varmista irrottaessasi, että laite on kytketty pois päältä. Jos haluat asentaa, noudata päinvastaista järjestystä.

Suomi

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

1. Vedä 4 tiivistenurkkaa sekä jääkaapista että pakastimesta.

1. Vedä tiivisteen keskeltä.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Suomi

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

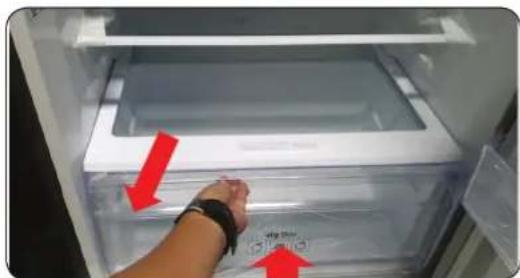

Lokeron poistaminen

Irrota laatikko vetämällä sitä ulospäin ja nostamalla ylöspäin.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
• Varmista, että tappi on kiristetty saranaan tiukasti.
• Tarkista, että sarana on tiukasti kiinni kaapissa.
  • Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Tasapäinen ruuvimeisseli 11 mm ruuviavain

10 mm hylsyavain Kuusiokoloavain (5 mm) 10 mm ruuviavain

Suomi

Oven kätisyyden vaihtaminen

Sarana, ylä

1. Irrota 1 saranasuojuksen ruuvia (+) ruuvimeisselillä ja avaa.

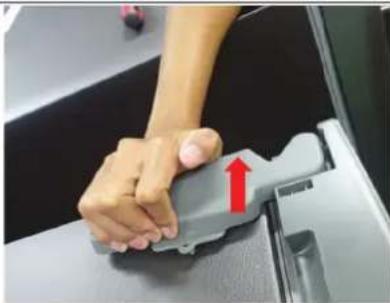

1. Vedä koukuista ja nosta saranasuojusta.

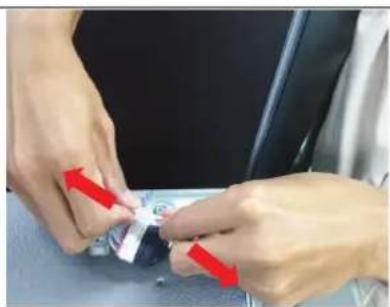

1. Irrota johtoliitin yläsaranasta.

HUOMIO

Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

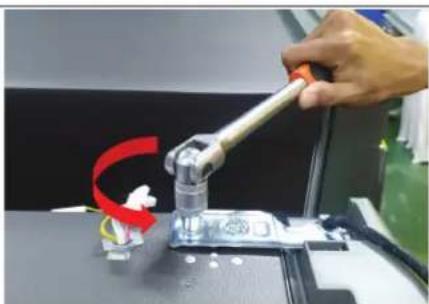

1. Irrota 10 mm hylsyavaimella 2 kuusiopulttia, jotka pitävät saranaa jääkaapin yläosassa.

Suomi

1. Poista sarana, ylä O/V.

Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä. Toinen henkilö pitää ovea estäen sitä putoamasta.

Suomi

Sarana, keski

1. Irrota 8 mm (+) hylsyavaimella 2 kuusiopulttia, jotka pitävät saranaa.

2. Irrota saranan 1 ruuvi (+) ruuvimeisselin avulla.

3. Irrota keskisarana jääkaapin ovesta.

HUOMIO

- Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

- Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

Suomi

Sarana, ala

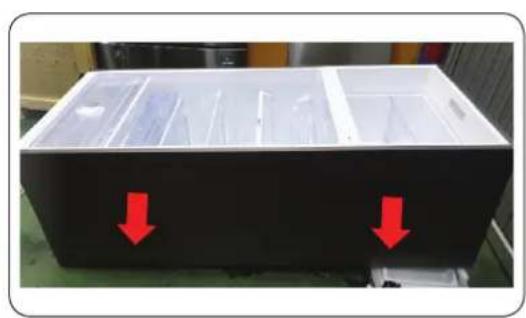

1. Laske tuote alas (katso kuvaa).

HUOMIO

• Laita pehmuste alle suojataksesi tuotteen takaosaa vaurioitumasta.
• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

• Irrota 8 mm hylsyavaimella tai käyttämällä (+) ruuvimeisseliä 3 kuusiopulttia, jotka pitävät saranaa.

• Poista alasarana.

• Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

Suomi
