Marca	Samsung
Modello	RT32K5030WW
Tipo di prodotto	Congelatore (frigorifero-congelatore combinato)
Funzioni principali	Refrigerazione e congelamento, inversione della porta possibile
Alimentazione	Elettrica (cavo di alimentazione)
Manutenzione e pulizia	Pulizia regolare, sbrinamento manuale o automatico a seconda del modello
Sicurezza	Scollegare prima di qualsiasi intervento, richiede 2 persone per lo spostamento, indossare guanti protettivi
Parti di ricambio e riparabilità	Maniglia, guarnizione, cassetto, cerniere (superiore, centrale, inferiore) sostituibili dall'utente
Informazioni generali	Manuale disponibile in più lingue, codice modello sull'etichetta del codice a barre in basso a sinistra

Domande frequenti - RT32K5030WW SAMSUNG

Come sostituire la maniglia del congelatore?

Per rimuovere la maniglia, tirarla verso l'esterno e batterla verticalmente per sganciare il sistema di bloccaggio. Per il montaggio, procedere in ordine inverso serrando saldamente le viti.

Come sostituire la guarnizione della porta?

Rimuovere la guarnizione tirando i 4 angoli, poi il centro. Fissare una nuova guarnizione assicurandosi che non ci sia spazio tra la guarnizione e la porta.

Come rimuovere il cassetto del congelatore?

Rimuovere il cassetto tirandolo dalla parte con le rotelle e sollevandolo. Per reinstallarlo, seguire la procedura inversa.

Come sostituire una cerniera?

Scollegare l'apparecchio e rimuovere le porte. Utilizzare una chiave a bussola da 10 mm per le cerniere superiori, 8 mm per quelle centrali e inferiori. Rimontare in ordine inverso dopo la sostituzione.

È possibile invertire il senso di apertura della porta?

Sì, l'inversione della porta è possibile. Seguire i passaggi del manuale: scollegare l'apparecchio, rimuovere le cerniere e le porte, quindi rimontare invertendo i lati. Questa operazione richiede 2 persone.

Quali sono le precauzioni di sicurezza da osservare?

Scollegare sempre l'apparecchio prima di qualsiasi riparazione. Indossare guanti di sicurezza. Per le operazioni pesanti (inversione della porta), farsi aiutare da un'altra persona.

Dove trovare il codice modello dell'apparecchio?

Il codice modello è visualizzato sull'etichetta del codice a barre situata in basso a sinistra del prodotto.

Come ottenere parti di ricambio?

Visita il sito di acquisto di ricambi Samsung (http://samsung.com) e inserisci il codice modello. Le parti sostituibili dall'utente sono la maniglia, la guarnizione, il cassetto e le cerniere.

Cosa fare se il manuale non è disponibile nella mia lingua?

Nella pagina del manuale, scegli la tua lingua e inserisci la tua email per ricevere una versione tradotta specificamente.

La garanzia copre le riparazioni effettuate dall'utente?

No, le riparazioni non effettuate da un servizio certificato Samsung possono annullare la garanzia. Solo le parti specificate (maniglia, guarnizione, cassetto, cerniere) sono sostituibili dall'utente.

MANUALE UTENTE RT32K5030WW SAMSUNG

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
3. È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione
03 Cerniera centrale 04 Cassetto
05 Cerniera inferiore 06 Etichetta con codice a barre

Italiano

Sostituzione della maniglia

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.
• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.
• Nel fissaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.

Per staccare le maniglie

NOTA

Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.

FRE

Tirare la maniglia e inclinarla verticalmente. Una volta sganciata la maniglia. Tirare la maniglia a sé (vedi illustrazione).

FRI

• Prestare attenzione a non graffiarla.
• Durante lo smontaggio, accertarsi che l'unità sia spenta; per rimontarla seguire la procedura in ordine inverso.

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

Per rimuovere la guarnizione

1. Estrarre i quattro angoli delle guarnizioni del frigorifero e del freezer.

1. Estrarre il centro della guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere il cassetto

Estrarre il cassetto tirandolo verso di sé e sollevandolo leggermente verso l'alto.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
  • Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
• Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm

Chiave a bussola da 10 mm Chiave a brugola (5 mm) Chiave inglese da 10 mm

Italiano

Inversione della porta

Cerniera superiore

1. Rimuovere la vite 1 ea del coperchio della cerniera con un cacciavite a croce (+) ed aprire.

2. Tirare i fermi e sollevare il coperchio della cerniera.

3. Scollegare il connettore della porta frigo.

ATTENZIONE

Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

1. Rimuovere i due dadi esagonali che trattengono la cerniera nella parte superiore del frigorifero con una chiave da 10 mm.

Italiano

Per effettuare l'operazione è necessario l'intervento di due persone. Una persona dovrà afferrare la porta per evintarne la caduta.

Italiano

Cerniera centrale

1. Rimuovere i due dadi esagonali che trattengono la cerniera con una chiave da 8 mm o usando un cacciavite a croce (+).

2. Rimuovere la vite 1 ea dalla cerniera con un cacciavite a croce (+).

3. Separare la cerniera centrale dalla porta.

ATTENZIONE

- Per effettuare l'operazione è necessario l'intervento di due persone.

- Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

Italiano

Cerniera inferiore

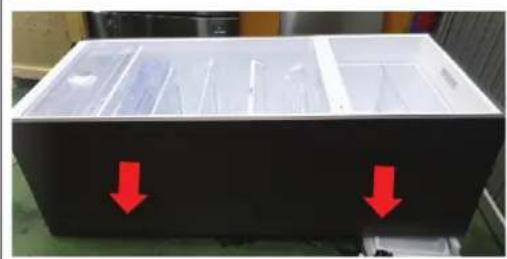

1. Sdraiare l'apparecchio (vedi illustrazione).

ATTENZIONE

• Sdraiare l'apparecchio su un panno morbido in modo da proteggerlo da eventuali danni.
• Per effettuare l'operazione è necessario l'intervento di due persone.
• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

• Rimuovere i tre dadi esagonali che trattengono la cerniera con una chiave a bussola da 8 mm o usando un cacciavite a croce (+).

• Rimuovere la cerniera inferiore.

• Rimontare seguendo l'ordine opposto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
