Merk	Samsung
Model	RT32K5030WW
Producttype	Vriezer (gecombineerde koelkast-vriezer)
Hoofdfuncties	Koeling en vriezen, deur kan worden omgekeerd
Voeding	Elektrisch (stroomsnoer)
Onderhoud en reiniging	Regelmatige reiniging, handmatig of automatisch ontdooien afhankelijk van model
Veiligheid	Uitschakelen voor onderhoud, vereist 2 personen voor verplaatsing, draag beschermende handschoenen
Reserveonderdelen en repareerbaarheid	Handgreep, afdichting, lade, scharnieren (boven, midden, onder) vervangbaar door gebruiker
Algemene informatie	Handleiding beschikbaar in meerdere talen, modelcode op barcode-etiket linksonder

Veelgestelde vragen - RT32K5030WW SAMSUNG

Hoe vervang ik de handgreep van de vriezer?

Om de handgreep te verwijderen, trek deze naar buiten en tik hem verticaal om het vergrendelingssysteem los te maken. Voor montage volgt u de omgekeerde volgorde en draait u de schroeven stevig aan.

Hoe vervang ik de deurafdichting?

Verwijder de afdichting door de 4 hoeken en vervolgens het midden te trekken. Bevestig een nieuwe afdichting en zorg dat er geen ruimte is tussen de afdichting en de deur.

Hoe verwijder ik de lade van de vriezer?

Verwijder de lade door deze aan het rolgedeelte te trekken en op te tillen. Om opnieuw te installeren, volgt u de omgekeerde procedure.

Hoe vervang ik een scharnier?

Koppel het apparaat los en verwijder de deuren. Gebruik een 10 mm dopsleutel voor de bovenste scharnieren, 8 mm voor de middelste en onderste. Na vervanging in omgekeerde volgorde monteren.

Kan de openingsrichting van de deur worden omgekeerd?

Ja, deur omkeren is mogelijk. Volg de stappen in de handleiding: koppel het apparaat los, verwijder de scharnieren en deuren, monteer dan opnieuw met omgekeerde zijden. Deze handeling vereist 2 personen.

Welke veiligheidsmaatregelen moet ik nemen?

Koppel het apparaat altijd los vóór reparatie. Draag veiligheidshandschoenen. Voor zware handelingen (deur omkeren), laat u helpen door een andere persoon.

Waar vind ik het modelnummer van het apparaat?

Het modelnummer staat op het barcode-etiket linksonder van het product.

Hoe kan ik reserveonderdelen krijgen?

Bezoek de Samsung-onderdelenwebsite (http://samsung.com) en voer het modelnummer in. Door de gebruiker vervangbare onderdelen zijn handgreep, afdichting, lade en scharnieren.

Wat moet ik doen als de handleiding niet in mijn taal beschikbaar is?

Kies op de handleidingspagina uw taal en voer uw e-mailadres in om een specifiek vertaalde versie te ontvangen.

Deckt de garantie reparaties uitgevoerd door de gebruiker?

Nee, reparaties die niet door een gecertificeerde Samsung-service worden uitgevoerd, kunnen de garantie ongeldig maken. Alleen de gespecificeerde onderdelen (handgreep, afdichting, lade, scharnieren) zijn vervangbaar door de gebruiker.

GEBRUIKSAANWIJZING RT32K5030WW SAMSUNG

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.

- U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

1. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.

- Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 Bovenste scharnier 02 Pakking
03 Midden scharnier 04 Lade
05 Onderste scharnier 06 Etiket met streepjescode

Nederlands

Vervangen van handgrepen

LET OP

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.
• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.
• Draai de schroeven stevig aan bij het bevestigen van de handgreep.
• Controleer of de handgreep stevig vastzit voordat u het product gebruikt.

De handgrepen verwijderen

OPMERKING

Deze procedure is van toepassing op zowel de koelkast als het vriescompartiment.

VRIEZER

Trek de handgreep uit en houd de handgreep verticaal. Als de handgreep los is gemaakt van de grendel. Trek de handgreep naar u toe. (Raadpleeg de afbeelding)

KOELKAS

• Kijk uit dat u geen krassen aanbrengt.
• Zorg tijdens het demonteren dat de unit is uitgeschakeld als u in de omgekeerde volgorde wilt monteren.

Nederlands

Vervangen van pakkingen

LET OP

Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

De pakking verwijderen

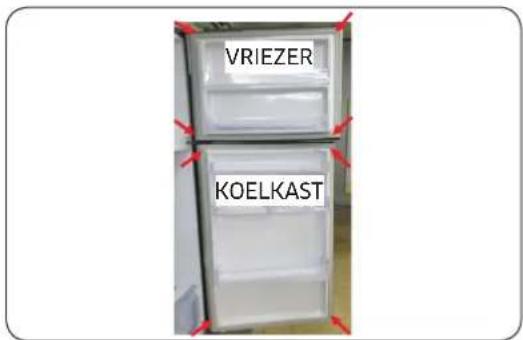

1. Trek aan de 4 hoeken van de pakking van de vriezer en koelkast.

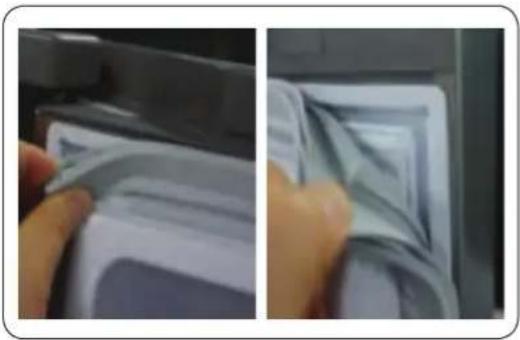

1. Trek aan het midden van de pakking.

De pakking vervangen

Bevestig een nieuwe pakking aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur.

Nederlands

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

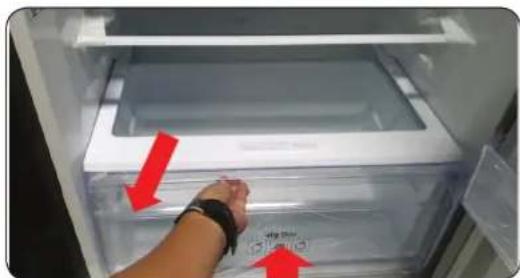

De lade verwijderen

Verwijder de lade door het rolgedeelte naar voren te trekken en til het omhoog.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Nederlands

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

- Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.

- Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.

- Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.

- Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.

- Zorg ervoor dat de pen stevig is vastgezet op het scharnier.

- Controleer of het scharnier stevig vastzit op de kast.

- Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

- Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

WAARSCHUWING

- Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.

- Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier steeksleutel van 11 mm

dopsleutel van 10 mm Inbussleutel (5 mm) steeksleutel van 10 mm

Nederlands

De deur omkeren Bovenste scharnier

1. Verwijder schroef 1 van het paneelscharnier met de (+)-schroevendraaier en maak het open.

2. Trek de hakken en til de paneelscharnier op.

3. Maak de draadaansluitingen op de bovenste scharnier los.

LET OP

Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

1. Verwijder de 2 zeskantbouten die de scharnier bovenop de koelkast vasthouden met de 10 mm zeskantsleutel.

Nederlands

1. Verwijder scharnier rechts/linksboven.

U moet dit met meer dan 2 personen uitvoeren. Eén persoon houdt de deur vast om te voorkomen dat de deur valt.

Nederlands

Midden scharnier

1. Verwijder de 2 zeskantbouten die de scharnier vasthouden, met de 8 mm copsleutel of gebruik de (+)-schroevendraaier.

2. Verwijder schroef 1 van de scharnier met de (+)-schroevendraaier.

3. Demonteer de middelste scharnier van de bovenste koelkast deur.

LET OP

• U moet dit met meer dan 2 personen uitvoeren.
• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

Nederlands

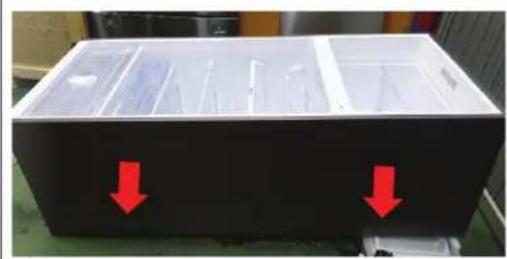

Onderste scharnier

1. Leg het product neer (raadpleeg de afbeelding).

LET OP

• Om de achterkant van het product tegen beschadiging te beschermen, moet een doek eronder worden neergelegd.
• U moet dit met meer dan 2 personen uitvoeren.

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

• Verwijder de 3 zeskantbouten die de scharnier vasthouden, met de 8 mm copsleutel of gebruik de (+)-schroevendraaier.

• Verwijder onderste scharnier.

• Monteer in omgekeerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen.

LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.
