RT32K5030WW - Congélateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Marque	Samsung
Modèle	RT32K5030WW
Type de produit	Congélateur (réfrigérateur-congélateur combiné)
Fonctions principales	Réfrigération et congélation, inversion de porte possible
Alimentation	Électrique (cordon d'alimentation)
Entretien et nettoyage	Nettoyage régulier, dégivrage manuel ou automatique selon modèle
Sécurité	Débrancher avant toute intervention, nécessite 2 personnes pour le déplacement, porter des gants de protection
Pièces détachées et réparabilité	Poignée, joint, tiroir, charnières (supérieure, centrale, inférieure) remplaçables par l'utilisateur
Informations générales	Notice disponible en plusieurs langues, code modèle sur étiquette code-barres en bas à gauche

FOIRE AUX QUESTIONS - RT32K5030WW SAMSUNG

Comment remplacer la poignée du congélateur ?

Pour retirer la poignée, tirez-la vers l'extérieur et tapez-la à la verticale pour dégager le système de verrouillage. Pour l'assemblage, procédez dans l'ordre inverse en serrant fermement les vis.

Comment remplacer le joint de la porte ?

Retirez le joint en tirant les 4 coins, puis le centre. Fixez un joint neuf en vous assurant qu'il n'y a pas d'espace entre le joint et la porte.

Comment retirer le tiroir du congélateur ?

Retirez le tiroir en le tirant par la partie à roulettes et en le soulevant. Pour le réinstaller, suivez la procédure inverse.

Comment remplacer une charnière ?

Débranchez l'appareil et retirez les portes. Utilisez une clé à douille de 10 mm pour les charnières supérieures, 8 mm pour les centrales et inférieures. Remontez dans l'ordre inverse après remplacement.

Peut-on inverser le sens d'ouverture de la porte ?

Oui, l'inversion de porte est possible. Suivez les étapes de la notice : débranchez l'appareil, retirez les charnières et les portes, puis remontez en inversant les côtés. Cette opération nécesside 2 personnes.

Quelles sont les précautions de sécurité à respecter ?

Débranchez toujours l'appareil avant toute réparation. Portez des gants de sécurité. Pour les opérations lourdes (inversion de porte), faites-vous aider par une autre personne.

Où trouver le code modèle de l'appareil ?

Le code modèle est affiché sur l'étiquette à code-barres située en bas à gauche du produit.

Comment obtenir des pièces de rechange ?

Visitez le site d'achat de pièces Samsung (http://samsung.com) et saisissez le code modèle. Les pièces remplaçables par l'utilisateur sont la poignée, le joint, le tiroir et les charnières.

Que faire si la notice n'est pas disponible dans ma langue ?

Sur la page de la notice, choisissez votre langue et saisissez votre email pour recevoir une version traduite spécifiquement.

La garantie couvre-t-elle les réparations effectuées par l'utilisateur ?

Non, les réparations non effectuées par un service certifié Samsung peuvent annuler la garantie. Seules les pièces spécifiées (poignée, joint, tiroir, charnières) sont remplaçables par l'utilisateur.

MODE D'EMPLOI RT32K5030WW SAMSUNG

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.

- Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

1. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

Français

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint
03 Charnière centrale 04 Tiroir
05 Charnière inférieure 06 Étiquette du code à barres

Français

Remplacement de la poignée

ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte.
• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.
• Serrez fermement les vis lors du montage de la poignée.
• Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Pour détacher les poignées

REMARQUE

Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

CONGÉLATEUR

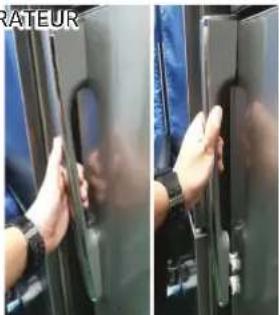

Tirez la poignée vers l'extérieur et tapez-la à la verticale. Une fois la poignée dégagée du système de verrouillage, tirez la poignée vers vous (reportez-vous à l'image).

RÉFRIGÉRATEUR

• Faites attention à ne rien rayer.
• Lors du démontage, assurez-vous que l'appareil est hors tension. Pour l'assemblage, effectuez les mêmes étapes, mais dans le sens inverse.

Français

Remplacement du joint

ATTENTION

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

1. Tirez les 4 coins du joint sur le réfrigérateur et le congélateur.

1. Tirez le centre du joint.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Français

Remplacement du tiroir

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

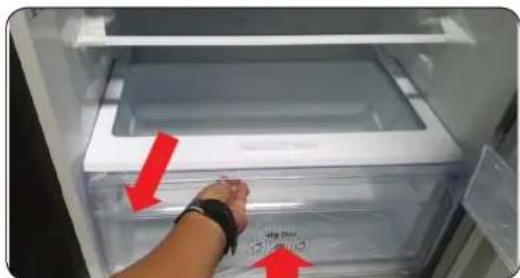

Retirez le tiroir en tirant la partie à roulettes et en la soulevant.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Français

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.
• Vérifiez que l'arbre est correctement serré sur la charnière.
• Vérifiez que la charnière est correctement fixée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.
• Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé hexagonale (5 mm) Clé de 10 mm

Français

Inversion de la porte

Charnière supérieure

1. Retirez la vis sur le cache de la charnière à l'aide d'un tournevis cruciforme (+) et ouvrez.

2. Tirez sur les crochets et soulevez le cache de la charnière.

3. Débranchez le connecteur de câble sur la charnière supérieure.

ATTENTION

Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

1. Retirez les 2 boulons hexagonaux qui fixent la charnière en haut du réfrigérateur à l'aide de la clé à douille de 10 mm.

Français

1. Retirez la charnière supérieure D/G.

L'intervention nécessite plus de 2 personnes. Une personne doit tenir la porte pour éviter que cette dernière ne tombe.

Français

Charnière centrale

1. À l'aide de la clé à douille de 8 mm ou d'un tournevis cruciforme (+), retirez les 2 boulons hexagonaux qui maintiennent la charnière en place.

2. Retirez la vis sur la charnière à l'aide d'un tournevis cruciforme (+).

3. Démontez la charnière centrale en haut de la porte du réfrigérateur.

ATTENTION

• L'intervention nécessite plus de 2 personnes.
- Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

Français

Charnière inférieure

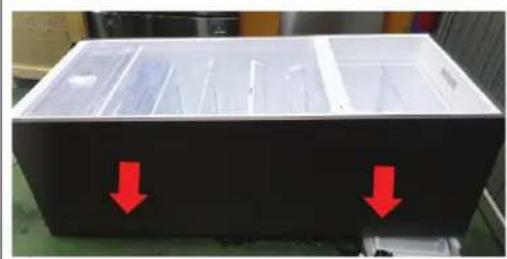

1. Allongez l'appareil sur le sol (reportez-vous à l'image).

ATTENTION

• Vous devez placer une protection en dessous pour éviter d'endommager l'arrière de l'appareil.
  • L'intervention nécessite plus de 2 personnes.
• Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

• À l'aide de la clé à douille de 8 mm ou d'un tournevis cruciforme (+), retirez les 3 boulons hexagonaux qui maintiennent la charnière en place.

• Retirez la charnière inférieure.

• Remontez en suivant la procédure de démontage dans le sens inverse après avoir remplacé les charnières supérieure, centrale et inférieure.

ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.
- Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
