Prekės ženklas	Samsung
Modelis	RT32K5030WW
Produkto tipas	Šaldiklis (kombinuotas šaldytuvas-šaldiklis)
Pagrindinės funkcijos	Šaldymas ir užšaldymas, galimas durų atidarymo krypties keitimas
Maitinimas	Elektrinis (maitinimo laidas)
Priežiūra ir valymas	Reguliarus valymas, rankinis arba automatinis atitirpinimas pagal modelį
Saugumas	Atjunkite prieš bet kokį įsikišimą, reikia 2 žmonių perkėlimui, dėvėkite apsaugines pirštines
Atsarginės dalys ir remontas	Rankena, tarpiklis, stalčius, vyriai (viršutinis, vidurinis, apatinis) keičiami vartotojo
Bendra informacija	Instrukcija prieinama keliomis kalbomis, modelio kodas ant brūkšninio kodo etiketės apačioje kairėje

Dažnai užduodami klausimai - RT32K5030WW SAMSUNG

Kaip pakeisti šaldiklio rankeną?

Norėdami nuimti rankeną, traukite ją į išorę ir bakstelėkite vertikaliai, kad atlaisvintumėte fiksavimo sistemą. Surinkimui atlikite atvirkštine tvarka, tvirtai priverždami varžtus.

Kaip pakeisti durų tarpiklį?

Nuimkite tarpiklį traukdami už 4 kampų, tada centro. Pritvirtinkite naują tarpiklį, įsitikindami, kad tarp tarpiklio ir durų nėra tarpų.

Kaip išimti šaldiklio stalčių?

Išimkite stalčių traukdami už ritininės dalies ir pakeldami. Norėdami vėl įdėti, atlikite atvirkštinę procedūrą.

Kaip pakeisti vyrį?

Atjunkite prietaisą ir nuimkite duris. Naudokite 10 mm veržliaraktį viršutiniams vyriams, 8 mm viduriniams ir apatiniams. Pakeitę surinkite atvirkštine tvarka.

Ar galima pakeisti durų atidarymo kryptį?

Taip, durų krypties keitimas yra galimas. Vykdykite instrukcijos veiksmus: atjunkite prietaisą, nuimkite vyrius ir duris, tada surinkite pakeisdami šonus. Šiai operacijai reikia 2 žmonių.

Kokių saugumo priemonių reikia laikytis?

Visada atjunkite prietaisą prieš bet kokį remontą. Dėvėkite apsaugines pirštines. Dėl sunkių operacijų (durų krypties keitimas) paprašykite kito žmogaus pagalbos.

Kur rasti prietaiso modelio kodą?

Modelio kodas nurodytas ant brūkšninio kodo etiketės, esančios produkto apačioje kairėje.

Kaip gauti atsargines dalis?

Apsilankykite Samsung dalių pirkimo svetainėje (http://samsung.com) ir įveskite modelio kodą. Vartotojo keičiamos dalys yra rankena, tarpiklis, stalčius ir vyriai.

Ką daryti, jei instrukcija nėra jūsų kalba?

Instrukcijos puslapyje pasirinkite savo kalbą ir įveskite el. paštą, kad gautumėte specialiai išverstą versiją.

Ar garantija apima vartotojo atliktus remontus?

Ne, remontas, atliktas ne „Samsung“ sertifikuotos tarnybos, gali panaikinti garantiją. Tik nurodytos dalys (rankena, tarpiklis, stalčius, vyriai) yra keičiamos vartotojo.

NAUDOJIMO INSTRUKCIJA RT32K5030WW SAMSUNG

Naudotojo atliekamos priežiūros vadovas

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
3. Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
4. leškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
5. Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko neigaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.

DÉMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Viršutinis lankstas 02 Tarpinė
03 Vidurinis Iankstas 04 Stalčius
05 Apatinis lankstas 06 Brūkšninio kodo etiketė

Lietuvių kalba

Rankenos keitimas

DÊMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.
• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.
• Tvirtindami rankeną gerai priveržkite varžtus.
• Prieš naudodami gamini patikrinkite, ar rankena laikosi tvirtai.

Kaip nuimti rankenas?

PASTABA

Ši procedūra galioja tiek šaldytuvo, tiek šaldiklio skyriui.

ŠALDIKLIS

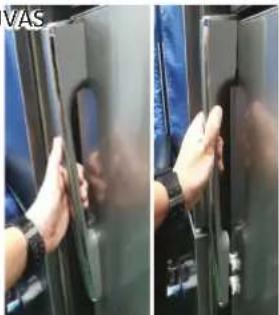

Ištraukite rankeną ir paspauskite ją vertikaliai. Kai rankena išblokuojama. Patraukite rankeną link savęs (žr. pav.)

ŠALDYTUVAS

• Saugokitės, kad nesubraižytumėte.
• Išmontuodami įsitikinkite, kad įrenginys išjungtas; jei norite surinkti, atlikite veiksmus atvirkštine tvarka.

Lietuvių kalba

Tarpinės keitimas

DÊMESIO

Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

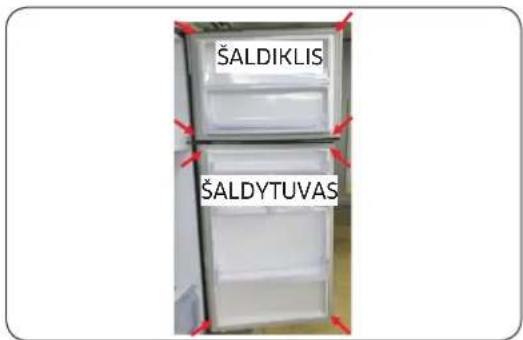

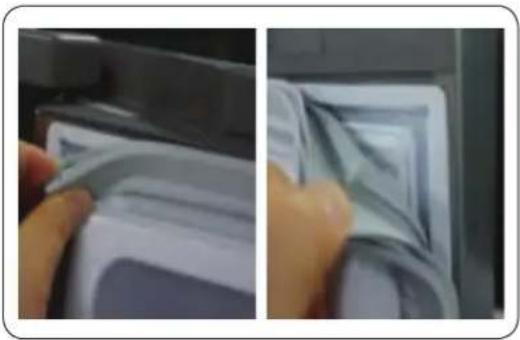

1. Patraukite 4 šaldiklio ir šaldytuvo tarpinės kampus.

1. Patraukite centrinę tarpinės dalį.

Kaip užděti tarpinę

Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo.

Lietuvių kalba

Stalčiaus pakeitimas

DÉMESIO

Įstatydami patikrinkite ar stalčius gerai įkištas i bėgelį.

Kaip išimti stalčių

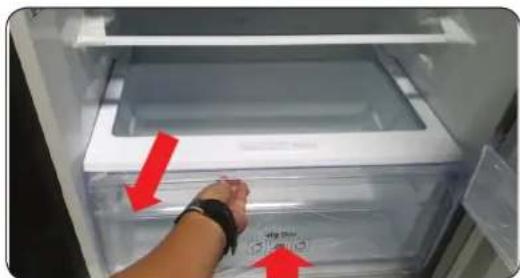

Išimkite stalčių, traukdami riedančią dalį ir pakeldami ją į viršų.

Kaip įstatyti stalčius

Istatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus.

Lietuvių kalba

Lanksto keitimas

Norėdami pakeisti lankstus visų pirma turite nuimti dureles.

DÊMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
• Isitikinkite, kad ašis tvirtai laikosi lankste.
• Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

ISPÉJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Reikalingi įrankiai (nepateikiami)

Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis

10 mm lizdinis veržliaraktis Šešiabriaunis veržliaraktis (5 mm)

10 mm veržliaraktis

Lietuvių kalba

Durelių atidarymo krypties pakeitimas Viršutinis lankstas

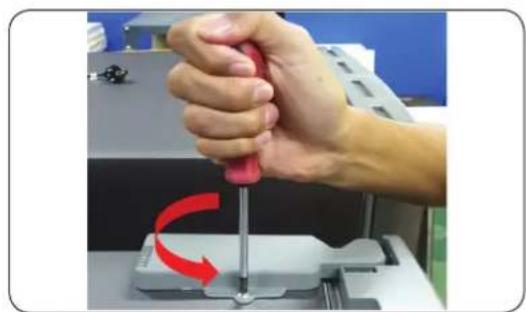

1. Išsukite varžta 1 iš lanksto dangtelio naudodami (+) atsuktuvą ir atidarykite.

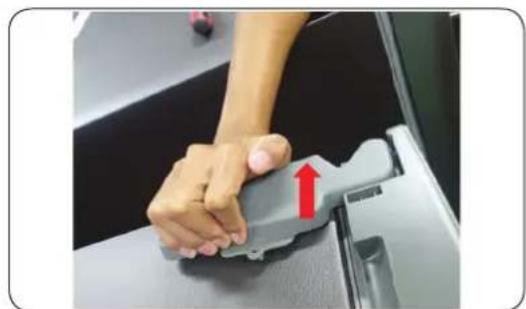

1. Patraukite kabliukus ir pakelkite lanksto dangtelj.

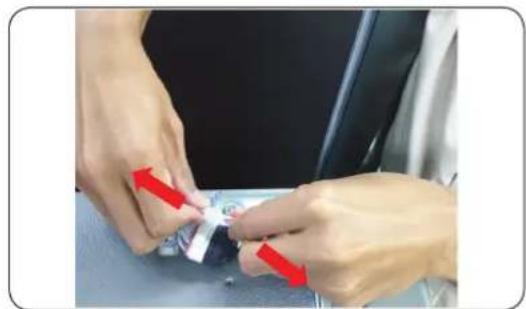

1. Atjunkite laido jungtį ant viršutinio lanksto.

DÉMESIO

Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

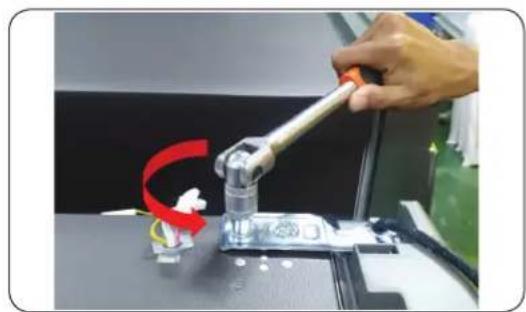

1. 10 mm kištukiniu veržliarakčiu išsukite 2 šešiakampius varžtus, laikančius lankstą šaldytuvo viršuje.

Lietuvių kalba

1. Išimkite viršutinį lankstą R / L.

Dirbti turi daugiau kaip 2 žmonės. Vienas asmuo turi laikyti dureles, kad jos neiškristų.

Lietuvių kalba

Vidurinis lankstas

1. Išsukite 2 šešiakampius varžtus, kurie laiko lankstą naudodami 8 mm lizdinį veržliaraktį arba (+) atsuktuvą.

2. Išsukite varžtą 1 ant lanksto (+) atsuktuvu.

3. Išimkite vidurinį lankstą šaldytuvo durelių viršuje.

DÉMESIO

- Dirbti turi daugiau kaip 2 žmonės. - Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

Lietuvių kalba

Apatinis Iankstas

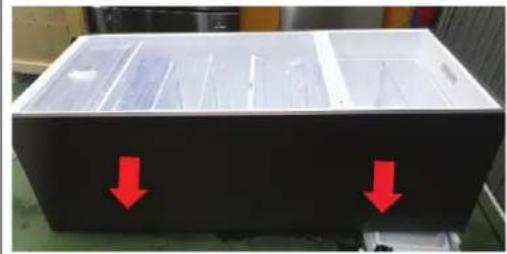

1. Paguldykite gamini (žr. paveikslėlj).

DÉMESIO

• Po apačią reikia padėti paminkštinimą, kad gaminio nugarėlė būtų apsaugota nuo sugadinimo.
• Dirbti turi daugiau kaip 2 žmonės.
• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

• Išsukite 3 šešiakampius varžtus, kurie laiko lankstą naudodami 8 mm lizdinį veržliaraktį arba (+) atsuktuvą.

• Išimkite apatinj lankstą.

• Pakeitus viršutinį, vidurinį ir (arba) apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka.

DÉMESIO

• Jsitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų
