LIETOŠANAS INSTRUKCIJA RB50DG6320B1 SAMSUNG

Lietotāja apkopes rokasgrāmata

MODELA KODS: RB45\*, RB50\*, RB53\*

1. Jüs vietnē http://samsung.com/support varat pārbaudīt, kur iegādāties rezerves daļas
2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu iegādei pieejamās daļas. Modela kods ir norādīts uz jūsu produkta ārējiem sāniem.
3. Jüs varat pârbaudît modela kodu un versiju uz svîtrkoda uzlîmes produkta kreisajā apakšējā dalā.
4. Rezerves dalām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā rokasgrāmatā.
5. Dalas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un enģes.

PIEZIME

Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēginājumu, kas precīzi neievēro šis remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēgina remontēt persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

⚠️ UZMANĪBU!

• Vietnė norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.
• Veicot enğu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.
• Remonta laikā valkājiet aizsargcimdus.

Latviešu

Atkarībā no modela un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

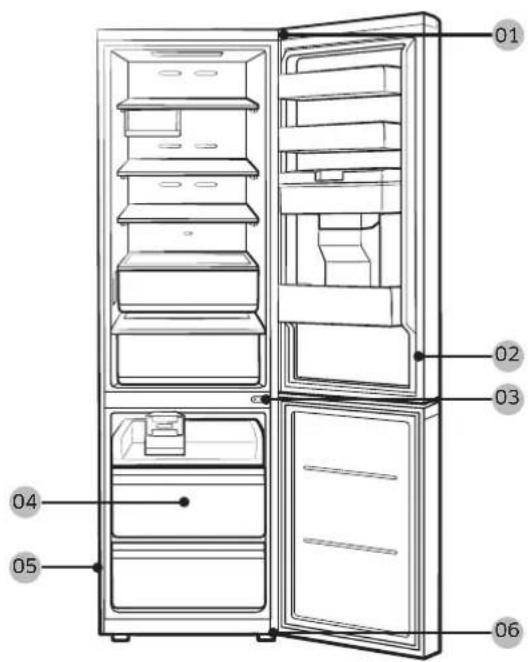

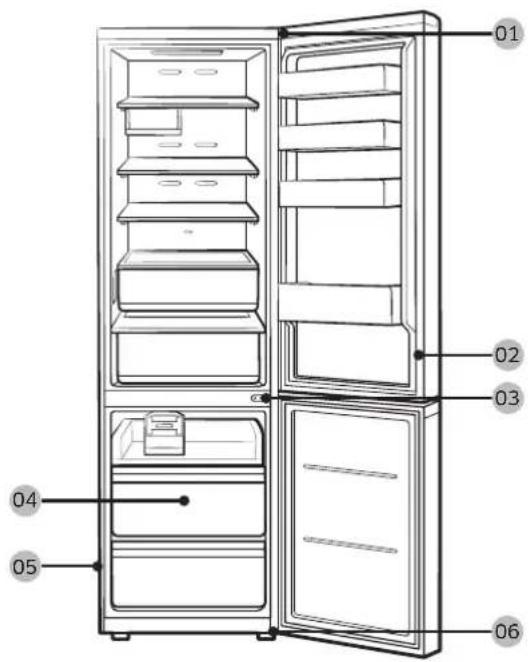

01 02 03 04 05 06

01 Augšējā enğe 02 Blīve
03 Vidējā enğe 04 Atvilkte
05 Svītrkoda uzlime 06 Apakšējā enge

Latviešu

Blīves nomaiņa

UZMANIBU!

Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplust aukstais gaiss no ledusskapja.

Lai nonemtu blivi

Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu.

Latviešu

Atvilktnes nomaina

UZMANIBU!

Pārliecinieties, vai atvilkte montāžas laikā ir pareizi ievietota sliedē.

Lai iznemtu atvilktnes

PIEZIME

Vispirms iznemiet apakšējo durvju plauktu.

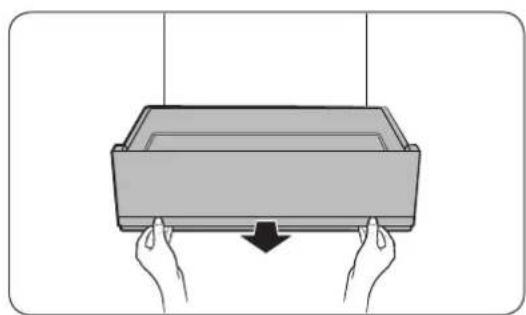

1. Pavelciet dârzenu atvilktni nedaudz uz priekšu.

1. Nedaudz paceliet dârzenu atvilktni un pēc tam izvelciet to.

Lai atkārtoti ievietotu atvilktnes

Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā

Latviešu

Enges nomaina

Lai nomainītu enğes, jums vispirms ir jäizņem durvis.

UZMANIBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.
• Pirms enğu nomaiñas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.
• Tā kā ar eṉgēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.
• Ja enğes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.
• Pärliecinieties, ka värpsta uz enges ir cieši pievilkta.
• Pârbaudiet, vai enge ir cieši pievienota pie korpusa.
• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.

BRĪDINĀJUMS

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.
- Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi.

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Phillips skrūvgriezis Plakanais skrūvgriezis 11 mm uzgriežna atslēga

(enges asij)

8 mm ārējā galatslēga (skrūvēm)

10 mm ārējā galatslēga (skrūvēm)

5 mm seškanšu uzgriežnu atslēga (vidējai engei)

Latviešu

Lai nomainītu enğes

Atvienojiet Údensvadu

⚠ UZMANĪBU!

• Pârbaudiet, vai ëdens šlūtenes ir pievienotas atbilstoši krāsu markējumam. (tikai modelim ar dozatoru)
- Lai novērstu ūdens noplūdes, katrai ūdens šļūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdaļai. (tikai modelim ar dozatoru)
- Pärliecinieties, ka ūdens šlūtenes virsma nav bojāta. (tikai modelim ar dozatoru)

Nonemiet durvis

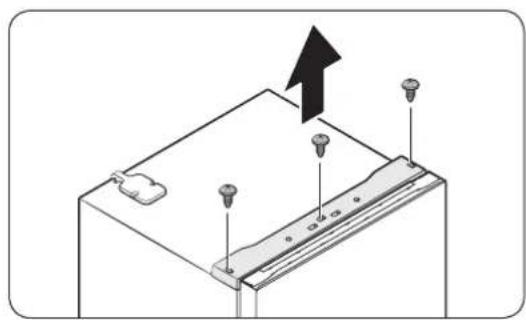

1. Izmantojiet Phillips skrūvgriezi, lai atbrīvotu skrūves (x3) trīs caurumos uz augšējās virsmas. Pēc tam viegli izvelciet augšējo virsmu.

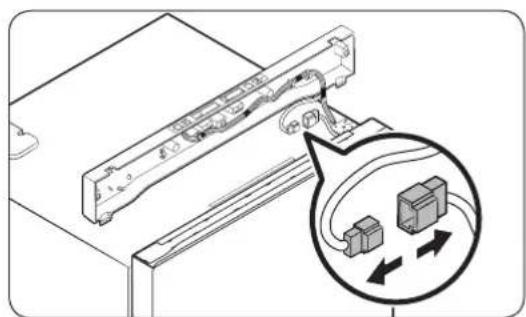

1. Atvienojiet vada savienotājus.

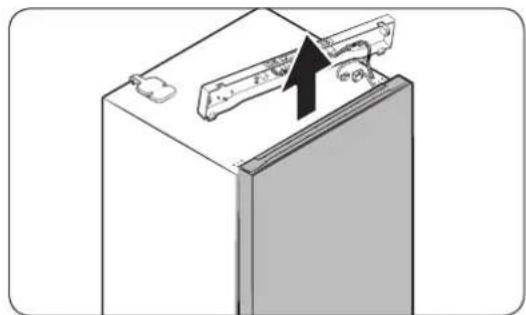

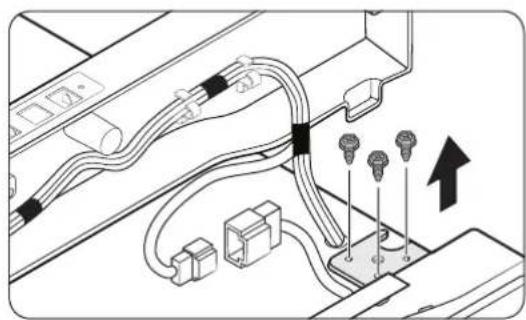

1. Atskrūvējiet bultskrūves uz augšējās enğes.

Latviešu

1. Viegli paceliet ledusskapja durvis, lai tās nonemtu.

2. Izmantojiet skrūvgriezi un uzgriežņu atslēgu, lai atbrīvotu bultskrūves un nonemtu vidējo engi.

3. Viegli pavirziet ledusskapja durvis no enges ass un pēc tam pavelciet uz augšu, lai nonemtu.

Izmantojiet skrūvgriezi, lai noņemtu skrūves no apakšējās enģes.
