MANUALE UTENTE RB50DG6320B1 SAMSUNG

Manuale di manutenzione dell'utente

CODICE MODELLO: RB45*, RB50*, RB53*

1. Per acquistare eventuali ricambi vedere http://samsung.com/support
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
3. È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto.

Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto. • La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

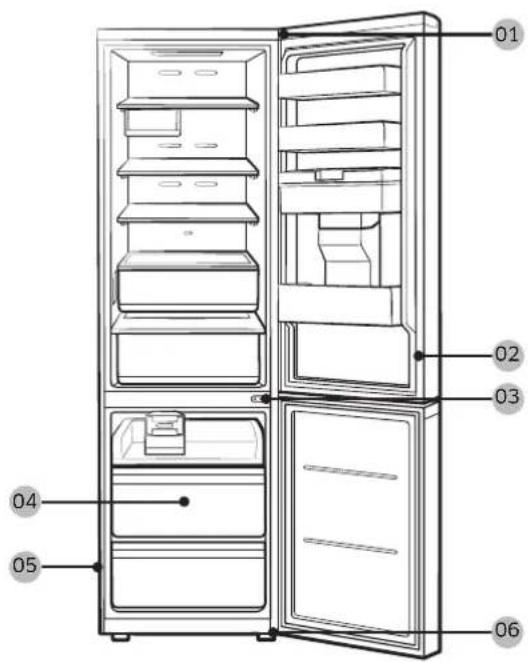

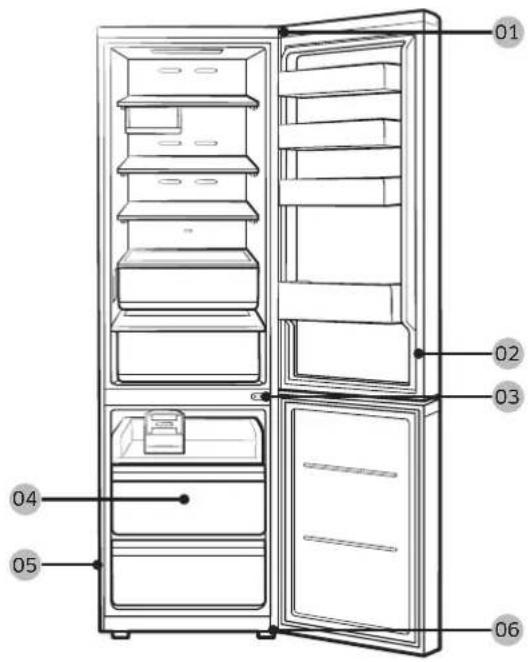

01 Cerniera superiore 02 Guarnizione

03 Cerniera centrale 04 Cassetto

05 Etichetta con codice a barre

06 Cerniera inferiore

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

Per rimuovere la guarnizione

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

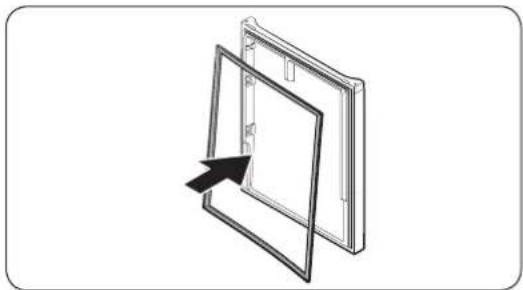

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere i cassetti

NOTA

Rimuovere prima il balconcino inferiore della porta.

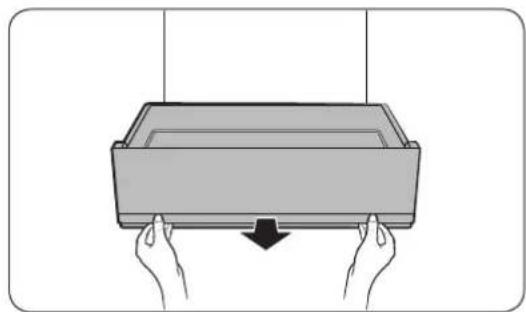

1. Tirare il cassetto delle verdure leggermente in avanti.
2. Sollevare leggermente il cassetto delle verdure ed estrarlo.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio. • Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone. - Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave da 11 mm

Chiave a bussola da 8 mm (per i bulloni)

Chiave a bussola da 10 mm (per i bulloni)

(per il cardine della cerniera) Chiave a brugola da 5 mm (per la cerniera centrale)

Italiano

Per sostituire le cerniere

Scollegare il tubo dell'acqua.

ATTENZIONE

• Assicurarsi che i tubi dell'acqua siano collegati rispettando le colorazioni. (solo per modelli con dispenser).
• Per evitare eventuali perdite, ogni tubo dell'acqua deve essere inserito completamente verso il centro dell'accoppiatore trasparente (solo per modelli con dispenser).
• Accertarsi che la superficie del tubo dell'acqua non sia danneggiata (solo per modelli con dispenser).

Rimuovere le porte.

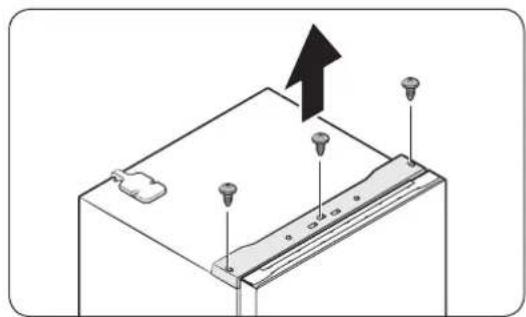

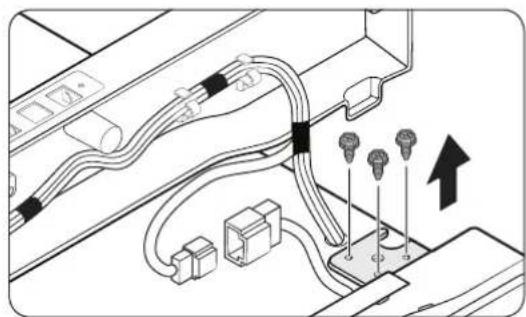

1. Usare un cacciavite a croce per svitare le viti (x3) nei tre fori sul piano superiore. Quindi estrarre delicatamente il piano superiore.

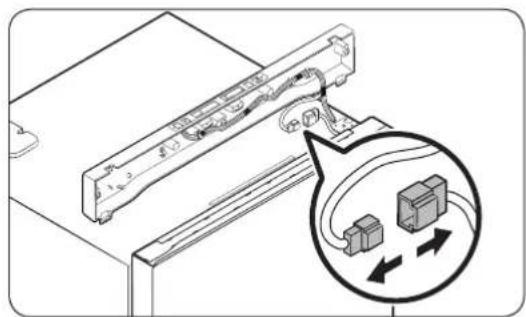

1. Disaccoppiare i connettori dei cavi.

1. Allentare i bulloni della cerniera superiore.

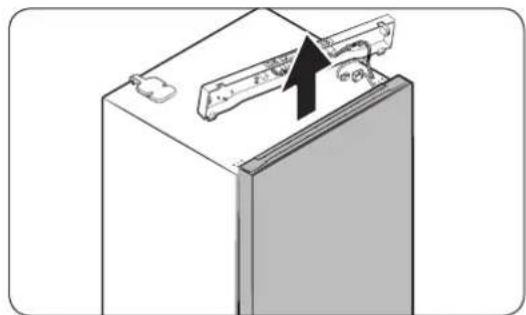

Rimuovere la cerniera ed il perno della porta.

1. Sollevare delicatamente la porta del freezer per rimuoverla.
2. Usare un cacciavite ed una chiave per allentare i bulloni e rimuovere la cerniera centrale.
3. Far scorrere delicatamente la porta del frigo fuori dal perno della cerniera e sollevarla per rimuoverla.

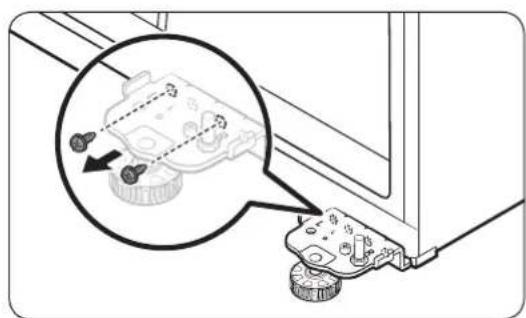

Usare un cacciavite per rimuovere la vite della cerniera inferiore.
