Typ produktu	Mraznička
Značka	Samsung
Model	RB36T620ESA
Rozměry (V x Š x H)	1780 x 595 x 650 mm
Hmotnost (cca)	60 kg
Elektrické napájení	220-240 V, 50 Hz
Energetická třída	E (odhad)
Mrazicí kapacita	Nespecifikováno
Funkce No Frost	Ano (typické)
Převěšení dveří	Možné (viz manuál)
Uživatelsky vyměnitelné díly	Rukojeti, těsnění, zásuvky, panty
Hlučnost	Nespecifikováno
Chladivo	R-600a (odhad)
Údržba a čištění	Čistěte měkkým hadříkem a mýdlovou vodou
Bezpečnost	Před údržbou odpojte ze sítě, převěšení dveří provádějte ve dvou
Podpora a náhradní díly	K dispozici na webu Samsung (zadejte kód modelu)

Často kladené otázky - RB36T620ESA SAMSUNG

Jak převěsit dveře mrazničky Samsung RB36T620ESA?

Nahlédněte do části "Převěšení dveří" v manuálu. Je třeba odpojit spotřebič, odstranit kryty a panty, poté převěsit rukojeti a dveře. Operace vyžaduje alespoň dvě osoby.

Jak vyměnit rukojeť mrazničky?

Použijte plochý šroubovák k odstranění krytek šroubů, poté křížový šroubovák k odstranění šroubů. Pevně přitiskněte novou rukojeť na držáky a utáhněte šrouby. Ujistěte se, že není žádná mezera.

Jak vyměnit těsnění dveří?

Otevřete dveře a odstraňte staré těsnění. Upevněte nové těsnění pevným přitlačením, bez mezer. Špatně upevněné těsnění může způsobit únik studeného vzduchu.

Jak vyjmout zásuvku z mrazničky?

Jemně zvedněte přední část zásuvky a vysuňte ji. Při opětovné instalaci postupujte obráceně a zkontrolujte, zda je správně zasunuta do kolejnic.

Mohu panty vyměnit sám?

Ano, ale pozor: dveře jsou těžké. Je potřeba alespoň dvě osoby. Odpojte spotřebič, sejměte dveře, poté vyměňte horní, střední a spodní panty. Pečlivě dodržujte manuál.

Co dělat, když mraznička přestane chladit?

Nejprve zkontrolujte elektrické napájení a nastavení teploty. Pokud problém přetrvává, kontaktujte autorizovaný servis Samsung. Nepokoušejte se sami opravovat vnitřní součásti.

Jak vyčistit vnitřek mrazničky?

Odpojte spotřebič. Vyjměte potraviny a zásuvky. Čistěte měkkým hadříkem a vlažnou mýdlovou vodou. Před opětovným zapnutím důkladně osušte.

Jaká je ideální teplota pro mrazničku?

Doporučená teplota je -18 °C nebo méně. K nastavení použijte ovládací panel.

Jak šetřit energii s touto mrazničkou?

Umístěte spotřebič na chladné místo, chráněné před sluncem. Nenechávejte dveře otevřené příliš dlouho. Pravidelně odmrazujte, pokud váš model nemá No Frost.

Kde najít náhradní díly?

Navštivte web Samsung (samsung.com) a zadejte kód modelu RB36T620ESA. Dostupné díly zahrnují rukojeti, těsnění, zásuvky a panty.

NÁVOD K OBSLUZE RB36T620ESA SAMSUNG

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislostí na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění
03 Zásuvka 04 Rukojeti (pouze vybrané modely)
05 Prostřední závěs 06 Štítek s čárovým kódem
07 Spodní závěs

Čeština

Výměna rukojeti

Název modelu vypadá následovně: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

To, co symbolizují hvězdičky, se může u jednotlivých modelů lišit.

Hvězdičky v kódu modelu značí variantu modelu a v kódu modelu mohou nahrazovat číslice (0–9) nebo písmena (A–Z).

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák

Demontáž rukojetí

POZNÁMKA

Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

1. Použijte plochý šroubovák k sejmutí krytů šroubů.

2. Po sejmutí rukojeti nasadte kryty šroubů. zpět na otvory šroubů.

3. Křížovým šroubovákem vyšroubujte šrouby a sejměte rukojeť.

POZNÁMKA

Těmito šrouby upevněte rukojeť na opačné straně.

1. Novou rukojeť sestavte podle stejného postupu, který jste použili při demontáži, ale v opačném pořadí.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

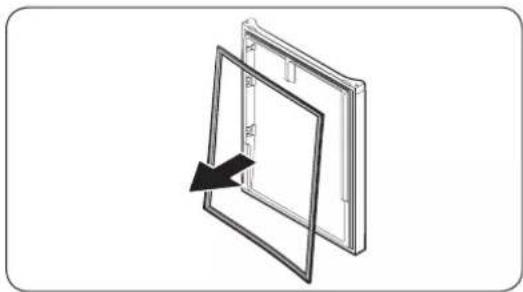

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Výměna zásuvky

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

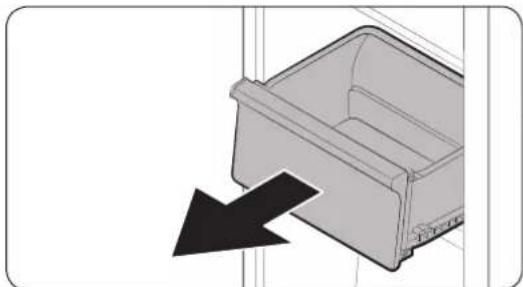

Vytažení zásuvky

Mírně zvedněte předek zásuvky a vysuňte ji.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří budte velmi opatrní, protože dveře jsou těžké.
• Pred výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Pred obrácením směru otvíráni dveří odpojte síťový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 10 mm Nástrčkový klíč 8 mm Plochý klíč 10 mm

Čeština

Změna směru otevírání dveří

POZNÁMKA

U modelů s rukojeťmi nejprve rukojeti přemístěte na druhou stranu. (Podrobné informace najdete v části „Výměna rukojeti (u modelů s tyčovým typem rukojeti)“.)

1. Se zavřenými dveřmi chladničky křížovým šroubovákem vyšroubujte šrouby upevnůjící horní kryt (A).

2. Lehce nadzvedněte horní kryt (A) a položte jej nahoru na chladničku.

- Při zvedání horního krytu (A) postupujte opatrně. Pod ním se nachází připojený kabel.

1. Odstraňte kabel a konektor kabelu, umístěné na držáku pod horním krytem.

- Tento krok se nemusí vztahovat na některé modely.

UPOZORNĚNÍ

Netahejte za konektory príliš silně.

1. Odpojte konektor kabelu (A).

- Tento krok se nemusí vztahovat na některé modely.

Čeština

1. Pomocí nástrčkového klíče (8 mm) demontujte šrouby upevňující horní závěs (A).

⚠ UPOZORNĚNÍ

Abyste zabránili pádu dveří chladničky, pevně je při demontáži šroubů přidržujte.

1. Otevřete dveře chladničky a poté je nadzvedněte, abyste je vysadili z prostředního závěsu. Uložte dveře na bezpečném místě.

⚠ UPOZORNĚNÍ

Dveře jsou těžké. Chcete-li zabránit poškození nebo zranění, postupujte při vyjmutí dveří opatrně.

1. Otevřete dveře mrazničky a poté pomocí nástrčkového kliče (8 mm) demontujte šrouby upevňující spodní závěs (A).

Čeština

1. S dveřmi mrazničky stále nasazenými na spodním závěsu (A) pomalu zatáhněte za spodní závěs (A), abyste jej demontovali z držáku ve spodní části chladničky. Po demontáži spodního závěsu (A) z držáku jej sejměte ze dveří mrazničky a poté zatáhněte dveře mrazničky směrem dolů, abyste je vysadili z prostředního závěsu (B).

⚠️ UPOZORNĚNÍ

Abyste zabránili pádu dveří mrazničky, pevně je až do bezpečné demontáže prostředního závěsu (B) přidržujte.

1. Pomocí křížového šroubováku a nástrčkového klíče (10 mm) vyšroubujte šrouby upevnůjící prostřední závěs (A).

2. Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

- Ujistěte se, že jsou konektory kabelů správně připojeny. - Při upevňování horního krytu postupujte opatrně, abyste nepoškodili kabely.

Čeština

Opatrne zdvihnite prednú stranu zásuvky a vytiahnite ju.

Opätovná montáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže.

Slovenčina

Výmena pántu

10 mm nástrčkový klůč 8 mm nástrčkový klůč 10 mm klůč

Slovenčina

Zmena smeru otvárania dvierok

POZNÁMKA

- Pri zdvíhaní horného krytu (A) postupujte opatrne. Nájdete pod ním káblové pripojenie.

1. Odpojte káblový konektor (A).

- Nemusi to platit pre všetky modely.

Slovenčina

1. Otvorte dvierka chladničky a následne ich nadvihnutím zložte zo stredného pántu. Dvierka odložte na bezpečnom mieste.

POZOR

V snahe predíst pádu dvierok mrazničky ich nezabudnite pevne držať, až pokým ich bezpečne nezložíte zo stredného pántu (B).
