RB36T620ESA - Gefrierschrank SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank
Marke	Samsung
Modell	RB36T620ESA
Maße (H x B x T)	1780 x 595 x 650 mm
Gewicht (ca.)	60 kg
Stromversorgung	220-240 V, 50 Hz
Energieeffizienzklasse	E (Schätzung)
Gefriervermögen	Nicht angegeben
No-Frost-Funktion	Ja (typisch)
Türanschlagwechsel	Möglich (siehe Handbuch)
Vom Benutzer austauschbare Teile	Griffe, Dichtungen, Schubladen, Scharniere
Geräuschpegel	Nicht angegeben
Kältemittel	R-600a (Schätzung)
Wartung und Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen
Sicherheit	Vor der Wartung vom Netz trennen, für den Türanschlagwechsel zu zweit arbeiten
Kundendienst und Ersatzteile	Verfügbar auf der Samsung-Website (Modellcode eingeben)

Häufig gestellte Fragen - RB36T620ESA SAMSUNG

Wie wechsle ich den Türanschlag des Gefrierschranks Samsung RB36T620ESA?

Siehe Abschnitt 'Türanschlagwechsel' im Handbuch. Das Gerät vom Netz trennen, Abdeckungen und Scharniere entfernen, dann Griffe und Türen umkehren. Der Vorgang erfordert mindestens zwei Personen.

Wie ersetze ich den Griff des Gefrierschranks?

Verwenden Sie einen Schlitzschraubendreher, um die Schraubenabdeckungen zu entfernen, dann einen Kreuzschlitzschraubendreher, um die Schrauben zu entfernen. Drücken Sie den neuen Griff fest auf die Halterungen und ziehen Sie die Schrauben fest. Stellen Sie sicher, dass kein Spalt vorhanden ist.

Wie wechsle ich die Türdichtung?

Öffnen Sie die Tür und entfernen Sie die alte Dichtung. Befestigen Sie die neue Dichtung durch festes Andrücken, ohne Lücken zu lassen. Eine schlecht befestigte Dichtung kann zu Kaltluftaustritt führen.

Wie entferne ich eine Schublade aus dem Gefrierschrank?

Heben Sie die Vorderseite der Schublade vorsichtig an und schieben Sie sie heraus, um sie zu entfernen. Zum Wiedereinsetzen kehren Sie den Vorgang um und stellen Sie sicher, dass sie richtig in den Schienen sitzt.

Kann ich die Scharniere selbst ersetzen?

Ja, aber Achtung: Die Türen sind schwer. Es sind mindestens zwei Personen erforderlich. Trennen Sie das Gerät vom Netz, entfernen Sie die Türen und ersetzen Sie die oberen, mittleren und unteren Scharniere. Befolgen Sie genau das Handbuch.

Was tun, wenn der Gefrierschrank nicht mehr kühlt?

Überprüfen Sie zuerst die Stromversorgung und die Temperatureinstellung. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Samsung-Kundendienst. Versuchen Sie nicht, interne Komponenten selbst zu reparieren.

Wie reinige ich das Innere des Gefrierschranks?

Trennen Sie das Gerät vom Netz. Entfernen Sie Lebensmittel und Schubladen. Reinigen Sie mit einem weichen Tuch und warmem Seifenwasser. Trocknen Sie alles gründlich, bevor Sie es wieder anschließen.

Was ist die ideale Temperatur für den Gefrierschrank?

Die empfohlene Temperatur ist -18 °C oder weniger. Verwenden Sie die Einstellungen des Bedienfelds, um sie anzupassen.

Wie kann ich mit diesem Gefrierschrank Energie sparen?

Stellen Sie das Gerät an einen kühlen Ort, geschützt vor Sonneneinstrahlung. Lassen Sie die Tür nicht zu lange offen. Tauen Sie regelmäßig ab, wenn Ihr Modell nicht No-Frost ist.

Wo finde ich Ersatzteile?

Besuchen Sie die Samsung-Website (samsung.com) und geben Sie den Modellcode RB36T620ESA ein. Verfügbare Teile sind Griffe, Dichtungen, Schubladen und Scharniere.

BEDIENUNGSANLEITUNG RB36T620ESA SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung
03 Auszug 04 Handgriffe (nur bestimmte Modelle)
05 Mittleres Scharnier 06 Strichcode-Aufkleber
07 Unteres Scharnier

Deutsch

Austausch des Handgriffs

Die Modellbezeichnung ist wie folgt aufgebaut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Die Sternchen stehen je nach Modell für etwas anderes.

Die Sternchen im Modellcode kennzeichnen eine Variante und ersetzen Ziffern (0-9) oder Buchstaben (A-Z) im Modellcode.

⚠ VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kühl- als auch für das Gefrierabteil.

1. Entfernen Sie mit einem Schlitzschraubendreher die Abdeckkappen der Schrauben.

- Bringen Sie die Schraubenabdeckungen wieder auf den Schraubenlöchern an, nachdem Sie den Griff abgenommen haben.

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu lösen und den Handgriff zu entfernen.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Gehen Sie beim Einbauen des neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

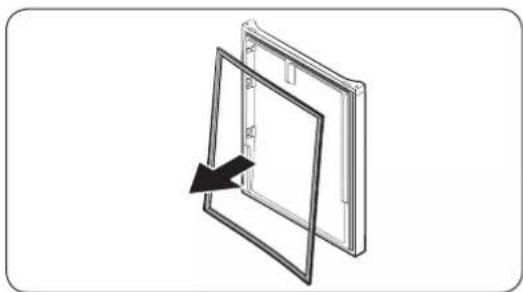

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

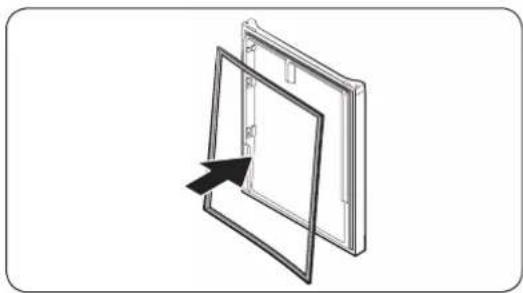

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

Fassen Sie den Auszug auf der Vorderseite an und ziehen Sie ihn nach oben heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

! WARNING

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel 8 mm-Steckschlüssel 10 mm-Schlüssel

Deutsch

Wechseln des Türanschlags

HINWEIS

Bei den Modellen mit Griffen müssen Sie zuerst die Seiten der Griffe tauschen. (Detaillierte Informationen finden Sie im Abschnitt „Austausch des Handgriffs (bei Modellen mit Stangengriffen)“.)

1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung (A) befestigt ist, bei geschlossener Tür des Gefrierabteils mit Hilfe eines Kreuzschlitzschraubendrehers.

2. Heben Sie die obere Abdeckung (A) vorsichtig an und legen Sie sie oben auf die Kühl-/Gefrierkombination.

- Seien Sie vorsichtig, wenn Sie die obere Abdeckung (A) anheben. Darunter ist ein Kabel angeschlossen.

1. Entfernen Sie das Kabel und den Kabelverbinder, der sich auf dem Halter unter der oberen Abdeckung befindet.

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

VORSICHT

Achten Sie darauf, nicht zu kräftig an den Verbindern zu ziehen.

1. Trennen Sie den Kabelverbinder (A).

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

Deutsch

1. Entfernen Sie die Schrauben zur Befestigung des oberen Scharniers (A) mit einem Steckschlüssel (8 mm).

⚠ VORSICHT

Halten Sie die Tür des Kühlabteils fest, damit sie nicht herunterfällt, während Sie die Schrauben entfernen.

1. Öffnen Sie die Tür des Kühlabteils, und heben Sie dann die Tür nach oben aus dem mittleren Scharnier. Bewahren Sie die Tür sicher auf.

⚠ VORSICHT

Die Tür ist schwer. Zur Vermeidung von Schäden oder Verletzungen seien Sie beim Abnehmen der Tür vorsichtig.

1. Öffnen Sie die Tür des Gefrierabteils und verwenden Sie einen Steckschlüssel (8 mm), um die Schrauben zur Befestigung des unteren Scharniers (A) zu entfernen.

Deutsch

1. Während die Tür des Gefrierabteils auf dem unteren Scharnier (A) aufliegt, ziehen Sie langsam das untere Scharnier (A) aus der Halterung an der Unterseite der Kühl-/Gefrierkombination heraus. Trennen Sie das untere Scharnier (A) von der Tür des Gefrierabteils, nachdem Sie es ausgebaut haben. Ziehen Sie dann die Tür des Gefrierabteils nach unten, um sie vom mittleren Scharnier (B) zu trennen.

⚠ VORSICHT

Halten Sie die Tür des Gefrierabteils fest, damit sie nicht herunterfällt, bevor Sie das mittlere Scharnier (B) ausgebaut haben.

1. Entfernen Sie die Befestigungsschrauben des mittleren Scharniers (A) mit einem Kreuzschlitzschraubendreher und einem Steckschlüssel (10 mm).

2. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

⚠ VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
