RB36T620ESA - Congélateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur
Marque	Samsung
Modèle	RB36T620ESA
Dimensions (H x L x P)	1780 x 595 x 650 mm
Poids (approx.)	60 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	E (estimation)
Capacité de congélation	Non spécifié
Fonction No Frost	Oui (typique)
Inversion de porte	Possible (voir manuel)
Pièces remplaçables par l'utilisateur	Poignées, joints, tiroirs, charnières
Niveau sonore	Non spécifié
Fluide frigorigène	R-600a (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse
Sécurité	Débrancher avant entretien, manipulation à deux pour inversion de porte
Assistance et pièces détachées	Disponibles sur le site Samsung (saisir le code modèle)

FOIRE AUX QUESTIONS - RB36T620ESA SAMSUNG

Comment inverser la porte du congélateur Samsung RB36T620ESA ?

Reportez-vous à la section 'Inversion de la porte' du manuel. Il faut débrancher l'appareil, retirer les caches et les charnières, puis inverser les poignées et les portes. L'opération nécessite au moins deux personnes.

Comment remplacer la poignée du congélateur ?

Utilisez un tournevis à tête plate pour retirer les cache-vis, puis un tournevis cruciforme pour retirer les vis. Pressez fermement la nouvelle poignée sur les supports et serrez les vis. Assurez-vous qu'il n'y a pas d'espace.

Comment changer le joint de porte ?

Ouvrez la porte et retirez l'ancien joint. Fixez le nouveau joint en appuyant fermement, sans laisser d'espace. Un joint mal fixé peut entraîner une fuite d'air froid.

Comment retirer un tiroir du congélateur ?

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. Pour le réinstaller, inversez la procédure en vérifiant qu'il est bien inséré dans les rails.

Puis-je remplacer moi-même les charnières ?

Oui, mais attention : les portes sont lourdes. Il faut au moins deux personnes. Débranchez l'appareil, retirez les portes, puis remplacez les charnières supérieure, centrale et inférieure. Suivez scrupuleusement le manuel.

Que faire si le congélateur ne refroidit plus ?

Vérifiez d'abord l'alimentation électrique et le réglage de température. Si le problème persiste, contactez un service technique agréé Samsung. N'essayez pas de réparer vous-même les composants internes.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil. Retirez les aliments et les tiroirs. Nettoyez avec un chiffon doux et de l'eau tiède savonneuse. Séchez soigneusement avant de rebrancher.

Quelle est la température idéale pour le congélateur ?

La température recommandée est de -18 °C ou moins. Utilisez les réglages du panneau de contrôle pour ajuster.

Comment économiser de l'énergie avec ce congélateur ?

Placez l'appareil dans un endroit frais, à l'abri du soleil. Ne laissez pas la porte ouverte trop longtemps. Dégivrez régulièrement si votre modèle n'est pas No Frost.

Où trouver les pièces de rechange ?

Rendez-vous sur le site Samsung (samsung.com) et saisissez le code modèle RB36T620ESA. Les pièces disponibles incluent poignées, joints, tiroirs et charnières.

MODE D'EMPLOI RB36T620ESA SAMSUNG

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.

- Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

1. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.
  • Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

Français

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint
03 Tiroir 04 Poignées (modèles applicables uniquement)
05 Charnière centrale 06 Étiquette du code à barres
07 Charnière inférieure

Français

Remplacement de la poignée

Le nom du modèle se présente comme suit : RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Ce qui remplace l'astérisque peut varier en fonction du modèle.

Les astérisques dans le code du modèle indiquent une variante du modèle et peuvent remplacer (0 à 9) ou (A à Z) dans le code du modèle.

ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte.
• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.
• Serrez fermement les vis lors du montage de la poignée.
• Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Pour détacher les poignées

REMARQUE

Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

1. Utilisez un tournevis à tête plate pour retirer les cache-vis.

- Après avoir détaché la poignée, remettez en place les cache-vis sur les trous de vis.

1. Utilisez un tournevis cruciforme pour retirer les vis et détacher la poignée.

REMARQUE

Utilisez ces vis pour fixer la poignée sur le côté opposé.

1. Pour remonter la nouvelle poignée, suivez la procédure dans le sens inverse.

Français

Remplacement du joint

ATTENTION

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

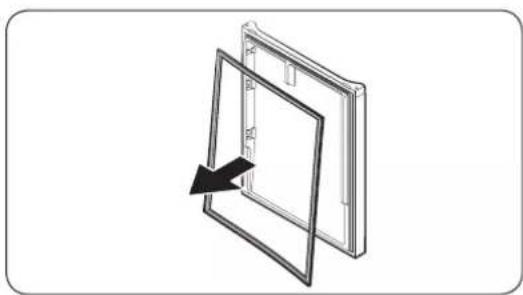

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Remplacement du tiroir

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Français

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.
• Vérifiez que l'arbre est correctement serré sur la charnière.
• Vérifiez que la charnière est correctement fixée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

⚠ AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.
- Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Français

Inversion de la porte

REMARQUE

Pour les modèles à poignées, commencez par inverser les poignées. (Pour en savoir plus, reportez-vous à la section "Remplacement de la poignée (pour les modèles équipés de poignées barres)".)

1. Après avoir fermé la porte du réfrigérateur, utilisez un tournevis cruciforme pour retirer les vis fixant le cache supérieur (A).

2. Soulevez doucement le cache supérieur (A) et posez-le sur le réfrigérateur.

- Soyez prudent lorsque vous soulevez le cache supérieur (A). Un câble connecté se trouve juste en dessous.

1. Retirez le câble et le connecteur de câble sur le support situé en dessous du cache supérieur.

- Il est possible que cette étape ne s'applique pas à certains modèles.

ATTENTION

Ne tirez pas trop fort sur les connecteurs.

1. Débranchez le connecteur de câble (A).

- Il est possible que cette étape ne s'applique pas à certains modèles.

Français

1. Utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière supérieure (A).

ATTENTION

Afin d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tenir fermement lors du retrait des vis.

1. Ouvrez la porte du réfrigérateur et soulevez-la pour la retirer de la charnière centrale. Conservez la porte en lieu sûr.

ATTENTION

La porte est lourde. Afin d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte.

1. Ouvrez la porte du congélateur et utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière inférieure (A).

Français

1. Alors que la porte du congélateur repose sur la charnière inférieure (A), tirez lentement la charnière inférieure (A) pour la retirer du support situé dans la partie inférieure du réfrigérateur. Une fois la charnière inférieure (A) retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B).

ATTENTION

Afin d'éviter que la porte du congélateur ne tombe, assurez-vous de la tenir fermement jusqu'à son retrait de la charnière centrale (B).

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour retirer les vis permettant de fixer la charnière centrale (A).

2. Remontez en suivant la procédure de démontage dans le sens inverse après avoir remplacé les charnières supérieure, centrale et inférieure.

ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.
- Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Français
