MANUALE UTENTE RS65R5411B4 SAMSUNG

1. È possibile verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support

2. Visitare il sito di vendita dei ricambi e immettere il codice del modello del proprio prodotto

per verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto. ‐ È possibile controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

3. Per le parti di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato

nell'illustrazione in questo manuale. ‐ Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti e cerniere. NOTA In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da sé o non professionale, Samsung non può essere ritenuta responsabile di eventuali danni al prodotto, lesioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettuato non seguendo attentamente queste istruzioni di riparazione e manutenzione. Un eventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sarà coperto dalla garanzia. PRECAUZIONE

• Il nome del componente indicato sul sito potrebbe essere diverso da quello riportato in questo manuale. Assicurarsi di scegliere il nome del ricambio corretto.

• La sostituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta.

• Assicurarsi di indossare guanti di sicurezza durante le riparazioni.Italiano - 38 01 Cerniere superiori (sinistra e destra) 02 Guarnizione (Porta del frig. e del cong.) 03 Cassetti (Vassoio e cestello) 04 Cerniere inferiori (sinistra e destra) L'immagine effettiva e le parti previste nel frigorifero possono variare, a seconda del modello e del paese.

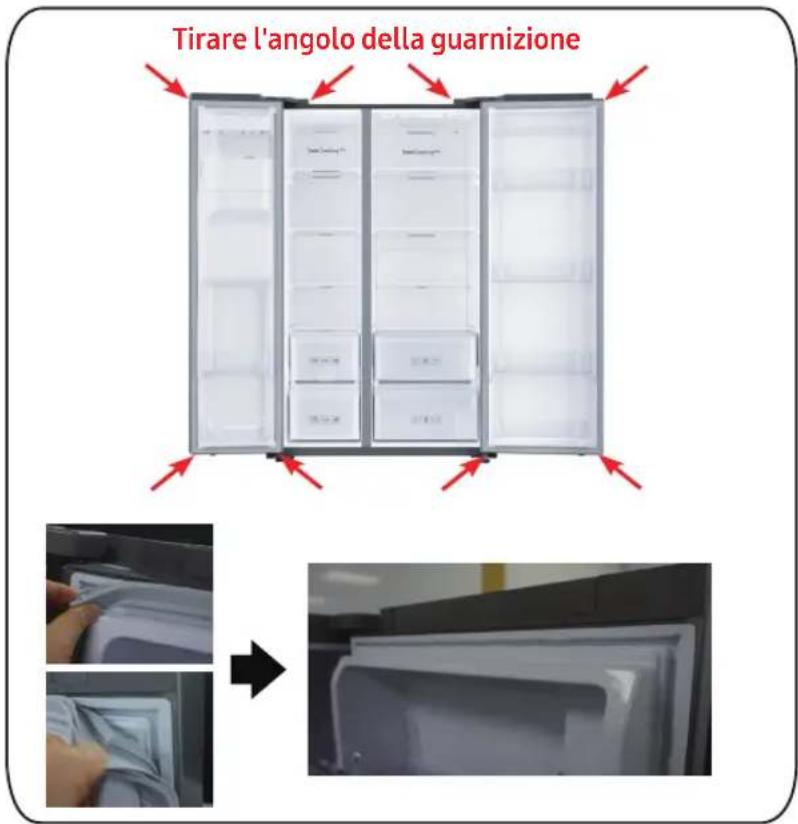

04Italiano - 39 Sostituzione della guarnizione PRECAUZIONE Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero. Rimozione della guarnizione Aprire la porta e rimuovere laguarnizione dalla porta. [Smontaggio]

1. Tirare i 4 angoli della

2. Tirare il centro della

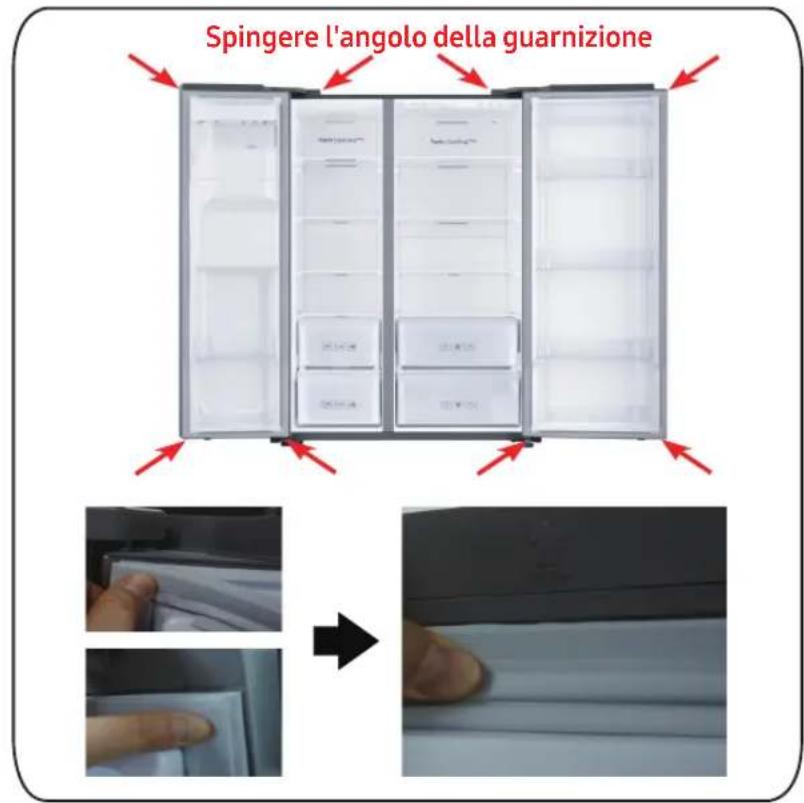

guarnizione. Sostituzione della guarnizione Applicare una nuova guarnizione alla porta del frigorifero. Assicurarsi che non vi sia spazio tra la nuova guarnizione e la porta. [Montaggio]

1. Spingere i 4 angoli della

2. Spingere il centro della

guarnizione. Tirare l'angolo della guarnizione Spingere l'angolo della guarnizioneItaliano - 40 Sostituzione del cassetto PRECAUZIONE Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio. Rimozione della guarnizione Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso l'esterno. Reinserimento dei cassetti Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione. Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.Italiano - 41 Sostituzione della cerniera Strumenti richiesti (non in dotazione) Cacciavite Phillips Cacciavite a testa piatta Chiave da 11 mm Chiave a brugola da 10 mm Chiave a brugola da 8 mm Chiave da 10 mm Per sostituire le cerniere è necessario prima rimuovere la porta. PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti.

• Prima di sostituire le cerniere, mettere una protezione morbida, come del cartone, sulpavimento per evitare graffi quando si posano le porte a terra.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare l'assistenza tecnica professionale.

• Se si rimuove la cerniera senza tenere la porta, la porta potrebbe cadere e causare infortuni.

• Assicurarsi che l'alberino sia saldamente fissato sulla cerniera.

• Controllare che la cerniera sia saldamente attaccata al mobile.

• Verificare che i connettori dei cavi siano collegati correttamente.

• Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore. AVVERTENZA

• L'inclinazione/posa del frigorifero richiede come minimo 2 persone.

• Scollegare il cavo di alimentazione prima di invertire le porte.Italiano - 42 Sostituzione della cerniera Cerniera superiore

1. Scollegare il cavo di alimentazione

e rimuovere 1 vite della copertura usando un cacciavite Phillips. Quindi aprire la porta del congelatore e tirare i ganci sui lati per allentare la copertura. Sollevare la copertura verso di sé per staccarla.

2. Scollegare i due alloggiamenti

3. Rimuovere i tre bulloni che tengono la

4. Smontare la cerniera superiore dalla

parte anteriore della porta.Italiano - 43 Sostituzione della cerniera Il nome del modello è simile a questi: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Cerniera intermedia (Solo per porta a 3 cerniere)

1. Dopo aver smontato la cerniera

superiore, smontare la porta del frigorifero.

2. Rimuovere i tre bulloni che tengono

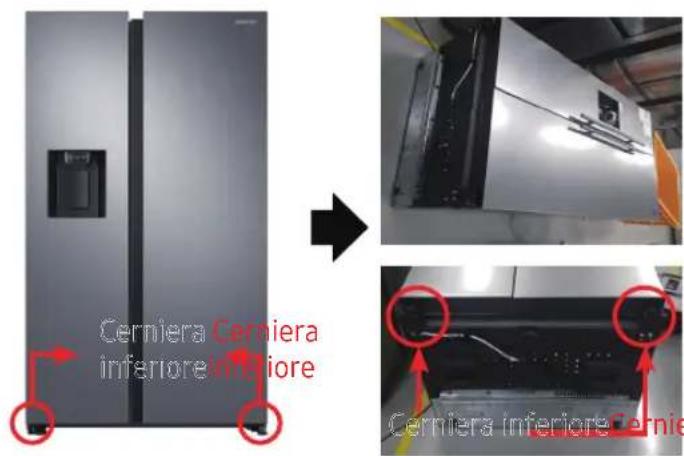

la cerniera, smontare la cerniera intermediaItaliano - 44 Cerniera inferiore [Smontaggio]

1. Scollegare il cavo di alimentazione.

2. Posare l'insieme.

• È necessario lavorare in almeno 2persone.

• Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente. [Smontaggio]

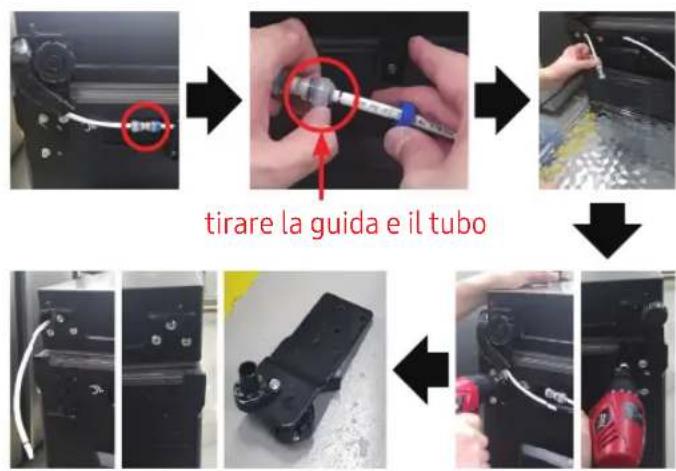

1. Scollegare il tubo.

(Solo per la cerniera inferiore sinistra)

2. Scaricare l'acqua nel tubo.

(Solo per la cerniera inferiore sinistra)

3. Rimuovere il bullone (3a).

(Usando la chiave o la chiave a tubo da 10 mm)

4. Rimuovere le cerniere inferiori sinistra

e destra. [Montaggio]

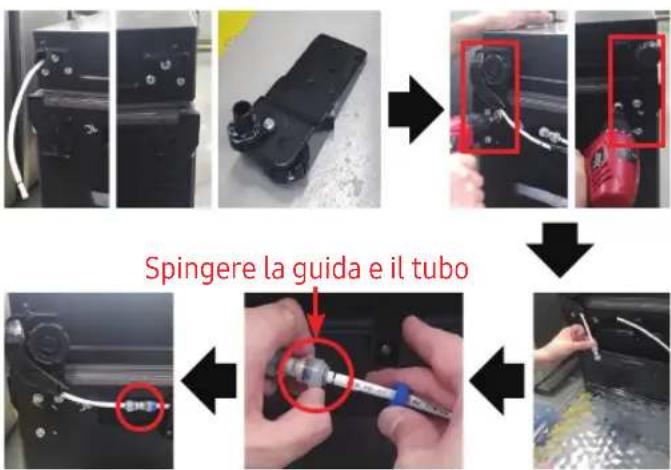

1. Montare la cerniera inferiore alla base.

(Usando la chiave o la chiave a tubo da 10 mm)

2. Collegare il tubo (solo per la cerniera

3. Montare il tubo dell'acqua in ingresso.

(Solo per la cerniera inferiore sinistra) PRECAUZIONE

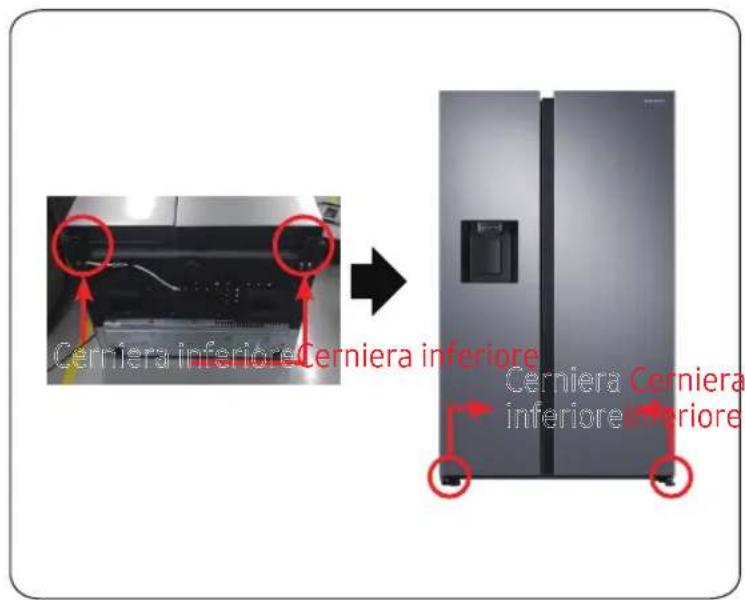

• Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente. tirare la guida e il tubo Spingere la guida e il tubo Cerniera Cerniera inferioreinferiore Cerniera inferioreCerniera inferiore Sostituzione della cernieraItaliano - 45 Sostituzione della cerniera Cerniera inferiore [Montaggio]

1. Montare le cerniere inferiori sinistra

2. Mettere sopra l'insieme.

• È necessario lavorare in almeno 2persone.

• Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente. Cerniera Cerniera inferioreinferiore Cerniera inferioreCerniera inferiorePortuguês - 46 Manual do utilizador
