BRUKSANVISNING RS65R5411B4 SAMSUNG

1. Du kan sjekke hvor du kan kjøpe reservedeler på http://samsung.com/support

2. Besøk nettsiden for kjøp av deler og skriv inn modellkoden til produktet ditt for å finne

delene som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet. ‐ Du kan sjekke modellkoden og versjonen på strekkode-merkelappen nederst til venstre påproduktet.

3. For reservedeler, sørg for at delenavnet samsvarer med illustrasjonen i denne håndboken.

‐ Deler som kan vedlikeholdes av brukeren, er begrenset til håndtak (kun noen modeller), pakninger, skuffer og hengsler. MERK Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvreparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke lengre ansvarlig for skade på produktet, skader eller andre produktsikkerhetsproblemer forårsaket av forsøk på å reparere produktet som ikke følger de følgende reparasjons- og vedlikeholdsinstruksjonene. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre enn en Samsung-sertifisert tjenesteleverandør, dekkes ikke av garantien. VARSOMHET

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er beskrevet i denne håndboken. Forsikre deg om at du velger riktig delnavn.

• Bytte av hengsler krever ekstrem VARSOMHET fordi det innebærer å ta av døren.

• Sørg for å bruke vernehansker mens du utfører reparasjoner.Norsk - 200 01 Topphengsel (Venstre og høyre) 02 Pakning (Kj og fr dør) 03 Skuff (Brett og kurv) 04 Nederste hengsel (venstre og høyre) Den faktiske illustrasjonen og de medfølgende delene av kjøleskapet kan variere, avhengig av modell og land.

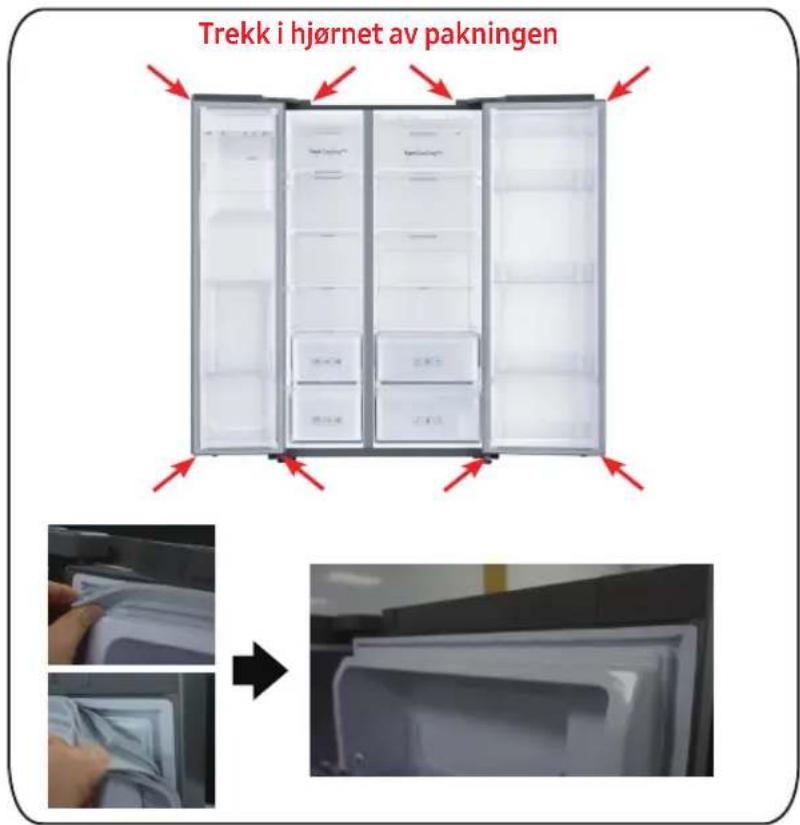

04Norsk - 201 Pakning-reservedel VARSOMHET Forsikre deg om at du fester pakningen godt. Ellers kan kald luft fra kjøleskapet lekke. For å fjerne pakningen Åpne døren og fjern pakningen fradøren. [Demontering]

For å bytte ut pakningen Fest den nye pakningen tilkjøleskapsdøren. Forsikre deg om at det ikke ernoegap mellom den nye pakningen og døren. [Montering]

1. Trykk på de fire hjørnene av

Trekk i hjørnet av pakningen Trykk på hjørnet av pakningenNorsk - 202 Utskifting av skuff VARSOMHET Kontroller at skuffen er satt riktig inn i skinnen under montering. For å fjerne pakningen Løft forsiktig opp skuffens front og skyv den ut. For å feste skuffene på nytt For å sette på plass skuffene igjen, følg omvendt rekkefølge av de respektive stegene for å fjerne dem. For å sette på plass skuffene igjen, følg omvendt rekkefølge av de respektive stegenefor å fjerne dem.Norsk - 203 Utskifting av hengsel Verktøy kreves (ikke inkludert) Stjernejern-skrutrekker Flat skrutrekker 11 mm nøkkel 10 mm pipenøkkel 8 mm pipenøkkel 10 mm skiftenøkkel For å skifte hengslene må du fjerne dørene først. VASROMHET

• Når du tar av dørene, må du være ekstrem forsiktig fordi dørene er tunge.

• Før du skifter hengslene, må du legge ned et mykt dekke, som papp på gulvet, for å forhindre riper på døren når du legger dørene ned.

• Ettersom hengslene må håndteres forsiktig og byttes av to eller flere personer, anbefaler vi at du ber om profesjonell teknisk service.

• Hvis du fjerner hengsler uten å holde døren, kan døren falle og forårsake personskade.

• Forsikre deg om at akselen strammes godt på hengslen.

• Kontroller at hengslen er festet til skapet.

• Velting / nedlegging av kjøleskapet krever minimum 2 personer.

• Koble fra strømledningen før du snur dørene.Norsk - 204 Utskifting av hengsel Topphengsel

1. Koble fra strømledningen, og

fjern 1 dekselskruer med en stjerneskrutrekker. Åpne deretter frysedøren og trekk i krokene på sidene for å løsne dekselet. Løft dekselet mot deg for å løsne det.

2. Koble fra de to øverste kamrene.

3. Fjern de tre boltene som holder

4. Demonter topphengslen fra fronten

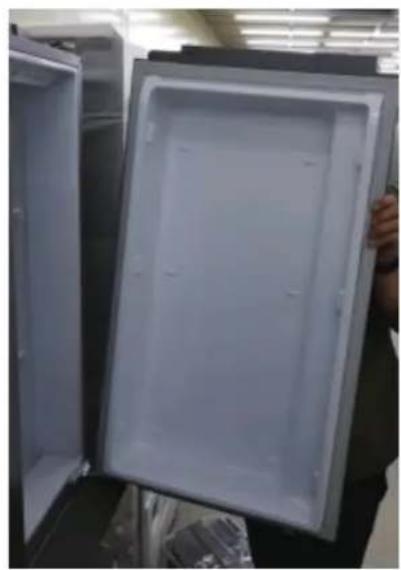

avdøren.Norsk - 205 Utskifting av hengsel Modellnavnet ser slik ut: RS64R55 **, RS64R56 **, RS65R55 **, RS65R56 **, RS74R55 **, RS75R56 **, RS63R55 **, RS63R56 ** Midthengsel (kun for 3-dørs)

1. Etter å ha demontert den

øverste henslen, demonter dukjøleskapsdøren.

2. Fjern de tre boltene som holder

• Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor. [Demontering]

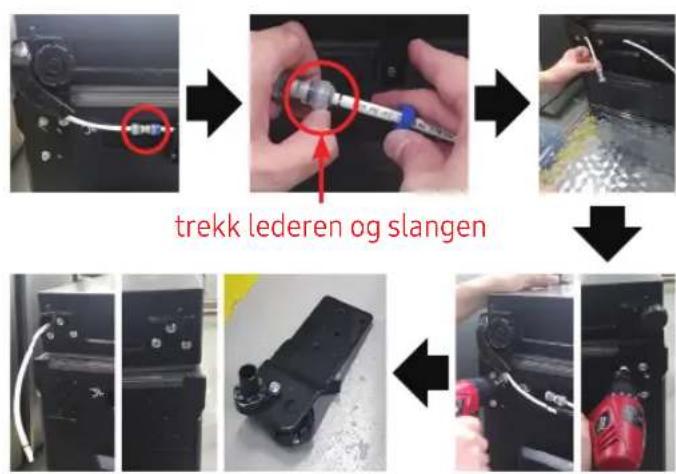

1. Koble fra slangen.

(Bare hengsel lavt til venstre)

2. Utgående vann i slangen.

(Bare hengsel lavt til venstre)

3. Fjern bolten (3ea).

(Bruk skiftenøkkel eller 10 mm fastnøkkel)

(Bruk skiftenøkkel eller 10 mm fastnøkkel)

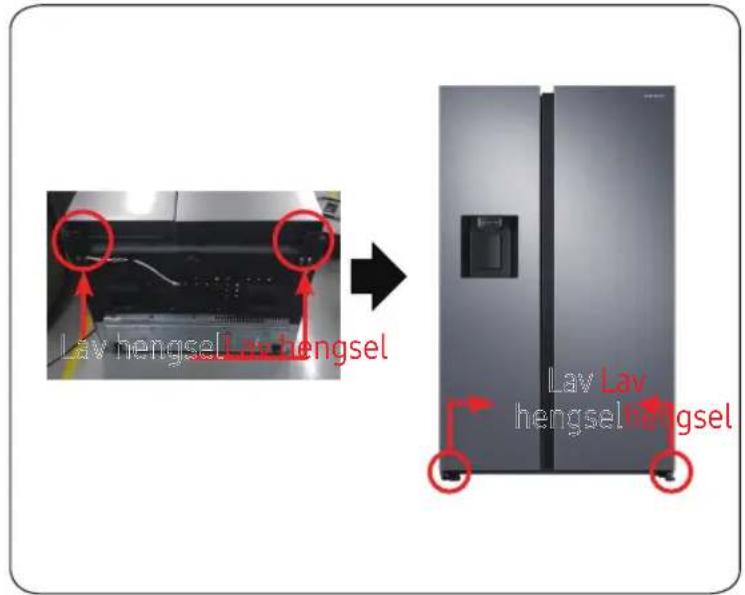

2. Koble til slange (bare hengsel lavt

• Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor. trekk lederen og slangen Skyv føreren og slangen Lav Lav hengselhengsel Lav hengselLav hengsel Utskifting av hengselNorsk - 207 Utskifting av hengsel Nederste hengsel [Montering]
