BRUGSANVISNING RS65R5411B4 SAMSUNG

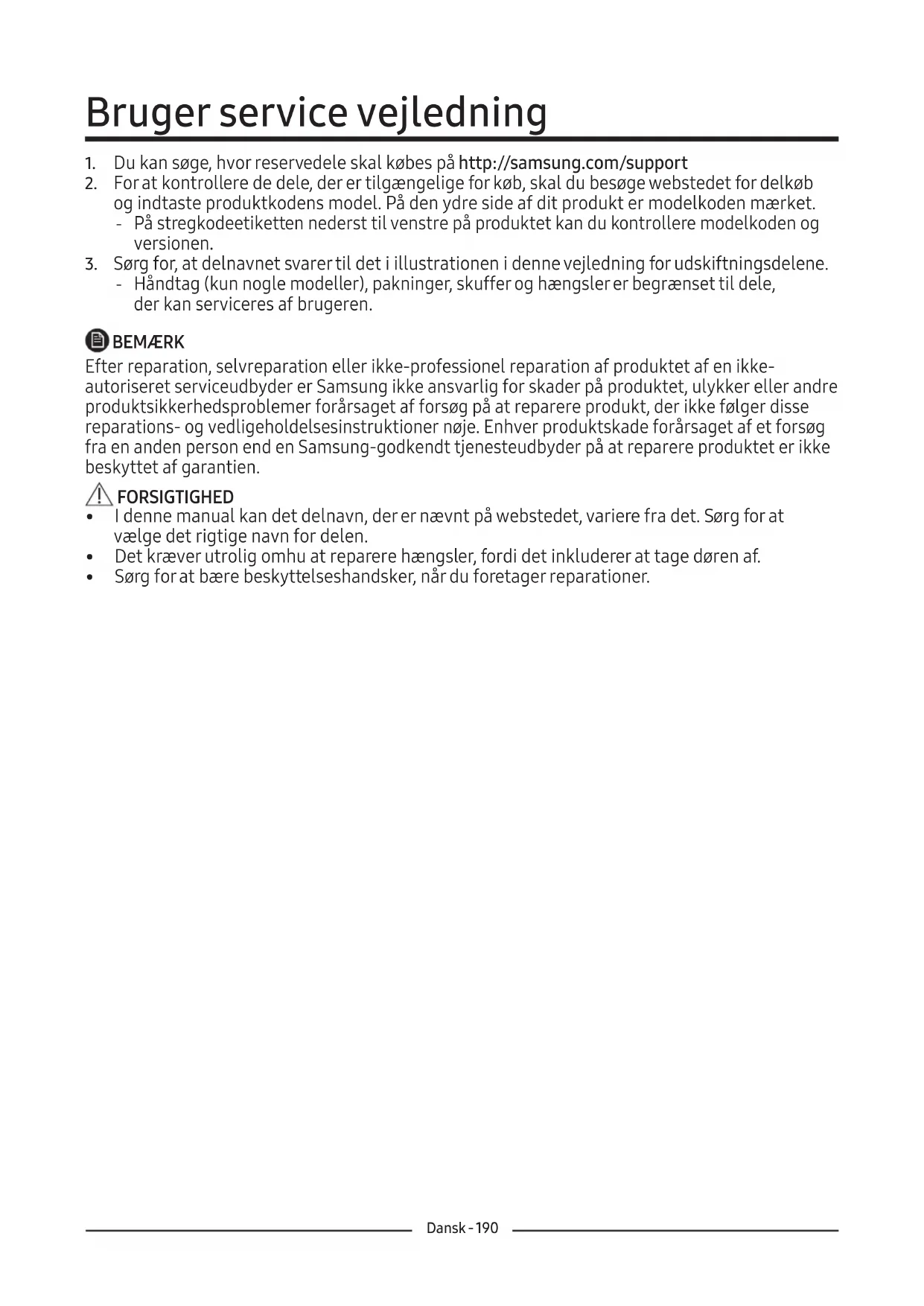

1. Du kan søge, hvor reservedele skal købes på http://samsung.com/support

2. For at kontrollere de dele, der er tilgængelige for køb, skal du besøge webstedet for delkøb

og indtaste produktkodens model. På den ydre side af dit produkt er modelkoden mærket. ‐ På stregkodeetiketten nederst til venstre på produktet kan du kontrollere modelkoden og versionen.

3. Sørg for, at delnavnet svarer til det i illustrationen i denne vejledning for udskiftningsdelene.

‐ Håndtag (kun nogle modeller), pakninger, skuffer og hængsler er begrænset til dele, derkan serviceres af brugeren. BEMÆRK Efter reparation, selvreparation eller ikke-professionel reparation af produktet af en ikke- autoriseret serviceudbyder er Samsung ikke ansvarlig for skader på produktet, ulykker eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produkt, der ikke følger disse reparations- og vedligeholdelsesinstruktioner nøje. Enhver produktskade forårsaget af et forsøg fra en anden person end en Samsung-godkendt tjenesteudbyder på at reparere produktet er ikke beskyttet af garantien. FORSIGTIGHED

• I denne manual kan det delnavn, der er nævnt på webstedet, variere fra det. Sørg for at vælge det rigtige navn for delen.

• Det kræver utrolig omhu at reparere hængsler, fordi det inkluderer at tage døren af.

• Sørg for at bære beskyttelseshandsker, når du foretager reparationer.Dansk - 191 01 Øverste hængsel (venstre og højre) 02 Pakning (Ref og fri dør) 03 Skuffe (bakke og kurv) 04 Nederste hængsel (venstre og højre) Afhængigt af modellen og regionen kan det faktiske billede og de givne dele af køleskabet variere.

04Dansk - 192 Udskiftning af pakning FORSIGTIGHED Sørg for at fastgøre pakningen. Ellers kan kold luft fra køleskabet lække. For at fjerne pakningen Åbn døren, og fjern pakningen fradøren. [Adskillelse]

1. Træk 4 hjørner pakning.

2. Træk i midten af pakningen.

Udskiftning af pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. [Montage]

1. Skub de 4 hjørner af pakningen.

2. Skub midten af pakningen.

Træk i hjørnet af pakningen Skub hjørnet af pakningenDansk - 193 Udskiftning af skuffe FORSIGTIGHED Kontroller, at skuffen er indsat korrekt i skinnen under samlingen. For at fjerne pakningen Løft forsigtigt fronten af skuffen op og skub den ud. For at fastgøre skufferne igen Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin. Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.Dansk - 194 Udskiftning af hængsel Nødvendigt værktøj (medfølger ikke) Philips skruetrækker Flad skruetrækker 11 mm skruenøgle 10 mm topnøgle 8 mm topnøgle 10 mm skruenøgle For at udskifte hængslerne skal du fjerne dørene første. FORSIGTIGHED

• Vær yderst forsigtig, når du fjerner dørene, da dørene er tunge.

• Anbring en blød pude, såsom pap, på gulvet, inden du fjerner hængslerne for at undgå ridser på døren, når du placerer dørene ned.

• Da hængslerne skal håndteres og fjernes omhyggeligt af to eller flere personer, anbefales det, at du tilkalder dygtig teknisk assistance.

• Døren kan falde ned og forårsage personskade, hvis du fjerner hængslet uden at holde døren.

• Sørg for, at akslen er strammet på hængslet.

• Kontroller, at hængslet er fastgjort korrekt til skabet.

• Sørg for, at ledningstilslutningerne er tilsluttet korrekt.

• Når du fastgør topdækslet, skal du passe på ikke at beskadige ledningerne. ADVARSEL

• Vipning / lægning af køleskabet kræver mindst 2 personer.

• Træk netledningen ud, inden du bakker på dørene.Dansk - 195 Udskiftning af hængsel Øverste hængsel

1. Frakobl netledningen, og fjern 1

dækselskruer med en stjerneskruetrækker. Åbn derefter frysedøren, og træk ikroge på siderne for at løsne dækslet. Løft dækslet op mod dig for at løsne det.

2. Frakobl de to øverste huse.

3. Fjern de tre bolte, der holder hængslet.

4. Adskil det øverste hængsel fra fronten

af døren.Dansk - 196 Udskiftning af hængsel Modelnavnet ser sådan ud: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Midterste hængsel (kun til 3-dørs)

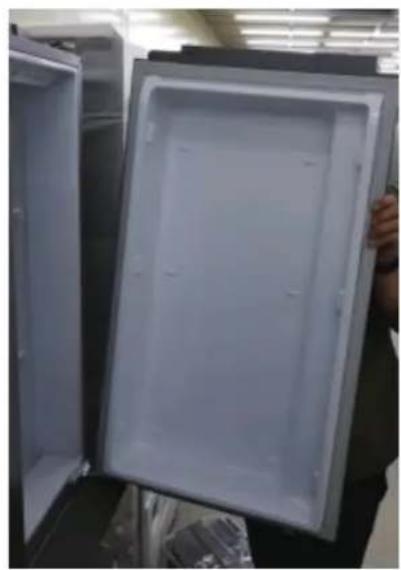

1. Efter adskillelse af den øverste

hingerihgt skal du adskille køleskabsdøren op.

2. Sørg for at fjerne de tre bolte, der

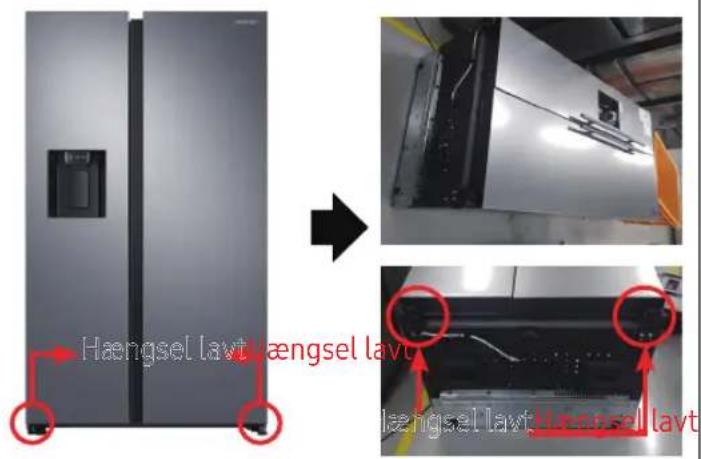

holder hængslet, og demonter Hængsel-MidtenDansk - 197 Nederste hængsel [Adskillelse]

1. Frakobl netledningen.

• Skal arbejde mere end 2 personer.

• Sørg for at trække netledningen ud, før du udfører ovenstående handling. [Adskillelse]

(Kun hængsel lavt til venstre)

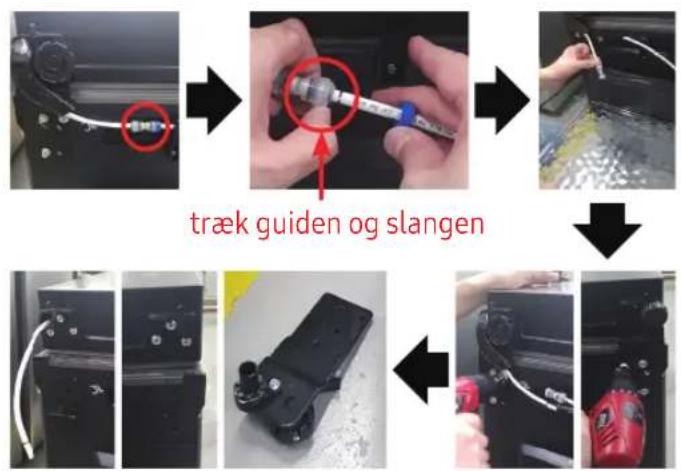

2. Udstødningsvand i slange.

(Kun hængsel lavt til venstre)

4. Fjern Hængsel Lavt R / L.

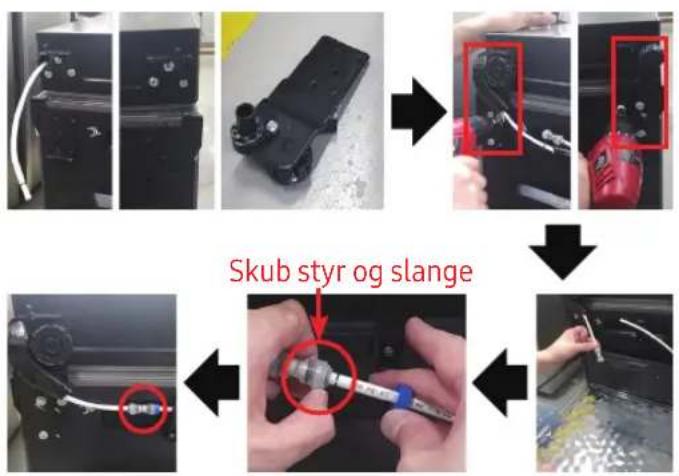

1. Saml hængslet lavt på bunden.

(Brug en skruenøgle eller en 10 mm boksnøgle)

2. Tilslut slange (kun hængsel lavt til

(Kun hængsel lavt til venstre) FORSIGTIGHED

• Sørg for at trække netledningen ud, før du udfører ovenstående handling. træk guiden og slangen Skub styr og slange Hængsel lavtHængsel lavt Hængsel lavtHængsel lavt Udskiftning af hængselDansk - 198 Udskiftning af hængsel Nederste hængsel [Montage]

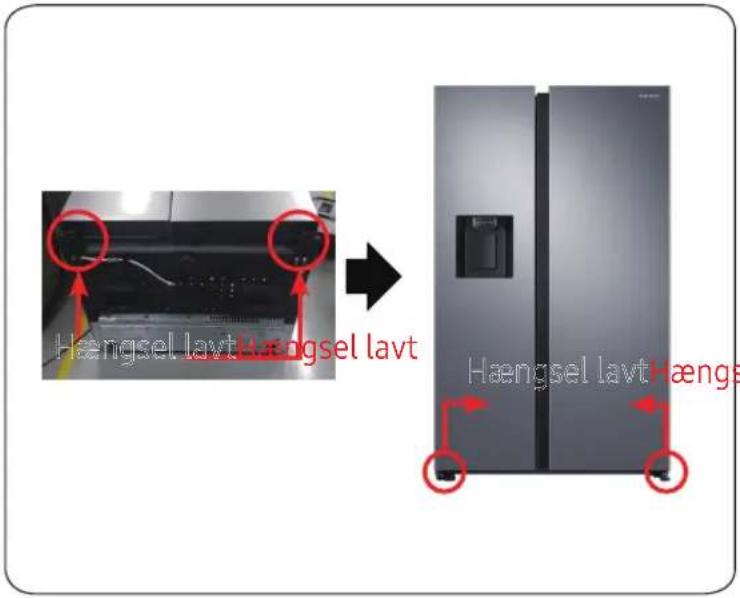

1. Saml hængsel lavt R / L.

• Skal arbejde mere end 2 personer.

• Sørg for at trække netledningen ud, før du udfører ovenstående handling. Hængsel lavtHængsel lavt Hængsel lavtHængsel lavtNorsk - 199 Brukerhåndbok for service
