NAUDOJIMO INSTRUKCIJA RS65R5411B4 SAMSUNG

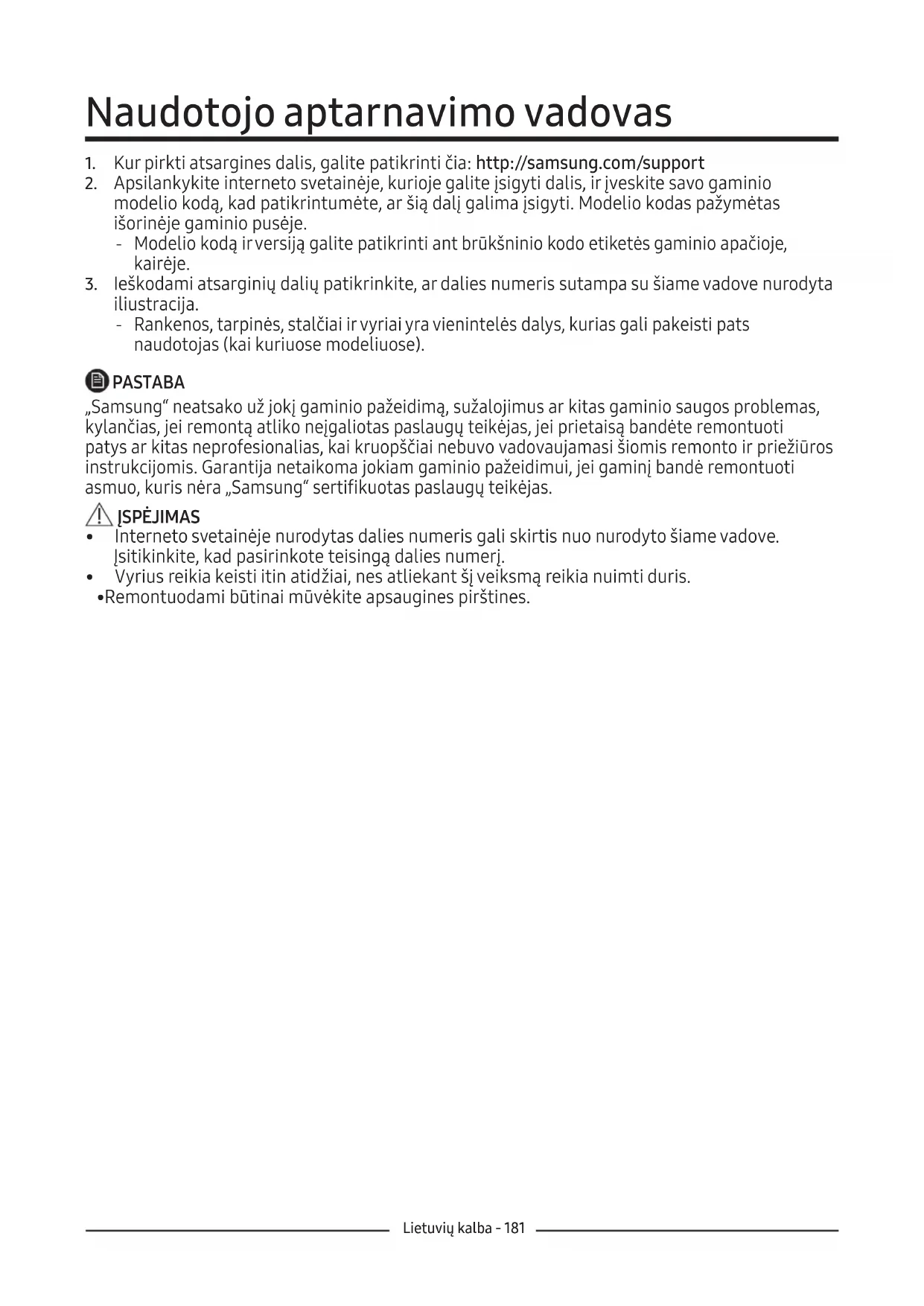

2. Apsilankykite interneto svetainėje, kurioje galite įsigyti dalis, ir įveskite savo gaminio

modelio kodą, kad patikrintumėte, ar šią dalį galima įsigyti. Modelio kodas pažymėtas išorinėje gaminio pusėje. ‐ Modelio kodą ir versiją galite patikrinti ant brūkšninio kodo etiketės gaminio apačioje, kairėje.

3. Ieškodami atsarginių dalių patikrinkite, ar dalies numeris sutampa su šiame vadove nurodyta

iliustracija. ‐ Rankenos, tarpinės, stalčiai ir vyriai yra vienintelės dalys, kurias gali pakeisti pats naudotojas (kai kuriuose modeliuose). PASTABA „Samsung“ neatsako už jokį gaminio pažeidimą, sužalojimus ar kitas gaminio saugos problemas, kylančias, jei remontą atliko neįgaliotas paslaugų teikėjas, jei prietaisą bandėte remontuoti patys ar kitas neprofesionalias, kai kruopščiai nebuvo vadovaujamasi šiomis remonto ir priežiūros instrukcijomis. Garantija netaikoma jokiam gaminio pažeidimui, jei gaminį bandė remontuoti asmuo, kuris nėra „Samsung“ sertifikuotas paslaugų teikėjas. ĮSPĖJIMAS

• Interneto svetainėje nurodytas dalies numeris gali skirtis nuo nurodyto šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies numerį.

• Vyrius reikia keisti itin atidžiai, nes atliekant šį veiksmą reikia nuimti duris.

• Remontuodami būtinai mūvėkite apsaugines pirštines.Lietuvių kalba - 182 01 Viršutinis vyris (kairysis ir dešinysis) 02 Tarpinė (šaldytuvo ir šaldiklio durys) 03 Stalčius (padėklas ir krepšys) 04 Apatinis vyris (kairysis ir dešinysis) Tikrasis vaizdas ir pateikiamos šaldytuvo dalys gali skirtis priklausomai nuo modelio ir šalies.

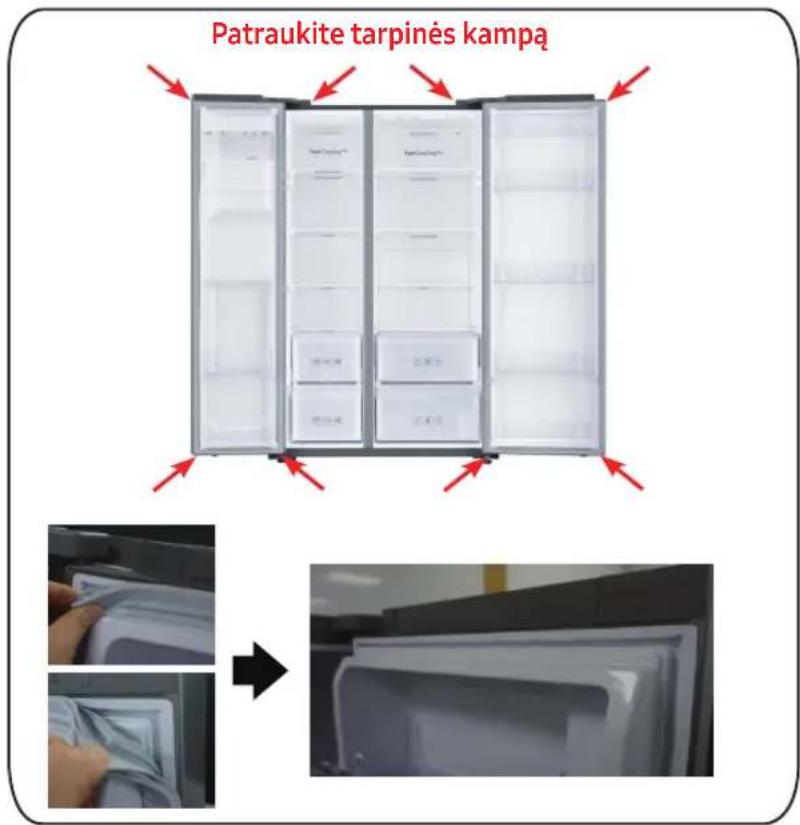

04Lietuvių kalba - 183 Tarpinės keitimas ĮSPĖJIMAS Įsitikinkite, kad tarpinę uždėjote tvirtai. Priešingu atveju iš šaldytuvo gali sklisti šaltas oras. Kaip nuimti tarpinę Atidarykite duris ir nuo durų nuimkite tarpinę. [Išmontavimas]

1. Patraukite 4 tarpinės kampus.

2. Patraukite centrinę tarpinės dalį.

Kaip pakeisti tarpinę Prie šaldytuvo durų pritvirtinkite naują tarpinę. Įsitikinkite, kad tarp naujosios tarpinės ir durų nėra tarpo. [Montavimas]

1. Pastumkite 4 tarpinės kampus.

2. Pastumkite centrinę tarpinės dalį.

Patraukite tarpinės kampą Pastumkite tarpinės kampąLietuvių kalba - 184 Stalčiaus keitimas ĮSPĖJIMAS Montuodami patikrinkite, ar stalčius tinkamai įstatytas į bėgius. Kaip išimti stalčių Švelniai pakelkite priekinę stalčiaus dalį irištraukite. Kaip įdėti stalčius Stalčius sudėkite atvirkštine tvarka pakartodami veiksmus, kuriuos atlikote išimdami stalčius. Stalčius sudėkite atvirkštine tvarka pakartodami veiksmus, kuriuos atlikote išimdami stalčius.Lietuvių kalba - 185 Vyrių keitimas Reikalingi įrankiai (nepridedami) „Philips“ atsuktuvas Plokščias atsuktuvas 11 mm veržliaraktis 10 mm lizdinis veržliaraktis 8 mm lizdinis veržliaraktis 10 mm veržliaraktis Jei norite pakeisti vyrius, pirmiausia turite nuimti duris. ĮSPĖJIMAS

• Nuimdami duris elkitės itin atsargiai, nes durys yra sunkios.

• Prieš uždėdami vyrius ant durų uždėkite minkštą pagrindą, pvz., kartoną, kad nuleisdami duris jų nesubraižytumėte.

• Kadangi su vyriais reikia elgtis atsargiai ir juos keisti turi du žmonės ar daugiau, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei vyrį nuimsite nelaikydami durų, durys gali nukristi ir sužeisti.

• Įsitikinkite, kad ašis ant vyrio yra uždėta tvirtai.

• Patikrinkite, ar vyris tvirtai pritvirtintas prie spintelės.

• Įsitikinkite, kad laidų jungtys yra tinkamai sujungtos.

• Elkitės atsargiai, kad tvirtindami viršutinį dangtį nesugadintumėte laidų. DĖMESIO

• Šaldytuvui pakelti / paguldyti reikia mažiausiai 2 žmonių.

• Prieš apversdami duris atjunkite maitinimo laidą.Lietuvių kalba - 186 Vyrių keitimas Viršutinis vyris

1. Atjunkite maitinimo laidą ir nuimkite

1dangčio varžtus, naudodami „Phillips“ atsuktuvą. Tada atidarykite šaldiklio duris ir patraukite šonuose esančius kabliukus, kad atlaisvintumėte dangtį. Pakelkite dangtį link savęs, kad jį nuimtumėte.

2. Atjunkite du viršutinius korpusus.

3. Nuimkite tris vyrį laikančius varžtus.

4. Nuo priekinės durų dalies nuimkite

viršutinį vyrį.Lietuvių kalba - 187 Vyrių keitimas Modelio pavadinimas atrodo taip: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Vidurinis vyris (tik 3 durų šaldytuvui)

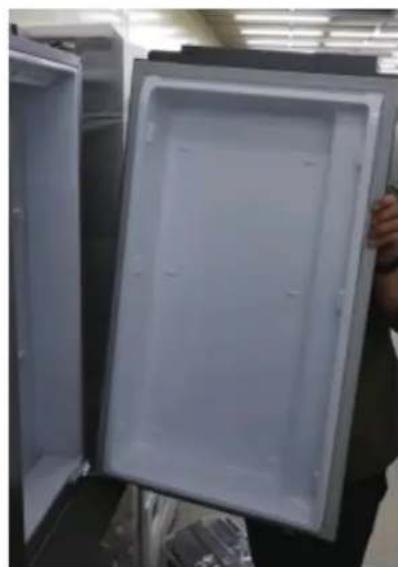

1. Nuėmę viršutinį vyrį dešinėje nuimkite

viršutines šaldytuvo duris.

2. Nuimkite tris vyrį laikančius varžtus,

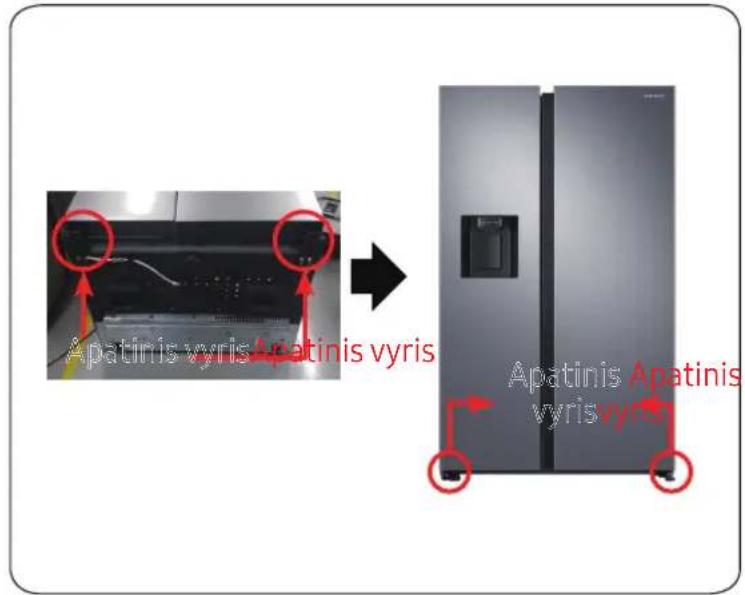

išmontuokite vidurinį vyrįLietuvių kalba - 188 Apatinis vyris [Išmontavimas]

1. Atjunkite maitinimo laidą.

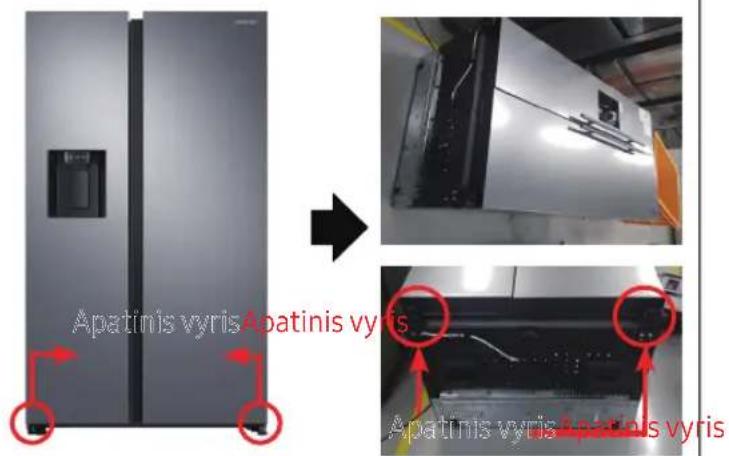

2. Paguldykite šaldytuvą.

• Dirbti turėtų daugiau nei 2 žmonės.

• Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą. [Išmontavimas]

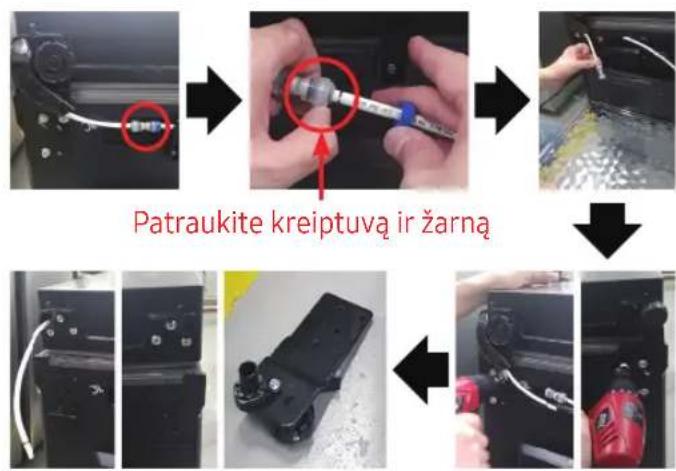

2. Iš žarnos išleiskite vandenį.

(Tik apatinis kairysis vyris)

3. Išsukite varžtą (3ea).

(Naudojant veržliaraktį arba 10 mm veržliaraktį)

4. Nuimkite apatinį dešinįjį / kairįjį vyrį.

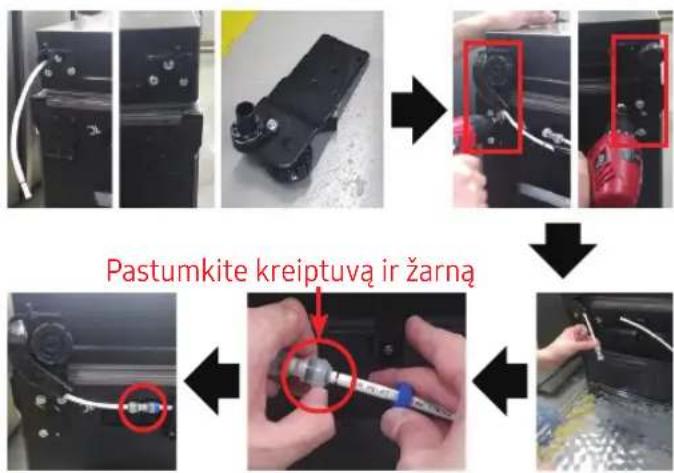

1. Vyrį sumontuokite apačioje.

(Naudojant veržliaraktį arba 10 mm veržliaraktį)

2. Prijunkite žarną (tik apatinis

3. Sumontuokite vandens žarną.

(Tik apatinis kairysis vyris) ĮSPĖJIMAS

• Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą. Patraukite kreiptuvą ir žarną Pastumkite kreiptuvą ir žarną Apatinis vyrisApatinis vyris Apatinis vyrisApatinis vyris Vyrių keitimasLietuvių kalba - 189 Vyrių keitimas Apatinis vyris [Montavimas]

1. Uždėkite apatinį dešinįjį / kairįjį vyrį.

2. Įtaisykite rinkinį.

• Dirbti turėtų daugiau nei 2 žmonės.

• Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą. Apatinis Apatinis vyrisvyris Apatinis vyrisApatinis vyrisDansk - 190 Bruger service vejledning
