BRUKSANVISNING RS65R5411B4 SAMSUNG

2. Utgående vann i slangen.

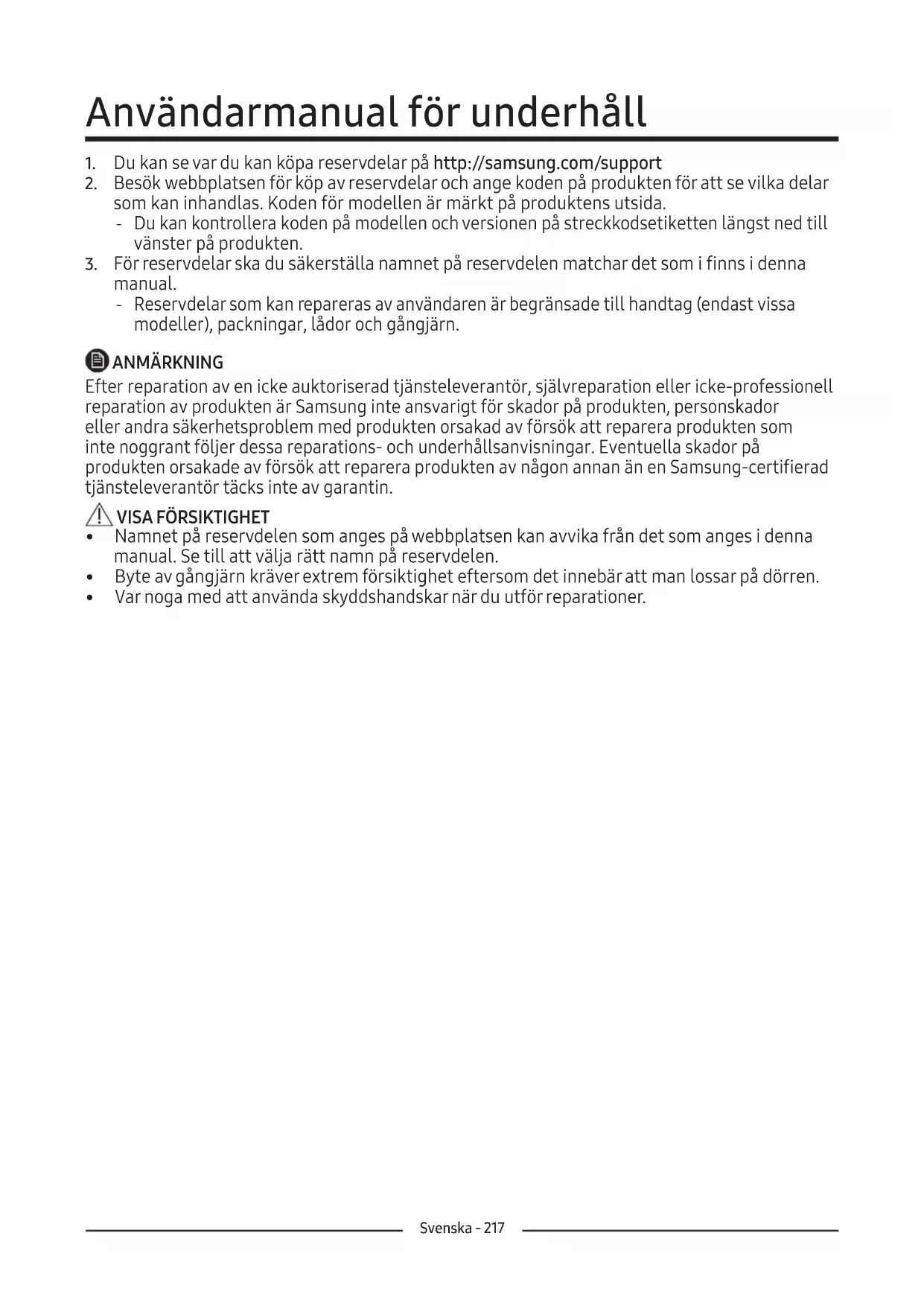

1. Du kan se var du kan köpa reservdelar på http://samsung.com/support

2. Besök webbplatsen för köp av reservdelar och ange koden på produkten för att se vilka delar

som kan inhandlas. Koden för modellen är märkt på produktens utsida. ‐ Du kan kontrollera koden på modellen och versionen på streckkodsetiketten längst ned till vänster på produkten.

3. För reservdelar ska du säkerställa namnet på reservdelen matchar det som i finns i denna

manual. ‐ Reservdelar som kan repareras av användaren är begränsade till handtag (endast vissa modeller), packningar, lådor och gångjärn. ANMÄRKNING Efter reparation av en icke auktoriserad tjänsteleverantör, självreparation eller icke-professionell reparation av produkten är Samsung inte ansvarigt för skador på produkten, personskador eller andra säkerhetsproblem med produkten orsakad av försök att reparera produkten som inte noggrant följer dessa reparations- och underhållsanvisningar. Eventuella skador på produkten orsakade av försök att reparera produkten av någon annan än en Samsung-certifierad tjänsteleverantör täcks inte av garantin.

• Namnet på reservdelen som anges på webbplatsen kan avvika från det som anges i denna manual. Se till att välja rätt namn på reservdelen.

• Byte av gångjärn kräver extrem försiktighet eftersom det innebär att man lossar på dörren.

• Var noga med att använda skyddshandskar när du utför reparationer.Svenska - 218 01 Övre gångjärnet (Vänster och höger) 02 Packning (Kyl- och frysdörr) 03 Låda (Bricka och korg) 04 Nedre gångjärn (Vänster och höger) Den faktiska bilden och kylskåpets reservdelar kan skilja sig åt beroende på modell och land.

04Svenska - 219 Byte av packning

Se till att du fäster packningen ordentligt. Annars kan kall luft från kylskåpet läcka. För att ta bort packningen Öppna dörren och ta bort packningen från dörren. [Demontering]

1. Dra i packningens fyra hörn.

2. Dra i mitten av packningen.

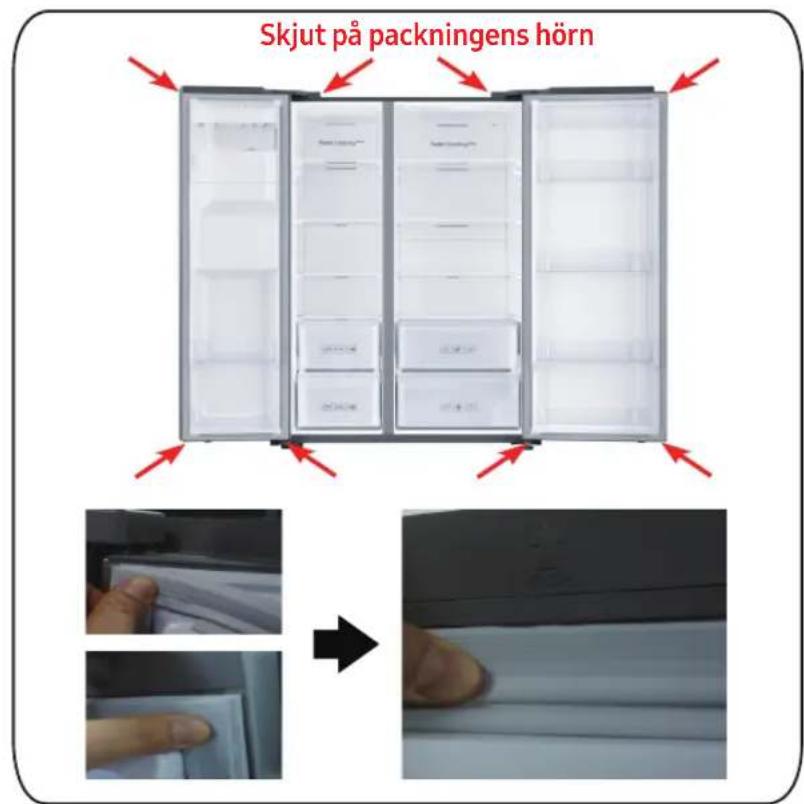

För att byta ut packningen Fäst en ny packning påkylskåpsdörren. Se till att det inte finns någon glipamellan den nya packningen och dörren. [Montering]

1. Skjut på packningens fyra hörn.

2. Skjut på packningens mitt.

Dra i packningens hörn Skjut på packningens hörnSvenska - 220 Byte av låda

Kontrollera att lådan sitter ordentligt i skenan under montering. För att ta bort packningen Lyft försiktigt upp lådans framsida och skjut ut den. För att sätta tillbaka lådorna Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning. Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.Svenska - 221 Byte av gångjärn Verktyg som krävs (medföljer inte) Stjärnskruvmejsel Plattskruvmejslar 11 mm skiftnyckel 10 mm hylsnyckel 8 mm hylsnyckel 10 mm skiftnyckel För att byta ut gångjärnen ska du ta bort dörrarna första.

• Var extremt försiktigt när du tar bort dörrarna eftersom de är tunga.

• Innan du byter ut gångjärnen, ska du lägg ett mjukt underlag som kartong på golvet för att förhindra repor på dörren när du lägger dem.

• Eftersom gångjärnen ska hanteras försiktigt och monteras av två eller flera personer, rekommenderar vi att du kontaktar professionell teknisk service.

• Om du tar bort gångjärnet utan att hålla i dörren, kan den falla ner och orsaka skador.

• Säkerställ att axeln är ordentligt åtdragen på gångjärnet.

• Kontrollera att gångjärnet är ordentligt fäst i skåpet.

• Se till att kontaktdonen för kabeln är ordentligt anslutna.

• Var försiktig så att inte kablarna skadas när du fäster övertäckningen. VARNING

• För att luta/lägga ner kylskåpet krävs minst 2 personer.

• Koppla bort nätsladden innan du vänder på dörrarna.Svenska - 222 Byte av gångjärn Översta gångjärn

1. Koppla bort nätsladden och ta bort

1täckskruv med ee stjärnskruvmejsel. Öppna sedan frysdörren och dra ikrokarna på sidorna för att lossa locket. Lyft locket mot dig för att lossa det.

2. Koppla loss de två övre höljena.

3. Ta bort de tre bultarna som håller

4. Demontera det övre gångjärnet från

dörrens framsida.Svenska - 223 Byte av gångjärn Namnet på modellen ser ut så här: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56** Mellersta gångjärn (Endast för 3-dörrar)

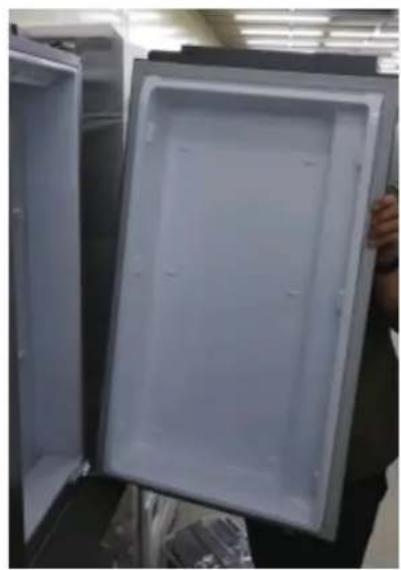

1. Efter demontering av det

övre gångjärnet, plocka bort kylskåpsdörren uppåt.

2. Skruva bort de tre bultarna som

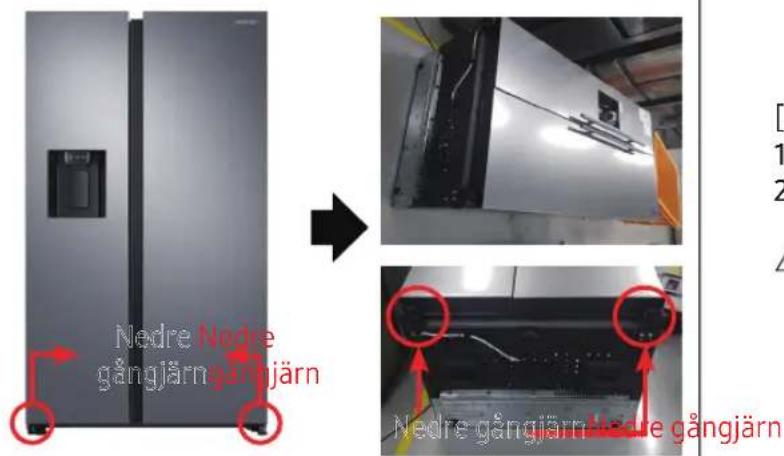

håller gångjärnet och demontera detmellersta gångjärnetSvenska - 224 Nedre gångjärn [Demontering]

1. Koppla bort nätsladden.

2. Lägg ner uppsättningen.

• Fler än 2 personer ska medverka.

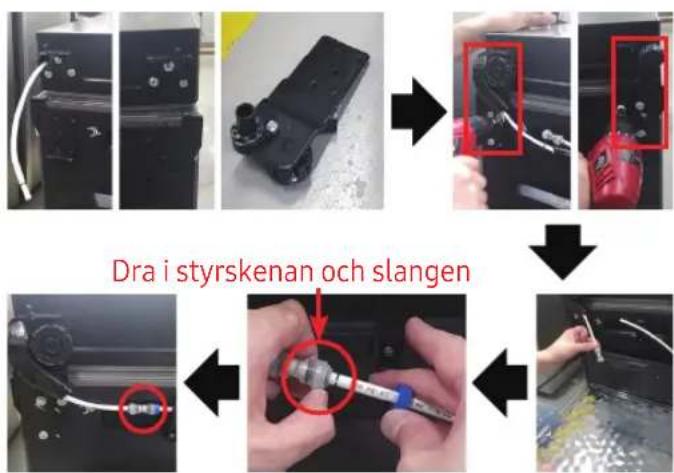

• Innan du utför åtgärden ovan, se till att dra ur nätsladden. [Demontering]

1. Koppla bort slangen.

(Endast nedre vänster gångjärn)

2. Töm vattnet i slangen.

(Endast nedre vänster gångjärn)

3. Ta bort bulten (3ea).

(Använd skiftnyckel eller 10 mm hylsnyckel)

4. Ta bort nedre H/V gångjärn.

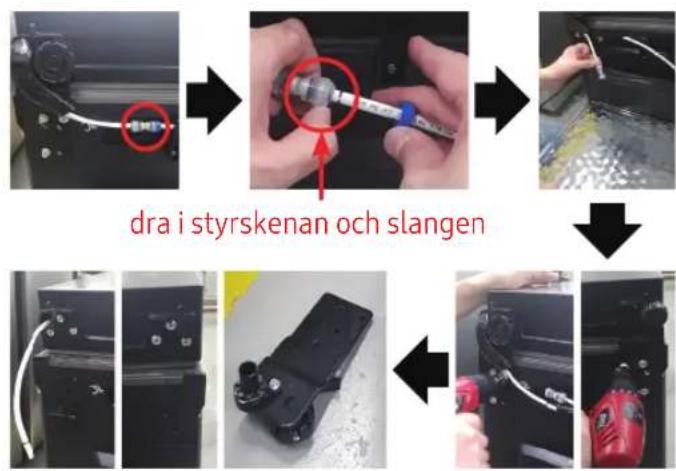

1. Montera nedre gångjärn i botten.

(Använd skiftnyckel eller 10 mm hylsnyckel)

2. Anslut slangen (endast nedre gångjärn

3. Tillsätt vatten i slangen.

(Endast nedre vänster gångjärn)

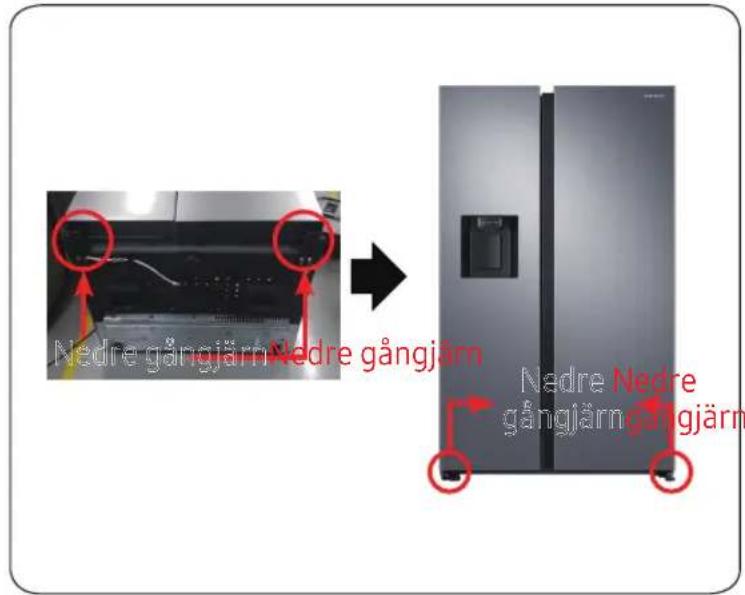

• Innan du utför åtgärden ovan, se till att dra ur nätsladden. dra i styrskenan och slangen Dra i styrskenan och slangen Nedre Nedre gångjärngångjärn Nedre gångjärnNedre gångjärn Byte av gångjärnSvenska - 225 Byte av gångjärn Nedre gångjärn [Montering]

1. Montera nedre H/V gångjärn.

2. Sätt tillbaka uppsättningen.

• Fler än 2 personer ska medverka.

• Innan du utför åtgärden ovan, se till att dra ur nätsladden. Nedre Nedre gångjärngångjärn Nedre gångjärnNedre gångjärnSlovenščina - 226 Uporabniški priročnik za servisiranje
