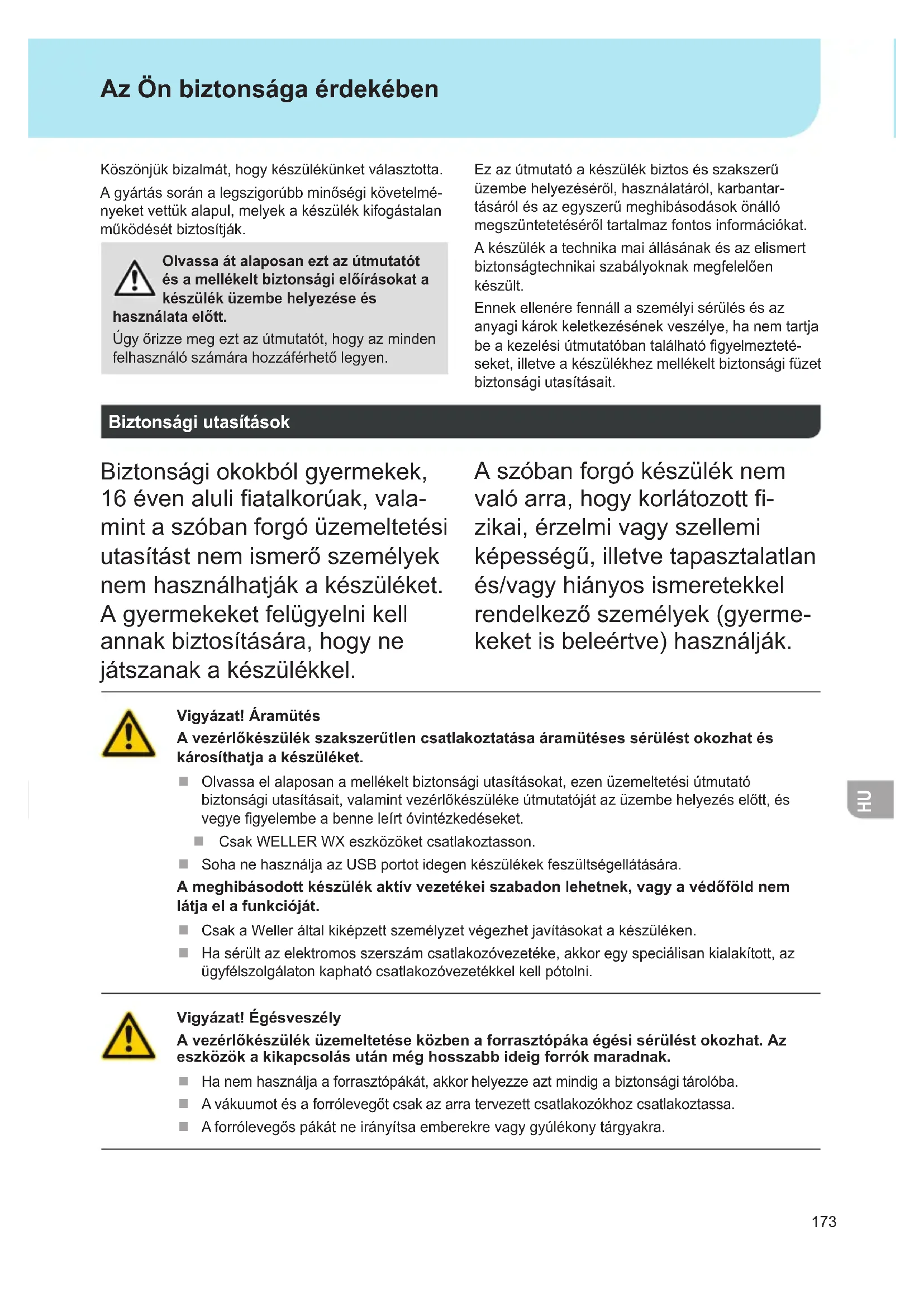

Köszönjük bizalmát, hogy készülékünket választotta. A gyártás során a legszigorúbb minőségi követelmé- nyeket vettük alapul, melyek a készülék kifogástalan működését biztosítják. Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és használata előtt. Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen. Ez az útmutató a készülék biztos és szakszerű üzembe helyezéséről, használatáról, karbantar- tásáról és az egyszerű meghibásodások önálló megszüntetetéséről tartalmaz fontos információkat. A készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére fennáll a személyi sérülés és az anyagi károk keletkezésének veszélye, ha nem tartja be a kezelési útmutatóban található gyelmezteté- seket, illetve a készülékhez mellékelt biztonsági füzet biztonsági utasításait. Biztonsági utasítások Biztonsági okokból gyermekek, 16 éven aluli atalkorúak, vala- mint a szóban forgó üzemeltetési utasítást nem ismerő személyek nem használhatják a készüléket. A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel. A szóban forgó készülék nem való arra, hogy korlátozott - zikai, érzelmi vagy szellemi képességű, illetve tapasztalatlan és/vagy hiányos ismeretekkel rendelkező személyek (gyerme- keket is beleértve) használják. Vigyázat! Áramütés A vezérlőkészülék szakszertlen csatlakoztatása áramütéses sérülést okozhat és károsíthatja a készüléket. Olvassa el alaposan a mellékelt biztonsági utasításokat, ezen üzemeltetési útmutató biztonsági utasításait, valamint vezérlőkészüléke útmutatóját az üzembe helyezés előtt, és vegye gyelembe a benne leírt óvintézkedéseket. Csak WELLER WX eszközöket csatlakoztasson. Soha ne használja az USB portot idegen készülékek feszültségellátására. A meghibásodott készülék aktív vezetékei szabadon lehetnek, vagy a védőföld nem látja el a funkcióját. Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken. Ha sérült az elektromos szerszám csatlakozóvezetéke, akkor egy speciálisan kialakított, az ügyfélszolgálaton kapható csatlakozóvezetékkel kell pótolni. Vigyázat! Égésveszély A vezérlőkészülék üzemeltetése közben a forrasztópáka égési sérülést okozhat. Az eszközök a kikapcsolás után még hosszabb ideig forrók maradnak. Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba. A vákuumot és a forrólevegőt csak az arra tervezett csatlakozókhoz csatlakoztassa. A forrólevegős pákát ne irányítsa emberekre vagy gyúlékony tárgyakra. Az Ön biztonsága érdekében174

Az Ön biztonsága érdekében Rendeltetésszer használat Tápegység WELLER WX forrasztóeszközökhöz. A forrasztó/kiforrasztó/forrólevegős állomást kizárólag a használati útmutatóban megadott forrasztási és kiforrasztási célokra használja, az itt megadott feltételek szerint. Éghető gázokat vagy folyadékokat tilos elszívni. A készülék csak kifogástalanul behelyezett és arra tervezett szűrőkartusokkal üzemeltesse. Cserélje ki a tele levő szűrőkartusokat. A készüléket csak belső helyiségekben használja. Óvja nedvességtől és közvetlen napsugárzástól. A készülék rendeltetésszerű használata magában foglalja azt is, hogy Ön betartja az útmutatóban foglaltakat, Ön minden további kísérő dokumentációt gyelembe vesz, Ön betartja az alkalmazás helyén érvényes nemzeti balesetvédelmi előírásokat. A készüléken önhatalmúlag végzett módosításo- kért a gyártó nem vállal felelősséget. Felhasználói csoportok A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek. Munkafolyamat Felhasználói csoportok A forrasztási paraméterek előírásai Műszaki képzettségű szakszemélyzet Elektromos alkatrészek cseréje Villamos szakember A karbantartási időintervallumok előírásai Biztonsági szakember Kezelés Szűrőcsere Laikusok Kezelés Szűrőcsere Elektromos alkatrészek cseréje Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett A készülék üzembe helyezése Figyelem! Vegye gyelembe a csatlakoztatott készülékek mindenkori üzemeltetési útmutatóját. A készüléket az „Üzembe helyezés“ fejezetben leírtak alapján helyezze üzembe. Ellenőrizze, hogy megegyezik-e a há- lózati feszültség a típustábla adataival. Csak kikapcsolt állapotban csatlakoztassa a kés- züléket a csatlakozó aljzatba. A készülék bekapcsolása után a mikroprocesszor elvégzi az öntesztet és kiolvassa a szerszámban tárolt paraméter értékeket. A páka előírt és rögzített hőmérséklete szintén el lesz tárolva. A hőmérséklet tényleges értéke az előírt hőmérséklet értékéig emelkedik (= a forrasz- tópáka fűtése folyamatban). WXA 2: A Nitrogén N2 csökkenti az oxidációt és a folyasztószer hosszabban aktív marad. A kereske- delemben acél palackokban kapható N2 nitrogént ajánljuk. A palackot fel kell szerelni 0 - 10 bar-os nyomáscsökkentővel.175

Forrasztás és kiforrasztás A forrasztást a csatlakoztatott forrasztópáka üze- meltetési útmutatójában leírtak szerint végezze el. A pákahegyek kezelése Az első felfűtéskor a szelektív és cinezhető forrasztócsúcsot nedvesítse meg forraszanyag- gal. Ez eltávolítja a tárolás folyamán kialakult oxidréteget és szennyeződéseket a pákahegyről. A forrasztás szüneteiben és a forrasztópáka letétele előtt ügyeljen arra, hogy a forrasztócsúcs jól be legyen kenve forraszanyaggal. Ne használjon túl agresszív folyasztószert. Mindig ügyeljen a forrasztócsúcsok helyes illeszkedésére. A munkahőmérsékletet a lehető legalacsonyabb- ra válassza. Válassza a lehető legnagyobb pákahegyet az alkalmazáshoz. Ökölszabály: kb. akkorát, mint a forrasztási pont Gondoskodjon a forrasztócsúcs és a forrasztási hely közötti nagy felületű hőátadásról azáltal, hogy jól beónozza a forrasztócsúcsot. Hosszabb munkaszünetek idejére kapcsolja ki a forrasztóberendezést, vagy használja a Weller-funkciót a hőmérséklet csökkentésére. Ónozza be a forrasztócsúcsot, mielőtt a forrasztópákát hosszabb időre leteszi. A forraszanyagot közvetlenül a forrasztási helyre adagolja, ne a forrasztócsúcsra. A forrasztócsúcsokat a hozzá tartozó szerszám- mal cserélje. Ne fejtsen ki mechanikai erőt a forrasztócsúcsra. Figyelmeztetés A vezérlkészüléket közepes méret forrasz- tócsúcshoz szabályozták be. A forrasztócsúcsok cseréje vagy más csúcsformák használata eltéréseket okozhat. WX 2, WXD 2, WXA 2: Túlterhelésvédelem (255 W) A WX állomás túlterhelésének elkerülése érdeké- ben a két csatorna 255 wattnál nagyobb együttes szerszámteljesítménye esetén az egyik csatorna automatikusan lekapcsol (Auto Off). Ezen kívül az alábbi szerszám-kombinációk csatlakoztatása esetén történik túlterhelés miatti lekapcsolás: pl.: - 2 db WXHP 120 fűtőlap - Egy WXHP 120 fűtőlap és egy WXDP 120 vagy WXDV 120 kiforrasztópáka Feszültségkiegyenlítő hüvely

A 3,5 mm-es kapcsolóérintkezős hüvely különböző bekötéseivel 4 változat lehetséges: a Közvetlen földelés csatlakozódugó nélkül (szállítási állapot). b Feszültségkiegyenlítő hüvely csatlakozódugóval, kiegyenlítő vezeték a középső érintkezőn. c Potenciálmentes csatlakozódugóval d Közvetlen földelés csatlakozódugóval és beforrasztott ellenállással. Földelés a választott ellenálláson keresztül. Firmware frissítés végrehajtása Figyelmeztetés A rmware frissítés ideje alatt a munkaállomást nem szabad kikapcsolni.

1. Kapcsolja ki az állomást.

2. Dugja be az USB tárolót az USB csatlakozóba.

3. Kapcsolja be az állomást.

A rmware frissítés automatikusan lefut. Amenny- iben a munkaállomáson újabb verziójú rmware van telepítve, akkor ez nem lesz módosítva. Az Ön biztonsága érdekében176

Az Ön biztonsága érdekében Ápolás és karbantartás Vigyázat! Mieltt bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)! Tisztítsa meg a kezelőpanelt arra alkalmas tisztítókendővel, ha az elszennyeződött. Zárja le a nem használt csatlakozókat zárósap- kával. Vigyázat! Égésveszély A forrasztócsúcs cseréjét csak hideg állapotban végezze. A szívófúvókák cseréjét és tisztítását csak forró állapotban végezze megfelelő szerszámmal. A forrólevegő-fúvókákat csak megfelelő szerszámmal cserélje. Az óngyűjtő tartályt csak hideg állapotban tisztítsa és cserélje. Szrőcsere Rendszeresen ellenőrizze a vákuum fő szűrőjének tisztaságát, és ha szükséges cserélje ki. Vigyázat! Ha szűrő nélkül dolgozik a vákuumegységgel, akkor az tönkremehet. A forrasztás megkezdése előtt ellenőrizze, hogy be van-e helyezve a fő szűrő! A szennyezett szrket veszélyes hulladékként kell kezelni. A kicserélt készülékalkatrészeket, szrt vagy a használt készüléket az Ön országának elírásai szerint ártalmatlanítsa. Viseljen megfelel védfelszerelést. Vigyázat! Csak eredeti WELLER alkatrészeket használjon. Garancia A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontke- reseti igényére. Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garan- ciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki. A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végez- nek rajta módosításokat. A műszaki változtatások jogát fenntartjuk! További információkért kérjük, látogasson el a weboldalra www.weller-tools.com.177

Készenléti hõfok Menü előhívása Szerszámparaméter A forrasztópákák markolatba épített használati felismeréssel (szenzorral) rendelkeznek, amely a forrasztópáka hűtési folyamatát automatikusan szabályozza. A hőmérséklet-lekapcsolás után automatikusan a készenléti hőmérséklet lesz beállítva. Készenléti idő (hőmérséklet-lekapcsolás) Menü előhívása Szerszámparaméter Ha nem használja a forrasztóeszközt, akkor a beállított standby (készenléti) idő elteltével a hőmérséklet a standby (készenléti) hőmérsékletre csökken. A kijelzőn „Standby” („Készenléti üzem- mód”) jelenik meg. Az kezelőgomb megnyomásával a készenléti állapot befejeződik. A pákába integrált szenzor felismeri az állapotváltozást és kikapcsolja a készenléti állapotot, miután a páka meg lesz mozdítva. Opció Leírás OFF készenléti idő ki van kapcsolva (gyári beállítás) 1-999 min készenléti idő , egyénileg beállítható --- Az eszköz nincs alátámasztva. AUTO-KI idő (automatikus kikapcsolási idő) Menü előhívása Szerszámparaméter Amikor nem használja a forrasztópákát, az AUTO-OFF idő eltelte után a forrasztópáka fűtése lekapcsol. A hőmérséklet-lekapcsolás a beállított készen- léti funkciótól függetlenül megtörténik. A tény- leges hőmérséklet villogva kerül kijelzésre és a maradványhő kijelzésére szolgál. A kijelzőn megjelenik a „AUTO-OFF“ felirat. Opció Leírás OFF az AUTO-OFF funkció ki van kapc- solva (gyári beállítás) 1-999 min az AUTO-OFF idő egyénileg beállítható. Érzékenység Menü előhívása Szerszámparaméter Opció Leírás Alacsony Nem Érzékeny – erős (hosszú) mozdulatra reagál Normál Normál (gyári beállítás) Magas Érzékeny - könnyed (rövid) mozdulatra reagál --- Az eszköz nincs alátámasztva. Forrólevegő max. időtartama WXHAP 200 Menü előhívása Szerszámparaméter A WXHAP 200 forrólevegő-áramának bekapc- solási ideje 1 másodperces lépésközzel 0 - 300 másodperc közé korlátozható. A gyári beállítás 0 másodperc („OFF“), azaz a légáram addig aktív, míg a forrólevegős páka gombját vagy az opcioná- lis lábkapcsolót nyomva tartja. Opció Leírás OFF nincs meghatározott időtartam (gyári beállítás) 1-300 s egyenként beállítható paramétermenü178

paramétermenü Offszet (Hőmérséklet-Offszet) Menü előhívása Szerszámparaméter A tényleges forrasztócsúcs-hőmérséklet egy hőmérséklet-eltérési érték bevitelével ± 40 °C-kal (± 72 °F) módosítható. Teljesítmény Menü előhívása Szerszámparaméter Ez a funkció meghatározza a forrasztópáka felfűtési jelleggörbéjét a beállított pákahőmérséklet eléréséhez. Opció Leírás Normál hozzáigazított (közepes) felfűtés (gyári beállítás) Minimum lassú felfűtés Maximum gyors felfűtés Billentyzár WXHAP 200 Menü előhívása Szerszámparaméter Ezzel a funkcióval a WXHAP 200 páka gyárilag beállított billentyűműködési módja módosítható. Opció Leírás OFF – ON A WXHAP 200 az első billentyűnyomásra bekapcsol, a következő billentyűnyomásra kikapcsol. Folyamatablak Menü előhívása Szerszámparaméter A folyamatablakban beállított hőmérséklet- tartomány meghatározza a potenciálmentes kapcsolási kimeneti jelek jellegét. Figyelmeztetés A LED körlámpával (pl. WXDP 120) felszerelt pákáknál a folyamatablakot a LED körlámpák világítási viszonyai határozzák meg. Állandó világítás jelenti a kiválasztott hmérséklet elérését, ill. ahmérséklet tartását a megadott folyamatablakon belül. A villogás a rendszer felftését, ill. a hmérséklet folyamatablakon kívüli értékét jelzi. Nyelv Menü előhívása Állomás paraméter CHN

CZE Český Hőmérséklet-verzió °C/°F (hőmérsékletegység) Menü előhívása Állomás paraméter Opció Leírás ° C Celsius ° F Fahrenheit179

paramétermenü Jelszó (reteszelési funkció) Menü előhívása Állomás paraméter A reteszelés bekapcsolása után a forrasztóbe- rendezésen csak a rögzített hőmérséklet gombok működnek. A többi beállítás csak a javítóállomás kireteszelése után módosítható ismét. Figyelmeztetés Amennyiben csak egy hmérsékletet kíván engedélyezni, az kezelgombokat (rögzített hmérséklet gombok) azonos hmérsékletértékre kell beállítani. A forrasztóberendezés reteszelése: Állítsa be a kívánt háromjegyű reteszelési kódot (001-999 között) a forgó-kiválasztó kerékkel. A reteszelés aktív (a kijelzőn egy lakat látható). A forrasztóberendezés reteszelésének felol- dása

1. Paramétermenü előhívása. Amennyiben a

reteszelés aktív, a jelszó-menüpont automati- kusan megnyílik. A kijelzőn megjelenik három csillag (***).

2. Állítsa be a háromjegyű reteszelési kódot a

forgó-kiválasztó kerékkel.

3. Hagyja jóvá a kódot a bevitel gombbal.

Elfelejtette a kódot? Kérjük, forduljon ügyfélszolgála- tunkhoz: technical-service@ weller-tools.com Előremenő vákuum csak a WXD 2 típusnál Menü előhívása Állomás paraméter A szivattyú idő előtti bekapcsolásának meg- akadályozására vagy a forrasztóállomás előírt előmelegítési idejének biztosítására beállítható a bekapcsolás késleltetése funkció Opció Leírás 0 sec OFF: az előremenő vákuum funkció kikapcsolva (gyári beállítás) 1-10 sec ON: az előremenő vákuum ideje egyénileg Vákuum utánfutása WXD 2 típusnál Menü előhívása Állomás paraméter A kiforrasztópáka eltömődésének megakadályo- zására beállítható a vákuum utánfutási ideje. Opció Leírás 0 sec OFF: a vákuum utánfutása funkció kikapcsolva (gyári beállítás) 1-10 sec ON: a vákuum utánfutási ideje egyéni- leg beállítható Gomb hangjelzés be/ki Menü előhívása Állomás paraméter Opció Leírás ON Bekapcsolva OFF Kikapcsolva180

paramétermenü Robotkimenet Menü előhívása Állomás paraméter A robotkimenet a készülék hátoldalán található. WX 1: OFF - ON - ZeroSmog - Stop&Go WX 2 / WXD 2: OFF- Bal - Jobb - Bal & Jobb - ZeroSmog - Stop&Go Opció Leírás Bal bal oldali szerszámcsatorna (gyári beállítás) Jobb jobb oldali szerszámcsatorna Bal & Jobb mindkét szerszámcsatorna ZeroSmog A hátsó potenciálmentes kapcsolókimenet szerszám használatakor zár. Opcionális adapterrel (WX HUB) bizonyos Zero Smog készülékek csatlakoztathatók. A hátoldalon lévő RS 232 interfész továbbra is működőképes. A kapcsolókimenet nyitva van Standby, AUTO-OFF, OFF esetén, vagy ha nincs szerszám csatlakoztatva. Stop&Go A hátsó RS 232 interfész egy optikai továbbító csatlakoztatására való, amelynek segítségével fényvezetőn át egy KHE/KHP kapcsolható. Szerszám használata esetén a kimenet aktiválódik. Emellett a potenciálmentes kapcso- lókimenet zárása is megtörténik. A kimenet ki van kapcsolva Standby, AUTO-OFF, OFF esetén, vagy ha nincs szerszám csatlakoztatva. Figyelmeztetés Amennyiben a robot elérte a munkahmérsékletet, a kijelzn egy – ok – je- lenik meg. Zero Smog + Stop&Go esetén nem Lábkapcsolót (csak a WXD 2 típusnál + WXA 2) Menü előhívása Állomás paraméter A szivattyú idő előtti bekapcsolásának meg- akadályozására vagy a forrasztóállomás előírt előmelegítési idejének biztosítására beállítható a bekapcsolás késleltetése funkció Opció Leírás OFF kikapcsolva ON bekapcsolva A RS232 portot lábkapcsoló bemenetként kongurálja a rendszer a légáram aktiválásához. Kiegészítő eszköz csatlakoztatása Vegye gyelembe az áttekintő ábrákat. Kiegészítő eszközöket a forrasztóberendezés előlapján található csatlakozóhoz és/vagy a hátoldali csatlakozóhoz lehet csatlakoztatni. A forrasztóberendezés automatikusan felismeri, milyen kiegészítő eszköz van csatlakoztatva. Ezt aforrasztóberendezés a bal (elülső csatlakozó) vagy a jobb (hátsó csatlakozó) oldalon jelzi ki egy szimbólummal vagy a csatlakoztatott kiegészítő eszköz nevével. Kiegészítő eszközök paraméterei beállítása

1. Válassza ki a kiegészítő eszközt a kiegészítő

eszköz gombbal (elöl/hátul). A kijelzőn megjelenik a beállítható paraméter (pl. fordulatszám).

2. Állítsa be a kívánt értéket a forgó-kiválasztó

3. Hagyja jóvá az értéket a bevitel gombbal.181

Mszaki Adatok Forrasztó Forrasztó kiforrasztó berendezések Forrólevegős állomás

WX 1 WX 2 WXD 2 WXA 2

Méretek H x Sz x M 170 x 151 x 130 mm 6,69 x 5,94 x 5,12 inch Tömeg ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg Hálózati feszültség 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz Teljesítményfelvétel 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) Érintésvédelmi osztály I, antisztatikus ház III, Forrasztószerszám Biztosíték T2 A (230 V) T4 A (120 V) Hőmérséklet-tartomány Celsius: 100 - 450°C (550°C) Fahrenheit: 200 - 850°F (999°F) A szabályozható hőmérséklettartomány a szerszámtól függ. Hőmérséklet-pontosság ± 9 °C ± 17 °F Hőmérséklet-stabilitás ± 2 °C ± 4 °F Feszültségkiegyenlítő hüvely 3,5 mm-es kapcsolókilincs-hüvelyen keresztül a készülék hátoldalán. Kezelőpanel 255 x 128 dots / Háttérvilágítás Interfész A vezérlőkészülék előlapján USB csatlakozó található a rmware frissítéshez, paraméterezéshez, felügyelethez és adatnaplózáshoz (WX-Monitor szoftverrel). Levegőfogyasztás - 35 l / min max. vákuum 75 kPA (10,9 psi)

Sűrítettlevegő-csatlakozó - sűrített levegő- tömlő külső átmérőjű 6 mm (0,24“) sűrített levegő- tömlő külső átmérőjű 6 mm (0,24“) sűrített levegő - 400 - 600 kPA bemeneti nyomású (58-87 psi) olaj- mentes, száraz sűrített levegő

kPA bemeneti nyomású (58-87 psi) olaj- mentes, száraz sűrített levegő, vagy nitrogén (N2) Levegőmennyiség - kb. 0-18 l/ min 6 bar esetén182

Hibaüzenetek és hibaelhárítás Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések Kijelző „- - -“ A szerszám nem lett felismerve A szerszám meghibásodott Ellenőrizze a szerszám csatlakozását a készülékhez Ellenőrizze a csatlakoztatott szerszámot A kijelző nem működik a kijelző ki van kapcsolva Nincs hálózati feszültség Kapcsolja be a hálózati kapcsolót Ellenőrizze a hálózati feszültséget Ellenőrizze a készülék biztosítékát OFF A csatorna nem kapcsolható be Túlterhelésvédelem Csatorna kikapcsolva Csak egy páka használható. WXD 2: A kiforrasztószerszámon nincs vákuum A vákuum nincs csatlakoztatva A kiforrasztófúvóka eltömődött A sűrített levegő nincs csatlakoztatva vagy a csatlakoztatás hibás Csatlakoztassa a vákuumtömlőt a vákuumcsatlakozóra Tartsa karban tisztító szerszámmal a kiforrasztófúvókát Csatlakoztassa a sűrített levegőt a sűrítettlevegő- csatlakozóra vagy ellenőrizze a csatlakozást WXD 2: A kiforrasztószerszámon nem elegendő a vákuum A kiforrasztószerszám szűrőpatrona megtelt A forrasztóállomás szűrőpatrona megtelt Cserélje ki a kiforrasztószerszám szűrőpatronát Cserélje ki a forrasztóállomás főszűrőjének betétét WXA 2: A forrólevegős pákánál nincs levegő Levegőtömlő nincs csatla- koztatva A sűrített levegő nincs csatlakoztatva vagy a csatlakoztatás hibás Csatlakoztassa a sűrített levegőt a sűrítettlevegő- csatlakozóra vagy ellenőrizze a csatlakozást Csatlakoztassa a légtömlőt a WXA 2 készülékre, vagy ellenőrizze a csatlakozást csatlakozó hátul Zero Smog/ WHP/PC/ WFV 60A típusnál ez a funkció nincs Robotkimenet Stop/Go-ra van állítva A Stop & Go funkció aktiválása; Vagy az elülső RS 232 interfész használata csatlakozó elöl Zero Smog/ WHP/PC/ WFV 60A típusnál ez a funkció nincs183

Szimbólumok Figyelem! Olvassa el a kezelési útmutatót! A készüléken való munkavégzés előtt mindig húzza ki a csatlakozó dugót a csatlakozó aljzatból. Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely Feszültségkiegyenlítő hüvely CE-jelölés Biztosíték Biztonsági transzformátor Forrasztás Kiforrasztás Forrólevegő Ártalmatlanítás Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elek- tromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani. A kicserélt készülé- kalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa. Eredeti megfelelőségi nyilatkozat Forrasztó WX1, WX2 kiforrasztó berendezések WXD 2 Forrólevegős állomás WXA 2 Szerszám WXP 65, WXP 120, WXP 200, WXMP, WXMT Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait: 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS) Alkalmazott harmonizált szabványok: DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10 DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08 DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04 DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02 Besigheim, 2014-07-30 T. Fischer S. Hofmann Műszaki vezető Ügyvezető A műszaki dokumentáció összeállítására jogosult személy. Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany184
