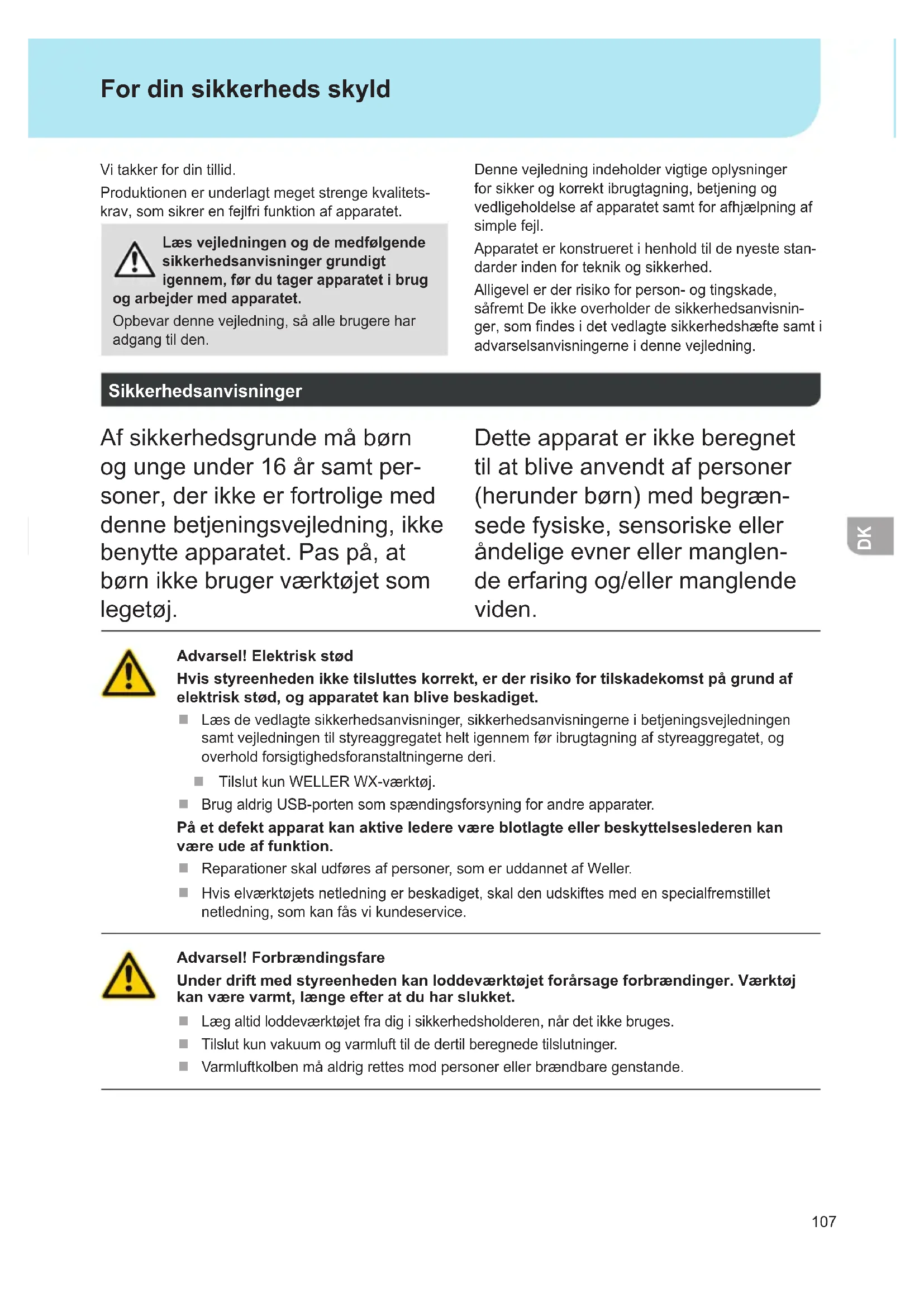

Vi takker for din tillid. Produktionen er underlagt meget strenge kvalitets- krav, som sikrer en fejlfri funktion af apparatet. Læs vejledningen og de medfølgende sikkerhedsanvisninger grundigt igennem, før du tager apparatet i brug og arbejder med apparatet. Opbevar denne vejledning, så alle brugere har adgang til den. Denne vejledning indeholder vigtige oplysninger for sikker og korrekt ibrugtagning, betjening og vedligeholdelse af apparatet samt for afhjælpning af simple fejl. Apparatet er konstrueret i henhold til de nyeste stan- darder inden for teknik og sikkerhed. Alligevel er der risiko for person- og tingskade, såfremt De ikke overholder de sikkerhedsanvisnin- ger, som ndes i det vedlagte sikkerhedshæfte samt i advarselsanvisningerne i denne vejledning. Sikkerhedsanvisninger Af sikkerhedsgrunde må børn og unge under 16 år samt per- soner, der ikke er fortrolige med denne betjeningsvejledning, ikke benytte apparatet. Pas på, at børn ikke bruger værktøjet som legetøj. Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med begræn- sede fysiske, sensoriske eller åndelige evner eller manglen- de erfaring og/eller manglende viden. Advarsel! Elektrisk stød Hvis styreenheden ikke tilsluttes korrekt, er der risiko for tilskadekomst på grund af elektrisk stød, og apparatet kan blive beskadiget. Læs de vedlagte sikkerhedsanvisninger, sikkerhedsanvisningerne i betjeningsvejledningen samt vejledningen til styreaggregatet helt igennem før ibrugtagning af styreaggregatet, og overhold forsigtighedsforanstaltningerne deri. Tilslut kun WELLER WX-værktøj. Brug aldrig USB-porten som spændingsforsyning for andre apparater. På et defekt apparat kan aktive ledere være blotlagte eller beskyttelseslederen kan være ude af funktion. Reparationer skal udføres af personer, som er uddannet af Weller. Hvis elværktøjets netledning er beskadiget, skal den udskiftes med en specialfremstillet netledning, som kan fås vi kundeservice. Advarsel! Forbrændingsfare Under drift med styreenheden kan loddeværktøjet forårsage forbrændinger. Værktøj kan være varmt, længe efter at du har slukket. Læg altid loddeværktøjet fra dig i sikkerhedsholderen, når det ikke bruges. Tilslut kun vakuum og varmluft til de dertil beregnede tilslutninger. Varmluftkolben må aldrig rettes mod personer eller brændbare genstande. For din sikkerheds skyld108

For din sikkerheds skyld Tiltænkt Formål Forsyningsenhed til WELLER WX-loddeværktøj. Anvend altid loddestationen / aoddestationen / varmluftstationen i henhold til det i betjenings- vejledningen beskrevne formål til lodning og aodning under de i vejledningen beskrevne betingelser. Brændbare gasser og væsker må ikke udsuges. Apparatet må kun bruges med de dertil beregnede lterpatroner, som skal være indsat korrekt. Udskift fyldte lterpatroner. Brug kun apparatet indendørs. Skal beskyttes mod fugt og direkte sollys. Bestemmelsesmæssig brug omfatter også, at Man følger denne vejledning, Man overholder al supplerende dokumentation, Man overholder nationale arbejdsmiljøforskrifter gældende på anvendelsesstedet. Producenten fraskriver sig ethvert ansvar for selvudførte forandringer på apparatet. Brugergrupper På grund af varierende høje risici og potentielle farer må visse arbejdstrin kun udføres af uddannede fagfolk. Arbejdstrin Brugergrupper Fastsættelse af loddeparametre Fagpersonale med teknisk uddannelse Udskiftning af elektriske af reservedele Elektriker Fastsættelse af vedligeholdelsesintervaller Sikkerhedsrepræsentant Betjening Filterskift Lægmænd Betjening Filterskift Udskiftning af elektriske af reservedele Tekniske lærlinge under vejledning og opsyn af en uddannet fagmand Ibrugtagning af apparatet Bemærk! Se betjeningsvejledningen til de tilsluttede apparater. Tag apparatet i brug som beskrevet i kapitlet „Ibrugtagning“. Kontroller, om netspændingen stemmer overens med oplysningerne på types- kiltet. Tilslut kun maskine til stikdåsen i slukket tilstand. Efter tilkobling af apparatet gennemfører mikropro- cessoren en selvtest og udlæser de parameter- værdier, som er lagret i værktøjet. Den nominelle temperatur og de faste tempera- turer er gemt i værktøjet. Den faktiske temperatur stiger til nominel temperatur (= loddeværktøjet opvarmes). WXA 2: Kvælstof N2 reducerer oxidationen, og usmidlet forbliver længere aktivt. Vi anbefaler kvælstof N2, som kan købes i handlen i stålasker. Flasken skal være udstyret med en trykreduktions- ventil 0-10 bar.109

Lodning og aodning Udfør loddearbejdet i overensstemmelse med bet- jeningsvejledningen til det tilsluttede loddeværktøj. Behandling af loddespidser Påfør loddemiddel på den selektive og fortinningsbare loddespids ved første opvarm- ning. Dette fjerner oxidbelægninger og urenheder på loddespidsen, som er opstået i forbindelse med opbevaring. Sørg for, at loddespidsen er godt fortinnet før pauser i loddearbejdet og før fralægning af loddekolben. Anvend ikke for aggressive usmidler. Sørg altid for, at loddespidserne sidder korrekt. Vælg en så lav arbejdstemperatur som mulig. Vælg den størst mulige loddespidsform i forhold til formålet Tommelngerregel: ca. lige så stor som loddepuden. Sørg for varmeoverførsel over en stor ade mellem loddespids og loddested, idet du sørger for at fortinne loddespidsen ordentligt. Sluk loddesystemet ved længere pauser i arbejdet, eller anvend Wellers funktion til temperatursænkning, når loddesystemet ikke anvendes. Påfør loddemiddel på spidsen, før du lægger loddekolben væk i længere tid. Påfør loddemidlet direkte på loddestedet ikke på loddespidsen. Udskift loddespidserne med det tilhørende værktøj. Undgå at udøve mekanisk kraft på loddespidsen. Bemærk Styreenhederne er indjusteret efter medium loddespidsstørrelser. Afvigelser kan forekomme som følge af spidsudskiftning eller anvendelse af andre former for spidser. WX 2, WXD 2, WXA 2: Overbelastningsafbryder (255 W) For at undgå overbelastning af en WX station de- aktiveres én kanal automatisk ved en værktøjsef- fekt på begge kanaler på over 255 watt (Auto-Off). Desuden foretages en overbelastningsfrakobling ved tilslutning af følgende værktøjskombinationer: f.eks. - 2 WXHP 120 varmeplader - En WXHP 120 varmeplade og en aodningskol- be WXDP 120 eller WXDV 120 Spændingsudligning

Gennem forskellig indstilling af 3,5 mm klinkebøsningen er 4 varianter mulige: a Direkte jordet Uden stik (leveringstilstand). b Spændingsudligning Med stik, udligningsledning på mellem- kontakt. c Spændingsfri Med stik d Indirekte jordet Med stik og modstand loddet i. Jording via den valgte modstand. For din sikkerheds skyld110

For din sikkerheds skyld Gennemførelse af rmware-opdatering Bemærk Man må ikke slukke loddestationen, mens rmware-opdateringen kører.

Firmware-opdateringen gennemføres automatisk. Hvis du allerede har installeret en nyere rmware- version, ændres den ikke. Pleje og vedligeholdelse Advarsel! Træk stik ud af stikdåsen før alle arbe- jder på maskinen. Rengør betjeningspanelet med en egnet rengøringsklud, når det er tilsmudset. Luk interfaces, der ikke anvendes, med en lukke- kappe. Advarsel! Forbrændingsfare Skift af loddespids kun i kold tilstand Skift af sugedyse og rengøring kun i varm tilstand med passende værktøj Skift af varmluftdyse kun med passende værktøj Tinopsamlingsbeholderen må kun rengøres eller skiftes i kold tilstand Filterskift Hovedltret for vakuum skal regelmæssigt kontrol- leres for forurening og om nødvendigt udskiftes. Advarsel! Ødelæggelse af vakuumenheden gennem drift uden lter. Kontroller, før loddearbejderne påbegyndes, at et hovedlter er lagt i! Tilsmudsede ltre skal behandles som spe- cialaffald. Bortskaffelse af udskiftede dele, ltre eller ældre apparater skal ske i henhold til reglerne om affaldshåndtering i det pågældende land. Brug egnede værnemidler. Advarsel! Anvend kun originale reservedele. Garanti Købers reklamationsret forældes et år efter, at va- ren er kommet i dennes besiddelse. Dette gælder ikke for købers regreskrav i henhold til §§ 478, 479 BGB (tysk ret). Vi hæfter kun for garantier afgivet af os, såfremt beskaffenheds- og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“. Garantien bortfalder ved forkert brug eller indgreb udført af ukvalicerede personer. Forbehold for tekniske ændringer! Mere information fås på www.weller-tools.com.111

Standby temp. Åbning af menu Tool-parameter Loddeværktøjet har en brugsregistrering (sensor) i grebet, som automatisk påbegynder afkølingen, når værktøjet ikke anvendes. Når en temperatur er koblet fra, indstilles automa- tisk en standbytemperatur. Standby tid (temperaturafbrydelse) Åbning af menu Tool-parameter Når loddeværktøjet ikke anvendes, sænkes temperaturen til standbytemperatur efter udløbet af den indstillede standbytid. På displayet vises „Standby“. Hvis man trykker på betjeningstasten afsluttes denne standby-tilstand. Sensoren integreret i værktøjet registrerer tilstandsændringen og deaktiverer standby-tilstanden, så snart værktøjet bevæges. Funktion Beskrivelse OFF Standby-tid er frakoblet (fabriksind- stilling) 1-999 min Standby-tid, kan indstilles individuelt --- Værktøj understøttes ikke AUTO-OFF tid (automatisk slukketid ) Åbning af menu Tool-parameter Hvis loddeværktøjet ikke anvendes, slukkes lodde- værktøjets varmesystem efter udløb af AUTO- OFF- tiden. Temperaturen afbrydes uafhængigt af den indstil- lede standby- funktion. Den faktiske temperatur vises af en blinkende indikator, og derved vises restvarmen. På displayet vises „AUTO-OFF“. Funktion Beskrivelse OFF AUTO-OFF-funktionen er deaktive- ret (fabriksindstilling) 1-999 min AUTO-OFF-tid, kan indstilles indi- viduelt. Følsomhed Åbning af menu Tool-parameter Funktion Beskrivelse Lav Ufølsom – reagerer på kraftige (langvarige) bevægelser Normal Standard (fabriksindstilling) Høj Følsom - reagerer på lette (kortvarige) bevægelser --- Værktøj understøttes ikke Maks. varmluftsvarighed WXHAP 200 Hentning af menu Tool-parameter Tilkoblingstiden for WXHAP 200‘s varmluftsstrøm kan begrænses i trin på 1 fra 300 sekunder. Standardindstillingen er 0 sek. („OFF“), dvs. luftstrømmen aktiveres, så længe tasten på varmluftskolben eller fodkontakten (ekstratilbehør) er trykket ned. Funktion Beskrivelse OFF Der er ikke deneret nogen varighed (fabriksindstilling) 1-300 s Kan indstilles individuelt Offset (Temperatur-Offset) Hentning af menu Tool-parameter Den reelle loddespidstemperatur kan via indtast- ning af temperatur- offset justeres med ± 40 °C (± 72 °F). Parametermenuen112

Parametermenuen Vælg område Hentning af menu Tool-parameter Funktionen bestemmer loddeværktøjets opvarm- ning for at nå den indstillede værktøjstemperatur. Funktion Beskrivelse Standard ilpasset (mellem) opvarmning (fabrik- sindstilling) Min. langsom opvarmning Max. hurtig opvarmning Låsning af taster WXHAP 200 Hentning af menu Tool-parameter Med denne funktion er det muligt at ændre de fabriksindstillede tasteegenskaber for WXHAP 200-koblen. Funkti-

Beskrivelse OFF – ON WXHAP 200 tændes med et tryk på tasten og slukkes med endnu et tryk. Procesvindue Hentning af menu Tool-parameter Det temperaturområde, der er indstillet i pro- cesvinduet, bestemmer signaleringen ved den spændingsfri udgang. Bemærk Ved værktøj med LED ringlys (f. eks. WXDP 120) bestemmer procesvinduet lysforholdet på LED ringlyset. Konstant lys betyder, at den forvalgte temperatur er opnået, hhv. at temperaturen er inden for det anførte procesvindue. Blinkende lys signalerer, at systemet opvarmes, hhv. at temperaturen er uden for procesvinduet. Sprog Hentning af menu Stationsparameter CHN

Parametermenuen Password (låsefunktion) Hentning af menu Stationsparameter Efter tilkobling af låsefunktionen kan man på loddestationen kun betjene fasttemperaturtaster- ne. Alle andre indstillinger er fastlåste, så længe låsefunktionen er tilkoblet. Bemærk Hvis der kun skal være en temperaturværdi til rådighed, skal betjeningstasterne (fast-tempera- tur-taster) indstilles til den samme temperatur- værdi. Låsning af loddestation: Indstil den ønskede trecifrede låsekode (mellem 001-999) med dreje-/klikhjulet. Blokeringen er aktiv (på displayet ses en lås). Oplåsning af loddestation

1. Hentning af parametermenu. Hvis blokeringen

er aktiv, åbnes adgangskode-menupunktet automatisk. På displayet vises tre stjerner (***).

2. Indstil den trecifrede låsekode med dreje-/

3. Bekræft koden med returtasten.

Beskrivelse 0 sec OFF: Vakuum-forløb er deaktiveret (fabriksindstilling) 1-10 sec ON: Vakuum-forløbstid, kan indstilles individuelt Vakuum-efterløb kun WXD 2 Hentning af menu Stationsparameter For at forhindre at aoddekolben tilstoppes, kan der indstilles en vakuum-efterløbstid. Funkti-

Beskrivelse 0 sec OFF: Vakuum-efterløb er deaktiveret (fabriksindstilling) 1-10 sec ON: Vakuum-efterløbstid, kan indstilles individuelt Tastelyd til/fra Hentning af menu Stationsparameter Funktion Beskrivelse ON Tilkoblet OFF Frakoblet Robotudgang Hentning af menu Stationsparameter Robotudgangen ndes på bagsiden af apparatet. WX 1: OFF - ON - ZeroSmog - Stop&Go WX 2 / WXD 2: OFF- Venstre - Højre - Venstre & Højre - ZeroSmog - Stop&Go114

Parametermenuen Funktion Beskrivelse Venstre venstre værktøjskanal (fabriksindstilling) Højre højre værktøjskanal Venstre & Højre begge værktøjskanaler ZeroSmog Den bageste potentialfri koblingsudgang lukkes ved brug af et værktøj. Med adapte- ren (WX HUB), der fås som ekstratilbehør, kan der bestemte Zero Smog tilsluttes. RS 232-porten bagpå fungerer fortsat. Koblingsudgangen er åben ved Standby, AUTO-OFF, OFF eller når der ikke er isat noget værktøj. Stop&Go Den bageste RS 232-port anvendes til aktivering af en optotransmitter for at kunne aktivere en KHE/KHP via en lysleder. Ved anvendelse af et værktøj aktiveres udgangen. Endvidere lukkes den potentialfri koblingsudgang. Udgangen er deaktiveret ved Standby, AUTO-OFF, OFF eller når der ikke er isat noget værktøj. Bemærk Hvis arbejdstemperaturen for robotten er opnået, vises – ok - på displayet. ikke ved Zero Smog + Stop&Go Fodkontakten (kun WXD 2 + WXA 2) Hentning af menu Stationsparameter Der kan indstilles en tilkoblingsforsinkelse for at forhindre, at pumpen starter for tidligt eller sikre, at en deneret opvarmningstid for loddestedet overholdes. Funktion Beskrivelse OFF frakoblet ON tilkoblet Porten RS232 kongureres som fodkontaktindgang, til aktivering af luftstrøm- men. Tilslutning af ekstra apparater Se oversigtstegningerne. Man kan enten tilslutte ekstra apparater via interfacet på forsiden og/eller via interfacet på bagsiden af loddestationen. Loddestationen registrerer automatisk, hvilket eks- tra apparat, der er tilsluttet. loddestationen viser i venstre side (interface på forsiden eller i højre side (interface på bagsiden) symbolet eller navnet på det tilsluttede ekstra apparat. Indstilling af parametre for ekstra apparater

1. Vælg ekstra apparat via tasten til ekstra appara-

ter (foran/bagpå). Der vises et indstilleligt parameter på displayet (f. Eks. Omdrejningstal).

2. Indstil den ønskede værdi med dreje-/klikhjulet.

3. Bekræft værdien med returtasten115

Dimensioner L x B x H 170 x 151 x 130 mm 6,69 x 5,94 x 5,12 inch Vægt ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg Netspænding 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz Effektoptagelse 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) Beskyttelsesklasse I, Kabinet antistatisk III, Loddeværktøj Sikring T2 A (230 V) T4 A (120 V) Temperaturområde Celsius: 100 - 450°C (550°C) Fahrenheit: 200 - 850°F (999°F) Regulerbart temperaturinterval afhænger af værktøjet. Temperaturnøjagtighed ± 9 °C ± 17 °F Temperaturstabilitet ± 2 °C ± 4 °F Spændingsudligning Over en 3,5 mm klinkebøsning på apparatets bagside. Display 255 x 128 dots / Baggrundsbelysning Interface Styreenheden er forsynet med en USB-port på forsiden til rmware- opdatering, parametrering, overvågning og datalogning (ved hjælp af WX-Monitor-software). Luftforbrug - 35 l / min Maks. undertryk 75 kPA (10,9 psi)

Luftmængde - ca. 0-18 l/min ved 6 bar116

Fejlmeldinger og fejlafhjælpning Melding/symptom Mulig årsag Mulig afhjælpning Visning „- - -“ Værktøj ikke identiceret Værktøj defekt Tjek tilslutningen af værktøjet på apparatet Tjek tilsluttet værktøj Ingen displayfunktion display slukket manglende netspænding Tænd for hovedafbryderen Tjek netspændingen Tjek apparatsikring OFF Kanal kan ikke aktiveres Overbelastningsafbrydelse Kanal frakoblet Der kan kun anvendes en kolbe. WXD 2: Manglende vakuum ved aod- deværktøj Vakuum ikke tilsluttet Aoddedyse tilstoppet Trykluft forkert eller slet ikke tilsluttet Tilslut vakuumslangen til vakuumtilslutningen Rens aoddedyse med rengøringsværktøj Kontroller trykluftforbindelsen, eller tilslut trykluft til tryklufttils- lutningen WXD 2: Manglende vakuum ved aod- deværktøj Filterpatron ved aodde- værktøj fuld Hovedlter ved loddestation fuld Udskift lterpatronen ved aoddeværktøjet Udskift hovedlterindsatsen ved loddestationen WXA 2: Der er ingen luft på varmlufts- kolben Luftslange ikke tilsluttet Trykluft forkert eller slet ikke tilsluttet Tilslut eller kontrollér trykluft på tryklufttilslutningen Tilslut eller kontrollér luftslangen fra kolben til WXA 2 interface bag Fungerer ikke med Zero Smog/

Robotudgang indstillet til Stop/

Deaktiver Stop & Go-funktion; Eller brug RS 232-interface foran interface for Fungerer ikke med Zero Smog/

Symboler Bemærk! Læs betjeningsvejledningen! Før gennemførelse af arbejder på apparat skal stikket altid trækkes ud af stikkontakten. ESD-korrekt design og ESD-kor- rekt arbejdsplads Spændingsudligning CE-mærke Sikring Sikkerhedstransformator Lodning Aodning Varmluft Bortskaffelse Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt lværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt. Bortskaffelse af udskiftede dele, ltre eller ældre apparater skal ske i henhold til reglerne om affaldshåndtering i det pågældende land. Original overensstemmelseserklæring Loddestationer WX1, WX2 Aoddestationer WXD 2 Varmluftstation WXA 2 Værktøj WXP 65, WXP 120, WXP 200, WXMP, WXMT Vi erklærer, at de nævnte produkter opfylder bestemmelserne i følgende direktiver: 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS) Anvendte harmoniserede standarder: DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10 DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08 DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04 DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02 Besigheim, 2014-07-30 T. Fischer S. Hofmann Teknisk chef Direktør Bemyndiger udarbejdelse af den tekniske dokumentation. Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany118
