РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T0053420699N Weller

Pусский Технические характеристики | Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè | Управление с помощью меню | Уход и обслуживание | Гарантия

За Вашата безопасност240

2. Сложете стик в USB-интерфейса.

CZE Český Температурна версия °C/°F Повикване на менюто параметри Station опция Описание ° C Целзий ° F Фаренхайт245

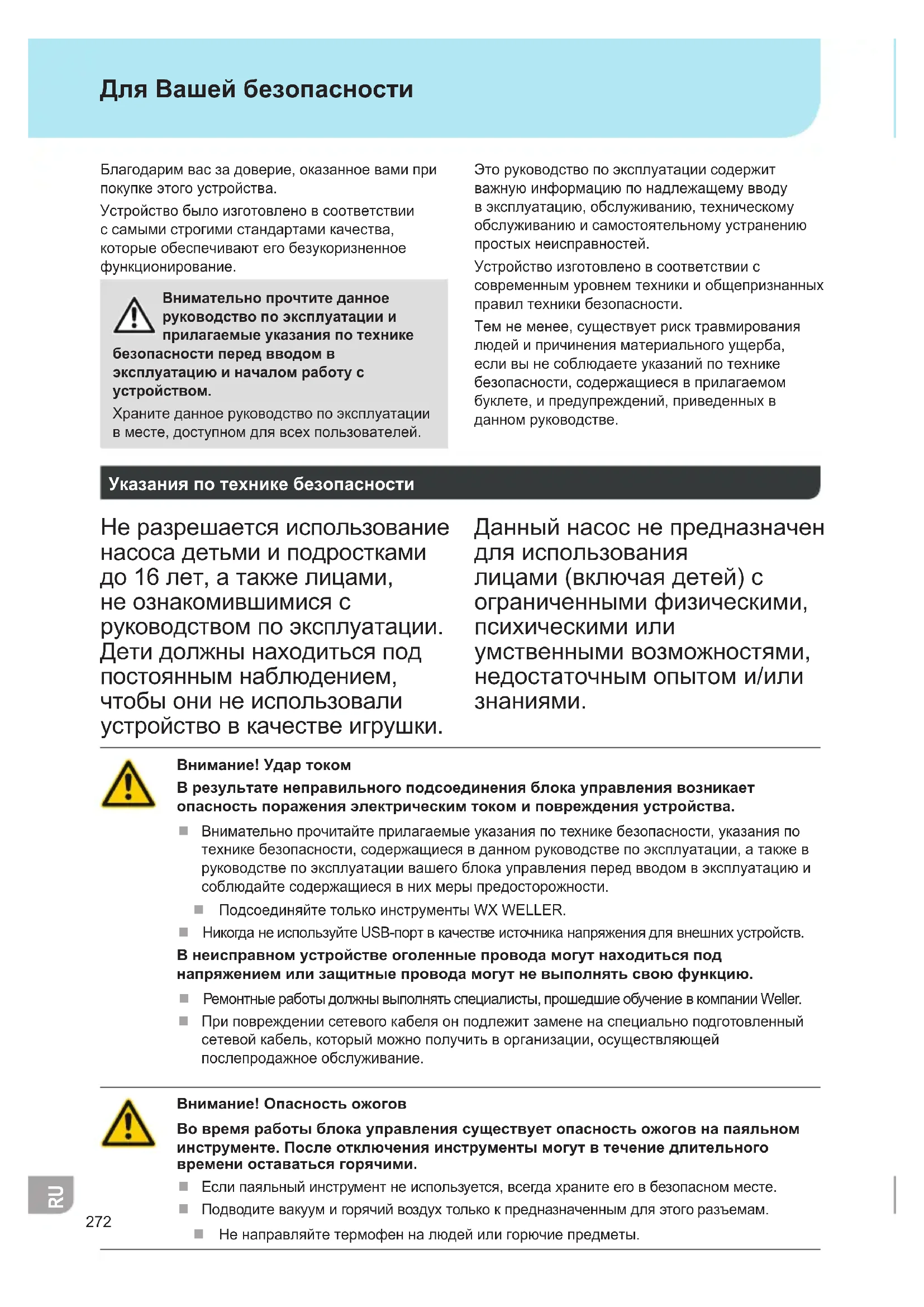

Благодарим вас за доверие, оказанное вами при покупке этого устройства. Устройство было изготовлено в соответствии с самыми строгими стандартами качества, которые обеспечивают его безукоризненное функционирование. Внимательно прочтите данное руководство по эксплуатации и прилагаемые указания по технике безопасности перед вводом в эксплуатацию и началом работу с устройством. Храните данное руководство по эксплуатации в месте, доступном для всех пользователей. Это руководство по эксплуатации содержит важную информацию по надлежащему вводу в эксплуатацию, обслуживанию, техническому обслуживанию и самостоятельному устранению простых неисправностей. Устройство изготовлено в соответствии с современным уровнем техники и общепризнанных правил техники безопасности. Тем не менее, существует риск травмирования людей и причинения материального ущерба, если вы не соблюдаете указаний по технике безопасности, содержащиеся в прилагаемом буклете, и предупреждений, приведенных в данном руководстве. Указания по технике безопасности Не разрешается использование насоса детьми и подростками до 16 лет, а также лицами, не ознакомившимися с руководством по эксплуатации. Дети должны находиться под постоянным наблюдением, чтобы они не использовали устройство в качестве игрушки. Данный насос не предназначен для использования лицами (включая детей) с ограниченными физическими, психическими или умственными возможностями, недостаточным опытом и/или

Внимание! Удар током В результате неправильного подсоединения блока управления возникает опасность поражения электрическим током и повреждения устройства. Внимательно прочитайте прилагаемые указания по технике безопасности, указания по технике безопасности, содержащиеся в данном руководстве по эксплуатации, а также в руководстве по эксплуатации вашего блока управления перед вводом в эксплуатацию и соблюдайте содержащиеся в них меры предосторожности. Подсоединяйте только инструменты WX WELLER. Никогда не используйте USB-порт в качестве источника напряжения для внешних устройств. В неисправном устройстве оголенные провода могут находиться под напряжением или защитные провода могут не выполнять свою функцию. Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller. При повреждении сетевого кабеля он подлежит замене на специально подготовленный сетевой кабель, который можно получить в организации, осуществляющей послепродажное обслуживание. Внимание! Опасность ожогов Во время работы блока управления существует опасность ожогов на паяльном инструменте. После отключения инструменты могут в течение длительного времени оставаться горячими. Если паяльный инструмент не используется, всегда храните его в безопасном месте. Подводите вакуум и горячий воздух только к предназначенным для этого разъемам. Не направляйте термофен на людей или горючие предметы. Для Вашей безопасности273

Для Вашей безопасности Использование по назначению Блок подготовки воздуха для паяльных инструментов WX WELLER. 0 Отсасывание горючих газов и жидкостей не разрешено Инструмент разрешается эксплуатировать только с правильно установленными и предназначенными для этого патронами фильтра. Замените заполненные патроны

Используйте инструмент только в помещениях. Защищайте от воздействия влаги и от прямого солнечного излучения. Использование по назначению также подразумевает, что вы соблюдайте данное руководство по эксплуатации, соблюдаете все дополнительные сопроводительные документы, соблюдайте национальные правила предупреждения несчастных случаев по месту использования. Изготовитель не несет ответственности за самовольное внесение изменений в конструкцию устройства. Группы пользователей По причине возникновения различных рисков и потенциальных опасностей некоторые рабочие операции разрешается выполнять только обученным квалифицированным специалистам. Рабочая операция Группы пользователей Установка параметров пайки Квалифицированный персонал с техническим образованием Замена электрических запасных деталей Профессиональный электрик Установка интервалов технического обслуживания Специалист по технике безопасности Обслуживание Замена фильтров Неспециалисты Обслуживание Замена фильтров Замена электрических запасных деталей Ученики производственно-технического обучения под руководством и наблюдением квалифицированного специалиста, обладающего соответствующим образованием Ввод устройства в эксплуатацию

Соблюдайте соответствующие руководства по эксплуатации подсоединяемых устройств. Вводите устройство в эксплуатацию так, как описано в главе „Ввод в эксплуатацию“. Убедитесь, что напряжение сети соответствует параметрам, указанным на заводской табличке. Перед подсоединением устройства к розетке убедитесь, что оно выключено. После включения устройства микропроцессор выполняет самодиагностику и считывает значения параметров, хранящихся в инструменте. Заданная температура и фиксированные температуры хранятся в памяти инструмента. Фактическое значение температуры повышается до заданной температуры (= паяльный инструмент нагревается).274

Пайка и выпайка Выполняйте паяльные работы в соответствии с руководством по эксплуатации подсоединенного паяльного инструмента. Обращение с жалами паяльников Перед первым нагревом смочите луженую часть жала для селективной пайки припоем. Это устраняет слои окисной пленки, образующейся при хранении, и неровности

Во время перерывов в пайке и перед тем, как отложить паяльник в сторону, следите за тем, чтобы жало было хорошо облужено. Не используйте агрессивные флюсы. Всегда следите за правильностью установки

Выбирайте наиболее низкую рабочую температуру. Проверка эффективности В соответствии с общими предписаниями по безопасности и охране труда Объединения отраслевых производственных союзов необходимо регулярно, не менее одного раза в год, проверять пылеудаляющие установки на их безупречное функционирование и эффективность (Технические правила по обращению с опасными веществами 528 BGETF). Смочите жало припоем, прежде чем отложить паяльник на длительное время. Наносите припой непосредственно на место пайки, а не на жало. Используйте соответствующий инструмент для

Не прикладывайте механическую силу к жалу.

Блоки управления отрегулированы на средний размер жала. При замене жала или использовании других форм острия могут возникнуть отклонения. Выравнивание потенциалов

Благодаря различной схеме подключения гнезда 3,5 мм возможны 4 варианта: a С жестким заземлением Без сетевой вилки (состояние при

b Выравнивание потенциалов С сетевой вилкой, уравнительный провод на среднем контакте. c Беспотенциальный С сетевой вилкой d С мягким заземлением С сетевой вилкой и припаянным резистором. Заземление через выбранный резистор Выполнение обновления микропрограммного обеспечения

Во время обновления микропрограммного обеспечения станцию выключать нельзя.

1. Выключите станцию.

2. Вставить флэш-карту в USB-порт.

3. Включите станцию.

Обновление микропрограммного обеспечения выполняется автоматически. Если вы уже инсталлировали более новое микропрограммное обеспечение на вашей станции, оно не подвергнется изменению. Для Вашей безопасности275

Для Вашей безопасности Уход и техническое обслуживание

Перед началом любых работ выньте сетевую вилку устройства из розетки. При наличии загрязнений очистить панель управления с помощью соответствующей чистящей салфетки. Закрыть неиспользуемые порты защитным

Внимание! Опасность ожогов Замена жал только в холодном

Замена насадок и чистка только в нагретом состоянии с помощью пригодного инструмента Замена нагретых насадок только с помощью пригодного инструмента Очистка и замена емкости для сбора припоя только в холодном

Замена фильтров Регулярно проверяйте главный фильтр для вакуума и, при необходимости, заменяйте.

Разрушение вакуумного блока при работе без

Прежде чем приступить к выполнению пайки, проверьте, установлен ли главный фильтр! С использованными фильтрами необходимо обращаться как со спецотходами. Передавайте на утилизацию замененные детали устройства, фильтры и устаревшие устройства в соответствии с нормативными постановлениями вашей

Работайте с использованием подходящего защитного оснащения.

Используйте только оригинальные запасные части WELLER.

Гарантийные требования покупателя истекают через год после доставки. Это не относится к регрессным требованиям покупателя в соответствии с §§ 478, 479 ГК ФРГ. Мы будем нести ответственность по предоставленной нами гарантии только в том случае, если гарантия качества или долговечности была предоставлена нами в письменной форме и с использованием термина „Гарантия“. Гарантия аннулируется при ненадлежащем использовании или в результате вмешательства, предпринятого неквалифицированными лицами. Оставляем за собой право на технические

Для получения дополнительной информации обратитесь www.weller-tools.com.276

Tемпература режима ожидания Вызов меню Параметры инструмента Паяльные инструменты оснащены системой распознавания использования (датчиком) в рукоятке, которая автоматически запускает процесс охлаждения паяльного инструмента, если он не используется. После отключения температуры автоматически устанавливается температура режима

Время ожидания (температура дезактивации) Вызов меню Параметры инструмента Если паяльный инструмент не используется, по истечении времени ожидания температура снижается до температуры режима ожидания. На дисплей выводится „Standby“ (режим

При нажатии кнопки управления состояние ожидания заканчивается. Встроенный в инструмент датчик распознает изменение состояния и деактивирует состояние ожидания при перемещении инструмента. Опция Описание OFF Время ожидания отключено (Заводская установка) 1-999 min Время ожидания, регулируется индивидуально --- Инструмент не поддерживается Функции AUTO-OFF Вызов меню Параметры инструмента Если паяльный инструмент не используется, после окончания действия функции AUTO- OFF (автоматическое выключение) нагрев паяльного инструмента отключается. Отключение температуры производится независимо от установленной функции ожидания. Фактическая температура выводится в виде мигающей индикации и служит для отображения остаточной теплоты. На дисплей выводится „AUTO-OFF“ (автоматическое выключение). Опция Описание OFF Функция AUTO-OFF (автоматическое выключение) отключена (заводская установка) 1-999 min Время AUTO-OFF (автоматического выключения), регулируется индивидуально. Чувствительный Вызов меню Параметры инструмента Опция Описание Низко Нечувствительный – реагирует на сильное (длительное) движение Нормально Станд. Высокая Чувствительный - реагирует на легкое (кратковременное) движение --- Инструмент не поддерживается WXHAP 200 Вызов меню Параметры инструмента Продолжительность включения потока горячего воздуха WXHAP 200 можно ограничить шагами по 1 с от 0 до 300 с. Опция Описание OFF продолжительность не определена 1-300 s настраивается индивидуально Меню параметров277

Меню параметров Корректировка Вызов меню Параметры инструмента С помощью ввода температурного сдвига можно откорректировать фактическую температуру жала паяльника в пределах ± 40 °C (± 72 °F). Режим нагрева Вызов меню Параметры инструмента Функция определяет характеристику нагревания паяльного инструмента до набора установленной температуры инструмента. Опция Описание Станд. откорректированный (средний) нагрев (заводская установка) Минимум медленный нагрев Макс. быстрый нагрев Окно процесса Вызов меню Параметры инструмента Установленный в окне процесса температурный диапазон определяет характеристику беспотенциального коммутационного выхода. У инструмента со светодиодной кольцевой подсветкой (например, WXDP 120) окно процесса определяет характеристику свечения светодиодной кольцевой подсветки. Постоянное свечение означает достижение заранее установленной температуры или температуры внутри заданного окна

Мигание сигнализирует о том, что система нагревается и температура находится вне окна процесса. ЯЗЫК Вызов меню Параметры станции CHN

CZE Český Температурная шкала °C/°F Вызов меню Параметры станции Опция Описание ° C Цельсия ° F Фаренгейт278

Меню параметров Пароль (заблокировать функцию) Вызов меню Параметры станции После включения блокировки на паяльной станции можно управлять только кнопками фиксированной температуры.Изменять все остальные настройки можно только после разблокировки. Если действительно необходимо предоставить возможность выбора только для одного температурного значения, нужно установить все кнопки управления (кнопки фиксированной температуры) на одинаковое значение температуры. Блокировка паяльной станции: Установите желаемый трехсимвольный код блокировки (в диапазоне 001-999) с помощью поворотно-нажимного колеса. Блокировка активирована (на дисплее виден

Разблокировка паяльной станции

1. Вызов меню параметров. Если блокировка

активизирована, автоматически открывается пункт меню с паролем. На дисплее отображаются три звездочки (***).

2. Установить трехсимвольный код блокировки

с помощью поворотно-нажимного колеса.

3. Подтвердите кнопкой ввода.

Забыли код? Просим обратиться в нашу сервисную службу: technical- service@weller-tools.com задержку включения (WXD 2) Вызов меню Параметры станции Для предотвращения преждевременного запуска насоса или для обеспечения определенного времени прогрева места пайки можно установить задержку включения Опция Описание 0 sec OFF: Функция подвода вакуума

1-10 sec ON: Время подвода вакуума, регулируется индивидуально Время выбега вакуума (WXD 2) Вызов меню Параметры станции Для предотвращения засорения демонтажного паяльника можно установить время выбега

Опция Описание 0 sec OFF: Функция выбега вакуума

1-10 sec ON: Время выбега вакуума, регулируется индивидуально Выход робота находится Вызов меню Параметры станции Выход робота находится на задней стороне устройства. WX 1: OFF - ON - ZeroSmog - Stop&Go WX 2 / WXD 2: OFF- Левый - Правый - Левый И Правый - ZeroSmog - Stop&Go279

Меню параметров Опция Описание Левый левый канал инструмента (заводская установка) Правый правый канал инструмента

оба канала инструментов ZeroSmog Задний беспотенциальный коммутационный канал закрыт при использовании инструмента. Через опциональный переходник (WX HUB) можно подсоединить определенную систему дымоудаления Zero Smog. Порт на обратной стороне RS 232 функционирует далее. Коммутационный выход открыт при Standby (режим ожидания), AUTO- OFF (автоматическое выключение), OFF (ВЫКЛ.) или если инструмент не подсоединен. Stop&Go Задний порт RS 232 используется для управления опциональным оптическим адаптером для того, чтобы имелась возможность переключения KHE/KHP через

При использовании инструмента выход активируется. Дополнительно беспотенциальный коммутационный выход закрывается. Выход закрыт при Stand- by (режим ожидания), AUTO-OFF (автоматическое выключение), OFF (ВЫКЛ.) или если инструмент не подсоединен. При достижении рабочей температуры для робота на дисплее отображается „ok“. 0 Педальном выключателе ( + WXA 2) Вызов меню Параметры станции Для предотвращения преждевременного запуска насоса или для обеспечения определенного времени прогрева места пайки можно установить задержку включения Опция Описание OFF выключено ON включено Интерфейс RS232 сконфигурирован в качестве педального выключателя для активирования потока воздуха. Подсоединение дополнительных устройств Обратите внимание на схематические изображения. Дополнительные устройства можно подключать к порту на передней стороне и/или к порту на задней стороне паяльной станции. Паяльная станция автоматически распознает, какое дополнительное устройство подсоединено. Паяльная станция указывает передний или задний порт, символ или наименование подсоединенного дополнительного устройства. Установка параметров дополнительных

1. Выбрать дополнительное устройство с

помощью кнопки дополнительного устройства (спереди/сзади). Устанавливаемый параметр выводится на дисплей (например, частота вращения).

2. Установить нужное значение с помощью

поворотно-нажимного колеса.

3. Подтвердить значение кнопкой ввода280

Технические характеристики

Размеры (Д x Ш x В) 170 x 151 x 130 mm 6,69 x 5,94 x 5,12 inch Масса ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg Сетевое напряжение 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz Потребляемая мощность 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) Класс защиты I, Антистатический кожух III, Паяльный инструмент Предохранитель T2 A (230 V) T4 A (120 V) Температурный диапазон

Точность установки температуры ± 9 °C ± 17 °F Температурная стабильность ± 2 °C ± 4 °F Выравнивание потенциалов Через гнездо 3,5 мм на обратной стороне устройства.281

Сообщения о неисправностях и устранение неисправностей Сообщение/симптом Возможная причина Способы устранения Индикация „- - -“ Не распознан инструмент Неисправность инструмента Проверить подсоединение инструмента к устройству Проверить подсоединенный

Дисплей не функционирует дисплей выкл Отсутствует напряжение сети Включить главный выключатель Проверить напряжение сети Проверить предохранитель

OFF Не удается включить канал Отключение при перегрузке

Может работать только один

WXD 2: Отсутствует вакуум в демонтажном паяльнике Вакуум не подключен Засорение сопла для

Сжатый воздух не подсоединен или подсоединен неправильно Подсоединить вакуумный шланг к вакуумному разъему Провести техническое обслуживание сопла выпайки с помощью инструмента для

Подсоединить сжатый воздух к штуцеру подачи сжатого воздуха или проверить WXD 2: Недостаточный вакуум в демонтажном паяльнике Патрон фильтра на демонтажном паяльнике

Основной фильтр паяльной станции переполнен Заменить патрон фильтра на демонтажном паяльнике Заменить фильтрующий элемент основного фильтра паяльной станции282

Прочтите руководство по эксплуатации! Перед проведением любых работ всегда вынимайте сетевую вилку устройства из розетки. Дизайн и рабочее место выполняют требования защиты от электростатических разрядов Выравнивание потенциалов Знак CE Предохранитель Предохранительный трансформатор
