РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WHP 3000 Weller

RU Pусский Внимание!|Описание|Техническиехарактеристики|Вводустройствавэксплуатацию|Работас внешнимдатчиком|Индикацияошибкинадисплее(4)|Дополнительныепроцедуры«Включение питания»|Принадлежности|Комплектпоставки

4. Дисплей (3-цифрена, 7-сегментна индикация)

3. Пускане в действие

СПРИНГ ЭЛЕКТРОНИКС 195112, Россия, Санкт-Петербург, Малоохтинский пр. 68А, офис 220 www.spring-e.ru Тел. +7 (812) 444 9238 Факс +7 (812) 444-9238 e-mail: spring@spring-e.ru

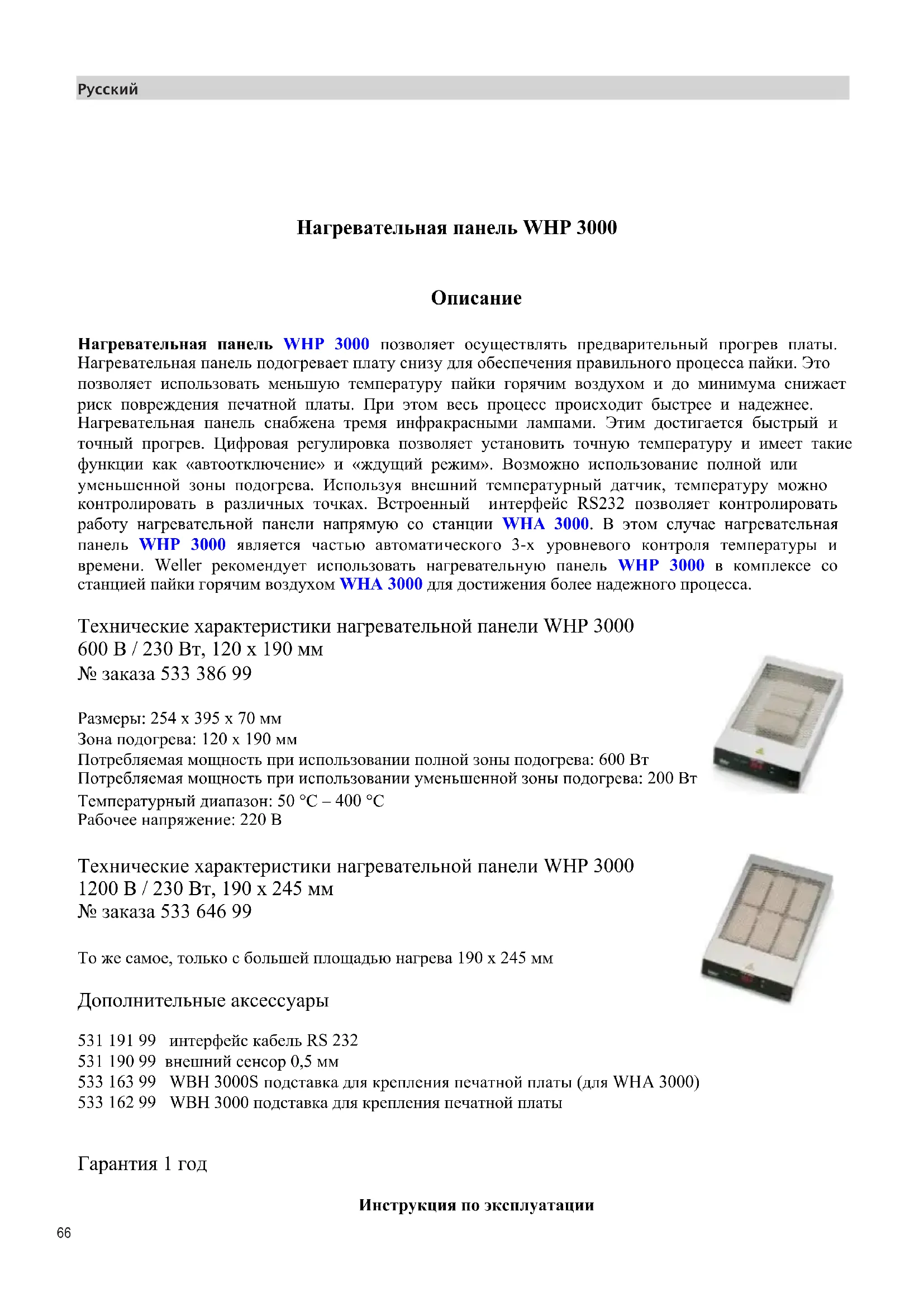

Нагревательная панель WHP 3000

Нагревательная панель WHP 3000 позволяет осуществлять предварительный прогрев платы. Нагревательная панель подогревает плату снизу для обеспечения правильного процесса пайки. Это позволяет использовать меньшую температуру пайки горячим воздухом и до минимума снижает риск повреждения печатной платы. При этом весь процесс происходит быстрее и надежнее. Нагревательная панель снабжена тремя инфракрасными лампами. Этим достигается быстрый и точный прогрев. Цифровая регулировка позволяет установить точную температуру и имеет такие функции как «автоотключение» и «ждущий режим». Возможно использование полной или уменьшенной зоны подогрева. Используя внешний температурный датчик, температуру можно контролировать в различных точках. Встроенный интерфейс RS232 позволяет контролировать работу нагревательной панели напрямую со станции WHA 3000. В этом случае нагревательная панель WHP 3000 является частью автоматического 3-х уровневого контроля температуры и времени. Weller рекомендует использовать нагревательную панель WHP 3000 в комплексе со станцией пайки горячим воздухом WHA 3000 для достижения более надежного процесса. Технические характеристики нагревательной панели WHP 3000 600 В / 230 Вт, 120 х 190 мм № заказа 533 386 99 Размеры: 254 х 395 х 70 мм Зона подогрева: 120 х 190 мм Потребляемая мощность при использовании полной зоны подогрева: 600 Вт Потребляемая мощность при использовании уменьшенной зоны подогрева: 200 Вт Температурный диапазон: 50 С – 400 С Рабочее напряжение: 220 В

Технические характеристики нагревательной панели WHP 3000 1200 В / 230 Вт, 190 х 245 мм № заказа 533 646 99 То же самое, только с большей площадью нагрева 190 х 245 мм Дополнительные аксессуары 531 191 99 интерфейс кабель RS 232 531 190 99 внешний сенсор 0,5 мм 533 163 99 WBH 3000S подставка для крепления печатной платы (для WHA 3000) 533 162 99 WBH 3000 подставка для крепления печатной платы

Гарантия 1 год Инструкция по эксплуатации

1 Индикатор удаленного управления 2 Индикатор включения дополнительной мощности (200 Вт или 600 Вт) 3 Индикатор внешнего температурного датчика 4 Дисплей 5 Кнопка увеличения температуры 6 Кнопка включения/выключения устройства 7 Кнопка уменьшения температуры 8 Индикатор состояния нагрева 9 Кнопка включения дополнительной мощности (200 Вт или 600 Вт)

Прежде, чем начать пользоваться устройством, внимательно ознакомьтесь с инструкцией. Удалите с поверхности панели легковоспламеняющиеся предметы и предметы, которые могут быть испорчены высокой температурой. Подключите устройство к сети 220В Включите устройство при помощи кнопки (6) После автоматического теста на дисплее отобразится температура Красный светодиод(8) будет гореть Этот светодиод отображает процесс нагрева. До тех пор, пока устройства нагревается и истинная температура не соответствует температуре выставленной на дисплее, индикатор будет гореть постоянно. Как только истинная температура будет соответствовать значению, выставленному на дисплее, светодиод (8) перейдем в моргающий режим. Температуру устройства можно менять при помощи кнопок Вверх (5) и Вниз (7) Если кнопка Вверх (5) или Вниз (7) нажата и удерживается, температура будет меняться быстро. Переключение между большой и малой зоной подогрева осуществляется при помощи кнопки (9). Горящий индикатор (2) означает, что включена большая мощность (600 Вт) и соответственно, работает большая зона подогрева. Если индикатор (2) не горит, Pусский67 1 Индикатор удаленного управления 2 Индикатор включения дополнительной мощности (200 Вт или 600 Вт) 3 Индикатор внешнего температурного датчика 4 Дисплей 5 Кнопка увеличения температуры 6 Кнопка включения/выключения устройства 7 Кнопка уменьшения температуры 8 Индикатор состояния нагрева 9 Кнопка включения дополнительной мощности (200 Вт или 600 Вт)

Прежде, чем начать пользоваться устройством, внимательно ознакомьтесь с инструкцией. Удалите с поверхности панели легковоспламеняющиеся предметы и предметы, которые могут быть испорчены высокой температурой. Подключите устройство к сети 220В Включите устройство при помощи кнопки (6) После автоматического теста на дисплее отобразится температура Красный светодиод(8) будет гореть Этот светодиод отображает процесс нагрева. До тех пор, пока устройства нагревается и истинная температура не соответствует температуре выставленной на дисплее, индикатор будет гореть постоянно. Как только истинная температура будет соответствовать значению, выставленному на дисплее, светодиод (8) перейдем в моргающий режим. Температуру устройства можно менять при помощи кнопок Вверх (5) и Вниз (7) Если кнопка Вверх (5) или Вниз (7) нажата и удерживается, температура будет меняться быстро. Переключение между большой и малой зоной подогрева осуществляется при помощи кнопки (9). Горящий индикатор (2) означает, что включена большая мощность (600 Вт) и соответственно, работает большая зона подогрева. Если индикатор (2) не горит, Pусский68 это означает, что включена малая мощность (200 Вт) и, соответственно, работает малая зона подогрева. Устройство можно отключить вручную, одновременно нажав кнопки Вверх (5) и Вниз (7). Если включена функция сберегающего режима, устройство снизит температуру до 100 ºС. На дисплее отобразится информация Stb. Можно установить автоматическое отключение устройства Для этого необходимо нажать кнопку (9) и удерживать ее в течение 3 секунд. Время отключении можно регулировать в пределах от 5 до 600 мин. Установка времени отключения осуществляется клавишами Вверх (5) и Вниз (7). Если установить время отключения менее 5 минут, функция будет отключена, и станция не будет автоматически отключаться. Если функция сберегающего режима включена, температура будет снижаться до 100 ºС. Управлять устройством можно через RS232 интерфейс (панели будет гореть индикатор удаленного управления (1)). При этом управление будет осуществляться только устройством, к которому подключена подогревательная панель. Управление кнопками самой панели будет невозможно. Установка сберегающего режима. Для этого необходимо, удерживая кнопку увеличения температуры (5), включить устройство. На дисплее появится информация - 1 -. Функция активирована. Повторная операция приведет к тому, что на дисплее появится информация - 0 -. При этом функция будет деактивирована. При установленном сберегающем режиме температура уменьшается до 100 ºС, если станция не используется в течение определенного времени. Работа с внешним датчиком температуры. Если внешний температурный датчик подключен, то будет гореть индикатор (3) Изменения отображения температуры в ºС.или ºF. Для изменения необходимо, удерживая кнопку уменьшения температуры (7), включить устройство. На дисплее появится информация F. При повторной операции на дисплее появится информация С. Подогревательную панель можно вернуть к изначальным заводским установкам. Для этого необходимо, одновременно удерживая кнопки уменьшения температуры (7) и увеличения температуры (5), включить устройство. На дисплее появится информация – FSE -.
