HASZNÁLATI ÚTMUTATÓ WHP 3000 Weller

HU Magyar Figyelem!|Leírás|Mıszakiadatok|Üzembevétel|ÜzemeltetéskülsŒszenzorral|Hibakijelzésa kijelzŒn(4)|További“PowerOn”rutinok|Tartozékok|Szállításiterjedelem

1. LED Remote (külsŒ megvezérlés, RS232)

3. KülsŒ szenzorszabályozás kijelzŒje

6. hálózati kapcsoló

8. Optikai szabályozóellenŒrzŒ

9. HIGH POWER gomb (nagy 1200 W / kicsi

600 W fıtŒzóna átkapcsolás) (3 másodperc AUTO OFF idŒ után)

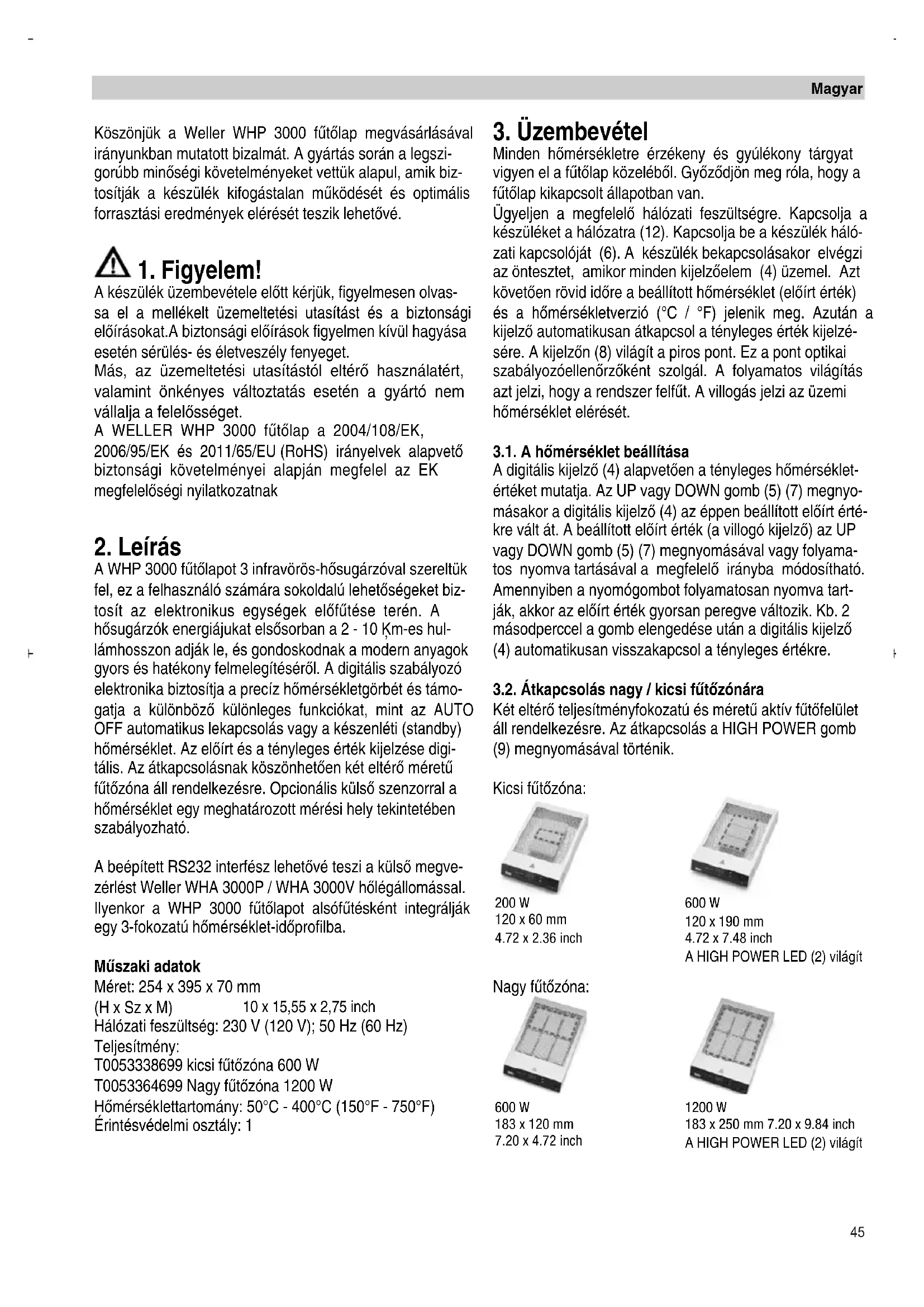

Köszönjük a Weller WHP 3000 fıtŒlap megvásárlásával irányunkban mutatott bizalmát. A gyártás során a legszi- gorúbb minŒségi követelményeket vettük alapul, amik biz- tosítják a készülék kifogástalan mıködését és optimális forrasztási eredmények elérését teszik lehetŒvé.

A készülék üzembevétele elŒtt kérjük, figyelmesen olvas- sa el a mellékelt üzemeltetési utasítást és a biztonsági elŒírásokat.A biztonsági elŒírások figyelmen kívül hagyása esetén sérülés- és életveszély fenyeget. Más, az üzemeltetési utasítástól eltérŒ használatért, valamint önkényes változtatás esetén a gyártó nem vállalja a felelŒsséget. A WELLER WHP 3000 fıtŒlap a 2004/108/EK, 2006/95/EK és 2011/65/EU (RoHS) irányelvek alapvetŒ biztonsági követelményei alapján megfelel az EK megfelelŒségi nyilatkozatnak

A WHP 3000 fıtŒlapot 3 infravörös-hŒsugárzóval szereltük fel, ez a felhasználó számára sokoldalú lehetŒségeket biz- tosít az elektronikus egységek elŒfıtése terén. A hŒsugárzók energiájukat elsŒsorban a 2 - 10 μm-es hul- lámhosszon adják le, és gondoskodnak a modern anyagok gyors és hatékony felmelegítésérŒl. A digitális szabályozó elektronika biztosítja a precíz hŒmérsékletgörbét és támo- gatja a különbözŒ különleges funkciókat, mint az AUTO OFF automatikus lekapcsolás vagy a készenléti (standby) hŒmérséklet. Az elŒírt és a tényleges érték kijelzése digi- tális. Az átkapcsolásnak köszönhetŒen két eltérŒ méretı fıtŒzóna áll rendelkezésre. Opcionális külsŒ szenzorral a hŒmérséklet egy meghatározott mérési hely tekintetében szabályozható. A beépített RS232 interfész lehetŒvé teszi a külsŒ megve- zérlést Weller WHA 3000P / WHA 3000V hŒlégállomással. Ilyenkor a WHP 3000 fıtŒlapot alsófıtésként integrálják egy 3-fokozatú hŒmérséklet-idŒprofilba. Mıszaki adatok Méret: 254 x 395 x 70 mm (H x Sz x M) 10 x 15,55 x 2,75 inch Hálózati feszültség: 230 V (120 V); 50 Hz (60 Hz) Teljesítmény: T0053338699 kicsi fıtŒzóna 600 W T0053364699 Nagy fıtŒzóna 1200 W HŒmérséklettartomány: 50°C - 400°C (150°F - 750°F) Érintésvédelmi osztály: 1

Minden hŒmérsékletre érzékeny és gyúlékony tárgyat vigyen el a fıtŒlap közelébŒl. GyŒzŒdjön meg róla, hogy a fıtŒlap kikapcsolt állapotban van. Ügyeljen a megfelelŒ hálózati feszültségre. Kapcsolja a készüléket a hálózatra (12). Kapcsolja be a készülék háló- zati kapcsolóját (6). A készülék bekapcsolásakor elvégzi az öntesztet, amikor minden kijelzŒelem (4) üzemel. Azt követŒen rövid idŒre a beállított hŒmérséklet (elŒírt érték) és a hŒmérsékletverzió (°C / °F) jelenik meg. Azután a kijelzŒ automatikusan átkapcsol a tényleges érték kijelzé- sére. A kijelzŒn (8) világít a piros pont. Ez a pont optikai szabályozóellenŒrzŒként szolgál. A folyamatos világítás azt jelzi, hogy a rendszer felfıt. A villogás jelzi az üzemi hŒmérséklet elérését. 3.1. A hŒmérséklet beállítása A digitális kijelzŒ (4) alapvetŒen a tényleges hŒmérséklet- értéket mutatja. Az UP vagy DOWN gomb (5) (7) megnyo- másakor a digitális kijelzŒ (4) az éppen beállított elŒírt érté- kre vált át. A beállított elŒírt érték (a villogó kijelzŒ) az UP vagy DOWN gomb (5) (7) megnyomásával vagy folyama- tos nyomva tartásával a megfelelŒ irányba módosítható. Amennyiben a nyomógombot folyamatosan nyomva tart- ják, akkor az elŒírt érték gyorsan peregve változik. Kb. 2 másodperccel a gomb elengedése után a digitális kijelzŒ (4) automatikusan visszakapcsol a tényleges értékre. 3.2. Átkapcsolás nagy / kicsi fıtŒzónára Két eltérŒ teljesítményfokozatú és méretı aktív fıtŒfelület áll rendelkezésre. Az átkapcsolás a HIGH POWER gomb (9) megnyomásával történik. Kicsi fıtŒzóna: Nagy fıtŒzóna: Magyar 200 W 120 x 60 mm

A HIGH POWER LED (2) világít 600 W 183 x 120 mm

Információ: A fıtŒzóna kiválasztását használat elŒtt (hideg álla- potban) végezze el. A kicsi fıtŒzónáról a nagyra történŒ átkapcsolásnak kivezérelt állapotban az a következménye, hogy a kiegészítŒ sugárzók felfıtési ideje hosszú lesz. 3.3. Kézi hŒmérsékletlekapcsolás (OFF) Az UP és DOWN gombok egyidejı megnyomásával kapc- solható le a hŒmérséklet. A kijelzŒben (4) OFF jelenik meg KiegészítŒleg aktivált készenléti (standby) funkció esetén a hŒmérséklet 100°C-ra (212°F) süllyed. A kijelzŒben (4) Stb jelenik meg. 3.4. Automatikus hŒmérsékletlekapcsolás (AUTO OFF funkció) A HIGH POWER gomb (2) folyamatos nyomva tartásával (kb. 3 másodperc) villogva megjelenik az AUTO OFF idŒ, aminek elteltével a hŒmérséklet automatikus lekapcsolása megtörténik. Az UP vagy DOWN gomb (5)(7) megnyomá- sával a lekapcsolási idŒ 5 perces lépésekben 5 - 600 perc tartományban állítható. Amennyiben 5 percnél kevesebbet állítanak be, akkor az automatikus hŒmérséklet-lekapcso- lás kikapcsol és a kijelzŒben (4) OFF jelenik meg. KiegészítŒleg aktivált készenléti (standby) funkció esetén a hŒmérséklet 100°C-ra (212°F) süllyed. A kijelzŒben (4) Stb jelenik meg. 3.5. Üzemeltetés soros interfésszel (RS232) A WHA 3000P / WHA 3000V hŒlégállomással együtt üze- meltetve a WHP 3000 fıtŒlap vezérlése az RS232 soros interfészen (11) át történik. Ilyenkor a fıtŒlapot az auto- matikus üzemmódban az elektronikus részegységek alsó- fıtéseként integrálják egy 3-fokozatú hŒmérséklet- idŒprofilba. Az automatikus üzemmódban (Remote LED (1) világít) a fıtŒlapon közvetlen beviteli lehetŒség nincs. Csak a fıtŒzónák átkapcsolása (9) marad aktív. A hŒmérséklet-beállítás a WHA 3000P / WHA 3000V hŒlégállomáson történik. A program lefutása után a fıtŒlap lekapcsol. A kijelzŒben (4) OFF jelenik meg. KiegészítŒleg aktivált készenléti (standby) funkció esetén a hŒmérséklet 100°C-ra (212°F) süllyed. A kijelzŒben (4) Stb jelenik meg. 3.6. Készenléti üzemmód (STANDBY funkció) Készenléti (standby) üzemmódban a hŒmérséklet 100°C- ra (212°F) süllyed ha megtörténik a hŒmérséklet-lekapc- solás (OFF, AUTO OFF, RS232 által). A készenléti (standby) üzemmódot egy Power On Routine aktiválja. Ehhez a készülék hálózati kapcsolóját (6) elŒször ki kell kapcsolni. Nyomja meg a HIGH POWER gombot (9) és kapcsolja be a készüléket. Tartsa nyomva a gombot, amíg a kijelzŒn (4) - 1 - nem jelenik meg. A HIGH POWER gomb elengedésekor megtörténik a beállítás elmentése. A készenléti (standby) funkció be van kapcsolva. Kikapcsolásához azonos módon kell eljárni. A kijelzŒn (4) - 0 - jelenik meg (gyári beállítás).

4. Üzemeltetés külsŒ szenzorral

Fennáll annak lehetŒsége, hogy a hŒmérsékletszabályzás szenzorértékét (szabályozott jellemzŒ) egy külsŒ szenzor érzékelje. Amennyiben külsŒ szenzort csatlakoztattak, akkor a kijelz ennek szabályozása történik. A külsŒ szenzort, egy szigetelt K típusú termoelemet, a csatlakozóhüvelybe (10) kell csatlakoztatni. A kijelzŒn (4) világít a LED (3). Információ: A hibamentes alkalmazás elŒfeltétele az érzékelŒ és a részegység illetve alkatrész megfelelŒ érintkezése. A külsŒ szenzorral dolgozva a hŒmérséklet beállítását (elŒírt értéket) a mérési helyhez kell igazítani.

5. Hibakijelzés a kijelzŒn (4)

- - - hŒmérsékletérzékelŒ nem felismerhetŒ E10 maximális házhŒmérséklet túllépve

6. További Power On rutinok

°C / °F átkapcsolás Ehhez a készülék hálózati kapcsolóját (6) elŒször ki kell kapcsolni. Nyomja meg a DOWN gombot (7) és kapcsolja be a készüléket. Tartsa nyomva a gombot, amíg a kijelzŒn (4) °F nem jelenik meg. A DOWN gomb elengedése ese- tén megtörténik a beállítás eltárolása. °C-ra történŒ átállí- táskor az eljárás azonos. Visszaállít gyári beállításra (FSE) Ehhez a készülék hálózati kapcsolóját (6) elŒször ki kell kapcsolni. Egyidejıleg nyomja meg az UP (5) + DOWN (7) + HIGH POWER (9) gombokat és kapcsolja be a készüléket. Tartsa nyomva a gombokat (5, 7, 9), amíg a kijelzŒn (4) FSE nem jelenik meg. A gombok (5, 7, 9) elengedésekor megtörténik a beállítás mentése.

T005 31 190 99 K típusú külsŒ szenzor K (0,5mm) T005 31 191 99 Interfészkábel T005 33 162 99 WBH 3000 áramköri lap tartója WBH 3000S áramköri lap tartója T005 33 163 99 WHA 3000 állvánnyal T005 33 346 99 WHA 3000P hŒlégállomás T005 33 366 99 WHA 3000V hŒlégállomás

8. Szállítási terjedelem

WHP 3000 fıtŒlap Hálózati kábel Használati útmutató Biztonsági utasítások A mıszaki változtatások jogát fenntartjuk! A frissített üzemeltetési útmutatókat a www.weller-tools.com oldalon találja. Magyar47
