HASZNÁLATI ÚTMUTATÓ WP 80 Weller

HU Magyar Biztonsági utasítások | Rendeltetésszerű használat | Munkautasítások |Hőmérséklet viselkedés | Feszültségkiegyenlítő hüvely | Felhasználói csoportok | Ápolás és karbantartás | Garancia | Műszaki Adatok | Szimbólumok

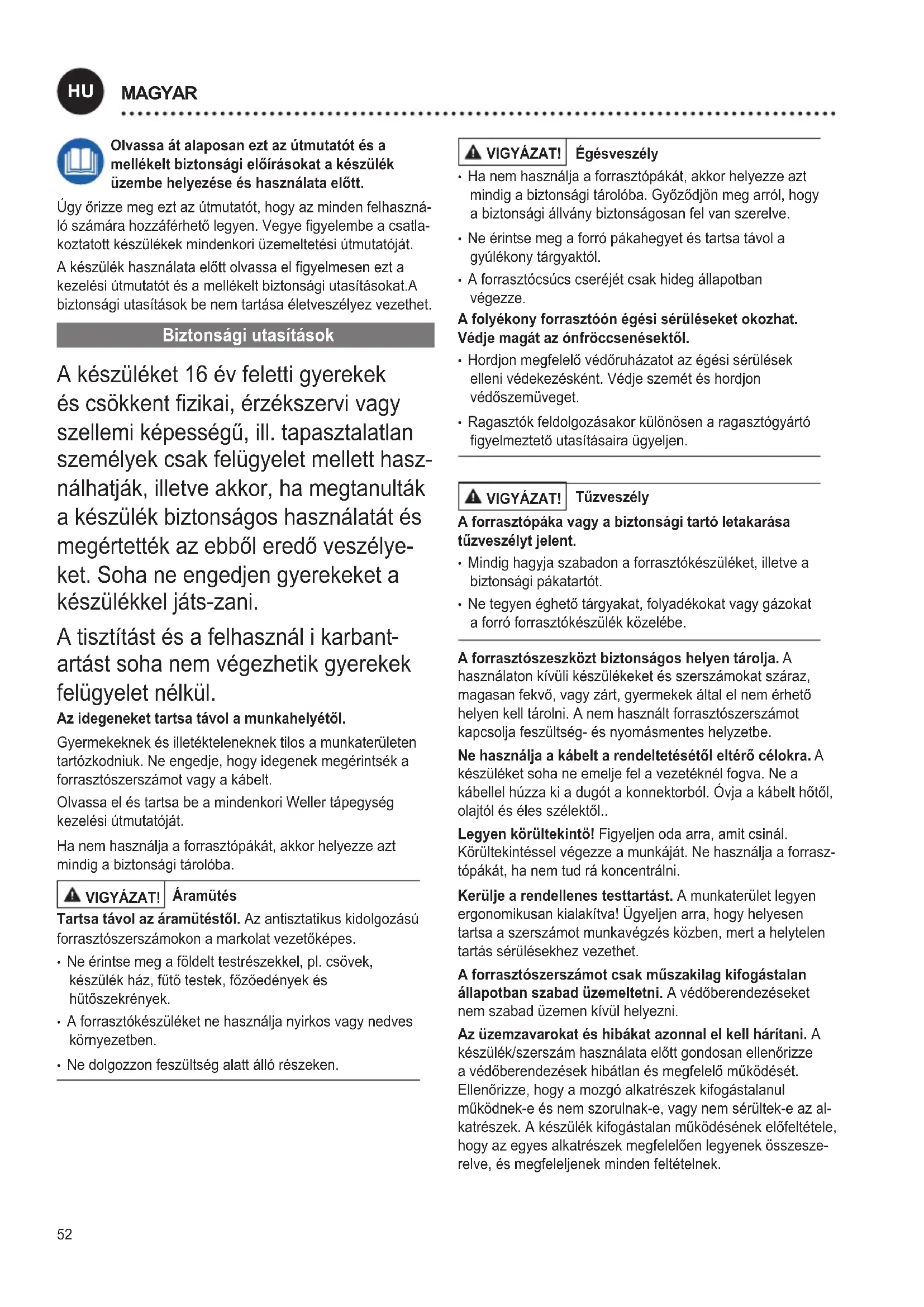

POLSKI52 Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és használata előtt. Úgy őrizze meg ezt az útmutatót, hogy az minden felhaszná- ló számára hozzáférhető legyen. Vegye gyelembe a csatla- koztatott készülékek mindenkori üzemeltetési útmutatóját. A készülék használata előtt olvassa el gyelmesen ezt a kezelési útmutatót és a mellékelt biztonsági utasításokat.A biztonsági utasítások be nem tartása életveszélyez vezethet. Biztonsági utasítások A készüléket 16 év feletti gyerekek és csökkent zikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett hasz- nálhatják, illetve akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélye- ket. Soha ne engedjen gyerekeket a készülékkel játs-zani. A tisztítást és a felhasznál i karbant

artást soha nem végezhetik gyerekek felügyelet nélkül. Az idegeneket tartsa távol a munkahelyétől. Gyermekeknek és illetékteleneknek tilos a munkaterületen tartózkodniuk. Ne engedje, hogy idegenek megérintsék a forrasztószerszámot vagy a kábelt. Olvassa el és tartsa be a mindenkori Weller tápegység kezelési útmutatóját. Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba. VIGYÁZAT! Áramütés Tartsa távol az áramütéstől. Az antisztatikus kidolgozású forrasztószerszámokon a markolat vezetőképes.

• Ne érintse meg a földelt testrészekkel, pl. csövek, készülék ház, fűtő testek, főzőedények és hűtőszekrények.

• A forrasztókészüléket ne használja nyirkos vagy nedves környezetben.

• Ne dolgozzon feszültség alatt álló részeken. VIGYÁZAT! Égésveszély

• Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba. Győződjön meg arról, hogy a biztonsági állvány biztonságosan fel van szerelve.

• Ne érintse meg a forró pákahegyet és tartsa távol a gyúlékony tárgyaktól.

• A forrasztócsúcs cseréjét csak hideg állapotban végezze. A folyékony forrasztóón égési sérüléseket okozhat. Védje magát az ónfröccsenésektől.

• Hordjon megfelelő védőruházatot az égési sérülések elleni védekezésként. Védje szemét és hordjon védőszemüveget.

• Ragasztók feldolgozásakor különösen a ragasztógyártó figyelmeztető utasításaira ügyeljen. VIGYÁZAT! Tűzveszély A forrasztópáka vagy a biztonsági tartó letakarása tűzveszélyt jelent.

• Mindig hagyja szabadon a forrasztókészüléket, illetve a biztonsági pákatartót.

• Ne tegyen éghető tárgyakat, folyadékokat vagy gázokat a forró forrasztókészülék közelébe. A forrasztószeszközt biztonságos helyen tárolja. A használaton kívüli készülékeket és szerszámokat száraz, magasan fekvő, vagy zárt, gyermekek által el nem érhető helyen kell tárolni. A nem használt forrasztószerszámot kapcsolja feszültség- és nyomásmentes helyzetbe. Ne használja a kábelt a rendeltetésétől eltérő célokra. A készüléket soha ne emelje fel a vezetéknél fogva. Ne a kábellel húzza ki a dugót a konnektorból. Óvja a kábelt hőtől, olajtól és éles szélektől.. Legyen körültekintö! Figyeljen oda arra, amit csinál. Körültekintéssel végezze a munkáját. Ne használja a forrasz- tópákát, ha nem tud rá koncentrálni. Kerülje a rendellenes testtartást. A munkaterület legyen ergonomikusan kialakítva! Ügyeljen arra, hogy helyesen tartsa a szerszámot munkavégzés közben, mert a helytelen tartás sérülésekhez vezethet. A forrasztószerszámot csak műszakilag kifogástalan állapotban szabad üzemeltetni. A védőberendezéseket nem szabad üzemen kívül helyezni. Az üzemzavarokat és hibákat azonnal el kell hárítani. A készülék/szerszám használata előtt gondosan ellenőrizze a védőberendezések hibátlan és megfelelő működését. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e és nem szorulnak-e, vagy nem sérültek-e az al- katrészek. A készülék kifogástalan működésének előfeltétele, hogy az egyes alkatrészek megfelelően legyenek összesze- relve, és megfeleljenek minden feltételnek.

MAGYAR A megfelelő szerszámot használja. Csak a tartozéklistán szereplő vagy a gyártó által engedélyezett tartozékokat vagy kiegészítő eszközöket használja. A WELLER tartozékokat vagy kiegészítő eszközöket csak eredeti WELLER készü- lékeken használja. Más eszközök és kiegészítők használata sérülésveszélyt jelenthet önre. Biztosítsa a szerszámot.A munkadarab rögzítéséhez használjon befogó szerkezeteket. Használja a forrasztási füstelszívót. Ha rendelkezésre állnak a berendezések a forrasztási füst-elszívó csatlakozta- tásához, győződjön meg ezek csatlakoztatásáról és helyes használatáról. Rendeltetésszerű használat A forrasztópákát kizárólag a használati útmutatóban megadott forrasztási és kiforrasztási célokra használja, az itt megadott feltételek szerint.A forrasztópáka csakis a Weller tápegységeivel használható. Ez a készülék csak szobahőmérsékleten és beltérben használható. Óvja nedvességtől és közvetlen napsugárzástól. A gyártó nem vállal felelősséget a használati utasí- tástól eltérő használatért, illetve a készülék engedély nélküli módosításáért. Munkautasítások Hegyek cseréje

• Hagyja kihűlni a forrasztópákát.

• Tartsa a forrasztópákát úgy, hogy a hegye kissé lefelé mutasson.

• Fogja meg erősen a forrasztópákát a hátsó fogan- tyúnál fogva, és az óramutató járásával megegyező irányba elforgatva csavarja ki a hegy tartóját.

• Húzza előre a hegy tartókát.

• A pákacsúcs most már lazán helyezkedik el a hegy tartóban. Ne helyezze a pákacsúcsot / mérőhegyet a tisztítószivacsra vagy műanyag felületekre. Tartsa tisztán a fűtőtest és a pákacsúcs hőátadó felületeit. Az antisztatikus műanyagokat vezetőképes töltőanyagokkal látták el a statikus feltöltődések megakadályozása érdekében. Ez egyben csökkenti a műanyag szigetelő tulajdonságait is. A jelen használati utasításon kívül a használt tápegység használati utasítása is érvényes. Csak eredeti Weller forrasztócsúcso- kat használjon! Feszültségkiegyenlítő hüvely A pákacsúcshoz szükséges feszültségkiegyenlítés a használt tápegységen keresztül állítható be. A feszültségkiegyenlítő vezeték csatlakozási lehetőségeit a tápegység kezelési útmutatója tartalmazza. Felhasználói csoportok A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek. Munkafolyamat Felhasználói csoportok A forrasztási paraméterek előírásai Műszaki képzettségű szaks- zemélyzet Elektromos alkatrészek cseréje Villamos szakember A karbantartási időintervallumok előírásai Biztonsági szakember Kezelés Elektromos alkatrészek cseréje Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett Ápolás és karbantartás VIGYÁZAT! Mielőtt bármilyen munkához kezd a gépen, áramtalaní- tsa (húzza ki a konnektorból)! Hagyja a berendezést lehűlni. Rendszeresen ellenőrizzen minden csatlakoztatott kábelt és tömlőt. A hibás villamos szerszámok minden további használatát azonnal fel kell függeszteni. A pákahegyek csak akkor cserélhetők, ha hidegek. A forrasztószerszámnak a forrasztócsúcs lehűléséig legalább 3 percig a biztonsági tartóban kell maradnia. Tartsa tisztán a pákahegyek és a fűtőelemek hőátadó felüle- teit. A fűtőelem nem kerülhet érintkezésbe forrasztóónnal. Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken. Kérjük, forduljon ügyfélszolgálatunkhoz: technical-service@ weller-tools.com Csak eredeti WELLER alkatrészeket használjon.54 Garancia A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére. Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki. A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosítá- sokat. A műszaki változtatások jogát fenntartjuk! További információkért kérjük, látogasson el a weboldalra www.weller-tools.com. Műszaki Adatok Forrasztópáka WP 65 WP 80 WP 120 WP 200 Fűtőteljesítmény 65 W 80 W 120 W 200 W Fűtőfeszültség 24 24 24 24 Hőmérséklet-tartomány 100 °C - 450 °C 212 °F - 850 °F 50 °C - 350 °C 120 °F - 660 °F 50 °C - 350 °C 120 °F - 660 °F

Felfűtési idő (50°C auf 350°C) (120°F auf 660°F) ~ 7 s ~ 10 s ~ 14 s ~ 30 s Tápegység WT 1, WT 1H, WR 3M, PU 81, WR 2 WT 1, WT 1H, WR 2, WR 3M, PU 81 WT 1H, WR 3M, WR 2 WD 3M, WR 3M Csúcstípus Biztonsági pákatartó XNT WSR 201

WSR 201 XHT WSR 202 A műszaki változtatások jogát fenntartjuk! Szimbólumok Olvassa el a kezelési útmutatót! Vigyázat! Égésveszély Figyelem! Elektrosztatikusan veszélyeztetett alkatrészek- hez alkalmas dizájn és munkahely Feszültségkiegyenlítő hüvely Forrasztás CE-jelölés Egyesült királyságbeli megfelelőségi jelölés Ártalmatlanítás Az elektromos és elektronikus berendezések hulladékait elkülönítve kell gyűjteni és ártalmatlaníta

ni. Az ártalmatlanítás előtt távolítsa el az izzókat a berendezésekből. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekről. A helyi rendelkezésektől függően a kiskereskedők kötelesek lehetnek az elektromos és elektronikus berendezések hulladékait ingye

nesen visszavenni. Az elektromos és elektronikus berendezések hulladékainak újrahasználatával és újrahasznosításával járuljon hozzá a nyersanyagszük

séglet csökkentéséhez. Az elektromos és elektronikus berendezések hulladékai értékes újrahasznosítható anyagokat tartalmaznak, melyek környezetvédelmi szempontból nem megfelelő ártalmatlanítás esetén negatív hatással lehetnek a környezetre és az Ön egészségére. A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket országának előírásai szerint ártalmatlanítsa.
