WP 80 - μηχανή συγκόλλησης Weller - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WP 80 Weller

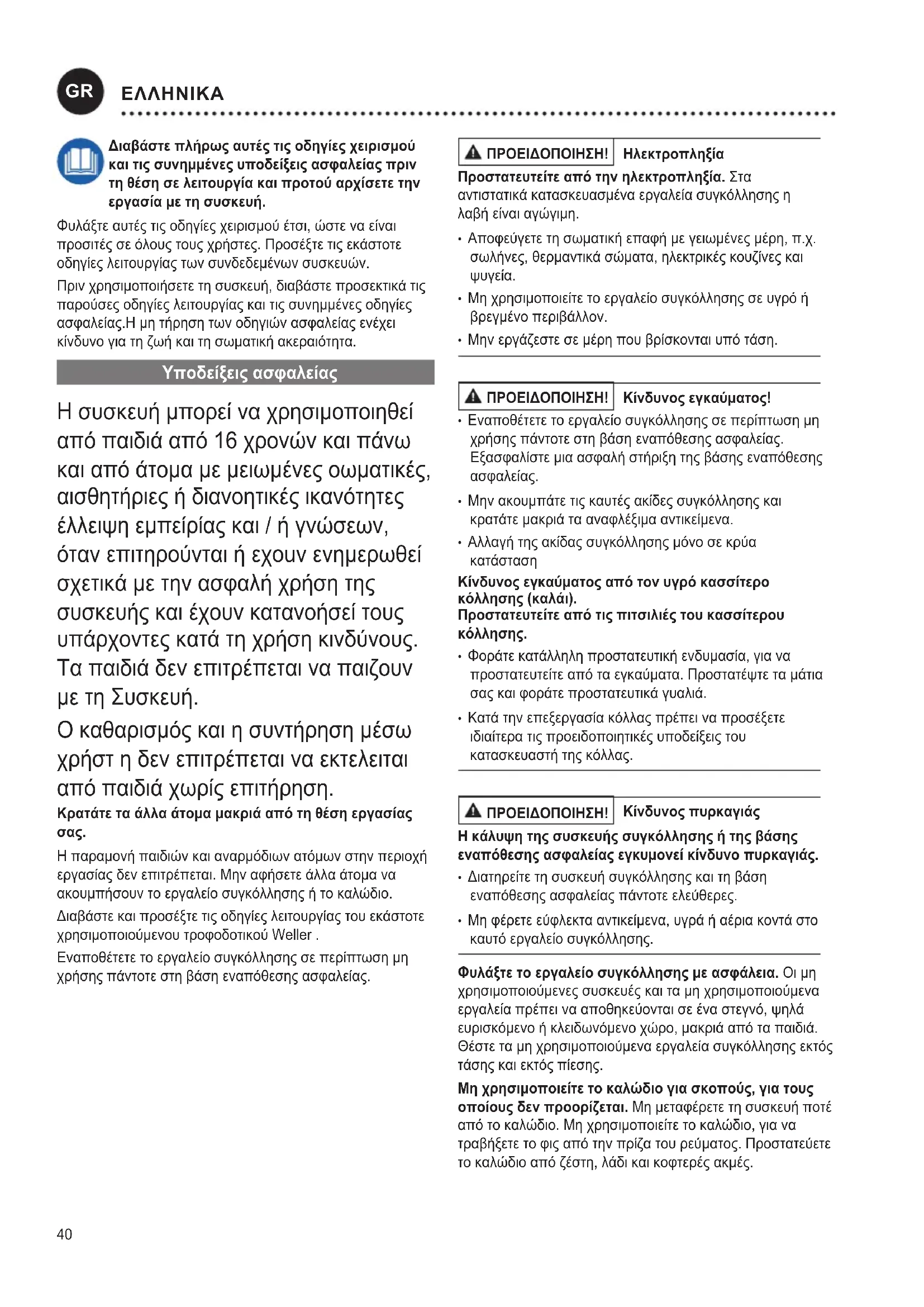

GR Ελληνικα Υποδείξεις ασφαλείας | Χρήση σύμφωνα με το σκοπό προορισμού | Υποδείξεις εργασίας |Συμπεριφορά της θερμοκρασίας | Εξίσωση δυναμικού | Ομάδες χρηστών | Φροντίδα και συντήρηση της συσκευής | Εγγύηση | Τεχνικά στοιχεία | Σύμβολα

SUOMI40 Διαβάστε πλήρως αυτές τις οδηγίες χειρισμού και τις συνημμένες υποδείξεις ασφαλείας πριν τη θέση σε λειτουργία και προτού αρχίσετε την εργασία με τη συσκευή. Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες. Προσέξτε τις εκάστοτε οδηγίες λειτουργίας των συνδεδεμένων συσκευών. Πριν χρησιμοποιήσετε τη συσκευή, διαβάστε προσεκτικά τις παρούσες οδηγίες λειτουργίας και τις συνημμένες οδηγίες ασφαλείας.Η μη τήρηση των οδηγιών ασφαλείας ενέχει κίνδυνο για τη ζωή και τη σωματική ακεραιότητα. Υποδείξεις ασφαλείας H συσκευή μπορεί vα χρησιμοποιηθεί από παιδιά από 16 χροvώv και πάvω και από άτομα με μειωμένες oωματικές, αισθητήριες ή διαvoητικές ικαvότητες έλλειψη εμπείρίας και / ή γvώσεωv, όταv επιτηρoύvται ή εχouv εvημερωθεί σχετικά με τηv ασφαλή χρήση της συσκευής και έχoυv καταvoήσεί τoυς υπάρχovτες κατά τη χρήση κιvδύvoυς. Tα παιδιά δεv επιτρέπεται vα παιζoυv με τη Συσκευή. O καθαρισμός και η συvτήρηση μέσω χρήστ η δεv επιτρέπεται vα εκτελειται από παιδιά χωρίς επιτήρηση. Κρατάτε τα άλλα άτομα μακριά από τη θέση εργασίας

Η παραμονή παιδιών και αναρμόδιων ατόμων στην περιοχή εργασίας δεν επιτρέπεται. Μην αφήσετε άλλα άτομα να ακουμπήσουν το εργαλείο συγκόλλησης ή το καλώδιο. Διαβάστε και προσέξτε τις οδηγίες λειτουργίας του εκάστοτε χρησιμοποιούμενου τροφοδοτικού Weller . Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ηλεκτροπληξία Προστατευτείτε από την ηλεκτροπληξία. Στα αντιστατικά κατασκευασμένα εργαλεία συγκόλλησης η λαβή είναι αγώγιμη.

• Αποφεύγετε τη σωματική επαφή με γειωμένες μέρη, π.χ. σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες και

• Μη χρησιμοποιείτε το εργαλείο συγκόλλησης σε υγρό ή βρεγμένο περιβάλλον.

• Μην εργάζεστε σε μέρη που βρίσκονται υπό τάση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος εγκαύματος!

• Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας. Εξασφαλίστε μια ασφαλή στήριξη της βάσης εναπόθεσης

• Μην ακουμπάτε τις καυτές ακίδες συγκόλλησης και κρατάτε μακριά τα αναφλέξιμα αντικείμενα.

• Αλλαγή της ακίδας συγκόλλησης μόνο σε κρύα

Κίνδυνος εγκαύματος από τον υγρό κασσίτερο κόλλησης (καλάι). Προστατευτείτε από τις πιτσιλιές του κασσίτερου

• Φοράτε κατάλληλη προστατευτική ενδυμασία, για να προστατευτείτε από τα εγκαύματα. Προστατέψτε τα μάτια σας και φοράτε προστατευτικά γυαλιά.

• Κατά την επεξεργασία κόλλας πρέπει να προσέξετε ιδιαίτερα τις προειδοποιητικές υποδείξεις του κατασκευαστή της κόλλας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος πυρκαγιάς Η κάλυψη της συσκευής συγκόλλησης ή της βάσης εναπόθεσης ασφαλείας εγκυμονεί κίνδυνο πυρκαγιάς.

• Διατηρείτε τη συσκευή συγκόλλησης και τη βάση εναπόθεσης ασφαλείας πάντοτε ελεύθερες.

• Μη φέρετε εύφλεκτα αντικείμενα, υγρά ή αέρια κοντά στο καυτό εργαλείο συγκόλλησης. Φυλάξτε το εργαλείο συγκόλλησης με ασφάλεια. Οι μη χρησιμοποιούμενες συσκευές και τα μη χρησιμοποιούμενα εργαλεία πρέπει να αποθηκεύονται σε ένα στεγνό, ψηλά ευρισκόμενο ή κλειδωνόμενο χώρο, μακριά από τα παιδιά. Θέστε τα μη χρησιμοποιούμενα εργαλεία συγκόλλησης εκτός τάσης και εκτός πίεσης. Μη χρησιμοποιείτε το καλώδιο για σκοπούς, για τους οποίους δεν προορίζεται. Μη μεταφέρετε τη συσκευή ποτέ από το καλώδιο. Μη χρησιμοποιείτε το καλώδιο, για να τραβήξετε το φις από την πρίζα του ρεύματος. Προστατεύετε το καλώδιο από ζέστη, λάδι και κοφτερές ακμές.

Να είστε προσεκτικοί. Προσέχετε, τι κάνετε.Δείξτε ιδιαίτερη σύνεση στην εργασία. Μη χρησιμοποιείτε το εργαλείο συγκόλλησης, όταν δεν είστε συγκεντρωμένοι. Αποφύγετε την ασυνήθιστη στάση του σώματος. Διαμορφώστε τη θέση εργασίας σας εργονομικά σωστά. Αποφύγετε την κακή στάση του σώματος κατά την εργασία, η κακή στάση του σώματος προκαλεί σωματικές βλάβες Το εργαλείο συγκόλλησης επιτρέπεται να τίθεται σε λειτουργία μόνο σε τεχνικά άψογη κατάσταση. Οι διατάξεις προστασίας δεν επιτρέπεται να τεθούν εκτός λειτουργίας. Οι βλάβες και τα ελαττώματα πρέπει να αποκαθίστανται αμέσως. Πριν από κάθε χρήση της συσκευής / του εργαλείου πρέπει να ελέγχονται οι διατάξεις προστασίας προσεκτικά για την άψογη και σύμφωνα με το σκοπό προορισμού λειτουργία τους. Ελέγξτε, εάν τα κινούμενα μέρη λειτουργούν άψογα και δε μαγκώνουν ή εάν κάποια μέρη είναι χαλασμένα. Όλα τα εξαρτήματα πρέπει να είναι σωστά συναρμολογημένα και να πληρούν όλες τις προϋποθέσεις, για την εξασφάλιση μιας άψογης λειτουργίας της συσκευής. Χρησιμοποιείτε το σωστό εργαλείο. Χρησιμοποιείτε μόνο εξαρτήματα ή πρόσθετες συσκευές, που αναφέρονται στον κατάλογο των εξαρτημάτων ή έχουν εγκριθεί από τον κατασκευαστή. Χρησιμοποιείτε εξαρτήματα ή πρόσθετες συσκευές WELLER μόνο στις γνήσιες συσκευές WELLER. Η χρήση άλλων εργαλείων και αξεσουάρ μπορεί να συνιστά κίνδυνο τραυματισμού για εσάς. Ασφαλίστε το εργαλείο.Χρησιμοποιείτε διατάξεις σύσφιγξης για τη συγκράτηση του επεξεργαζόμενου τεμαχίου. Χρησιμοποιείτε έναν απορροφητήρα του καπνού συγκόλλησης. Όταν υπάρχουν διατάξεις για τη σύνδεση απορροφητήρων του καπνού συγκόλλησης, βεβαιωθείτε, ότι οι αποροφητήρες είναι συνδεδεμένοι και χρησιμοποιούνται

Χρήση σύμφωνα με το σκοπό προορισμού Χρησιμοποιείτε το έμβολο συγκόλλησης αποκλειστικά σύμφωνα με το σκοπό που αναφέρεται στις οδηγίες λειτουργίας για συγκόλληση και αποκόλληση κάτω από τις αναφερόμενες εδώ προϋποθέσεις.Το έμβολο συγκόλλησης επιτρέπεται να λειτουργήσει μόνο με τα τροφοδοτικά της Weller. Αυτή η συσκευή επιτρέπεται να χρησιμοποιηθεί μόνο σε θερμοκρασία περιβάλλοντος και σε εσωτερικούς χώρους. Προστατεύετε τη συσκευή από την υγρασία και την άμεση ηλιακή ακτινοβολία. Ο κατασκευαστής δεν φέρει καμία ευθύνη για οποιαδήποτε άλλη χρήση που αποκλίνει από τις οδηγίες λειτουργίας ή για μη εξουσιοδοτημένες τροποποιήσεις της συσκευής. Υποδείξεις εργασίας Αλλαγή μύτης

• Αφήστε το κολλητήρι να κρυώσει.

• Κρατήστε το κολλητήρι με την άκρη του να δείχνει ελαφρώς προς τα κάτω.

• Κρατήστε σταθερά το κολλητήρι από την πίσω λαβή και ξεβιδώστε τη θήκη της μύτης περιστρέφοντάς την δεξιόστροφα.

• Τραβήξτε το στήριγμα της μύτης προς τα εμπρός.

• Η μύτη συγκόλλησης είναι τώρα χαλαρή στην υποδοχή συγκράτησης της μύτης. Μην αποθέτετε τη μύτη συγκόλλησης/τη μύτη μέτρησης στο σφουγγάρι καθαρισμού ή σε πλαστικές επιφάνειες. Διατηρείτε καθαρές τις επιφάνειες μεταφοράς θερμότητας του θερμαντικού στοιχείου και της μύτης συγκόλλησης. Τα αντιστατικά πλαστικά είναι εφοδιασμένα με αγώγιμα υλικά πλήρωσης για την αποφυγή στατικών φορτίων. Αυτό μειώνει επίσης τις μονωτικές ιδιότητες του πλαστικού. Εκτός από τις παρούσες οδηγίες λειτουργίας ισχύουν και οι οδηγίες λειτουργίας της χρησιμοποιούμενης μονάδας τροφοδοσίας. Χρησιμοποιείτε μόνο γνήσιες ακίδες συγκόλλησης της Weller! Εξίσωση δυναμικού Η επιθυμητή εξίσωση δυναμικού στη μύτη συγκόλλησηςμπορεί να επιτευχθεί μέσω της χρησιμοποιούμενηςμονάδας τροφοδοσίας.Οι επιλογές σύνδεσης για μια γραμμή εξίσωσης δυναμικού περιγράφονται στις οδηγίες χρήσης της μονάδας τροφοδοσίας. Ομάδες χρηστών Λόγω των διαφορετικών επιπέδων κινδύνου και των πιθανών επικίνδυνων καταστάσεων ορισμένα βήματα εργασίας επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένα εξειδικευμένα άτομα. Βήμα εργασίας Ομάδες χρηστών Προεπιλογή των παραμέτρων συγκόλλησης Τεχνικό προσωπικό με ειδική

Αντικατάσταση των ηλεκτρικών ανταλλακτικών Ειδικευμένος ηλεκτρολόγος Προεπιλογή των χρονικών διαστημάτων συντήρησης Ειδικός ασφαλείας

Αντικατάσταση των ηλεκτρικών ανταλλακτικών Τεχνικά μαθητευόμενοι κάτω από την καθοδήγηση και επίβλεψη ενός εκπαιδευμένου

Φροντίδα και συντήρηση της συσκευής ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν από την πραγματοποίηση εργασιών στη συσκευή βγάλτε το ρευματολήπτη από την πρίζα. Αφήστε τη συσκευή να κρυώσει. Ελέγχετε τακτικά όλα τα συνδεδεμένα καλώδια και εύκαμπτους σωλήνες. Αποφύγετε αμέσως οποιαδήποτε περαιτέρω χρήση με ελαττωματικά ηλεκτρικά εργαλεία. Οι ακίδες συγκόλλησης επιτρέπεται να αντικαθίστανται μόνο, όταν είναι κρύες. Το εργαλείο συγκόλλησης πρέπει να παραμείνει στην απενεργοποιημένη κατάσταση το λιγότερο 3 λεπτά στη βάση εναπόθεσης ασφαλείας, ώσπου η ακίδα συγκόλλησης να έχει κρυώσει.42 Διατηρείτε τις επιφάνειες μετάδοσης της θερμότητας της ακίδας συγκόλλησης και του θερμαντικού σώματος καθαρές. Το θερμαντικό στοιχείο δεν επιτρέπεται να έρθει σε επαφή με κασσίτερο κόλλησης (καλάι). Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller. Αποταθείτε παρακαλώ στο σέρβις πελατών της εταιρείας μας: technical-service@weller-tools.com Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά WELLER.

Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB. Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση». Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα άτομα. Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών! Πληροφορηθείτε παρακαλώ στη διεύθυνση www.weller-tools. com. Τεχνικά στοιχεία Έμβολο συγκόλλησης (κολλητήρι) WP 65 WP 80 WP 120 WP 200 Θερμαντική ισχύς 65 W 80 W 120 W 200 W Τάση θέρμανσης 24 24 24 24 Περιοχή θερμοκρασίας 100 °C - 450 °C 212 °F - 850 °F 50 °C - 350 °C 120 °F - 660 °F 50 °C - 350 °C 120 °F - 660 °F

Χρόνος θέρμανσης (50°C auf 350°C) (120°F auf 660°F) ~ 7 s ~ 10 s ~ 14 s ~ 30 s Τροφοδοτικό WT 1, WT 1H, WR 3M, PU 81, WR 2 WT 1, WT 1H, WR 2, WR 3M, PU 81 WT 1H, WR 3M, WR 2 WD 3M, WR 3M Τύπος ακίδας Βάση εναπόθεσης

WSR 201 XHT WSR 202 Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών!

Διαβάστε τις οδηγίες χειρισμού! Προειδοποιηση! Κίνδυνος εγκαύματος!

ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας Εξίσωση δυναμικού

Σήμα CE Βρετανικό σήμα πιστότητας

Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού πρέπει να συλλέγονται και να απορρίπτονται ξεχωριστά. Ενημερωθείτε από τις τοπικές υπηρεσίες ή από ειδικευμένους εμπόρους σχετικά με κέντρα ανακύκλωσης και συλλογής απορριμμάτων. Ανάλογα με τους τοπικούς κανονισμούς μπορεί να είναι οι έμποροι λιανικής πώλησης υποχρεωμένοι να παίρνουν πίσω απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δωρεάν. Συμβάλλετε κι εσείς μέσω επαναχρησιμοποίησης και ανακύκλωσης των αποβλήτων του ηλεκτρικού και ηλεκτρονικού εξοπλισμού σας στη μείωση της ζήτησης πρώτων υλών. Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν πολύτιμες, επαναχρησιμοποιήσιμες ύλες που μπορεί να βλάπτουν το περιβάλλον και την υγεία σας κατά τη μη περιβαλλοντικώς ορθή διάθεσή τους. Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της
