ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ T0053420699N Weller

Τεχνικά στοιχεία | Υποδείξεις ασφαλείας | Καθοδήγηση· μενού | Φροντίδα και συντήρηση της συσκευής | Εγγύηση

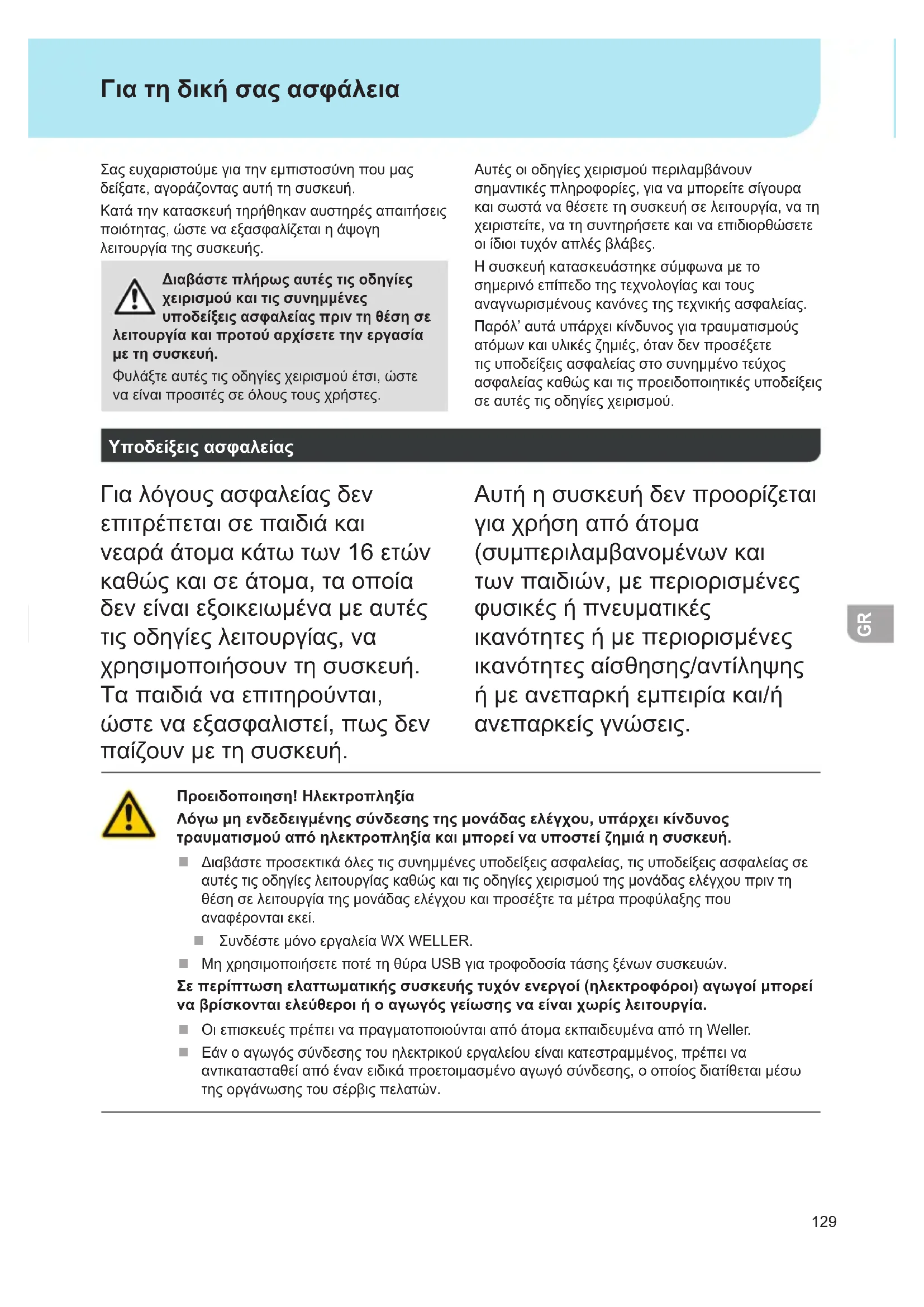

Σας ευχαριστούμε για την εμπιστοσύνη που μας δείξατε, αγοράζοντας αυτή τη συσκευή. Κατά την κατασκευή τηρήθηκαν αυστηρές απαιτήσεις ποιότητας, ώστε να εξασφαλίζεται η άψογη λειτουργία της συσκευής. Διαβάστε πλήρως αυτές τις οδηγίες χειρισμού και τις συνημμένες υποδείξεις ασφαλείας πριν τη θέση σε λειτουργία και προτού αρχίσετε την εργασία με τη συσκευή. Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες. Αυτές οι οδηγίες χειρισμού περιλαμβάνουν σημαντικές πληροφορίες, για να μπορείτε σίγουρα και σωστά να θέσετε τη συσκευή σε λειτουργία, να τη χειριστείτε, να τη συντηρήσετε και να επιδιορθώσετε οι ίδιοι τυχόν απλές βλάβες. Η συσκευή κατασκευάστηκε σύμφωνα με το σημερινό επίπεδο της τεχνολογίας και τους αναγνωρισμένους κανόνες της τεχνικής ασφαλείας. Παρόλ’ αυτά υπάρχει κίνδυνος για τραυματισμούς ατόμων και υλικές ζημιές, όταν δεν προσέξετε τις υποδείξεις ασφαλείας στο συνημμένο τεύχος ασφαλείας καθώς και τις προειδοποιητικές υποδείξεις σε αυτές τις οδηγίες χειρισμού. Υποδείξεις ασφαλείας Για λόγους ασφαλείας δεν επιτρέπεται σε παιδιά και νεαρά άτομα κάτω των 16 ετών καθώς και σε άτομα, τα οποία δεν είναι εξοικειωμένα με αυτές τις οδηγίες λειτουργίας, να χρησιμοποιήσουν τη συσκευή. Τα παιδιά να επιτηρούνται, ώστε να εξασφαλιστεί, πως δεν παίζουν με τη συσκευή. Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων και των παιδιών, με περιορισμένες φυσικές ή πνευματικές ικανότητες ή με περιορισμένες ικανότητες αίσθησης/αντίληψης ή με ανεπαρκή εμπειρία και/ή ανεπαρκείς γνώσεις. Προειδοποιηση! Ηλεκτροπληξία Λγω μη ενδεδειγμένης σύνδεσης της μονάδας ελέγχου, υπάρχει κίνδυνος τραυματισμού απ ηλεκτροπληξία και μπορεί να υποστεί ζημιά η συσκευή. Διαβάστε προσεκτικά όλες τις συνημμένες υποδείξεις ασφαλείας, τις υποδείξεις ασφαλείας σε αυτές τις οδηγίες λειτουργίας καθώς και τις οδηγίες χειρισμού της μονάδας ελέγχου πριν τη θέση σε λειτουργία της μονάδας ελέγχου και προσέξτε τα μέτρα προφύλαξης που αναφέρονται εκεί. Συνδέστε μόνο εργαλεία WX WELLER. Μη χρησιμοποιήσετε ποτέ τη θύρα USB για τροφοδοσία τάσης ξένων συσκευών. Σε περίπτωση ελαττωματικής συσκευής τυχν ενεργοί (ηλεκτροφροι) αγωγοί μπορεί να βρίσκονται ελεύθεροι ή ο αγωγς γείωσης να είναι χωρίς λειτουργία. Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller. Εάν ο αγωγός σύνδεσης του ηλεκτρικού εργαλείου είναι κατεστραμμένος, πρέπει να αντικατασταθεί από έναν ειδικά προετοιμασμένο αγωγό σύνδεσης, ο οποίος διατίθεται μέσω της οργάνωσης του σέρβις πελατών. Για τη δική σας ασφάλεια130

Για τη δική σας ασφάλεια Προειδοποιηση! Κίνδυνος εγκαύματος! Κατά τη λειτουργία της μονάδας ελέγχου υπάρχει κίνδυνος εγκαύματος στο εργαλείο συγκλλησης. Τα εργαλεία μετά την απενεργοποίηση μπορεί να είναι ακμα καυτά για μεγαλύτερο χρονικ διάστημα. Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας. Συνδέστε κενό και καυτό αέρα μόνο στις προβλεπόμενες γι’ αυτό συνδέσεις. Μη δείχνεται με το έμβολο θερμού αέρα πάνω σε άτομα ή εύφλεκτα αντικείμενα. Χρήση σύμφωνα με το σκοπ προορισμού Τροφοδοτικό για εργαλεία συγκόλλησης WX WELLER. Χρησιμοποιείτε το σταθμό συγκόλλησης / σταθμό αποκόλλησης / σταθμό θερμού αέρα αποκλειστικά σύμφωνα με το σκοπό που αναφέρεται στις οδηγίες λειτουργίας για συγκόλληση και αποκόλληση κάτω από τις αναφερόμενες εδώ προϋποθέσεις. Εύφλεκτα αέρια και υγρά δεν επιτρέπεται να αναρροφηθούν. Η συσκευή επιτρέπεται να λειτουργεί μόνο με σωστά τοποθετημένες και προβλεπόμενες γι’ αυτό κασέτες φίλτρου. Αντικαταστήστε τις γεμάτες κασέτες φίλτρου. Χρησιμοποιείτε τη συσκευή μόνο στον εσωτερικό χώρο. Προστατεύετε τη συσκευή από την υγρασία και την άμεση ηλιακή ακτινοβολία. Η χρήση σύμφωνα με το σκοπό προορισμού συμπεριλαμβάνει και το γεγονός, ότι τηρείτε αυτές τις οδηγίες χειρισμού, προσέχετε όλα τα άλλα συνοδευτικά έγγραφα, τηρείτε τους εθνικούς κανονισμούς πρόληψης ατυχημάτων στον τόπο χρήσης. Για αυθαίρετες πραγματοποιημένες αλλαγές στη συσκευή δεν αναλαμβάνεται από τον κατασκευαστή καμία ευθύνη. Ομάδες χρηστών Λόγω των διαφορετικών επιπέδων κινδύνου και των πιθανών επικίνδυνων καταστάσεων ορισμένα βήματα εργασίας επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένα εξειδικευμένα άτομα. Βήμα εργασίας Ομάδες χρηστών Προεπιλογή των παραμέτρων συγκόλλησης Τεχνικό προσωπικό με ειδική εκπαίδευση Αντικατάσταση των ηλεκτρικών ανταλλακτικών Ειδικευμένος ηλεκτρολόγος Προεπιλογή των χρονικών διαστημάτων

Ειδικός ασφαλείας Χειρισμός, Αλλαγή φίλτρου Προσωπικό χωρίς ιδιαίτερες γνώσεις

Αλλαγή φίλτρου Αντικατάσταση των ηλεκτρικών ανταλλακτικών Τεχνικά μαθητευόμενοι κάτω από την καθοδήγηση και επίβλεψη ενός εκπαιδευμένου τεχνικού

Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB. Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών! Πληροφορηθείτε παρακαλώ στη διεύθυνση www.weller-tools.com. Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση». Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα άτομα.131

Θέση της συσκευής σε λειτουργία

Προσξτε τις εκστοτε οδηγες λειτουργας των συνδεδεμνων συσκευν. Θέστε τη συσκευή σε λειτουργία. όπως περιγράφονται στο κεφάλαιο „Θέση σε λειτουργία“. Ελέγξτε, εάν η τάση του δικτύου ταυτίζεται με την τιμή στην πινακίδα

Συνδέστε τη συσκευή στην πρίζα μόνο όταν είναι απενεργοποιημένη. Μετά την ενεργοποίηση της συσκευής, εκτελεί ο μικροεπεξεργαστής έναν αυτοέλεγχο και διαβάζει τις τιμές των παραμέτρων που είναι αποθηκευμένες στο εργαλείο. Η ονομαστική θερμοκρασία και οι σταθερές θερμοκρασίες είναι αποθηκευμένες στο εργαλείο. Η πραγματική τιμή της θερμοκρασίας αυξάνεται μέχρι την τιμή της ονομαστικής θερμοκρασίας (= Το εργαλείο συγκόλλησης θερμαίνεται). WXA 2: Το N2 μειώνει την οξείδωση και το συλλίπασμα (υλικό καθαρισμού) παραμένει περισσότερο ενεργό. Εμείς συνιστούμε άζωτο N2, το οποίο διατίθεται στο εμπόριο σε χαλύβδινες φιάλες. Η φιάλη πρέπει να είναι εφοδιασμένη μ’ ένα μειωτήρα πίεσης 0 -10 bar. Συγκλληση και αποκλληση Εκτελείτε τις εργασίες συγκόλλησης σύμφωνα με τις οδηγίες λειτουργίας του συνδεδεμένου εργαλείου συγκόλλησης. Μεταχείριση των ακίδων συγκλλησης Κατά την πρώτη θέρμανση προσθέστε στη επικασσιτερωνόμενη ακίδα συγκόλλησης λίγο συγκολλητικό κράμα (καλάι). Αυτό απομακρύνει τυχόν οξειδώσεις και ρύπανση λόγω αποθήκευσης από την ακίδα συγκόλλησης. Στα διαλείμματα της συγκόλλησης και πριν την εναπόθεση του εμβόλου συγκόλλησης προσέχετε, να είναι η ακίδα συγκόλλησης καλά επικασσιτερωμένη. Μη χρησιμοποιείται κανένα διαβρωτικό συλλίπασμα (υλικό καθαρισμού). Προσέχετε πάντοτε τη σωστή προσαρμογή των ακίδων συγκόλλησης. Επιλέξτε τη θερμοκρασία εργασίας όσο το δυνατό πιο χαμηλή. Επιλέξτε το μεγαλύτερο δυνατό για τη χρήση μέγεθος της ακίδας συγκόλλησης. Εμπειρικός κανόνας: Περίπου τόσο μεγάλη, όπως η επιφάνεια συγκόλλησης. Φροντίστε για μια μεγάλη επιφάνεια μεταφοράς της θερμότητας μεταξύ της ακίδας συγκόλλησης και του σημείου κόλλησης, επικασσιτερώνοντας καλά την ακίδα συγκόλλησης. Απενεργοποιείτε σε περίπτωση μεγάλων διακοπών της εργασίας το σύστημα συγκόλλησης ή χρησιμοποιείτε τη λειτουργία της Weller για τη μείωση της θερμοκρασίας σε περίπτωση μη

Υγράνετε την ακίδα με το συγκολλητικό κράμα (καλάι), προτού εναποθέσετε το έμβολο συγκόλλησης για μεγαλύτερο χρονικό διάστημα. Βάλτε το συγκολλητικό κράμα (καλάι) απευθείας πάνω στο σημείο κόλλησης, όχι στην ακίδα συγκόλλησης. Αλλάξτε τις ακίδες συγκόλλησης με το αντίστοιχο

Μην εξασκείτε καμία μηχανική δύναμη πάνω στην ακίδα συγκόλλησης.

Οι μονδες ελγχου χουν ρυθμιστε σε να μεσαο μγεθος ακδας συγκλλησης. Μπορε να υπρξουν αποκλσεις λγω αλλαγς ακδας λγω χρση διαφορετικν μορφν ακδων. WX 2, WXD 2, WXA 2: Απενεργοποίηση υπερφρτωσης (255 W) Για την αποφυγή της υπερφόρτωσης ενός σταθμού WX, σε περίπτωση μια ισχύος εργαλείου των δύο καναλιών πάνω από 255 W απενεργοποιείται αυτόματα ένα κανάλι (Auto-Off). Επιπλέον προκύπτει μια απενεργοποίηση υπερφόρτωσης, όταν συνδεθούν οι ακόλουθοι συνδυασμοί εργαλείων: π.χ. - 2 θερμαντικές πλάκες WXHP 120 - Μια πλάκα θέρμανσης WXHP 120 και ένα έμβολο αποκόλλησης WXDP 120 ή WXDV 120 Για τη δική σας ασφάλεια132

Για τη δική σας ασφάλεια Εξίσωση δυναμικού

Λόγω της διαφορετικής ζεύξης της υποδοχής εμβυσμάτωσης 3,5 mm είναι δυνατές 4 παραλλαγές: a Σκληρή γείωση Χωρίς σύνδεσμο (κατάσταση παράδοσης). b Εξίσωση δυναμικού Με σύνδεσμο, αγωγό εξίσωσης στη μεσαία επαφή. c Ελεύθερο

Με σύνδεσμο d Μαλακιά γείωση Με σύνδεσμο και συγκολλημένη αντίσταση. Γείωση μέσω της επιλεγμένης αντίστασης. Εκτέλεση ενημέρωσης υλικολογισμικού

Κατ τη διρκεια που τρχει η ενημρωση υλικολογισμικού, δεν επιτρπεται να απενεργοποιηθε ο σταθμς.

1. Απενεργοποιήστε το σταθμό.

2. Τοποθετήστε το στικ μνήμης στη θύρα διεπαφής

3. Ενεργοποιήστε το σταθμό.

Η ενημέρωση υλικολογισμικού εκτελείται αυτόματα. Σε περίπτωση που έχετε ήδη εγκαταστήσει μια νεότερη έκδοση υλικολογισμικού στο σταθμό σας, δε μεταβάλλεται αυτή. Φροντίδα και συντήρηση της συσκευής Προειδοποιηση! Πριν απ την πραγματοποηση εργασιν στη συσκευ βγλτε το ρευματολπτη απ την πρζα. Καθαρίστε τον πίνακα χειρισμού με ένα κατάλληλο πανί καθαρισμού σε περίπτωση ρύπα νσης. Κλείστε τις μη χρησιμοποιούμενες θύρες διεπαφής με βιδωτά πώματα. Προειδοποιηση! Κίνδυνος εγκαύματος! Αλλαγή της ακίδας συγκόλλησης μόνο σε κρύα κατάσταση Αλλαγή των ακροφυσίων αναρρόφησης και καθαρισμός μόνο σε καυτή κατάσταση με κατάλληλο

Αλλαγή των ακροφυσίων καυτού αέρα μόνο με κατάλληλο εργαλείο Καθαρίζετε ή αλλάζετε το δοχείο συλλογής του κασσίτερου μόνο σε κρύα κατάσταση Αλλαγή φίλτρου Ελέγχετε το κύριο φίλτρο κενού τακτικά για ρύπανση και ενδεχομένως αντικαταστήστε το. Προειδοποιηση! Καταστροφή της μονάδας κενού λόγω εργασίας χωρίς φίλτρο. Πριν αρχίσετε με τις εργασίες συγκόλλησης, ελέγξτε, εάν είναι τοποθετημένο το κύριο φίλτρο! Τα λερωμνα φλτρα πρπει να μεταχειρζονται ως ειδικ απορρμματα. Αποσύρετε τα αντικαθιστούμενα εξαρτματα της συσκευς, τα φλτρα τις παλις συσκευς σύμφωνα με τους κανονισμούς της χρας σας. Φορτε κατλληλο εξοπλισμ προστασας. Προειδοποιηση! Χρησιμοποιετε μνο γνσια ανταλλακτικ WELLER.133

Θερμοκρασία ετοιμτητας Κλήση μενού Παραμέτροι εργαλείου Τα εργαλεία συγκόλλησης έχουν μια λειτουργία αναγνώρισης χρήσης (αισθητήρας) στη λαβή, η οποία σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης ενεργοποιούν αυτόματα τη διαδικασία ψύξης. Μετά από μια απενεργοποίηση της θερμοκρασίας, ρυθμίζεται αυτόματα η θερμοκρασία ετοιμότητας. Χρνος ετοιμτητας Κλήση μενού Παραμέτροι εργαλείου Σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης μειώνεται η θερμοκρασία μετά το πέρας του ρυθμισμένου χρόνου ετοιμότητας στη θερμοκρασία ετοιμότητας. Στην οθόνη εμφανίζεται «Standby». Το πάτημα του πλήκτρου χειρισμού τερματίζει αυτή την κατάσταση ετοιμότητας. Ο ενσωματωμένος στο εργαλείο αισθητήρας, αναγνωρίζει την αλλαγή της κατάστασης και απενεργοποιεί την κατάσταση ετοιμότητας, μόλις μετακινηθεί το εργαλείο. Επιλογή Περιγραφή OFF Ο χρόνος ετοιμότητας είναι απενεργοποιημένος (ρύθμιση εργοστασίου) 1-999 min Χρόνος ετοιμότητας, ρυθμιζόμενος

--- Το εργαλείο δεν υποστηρίζεται Χρνος AUTO OFF Κλήση μενού Παραμέτροι εργαλείου Σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης, απενεργοποιείται μετά το πέρας του χρόνου AUTO OFF, η θέρμανση του εργαλείου συγκόλλησης. Η απενεργοποίηση της θερμοκρασίας εκτελείται ανεξάρτητα από τη ρυθμισμένη λειτουργία ετοιμότητας. Η πραγματική θερμοκρασία εμφανίζεται αναβοσβήνουσα και χρησιμεύει ως ένδειξη της υπόλοιπης θερμότητας. Στην οθόνη εμφανίζεται «AUTO-OFF». Επιλογή Περιγραφή OFF Η λειτουργία AUTO OFF είναι απενεργοποιημένη (ρύθμιση εργοστασίου) 1-999 min Χρόνος AUTO-OFF, ρυθμιζόμενος

Ευαισθησία Κλήση μενού Παραμέτροι εργαλείου Επιλογή Περιγραφή Χαμηλή Μη Ευαίσθητη – αντιδρά σε ισχυρή (μεγάλη) κίνηση Κανονική Στάνταρ (ρύθμιση εργοστασίου) Υψηλή Ευαίσθητη - αντιδρά σε ελαφρά (μικρή) κίνηση --- Το εργαλείο δεν υποστηρίζεται Μέγιστη διάρκεια θερμού αέρα WXHAP 200 Κλήση μενού Παραμέτροι εργαλείου Ο χρόνος ενεργοποίησης για το ρεύμα θερμού αέρα του WXHAP 200 μπορεί να περιοριστεί σε βήματα του 1 από 0 έως 300 δευτερόλεπτα. Η ρύθμιση εργοστασίου είναι 0 s (“OFF”), δηλ. το ρεύμα του αέρα ενεργοποιείται όσο το πλήκτρο στο έμβολο θερμού αέρα ή ο προαιρετικός ποδοδιακόπτης είναι πατημένος. Επιλογή Περιγραφή OFF καμία ορισμένη διάρκεια (ρύθμιση εργοστασίου) 1-300 s δυνατότητα ξεχωριστής ρύθμισης μενού των παραμέτρων134

μενού των παραμέτρων Offset (θερμοκρασίας-Offset) Κλήση μενού Παραμέτροι εργαλείου Η πραγματική θερμοκρασία της ακίδας συγκόλλησης μπορεί να προσαρμοστεί με την εισαγωγή μιας μετατόπισης της θερμοκρασίας κατά ± 40 °C (± 72 °F). Συμπεριφορά ρύθμισης Κλήση μενού Παραμέτροι εργαλείου Αυτή η λειτουργία καθορίζει τη συμπεριφορά θέρμανσης του εργαλείου συγκόλλησης για την επίτευξη της ρυθμισμένης θερμοκρασίας του

Επιλογή Περιγραφή Στάνταρ Προσαρμοσμένη (μεσαία) θέρμανση (ρύθμιση εργοστασίου) Ααπαλά Αργή θέρμανση Επιθετικά Γρήγορη θέρμανση Κλείδωμα πλήκτρων WXHAP 200 Κλήση μενού Παραμέτροι εργαλείου Με αυτή τη λειτουργία μπορεί να αλλάξει η ρυθμισμένη από το εργοστάσιο συμπεριφορά των πλήκτρων του εμβόλου WXHAP 200. Επιλογή Περιγραφή OFF – ON Το WXHAP 200 με το πρώτο πάτημα του πλήκτρου ενεργοποιείται και με ένα δεύτερο πάτημα του πλήκτρου απενεργοποιείται. Παράθυρο διεργασίας Κλήση μενού Παραμέτροι εργαλείου Η ρυθμισμένη στο παράθυρο διεργασίας περιοχή θερμοκρασίας, καθορίζει τη συμπεριφορά σήματος της ελεύθερης δυναμικού εξόδου ζεύξης.

Σε περπτωση εργαλεων με δακτύλιο φωτοδιδων ( π.χ. WXDP 120), το παρθυρο διεργασας καθορζει τη συμπεριφορ φωτισμού του δακτυλου φωτοδιδων. να σταθερ ναμμα σημανει την επτευξη της προεπιλεγμνης θερμοκρασας τι η θερμοκρασα εναι εντς του προρρυθμισμνου παραθύρου διεργασας. να αναβσβημα σηματοδοτε, τι το σύστημα θερμανεται τι η θερμοκρασα εναι εκτς του παραθύρου διεργασας. Γλώσσα Κλήση μενού Παράμετροι σταθμών CHN

CZE Český κδοση θερμοκρασίας °C/°F Κλήση μενού Παράμετροι σταθμών Επιλογή Περιγραφή ° C Κελσίου ° F Φαρενάιτ135

μενού των παραμέτρων Κωδικς (λειτουργία κλειδώματος) Κλήση μενού Παράμετροι σταθμών Μετά την ενεργοποίηση του κλειδώματος στο σταθμό συγκόλλησης, μπορεί να γίνει χειρισμός ακόμα μόνο των πλήκτρων σταθερής θερμοκρασίας. λες οι άλλες ρυθμίσεις δεν μπορούν να αλλάξουν πλέον μέχρι το ξεκλείδωμα.

ταν θα πρπει να υπρχει πραγματικ μνο μα τιμ θερμοκρασας προς επιλογ, πρπει τα πλκτρα χειρισμού (πλκτρα σταθερς θερμοκρασας) να ρυθμιστούν στην δια τιμ θερμοκρασας. Κλείδωμα του σταθμού συγκλλησης: Ρυθμίστε τον επιθυμητό τριψήφιο κωδικό κλειδώματος (μεταξύ 001-999) με τον τροχίσκο περιστροφής-κλικ. Το κλείδωμα είναι ενεργό (στην οθόνη φαίνεται μια κλειδαριά). Ξεκλείδωμα του σταθμού συγκλλησης

1. Καλέστε το μενού των παραμέτρων. ταν

το κλείδωμα είναι ενεργό, ανοίγει αυτόματα το σημείο του μενού κωδικού. Στην οθόνη εμφανίζονται τρία αστέρια (***).

2. Ρυθμίστε τον τριψήφιο κωδικό κλειδώματος

μέσω του τροχίσκου περιστροφής-κλικ.

3. Επιβεβαιώστε τον κωδικό με το πλήκτρο

Ξεχάσατε τον κωδικό; Αποταθετε παρακαλ στο σρβις πελατν της εταιρεας μας: technical-service@weller-tools.com Προώθηση κενού μνο WXD 2 Κλήση μενού Παράμετροι σταθμών Για να αποφευχθεί ένα πρόωρο ξεκίνημα της αντλίας ή για την εξασφάλιση ενός καθορισμένου χρόνου προθέρμανσης του σημείου κόλλησης, μπορεί να ρυθμιστεί μια καθυστέρηση ενεργοποίησης. Επιλογή Περιγραφή 0 sec OFF: Η λειτουργία προώθησης κενού είναι απενεργοποιημένη (ρύθμιση εργοστασίου) 1-10 sec ON: Χρόνος προώθησης κενού, ρυθμιζόμενος Συνέχιση κενου μνο WXD 2 Κλήση μενού Παράμετροι σταθμών Για να αποφευχθεί το φράξιμο του εμβόλου αποκόλλησης μπορεί να ρυθμιστεί ένας χρόνος συνέχισης κενού. Επιλογή Περιγραφή 0 sec OFF: Η λειτουργία συνέχισης κενού είναι απενεργοποιημένη (ρύθμιση εργοστασίου) 1-10 sec ON: Χρόνος συνέχισης κενού, ρυθμιζόμενος ξεχωριστά χοι πλήκτρων On/Off Κλήση μενού Παράμετροι σταθμών Επιλογή Περιγραφή ON Ενεργοποιημένη OFF Απενεργοποιημένη ξοδος ρομπτ Κλήση μενού Παράμετροι σταθμών Η έξοδος ρομπότ βρίσκεται στην πίσω πλευρά της συσκευής. WX 1: OFF - ON - ZeroSmog - Stop&Go WX 2 / WXD 2: OFF- Αριστερά - Δεξιά - Αριστερά Και Δεξιά - ZeroSmog - Stop&Go136

μενού των παραμέτρων Επιλογή Περιγραφή Αριστερά Αριστερό κανάλι του εργαλείου (ρύθμιση εργοστασίου) Δεξιά Δεξί κανάλι του εργαλείου Αριστερά Και

Και τα δύο κανάλια του εργαλείου ZeroSmog Η πίσω επαφή εξόδου ελεύθερης δυναμικού κλείνει σε περίπτωση χρήσης ενός εργαλείου. Μέσω ενός προαιρετικού προσαρμογέα (WX HUB) μπορούν να συνδεθούν ορισμένα Zero Smog. Η θύρα διεπαφής RS 232 στην πίσω πλευρά εξακολουθεί να είναι λειτουργική. Η επαφή εξόδου είναι ανοιχτή στο Standby, AUTO-OFF, OFF ή όταν δεν είναι τοποθετημένο κανένα εργαλείο. Stop&Go Η πίσω θύρα διεπαφής RS 232 χρησιμοποιείται για τον έλεγχο ενός προαιρετικού οπτικού προσαρμογέα, για να μπορεί μέσω ενός οπτικού κυματοδηγού να ενεργοποιηθεί ένα KHE/KHP. Σε περίπτωση χρήσης ενός εργαλείου ενεργοποιείται η έξοδος. Επιπλέον κλείνει η ελεύθερης δυναμικού επαφή εξόδου. Η έξοδος είναι κλειστή στο Standby, AUTO-OFF, OFF ή όταν δεν είναι τοποθετημένο κανένα εργαλείο.

ταν χει επιτευχθε η θερμοκρασα εργασας για το ρομπτ, εμφανζεται στην οθνη το σύμβολο – ok –. χι σε περπτωση Zero Smog + Stop&Go ποδοδιακπτης είναι (μνο WXD 2 + WXA 2) Κλήση μενού Παράμετροι σταθμών Για να αποφευχθεί ένα πρόωρο ξεκίνημα της αντλίας ή για την εξασφάλιση ενός καθορισμένου χρόνου προθέρμανσης του σημείου κόλλησης, μπορεί να ρυθμιστεί μια καθυστέρηση ενεργοποίησης. Επιλογή Περιγραφή OFF απενεργοποιημένη ON ενεργοποιημένη Η θύρα διεπαφής RS232 διαμορφώνεται ως είσοδος ποδοδιακόπτη, για την ενεργοποίηση του ρεύματος του αέρα. Σύνδεση πρσθετων συσκευών Προσέξτε τις εικόνες επισκόπησης. Οι πρόσθετες συσκευές μπορείτε να συνδεθούν στη θύρα διεπαφής στην μπροστινή πλευρά και/ή στη θύρα διεπαφής στην πίσω πλευρά του σταθμού συγκόλλησης. Ο σταθμός συγκόλλησης αναγνωρίζει αυτόματα, ποια πρόσθετη συσκευή είναι συνδεδεμένη. Ο σταθμός συγκόλλησης δείχνει αριστερά (θύρα διεπαφής μπροστά) ή δεξιά (θύρα διεπαφής πίσω) το σύμβολο ή το όνομα της συνδεδεμένης πρόσθετης συσκευής. Ρύθμιση των παραμέτρων των πρόσθετων

1. Επιλέξτε την πρόσθετη συσκευή μέσω του

πλήκτρου πρόσθετης συσκευής (μπροστά/πίσω). Η ρυθμιζόμενη παράμετρος εμφανίζεται στην οθόνη (π.χ. Αριθμός στροφών).

2. Ρυθμίστε την επιθυμητή τιμή με τον τροχίσκο

3. Επιβεβαιώστε την τιμή με το πλήκτρο

Διαστάσεις Μ x Π x Υ 170 x 151 x 130 mm 6,69 x 5,94 x 5,12 inch Βάρος ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg Τάση δικτύου 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz Κατανάλωση ισχύος 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) Κατηγορία προστασίας I, περίβλημα αντιστατικό III, Εργαλείο συγκόλλησης Ασφάλεια T2 A (230 V) T4 A (120 V) Περιοχή θερμοκρασίας Κελσίου: 100 - 450°C (550°C) Φαρενάιτ: 200 - 850°F (999°F) Η ρυθμιζόμενη περιοχή θερμοκρασίας εξαρτάται από το εργαλείο Ακρίβεια θερμοκρσίας ± 9 °C ± 17 °F Σταθερότητα θερμοκρασίας ± 2 °C ± 4 °F Εξίσωση δυναμικού Μέσω υποδοχής εμβυσμάτωσης 3,5 mm στην πίσω πλευρά της

Οθόνη 255 x 128 dots / Φωτισμός φόντου Θύρα διεπαφής Η μονάδα ελέγχου είναι εξοπλισμένη στην μπροστινή πλευρά με μια θύρα διεπαφής USB για ενημέρωση υλικολογισμικού, παραμετροποίηση, επιτήρηση και καταγραφή δεδομένων (μέσω λογισμικού τερματικού WX). Κατανάλωση αέρα - 35 l / min

υποπίεση 75 kPA (10,9 psi)

Σύνδεση πεπιεσμένου αέρα - Εύκαμπτος

πεπιεσμένου αέρα εξωτερική διάμετρος 6 mm (0,24“)

πεπιεσμένου αέρα εξωτερική διάμετρος 6 mm (0,24“) Πεπιεσμένος αέρας - Πίεση εισόδου

(58-87 psi) ξηρού πεπιεσμένου αέρα, χωρίς

λαδιού, ξηρός πεπιεσμένος αέρας ή άζωτο N2 Ποσότητα αέρα - περίπου 0-18 λίτρα/λεπτό στα 6 bar138

Μηνύματα και άρση σφαλμάτων Μήνυμα/Σύμπτωμα Πιθανή αιτία Μέτρα προς αντιμετώπιση νδειξη «- - -» Το εργαλείο δεν αναγνωρίστηκε Εργαλείο ελαττωματικό Ελέγξτε τη σύνδεση του εργαλείου στη συσκευή Ελέγξτε το συνδεδεμένο

Καμία λειτουργία οθόνης οθόνη

Δεν υπάρχει τάση δικτύου Ανοίξτε το διακόπτη του

Ελέγξτε την τάση του δικτύου Ελέγξτε την ασφάλεια της

OFF Το κανάλι δεν μπορεί να ενεργοποιηθεί Απενεργοποίηση υπερφόρτωσης Κανάλι απενεργοποιημένο Μπορεί να λειτουργήσει μόνο ένα έμβολο. WXD 2: Κανένα κενό στο εργαλείο αποκόλλησης Κενό μη συνδεδεμένο Ακροφύσιο αποκόλλησης

Πεπιεσμένος αέρας μη συνδεδεμένος ή λάθος συνδεδεμένος Συνδέστε τον εύκαμπτο σωλήνα κενού στη σύνδεση

Συντηρήστε το ακροφύσιο αποκόλλησης με το εργαλείο

Συνδέστε ή ελέγξτε τον πεπιεσμένο αέρα στη σύνδεση πεπιεσμένου αέρα WXD 2: Ανεπαρκές κενό στο εργαλείο αποκόλλησης Κασέτα φίλτρου στο εργαλείο αποκόλλησης γεμάτη Κύριο φίλτρο στο σταθμό συγκόλλησης γεμάτο Αλλάξτε την κασέτα φίλτρου στο εργαλείο αποκόλλησης Αλλάξτε το ένθετο του κύριου φίλτρου στο σταθμό συγκόλλησης WXA 2: καθόλου αέρας στο έμβολο θερμού αέρα Εύκαμπτος σωλήνας αέρα μη συνδεδεμένος Πεπιεσμένος αέρας μη συνδεδεμένος ή λάθος συνδεδεμένος Συνδέστε ή ελέγξτε τον πεπιεσμένο αέρα στη σύνδεση πεπιεσμένου αέρα Συνδέστε ή ελέγξτε τον εύκαμπτο σωλήνα αέρα από το έμβολο στο WXA 2 θύρα διεπαφής πίσω καμία λειτουργία με Zero Smog/

ξοδος ρομπότ ρυθμισμένη στο Stop/Go Απενεργοποιήστε τη λειτουργία “Stop & Go”; Ή χρησιμοποιήστε την μπροστινή θύρα διεπαφής RS 232 θύρα διεπαφής μπροστά καμία λειτουργία με Zero Smog/

Διαβάστε τις οδηγίες χειρισμού! Πριν από την εκτέλεση κάθε εργασίας στη συσκευή τραβάτε πάντοτε το φις από την πρίζα του

ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας Εξίσωση δυναμικού Σήμα CE

Μετασχηματιστής ασφαλείας

Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριµµάτων! Σύµφωνα µε την ευρωπαϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον. Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας. Γνήσια Δήλωση πισττητας Οι σταθμοί συγκλλησης WX1, WX2 σταθμς αποκλλησης WXD 2 Σταθμς θερμού αέρα WXA 2 Εργαλείο WXP 65, WXP 120, WXP 200, WXMP, WXMT Δηλώνουμε, τι τα χαρακτηρισμένα προϊντα πληρούν τις διατάξεις των ακλουθων οδηγιών: 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS) Εφαρμοσμένα εναρμονισμένα πρτυπα: DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10 DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08 DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04 DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02 Besigheim, 2014-07-30 T. Fischer S. Hofmann Τεχνικός Διευθυντής Διευθύνων Σύμβουλος Εξουσιοδοτημένος για την κατάρτιση του τεχνικού φακέλου. Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany140
