KULLANIM KILAVUZU T0053420699N Weller

Türkçe Teknik Veriler | Güvenlik uyarıları | Menü yönlendirmesi | Temizliği ve bakımı | Garanti

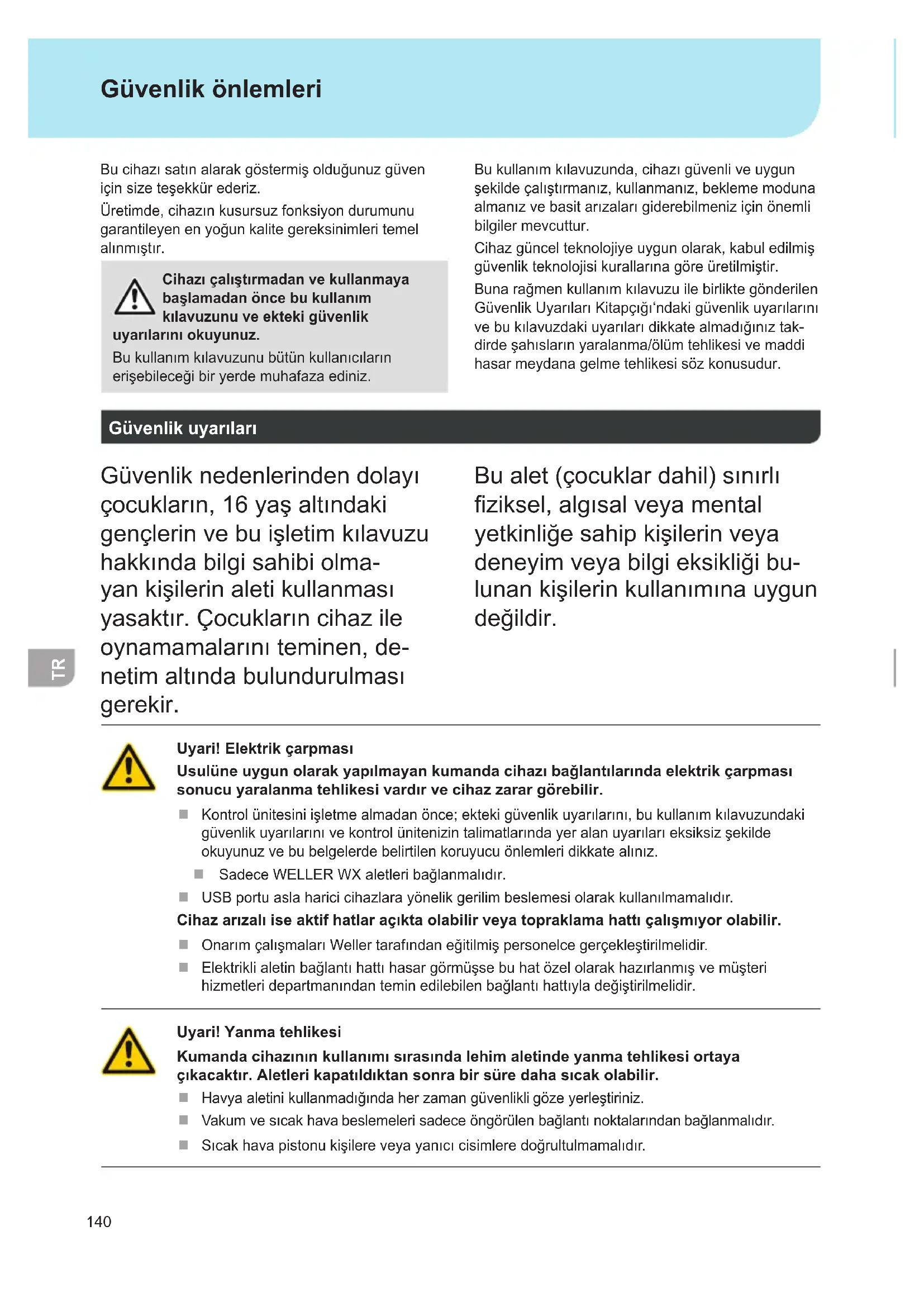

Bu cihazı satın alarak göstermiş olduğunuz güven için size teşekkür ederiz. Üretimde, cihazın kusursuz fonksiyon durumunu garantileyen en yoğun kalite gereksinimleri temel alınmıştır. Cihazı çalıştırmadan ve kullanmaya başlamadan önce bu kullanım kılavuzunu ve ekteki güvenlik uyarılarını okuyunuz. Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz. Bu kullanım kılavuzunda, cihazı güvenli ve uygun şekilde çalıştırmanız, kullanmanız, bekleme moduna almanız ve basit arızaları giderebilmeniz için önemli bilgiler mevcuttur. Cihaz güncel teknolojiye uygun olarak, kabul edilmiş güvenlik teknolojisi kurallarına göre üretilmiştir. Buna rağmen kullanım kılavuzu ile birlikte gönderilen Güvenlik Uyarıları Kitapçığı‘ndaki güvenlik uyarılarını ve bu kılavuzdaki uyarıları dikkate almadığınız tak- dirde şahısların yaralanma/ölüm tehlikesi ve maddi hasar meydana gelme tehlikesi söz konusudur. Güvenlik uyarıları Güvenlik nedenlerinden dolayı çocukların, 16 yaş altındaki gençlerin ve bu işletim kılavuzu hakkında bilgi sahibi olma- yan kişilerin aleti kullanması yasaktır. Çocukların cihaz ile oynamamalarını teminen, de- netim altında bulundurulması gerekir. Bu alet (çocuklar dahil) sınırlı ziksel, algısal veya mental yetkinliğe sahip kişilerin veya deneyim veya bilgi eksikliği bu- lunan kişilerin kullanımına uygun değildir. Uyari! Elektrik çarpması Usulüne uygun olarak yapılmayan kumanda cihazı balantılarında elektrik çarpması sonucu yaralanma tehlikesi vardır ve cihaz zarar görebilir. Kontrol ünitesini işletme almadan önce; ekteki güvenlik uyarılarını, bu kullanım kılavuzundaki güvenlik uyarılarını ve kontrol ünitenizin talimatlarında yer alan uyarıları eksiksiz şekilde okuyunuz ve bu belgelerde belirtilen koruyucu önlemleri dikkate alınız. Sadece WELLER WX aletleri bağlanmalıdır. USB portu asla harici cihazlara yönelik gerilim beslemesi olarak kullanılmamalıdır. Cihaz arızalı ise aktif hatlar açıkta olabilir veya topraklama hattı çalışmıyor olabilir. Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir. Elektrikli aletin bağlantı hattı hasar görmüşse bu hat özel olarak hazırlanmış ve müşteri hizmetleri departmanından temin edilebilen bağlantı hattıyla değiştirilmelidir. Uyari! Yanma tehlikesi Kumanda cihazının kullanımı sırasında lehim aletinde yanma tehlikesi ortaya çıkacaktır. Aletleri kapatıldıktan sonra bir süre daha sıcak olabilir. Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz. Vakum ve sıcak hava beslemeleri sadece öngörülen bağlantı noktalarından bağlanmalıdır. Sıcak hava pistonu kişilere veya yanıcı cisimlere doğrultulmamalıdır. Güvenlik önlemleri141

Güvenlik önlemleri Kullanim WELLER WX lehim aletlerine yönelik besleme ünitesi. Lehimleme / lehim sökme / sıcak hava istasyonunu sadece kullanım kılavuzunda belirtilen amaca yönelik olarak, belirtilen koşullar altında yapılacak lehimleme ve lehim sökme işlemleri için kullanınız. Yanıcı gazların ve sıvıların emilmesi yasaktır. Bu alet sadece doğru yerleştirilmiş ve kullanımı öngörülmüş ltre kartuşları ile birlikte kullanılmalıdır. Dolan ltre kartuşları değiştirilmelidir. Alet sadece kapalı mekanlarda kullanılmalıdır. Neme ve doğrudan gelen güneş ışınlarına karşı korunmalıdır. Amaca uygun kullanım şunları da içerir Bu kullanım kılavuzunu dikkate almanız, Diğer bütün dokümanları dikkate almanız, Kullanım yerinde ulusal kaza önleme yönetmeli- klerini dikkate almanız. Cihazda kendi yaptığınız değişiklikler için üretici sorumluluk kabul etmez. Kullanıcı grupları Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir. Çalışma adımı Kullanıcı grupları Lehim parametresi bilgisi Teknik eğitimli uzman personel Elektrikli yedek parçaların değiştirilmesi Uzman elektrik teknisyeni Bakım aralıkları bilgisi Güvenlik uzmanı Kullanım Filtre değişimi Uzman olmayan çalışan Kullanım Filtre değişimi Elektrikli yedek parçaların değiştirilmesi Teknik eğitim görenler, eğitimli uzmanların gözetimin- de ve talimatıyla çalışabilir Cihazı işletime alma Dikkat! Balı cihazların ilgili kullanım kılavuzlarını dikkate alınız. Cihazı, „İşletime alma“ bölümünde açıklanan şekilde çalıştırınız. Şebeke geriliminin tip etiketi üzerindeki verilerle uyumlu olup olmadığını kontrol edin. Aleti sadece kapalı iken prize takın. Cihazı çalıştırdıktan sonra mikro işlemci bir self test gerçekleştirir ve alete kayıtlı parametrelerini okur. Nominal sıcaklık ve sabit sıcaklıklar alete kayıtlıdır. Fiili sıcaklık değeri nominal sıcaklığa kadar çıkar (= Lehim aleti ısıtılır). WXA 2: Nitrojen N2, oksidasyonu azaltır ve böylece eritken madde daha uzun süre aktif kalır. Piyasada mevcut olan ve çelik şişelerde satılan ni- trojen N2 kullanılmasını tavsiye ediyoruz. Şişenin 0-10 bar basınç düşürücüye sahip olması gerekir.142

Lehimleme ve lehim çıkartma Lehim çalışmalarını, bağladığınız lehim aletinin kullanım kılavuzuna göre yapınız. Havya uçlarının kullanılması İlk ısıtma işleminden önce, lehimlenebilir seçmeli havya ucunu lehim ile ıslatınız. Bu işlem, havya ucunda depolanmadan kaynaklanan oksit katmanlarını ve düzensizlikleri ortadan kaldırır. Havya aralarında ve havya çubuğunu yerleştirmeden önce havya ucunun iyice kalaylanmış olduğundan emin olunuz. Çok agresif içerikte eritken maddeler (yumuşatıcılar) kullanmayınız. Havya uçlarının her zaman usulüne uygun konumda olmasına dikkat ediniz. Mümkün olduğunca düşük bir çalışma sıcaklığı seçiniz. Uygulama için mümkün olan en büyük havya ucu formunu kullanınız Yaklaşık hesap: Yakl. havya (lehim) döşeği büyüklüğünde. Havya ucunu iyice kalaylayarak, havya ucu ile havya noktası arasında geniş bir ısı aktarımının olmasını sağlayınız. Uzun süreli çalışma molalarında, havya sistemini kapatınız veya kullanılmadığında aletin sıcaklığını düşüren Weller fonksiyonunu devreye sokunuz. Havya çubukları uzun süre kalacaksa uçlarını lehim ile ıslatınız. Lehimi havya ucuna değil, doğrudan havya yerine uygulayınız. Havya uçlarını ilgili alet ile değişiriniz. Havya ucuna mekanik güç uygulamayınız. Dikkat Kumanda cihazları ortalama bir havya ucu büyüklüüne göre ayarlanmıtır. Uç deiiklii veya baka uç biçimleri kullanımı dolayısıyla sapmalar oluabilir. WX 2, WXD 2, WXA 2: Aşırı yük kapatması (255 W) WX istasyonunda bir aşırı yüklenme olmasını önlemek amacıyla her iki kanaldaki alet gücü 255 Watt değerini aştığında bir kanal otomatik olarak devre dışı bırakılır (Auto-Off). Ayrıca, aşağıdaki alet kombinasyonlarının bağlanmış olması durumunda da aşırı yüklenme nedeniyle kapanma durumu söz konusu olur: örn. - 2 WXHP 120 ısıtma plakaları - Bir WXHP 120 ısıtma plakası ve bir WXDP 120 veya WXDV 120 lehim sökme pistonu Potansiyel dengelemesi

3,5 mm‘lik cırcırlı ş yuvasının farklı kumandaları sayesinde 4 varyant mümkündür: a Usulüne uygun topraklanmış Fişsiz (teslimat durumu). b Potansiyel deng- elemesi Fiş, orta kontakta dengeleme hattı ile. c Potansiyelsiz Fişli d Usulüne göre topraklı (yumuşak topraklanmış) Fiş ve direnç lehimli. Topraklama seçi- len direnç üzerinden. Güvenlik önlemleri143

Güvenlik önlemleri Yazılım güncellemesini gerçekleştirmek Dikkat Yazılım güncellemesi devam ederken istasyon kapatılmamalıdır.

1. İstasyonun kapatılması.

2. Bellek çubuğunu USB arabirimine yerleştiriniz.

3. İstasyonun açılması.

Yazılım güncellemesi otomatik olarak gerçekleştirilir. İstasyonunuzda zaten güncel bir yazılım mevcut ise, bu değiştirilmez. temizlii ve bakımı Uyari! Aletin kendinde bir çalıma yapmadan önce i prizden çekin. Kumanda panelini kirlenme durumunda bir temizlik bezi ile temizleyiniz. Kullanılmayan arabirimleri kapaklarla kapatınız. Uyari! Yanma tehlikesi Lehim ucu değişimi sadece soğuk durumda yapılmalıdır Emme ucu değişimi ve temizlik çalışmaları sadece sıcak durumda uygun bir alet kullanılarak yapılmalıdır Sıcak hava ucu değişimi sadece uygun bir alet kullanılarak yapılmalıdır Kalay toplama haznesi sadece soğuk durumda temizlenmeli veya değiştirilmelidir Filtre deişimi Vakum ana ltresi düzenli olarak kirlenme bakımından kontrol edilmeli ve gerekirse değiştirilmelidir. Uyari! Filtresiz çalışıldığında vakum ünitesi tahrip olur. Lehim çalışmalarına başlamadan önce ana ltrenin takılı olup olmadığını kontrol ediniz! Kirlenmi ltreler özel atık olarak ilem gör- melidir. Deitirdiiniz cihaz parçaları, ltre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz. Uygun koruyucu donanım giyilmelidir. Uyari! Sadece orijinal WELLER yedek parçaları kullanılmalıdır. Garanti Satıcının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB‘ye göre satıcının müracaat hakkı için geçerli değildir. Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir. Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirildiği taktirde iptal olur. Teknik değişiklik yapma hakkı saklıdır! Lütfen adresinden bilgi alınız www.weller-tools.com.144

Bekleme Sicakligi Menü arama Alet parametreleri Lehim aletleri, tutamakta bir kullanım algılamasına (sensör) sahiptir. Bunlar lehim aleti kullanılmadığında soğutma sürecini otomatik olarak devreye alır. Sıcaklık kapanmasından sonra otomatik olarak Standby sıcaklığı ayarlanır. Standby süresi (sıcaklık kapatma) Menü arama Alet parametreleri Lehim aleti kullanılmadığında sıcaklık, ayarlanan bekleme süresi dolduktan sonra bekleme modu sıcaklığına düşürülür. Ekranda „Bekleme modu“ yazısı görünür. Kumanda tuşuna basarak bu Standby durumunu sonlandırabilirsiniz. Alete entegre edilen sensör durum değişikliğini algılar ve alet hareket ettirilir ettirilmez Standby durumunu devre dışı bırakır. Opsiyon Tanım OFF Standby süresi kapalı (fabrika ayarı) 1-999 min Standby süresi , bireysel ayarlana- bilir --- Alet desteklenmez AUTO-OFF süresi (otomatik kapatma süresi) Menü arama Alet parametreleri Lehim aleti kullanılmadığında AUTO-OFF süresi dolduktan sonra lehim aletinin ısıtması kapatılır. Sıcaklık kapanması, ayarlanan Standby fonksi- yonundan bağımsız uygulanır. Fiili sıcaklık yanıp sönerek gösterilir ve kalan ısı göstergesi olarak işlev görür. Ekranda „AUTO-OFF“ görünür. Opsiyon Tanım OFF AUTO-OFF fonksiyonu kapalı (fab- rika ayarı) 1-999 min AUTO-OFF süresi, bireysel ayar- lanabilir. Hassasiyet Menü arama Alet parametreleri Opsiyon Tanım Düşük Hassas Değil – şiddetli (uzun süreli) hareketten etkileniyor Normal Standart (fabrika ayarı) Yüksek Hassas - haf (kısa süreli) hareketten etkileniyor --- Alet desteklenmez Maks. sıcak hava süresi WXHAP 200 Menüsünü açma Alet parametreleri WXHAP 200 sıcak hava akımı için açık kalma süresi, 0 - 300 s aralığında 1 birimlik kademeler halinde sınırlandırılabilir. Fabrika ayarı 0 s („OFF“) biçimindedir, yani sıcak hava pistonundaki tuşa veya isteğe bağlı ayak şalterine basıldığı sürece hava akımı devreye sokulur. Opsiyon Tanım OFF süre tanımlanmadı (fabrika ayarı) 1-300 s münferit olarak ayarlanabilir Offset (Sıcaklık-Offset) Menüsünü açma Alet parametreleri Gerçek lehim havyası sıcaklığı, sıcaklık ofseti girilerek ± 40 °C‘ye (± 72 °F) uyarlanabilir. Parametre menüsü145

Parametre menüsü Performans Modu Menüsünü açma Alet parametreleri Fonksiyon, lehim aletinin ayarlanan alet sıcaklığına ulaşmak için ısıtma tutumunu belirle- mektedir. Opsiyon Tanım Standart uygun (orta) ısıtma (fabrika ayarı) Dak. yavaş ısıtma Max. hızlı ısıtma Tuş kilidi WXHAP 200 Menüsünü açma Alet parametreleri Bu fonksiyon ile, WXHAP 200 pistonu için fabrika- da ayarlanan aktarma oranı değiştirilebilir. Opsiy-

Tanım OFF – ON WXHAP 200, tuşa ilk kez basıldığında açılır ve bir kez daha basıldığında kapatılır. Proses penceresi Menüsünü açma Alet parametreleri Proses penceresinde ayarlanan sıcaklık sahası, potansiyelsiz kumanda çıkışının sinyal tutumunu belirler. Dikkat LED halka ııklı aletlerde (örn. WXDP 120) proses penceresi, LED halka ııının yanma tutumunu belirler. Sabit yanma, önceden seçilen sıcaklıa ulaıldıı veya sıcaklıın öngörülen proses penceresi dahilinde olduu anlamına gelmektedir. Yanıp sönme, sistemin ısındıı veya sıcaklıın proses penceresi dıında olduu anlamına gelmektedir. Dil Menüsünü açma Istasyon parametreleri CHN

CZE Český Sıcaklık versiyonu °C/°F (sıcaklık birimleri) Menüsünü açma Istasyon parametreleri Opsiyon Tanım ° C Santigrat ° F Fahrenheit146

Parametre menüsü Parola (kilitleme fonksiyonu) Menüsünü açma Istasyon parametreleri Kilitlemeyi devreye aldıktan sonra lehim istasyon- unda artık sadece sabit sıcaklık tuşları kullanıma açıktır. Diğer bütün ayarlar, kilitleme açılana kadar değiştirilemez. Dikkat Gerçekten sadece bir sıcaklık deerinin seçilebilir olmasını istiyorsanız, kumanda tularını (sabit sıcaklık tuları) aynı sıcaklık deerine ayarlamalısınız. Lehim istasyonunu kilitlemek: İstediğiniz üç haneli kilitleme kodunu (001-999 arasında) döner basmalı düğme. Kilitleme aktiftir (ekran bir kilit görünür). Lehim istasyonu kilidini açmak

1. Parametre menüsünü açınız. Kilitleme aktifse,

otomatik olarak şifre menü noktası açılır. Ekran- da üç yıldız (***) görünür.

2. Üç haneli kilitleme kodunu döner basmalı

düğme ile ayarlayınız.

3. Kodu giriş tuşuyla onaylayınız.

Kodu unuttunuz mu? Lütfen müteri hizmetlerine bavurunuz: technical-service@ weller-tools.com Ön çalıştırma vakumu sadece WXD 2 Menüsünü açma Istasyon parametreleri Pompanın zamanından önce çalışmaya başlamasını engellemek veya lehim yerine yönelik tanımlanmış bir ön ısıtma süresini garanti etmek için bir devreye girme gecikmesi ayarlanabilir Opsiy-

Tanım 0 sec OFF: Ön çalıştırma vakum fonksiyonu kapalıdır (fabrika ayarı) 1-10 sec ON: Ön çalıştırma vakum süresi, kişisel olarak Sonradan çalıştırma vakumu sadece WXD 2 Menüsünü açma Istasyon parametreleri Lehim çıkarma havyasının damlamasını engel- lemek için bir sonradan çalıştırma vakum süresi ayarlanabilir. Opsiy-

Tanım 0 sec OFF: Sonradan çalıştırma vakum fonk- siyonu kapalıdır (fabrika ayarı) 1-10 sec ON: Sonradan çalıştırma vakum süre- si, kişisel olarak ayarlanabilir Tuş seslerini aç/kapat Menüsünü açma Istasyon parametreleri Opsiyon Tanım ON Açılmış OFF Kapatılmış147

Parametre menüsü Robot çıkışı Menüsünü açma Istasyon parametreleri Robot çıkışı cihazın arka tarafında yer almaktadır. WX 1: OFF - ON - ZeroSmog - Stop&Go WX 2 / WXD 2: OFF- Sol - Sağ - Sol & Sağ - ZeroSmog - Stop&Go Opsiyon Tanım Sol sol alet kanalı (fabrika ayarı) Sağ sağ alet kanalı Sol & Sağ her iki alet kanalı ZeroSmog Potansiyelsiz arka devre çıkışı, aletin kullanılması sırasında kapatılır. Opsiyonel bir adaptör (WX HUB) aracılığıyla belirli Zero Smog aletleri bağlanabilir. Arka taraftaki RS 232 arabirimi çalışmaya devam eder. Devre çıkışı; Standby (Bekleme), AUTO-OFF (Otomatik Kapatma), OFF (Kapatma) durumlarında veya alet takılı değilken açıktır. Stop&Go Arka RS 232 arabirimi, bir beroptik kablo üzerinden KHE/KHP‘yi devreye sokabilmek amacıyla opsiyonel bir optik adaptörün kumanda edilmesi için kullanılır. Aletin kullanılması sırasında çıkış devreye sokulur. Ek olarak gerilimsiz anahtar çıkışı kapatılır. Çıkış; Standby (Bekleme), AUTO-OFF (Otomatik Kapatma), OFF (Kapatma) durumlarında veya alet takılı değilken kapalıdır. Dikkat Robotla ilgili çalıma ısısına ulaıldıında, ekranda bir – ok –. Zero Smog + Stop&Go‘da deil Ayak şalterine (sadece WXD 2 + WXA 2) Menüsünü açma Istasyon parametreleri Pompanın zamanından önce çalışmaya başlamasını engellemek veya lehim yerine yönelik tanımlanmış bir ön ısıtma süresini garanti etmek için bir devreye girme gecikmesi ayarlanabilir Opsiyon Tanım OFF kapatılmış ON açılmış RS232 arabirimi ayak şalteri girişi olarak, hava akımının aktieştirilmesi için kongüre edilir. İlave cihazlar balamak Genel bakışları dikkate alınız. İlave cihazlar ya lehim istasyonunun ön tarafındaki arabirimine ve/veya arka tarafındaki arabirimine bağlanabilir. Lehim istasyonu otomatik olarak hangi ilave cihazın bağlı olduğunu algılar. lehim istasyonu solda (öndeki arabirim veya sağda (arkadaki arabirim) bağlı ilave cihazın sembolünü veya adını gösterir. İlave cihazların parametrelerini ayarlamak

1. İlave cihazı ilave cihaz tuşu (ön/arka) üzerinden

seçiniz. Ayarlanabilir parametre ekranda görüntülenir (örn. devir sayısı).

2. İstediğiniz değeri döner basmalı düğme ile

3. Değeri, giriş tuşuyla onaylayınız148

Teknik Veriler Lehimleme Lehimleme lehim çözme istasyonları Sıcak hava istasyonu

WX 1 WX 2 WXD 2 WXA 2

Boyutlar U x G x Y 170 x 151 x 130 mm 6,69 x 5,94 x 5,12 inch Ağırlık ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg Şebeke gerilimi 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz Güç tüketimi 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) Koruma sınıfı I, gövde antistatik III, Havya aleti Sigorta T2 A (230 V) T4 A (120 V) Sıcaklık sahası Santigrat: 100 - 450°C (550°C) Fahrenheit: 200 - 850°F (999°F) Ayarlanabilir sıcaklık sahası alete bağlıdır. Isı hassasiyeti ± 9 °C ± 17 °F Sıcaklık sabitliği ± 2 °C ± 4 °F Potansiyel dengelemesi Cihazın arka tarafındaki 3,5 mm‘lik cırcırlı ş yuvası üzerinden. Ekran 255 x 128 dots / Arka plan aydınlatması Arabirim Kumanda cihazının ön tarafında, aygıt yazılımı güncellemesi, paramet- releme, izleme ve verileri (WX izleme yazılımı aracılığıyla) günlüğe alma için bir USB arabirimi bulunmaktadır. Hava tüketim - 35 l / min maks. vakum 75 kPA (10,9 psi)

Basınçlı hava bağlantısı - Basınçlı hava bağlantısı dış çapı 6 mm (0,24“) Basınçlı hava bağlantısı dış çapı 6 mm (0,24“) Basınçlı hava - Giriş basıncı

(58-87 psi) yağsız, kuru basınçlı hava Giriş basıncı

(58-87 psi) yağsız, kuru basınçlı hava veya nitrojen N2 Hava miktarı - 6 bar için yakl. 0-18 l/dak149

Hata mesajları ve hata giderme Mesaj/Belirti Olası neden Yardım önlemleri Gösterge „- - -“ Alet tanınmadı Alet arızalı Cihazdaki alet bağlantısı kontrol edilmelidir Bağlı alet kontrol edilmelidir Ekran fonksiyonu yok Ekran kapalı Şebeke gerilimi yok Şebeke şalteri açılmalıdır Şebeke gerilimi kontrol edilmelidir Cihaz sigortası kontrol edilmelidir OFF Kanal devreye alınamıyor Aşırı yük kapatması Kanal kapatıldı Sadece bir piston işletilebilir. WXD 2: Lehim çıkarma aletinde vakum yok Vakum bağlı değil Lehim çıkarma memesi tıkalı Basınçlı hava bağlı değil veya yanlış bağlanmış Vakum hortumunu vakum bağlantısına bağlayın Lehim çıkarma memesinin temizleme aleti ile bakımı yapılmalıdır Basınçlı havayı basınçlı hava bağlantısına bağlayın veya kontrol edin WXD 2: Lehim çıkarma aletinde vakum yetersiz Lehim çıkarma aletindeki ltre kartuşu dolu Lehim istasyonundaki ana ltre dolu Lehim çıkarma aletindeki ltre kartuşunu değiştirin Lehim istasyonundaki ana ltre elemanını değiştirin WXA 2: Sıcak hava pistonunda hava yok Hava hortumu bağlanmadı Basınçlı hava bağlı değil veya yanlış bağlanmış Basınçlı hava bağlantısı kontrol edilmeli veya basınçlı hava bağlanmalıdır Piston hava hortumu WXA 2‘ye bağlanmalı veya kontrol edilmelidir arka arabirim Zero Smog/WHP/PC/ WFV 60A ile çalışmıyor Robot çıkışı Stop/Go olarak ayarlandı Stop & Go fonksiyonunun devre dışı bırakılması; Veya ön RS 232 arabiriminin kullanılması ön arabirim Zero Smog/WHP/PC/ WFV 60A ile çalışmıyor150

Semboller Dikkat! Kullanım kılavuzu mutlaka okunmalıdır! Alette herhangi bir çalışma gerçekleştirmeden önce mutlaka aletin şini prizden çekin. ESD uyumlu tasarım ve ESD uyumlu çalışma alanı Potansiyel dengelemesi CE işareti Sigorta Güvenlik transformatörü Lehimleme Lehim sökme Sıcak hava İmha etme Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmıs elekt- rikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EU Avrupa yönergelerine göre ve bu yöner- geler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre sartlarına uygun bir sekilde tekrar degerlendirmeye gönderilmelidir. Değiştirdiğiniz cihaz parçaları, ltre veya eski cihazları ülkenizdeki yönet- meliklere göre imha ediniz. Orijinal uygunluk beyanı Lehimleme WX1, WX2 lehim çözme istasyonları WXD 2 Sıcak hava istasyonu WXA 2 Alet WXP 65, WXP 120, WXP 200, WXMP, WXMT Adı geçen ürünlerin, aşaıda yer alan yönergelerdeki gereklilikleri karşıladıını beyan ederiz: 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS) Kullanılan uyumlulaştırılmış standartlar: DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10 DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08 DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04 DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02 Besigheim, 2014-07-30 T. Fischer S. Hofmann Teknik müdür Şirket müdürü Teknik belgelerin oluşturulması için tam yetkiye sahiptir. Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany151
