NAVODILA ZA UPORABO T0053420699N Weller

Slovenščina Tehnični Podatki | Varnostna navodila | Menijska struktura | Nega in vzdrževanje | Garancija

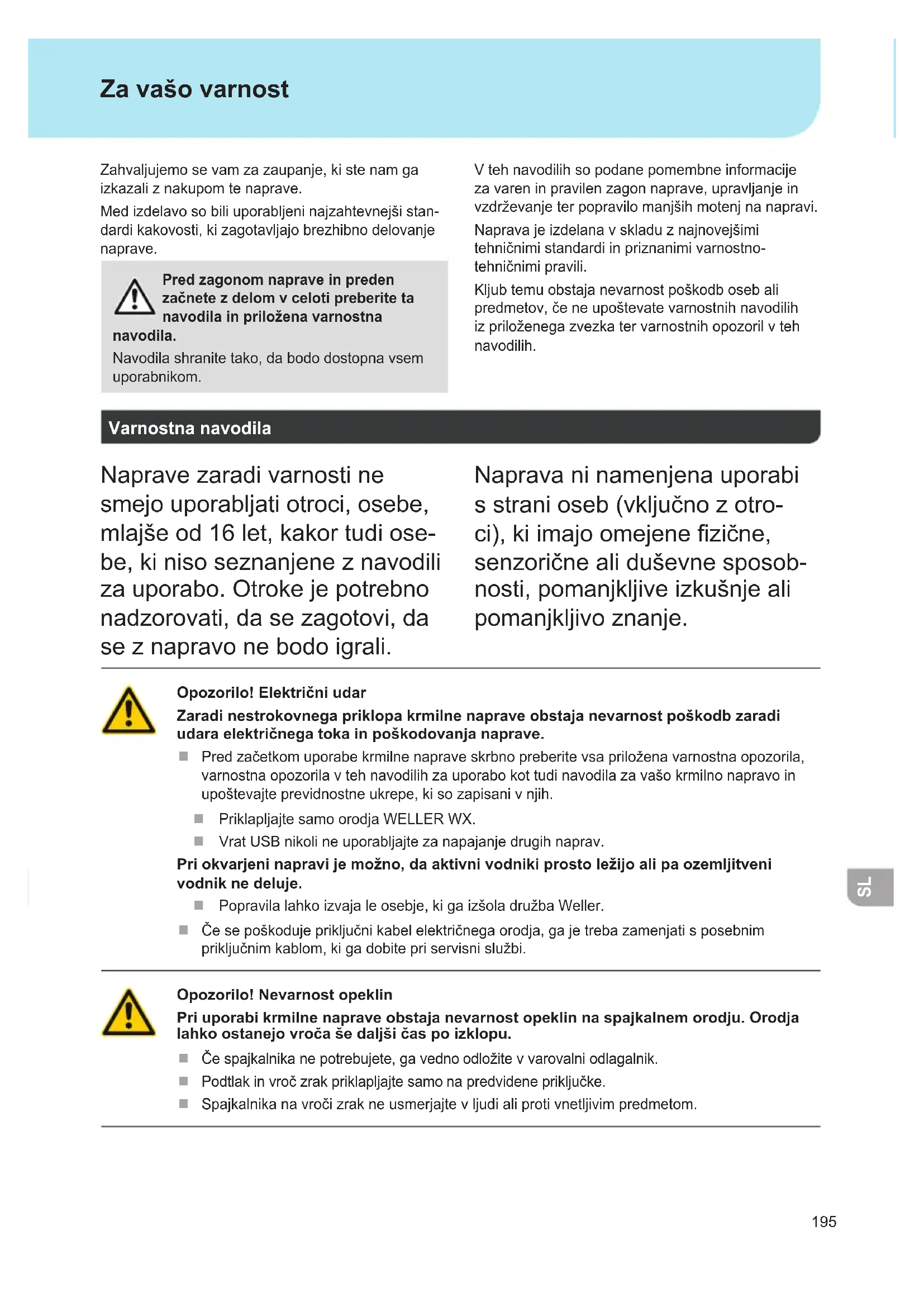

Zahvaljujemo se vam za zaupanje, ki ste nam ga izkazali z nakupom te naprave. Med izdelavo so bili uporabljeni najzahtevnejši stan- dardi kakovosti, ki zagotavljajo brezhibno delovanje naprave. Pred zagonom naprave in preden začnete z delom v celoti preberite ta navodila in priložena varnostna navodila. Navodila shranite tako, da bodo dostopna vsem uporabnikom. V teh navodilih so podane pomembne informacije za varen in pravilen zagon naprave, upravljanje in vzdrževanje ter popravilo manjših motenj na napravi. Naprava je izdelana v skladu z najnovejšimi tehničnimi standardi in priznanimi varnostno- tehničnimi pravili. Kljub temu obstaja nevarnost poškodb oseb ali predmetov, če ne upoštevate varnostnih navodilih iz priloženega zvezka ter varnostnih opozoril v teh navodilih. Varnostna navodila Naprave zaradi varnosti ne smejo uporabljati otroci, osebe, mlajše od 16 let, kakor tudi ose- be, ki niso seznanjene z navodili za uporabo. Otroke je potrebno nadzorovati, da se zagotovi, da se z napravo ne bodo igrali. Naprava ni namenjena uporabi s strani oseb (vključno z otro- ci), ki imajo omejene zične, senzorične ali duševne sposob- nosti, pomanjkljive izkušnje ali pomanjkljivo znanje. Opozorilo! Električni udar Zaradi nestrokovnega priklopa krmilne naprave obstaja nevarnost poškodb zaradi udara električnega toka in poškodovanja naprave. Pred začetkom uporabe krmilne naprave skrbno preberite vsa priložena varnostna opozorila, varnostna opozorila v teh navodilih za uporabo kot tudi navodila za vašo krmilno napravo in upoštevajte previdnostne ukrepe, ki so zapisani v njih. Priklapljajte samo orodja WELLER WX. Vrat USB nikoli ne uporabljajte za napajanje drugih naprav. Pri okvarjeni napravi je možno, da aktivni vodniki prosto ležijo ali pa ozemljitveni vodnik ne deluje. Popravila lahko izvaja le osebje, ki ga izšola družba Weller. Če se poškoduje priključni kabel električnega orodja, ga je treba zamenjati s posebnim priključnim kablom, ki ga dobite pri servisni službi. Opozorilo! Nevarnost opeklin Pri uporabi krmilne naprave obstaja nevarnost opeklin na spajkalnem orodju. Orodja lahko ostanejo vroča še daljši čas po izklopu. Če spajkalnika ne potrebujete, ga vedno odložite v varovalni odlagalnik. Podtlak in vroč zrak priklapljajte samo na predvidene priključke. Spajkalnika na vroči zrak ne usmerjajte v ljudi ali proti vnetljivim predmetom. Za vašo varnost196

Za vašo varnost Uporaba v skladu s predpisi Napajalna enota za spajkalna orodja WELLER WX. Izraze spajkalnik/odspajkalne postaje/posta- ja za vroči zrak uporabljajte v skladu z nameni, navedenimi v navodilih za uporabo, in sicer za spajkanje in odspajkanje pod pogoji, ki so navede- ni tukaj. Odsesavanje gorljivih plinov in tekočin ni dovoljeno. Napravo uporabljajte samo s pravilno vstavljenimi in predvidenimi ltrskimi kartušami. Polne ltrske kartuše zamenjajte. Napravo uporabljajte samo v zaprtih prostorih. Zaščitite jo pred vlago in pred neposrednim sončnim sevanjem. Namenska uporaba vključuje tudi, da upoštevate za navodila, upoštevate vse ostale spremljevalne dokumente, da na kraju uporabe upoštevate nacionalne predpise za preprečevanje nesreč. Za samovoljno opravljene spremembe naprave izdelovalec ne prevzema nobenega jamstva. Skupine uporabnikov Zaradi različnih stopenj tveganja in nevarnosti smejo določene delovne korake izvajati samo izšolani strokovnjaki. Delovni korak Skupine uporabnikov Vnos parametrov spajkanja Strokovno osebje s tehnično izobrazbo Menjava električnih nadomestnih delov Strokovnjak električar Vnos intervalov vzdrževanja Varnostno osebje Uporaba Menjava ltra Laiki Uporaba Menjava ltra Menjava električnih nadomestnih delov Usposabljanje oseb za delo na tehničnem področju pod vodstvom in nadzorom izšolanega strokovnega osebja Začetek dela z napravo Pozor! Upoštevajte navodila za uporabo priklopljenih naprav. Napravo zaženite tako, kot je opisano v poglavju „Zagon naprave“. Preverite, ali omrežna napetost ustreza podatkom na ploščici s podatki. Orodje priključite v vtičnico samo, kadar je izključeno. Po vklopu naprave mikroprocesor izvede samodej- ni test in prebere vse v orodju shranjene vrednosti parametrov. Želena in stalna temperatura sta shranjeni v orodju. Dejanska temperatura narašča, dokler ni dosežena želena temperatura (= spajkalno orodje se segreva). WXA 2: Dušik N2 zavira oksidacijo, zato ostane uks aktiven več časa. Priporočamo dušik N2, ki je na tržišču dostopen v jeklenkah. Jeklenka mora biti opremljena z reducirnim ventilom 0-10 bar.197

Spajkanje in odspajkanje Spajkanje izvajajte v skladu z navodili za uporabo priklopljenega spajkalnega orodja. Ravnanje s spajkalnimi konicami Pri prvem segrevanju prevlecite selektivno spajkalno konico s spajko. Tako s spajkalne konice odstranite sloj oksidov in nečistoče, ki se na njej naberejo med skladiščenjem. V času premora in kadar spajkalnik odložite, pazite, da bo spajkalna konica dobro prevlečena s spajko. Ne uporabljajte preveč agresivnega uksa. Vedno pazite, da je spajkalna konica pravilno vložena. Izberite čim nižjo delovno temperaturo. Za uporabo izberite največjo možno obliko spajkalne konice. Groba ocena: približno tako veliko kot mesto spajkanja. Zagotovite veliko površino za prenos toplote med spajkalno konico in mestom spajkanja, tako da spajkalno konico pravilno prevlečete s spajko. Pri daljšem premoru spajkalnik izklopite ali uporabite Wellerjevo funkcijo za znižanje temperature, ko naprave ne uporabljate. Preden spajkalnik za dlje časa odložite v odlagalnik, prevlecite konico s spajko. Spajko nanesite neposredno na mesto spajkanja in ne na spajkalno konico. Spajkalne konice menjajte z ustreznim orodjem. Ne pritiskajte na spajkalno konico. Napotek Krmilne naprave so bile nastavljene za srednjo velikost spajkalne konice. Zaradi menjave konic ali zaradi uporabo drugih spajkalnih konic lahko pride do odstopanj. WX 2, WXD 2, WXA 2: Izklop zaradi preobremenitve (255 W) Da bi se izognili preobremenitvi postaje WX, se pri delovanju orodij obeh kanalov z več kot 255 W moči en kanal samodejno izklopi. Do izključitve zaradi preobremenitve pride tudi, kadar so priključene naslednje kombinacije orodij: npr. - Grelne plošče 2 WXHP 120 - Grelna plošča 2 WXHP 120 in odspajkalnik WXDP 120 ali WXDV 120 Vtičnica za izenačevanje potenciala

Različne vezave zaskočne vtičnice 3,5 mm omogočajo štiri različice: a Trda ozemljitev brez vtiča (tovarniška nastavitev). b Vtičnica za izenačevanje po- tenciala z vtičem, izenačevalni vod na srednjem kontaktu. c Brez potenciala z vtičem. d Mehka ozemljitev z vtičem in prispajkanim uporom. Ozemljitev preko izbranega upora. Posodobitev rmware-a Napotek Med posodobitvijo rmware-a postaje ne smete izklopiti.

Posodobitev rmware-a bo opravljena samodej- no (glejte sl. 34). Če je na vaši postaji novejša različica rmware-a, ta ne bo prepisana. Za vašo varnost198

Za vašo varnost Nega in vzdrževanje Opozorilo! Pred vsemi deli na napravi izvlecite vtikač iz vtičnice. Umazan upravljalni pult očistite z ustrezno krpo. Vmesnike, ki jih ne uporabljate, zaščitite s pokrovčkom. Opozorilo! Nevarnost opeklin Menjavajte samo hladne spajkalne konice Sesalne šobe menjavajte in čistite samo v segretem stanju in z ustreznim orodjem Sesalne šobe menjavajte samo s primernim orodjem Posodo za zbiranje spajke čistite in menjavajte samo v hladnem stanju Menjava ltra Glavni lter za vakuum redno kontrolirajte glede umazanosti in ga po potrebi zamenjajte. Opozorilo! Vakuumska enota se pri delu brez ltra uniči. Pred začetkom spajkanja kontrolirajte, ali je vstavljen glavni lter! Z umazanimi ltri morate ravnate kot z nevar- nimi odpadki. Zamenjane dele naprave, ltre in stare naprave odstranite v skladu z nacionalnimi predpisi. Uporabljajte primerno zaščitno opremo. Opozorilo! Uporabljajte samo originalne rezervne dele WELLER. Garancija Zahtevki kupca zaradi napak, zastarajo v enem letu od dobave. To ne velja za regresne zahtevke kupca po §§ 478, 479 BGB. V garanciji, ki smo jo izdali mi, jamčimo le, če smo pisno izdali garancijo za kakovost ali trajnost ob uporabo pojma „Garancija“. Garancija ne velja v primeru nestrokovne uporabe in kadar v napravo posegajo nekvalicirane osebe. PridrÏujemo si pravico do tehniãnih sprememb! Podrobnejše informacije najdete na spletni strani www.weller-tools.com.199

Temperatura v stanju pripravljenosti Priklic menija Parameter orodja Spajkalna orodja imajo v ročaju senzor, ki zaznava uporabo. Če orodja ne uporabljate, se samodejno vklopi ohlajanje. Po izklopu ogrevanja se samodejno nastavi tem- peratura v stanju pripravljenosti (Standby). as stanja pripravljenosti (izklop ogrevanja) Priklic menija Parameter orodja Če spajkalnika ne uporabljate, se bo temperatu- ra po izteku nastavljenega časa pripravljenosti znižala na temperaturo v stanju pripravljenosti (Standby). Na ekranu se pojavi napis „Standby“. S pritiskom na upravljalno tipko končate stanje pri- pravljenosti. Senzor, ki je vgrajen v orodju, zazna spremembo stanja in deaktivira stanje pripravlje- nosti, takoj ko orodje premaknete. Opcija Opis OFF čas stanja pripravljenosti je izklo- pljen (tovarniška nastavitev) 1-999 min čas stanja pripravljenosti, individual- no nastavljiv --- Orodje ni podprto as samodejnega izklopa (AUTO-OFF) Priklic menija Parameter orodja Če spajkalnika ne uporabljate, se bo gretje spaj- kalnika po izteku nastavljenega časa za samodejni izklop izklopilo. Izklop ogrevanja se opravi neodvisno od nastavlje- ne funkcije Standby. Prikaz dejanske temperature utripa in služi kot prikaz preostale toplote, na ekranu se pojavi „AUTO-OFF“. Opcija Opis OFF Funkcija AUTO-OFF je izklopljena (tovarniška nastavitev) 1-999 min Čas funkcije AUTO-OFF, individual- no nastavljiv. Občutljivost Priklic menija Parameter orodja Opcija Opis Majhna Neobčutljivo – reagira na močne (dolge) premike Normalna Standardno (tovarniška nastavitev) Visoko Občutljivo - reagira na lahke (katke) premike --- Orodje ni podprto maks. trajanje vročega zraka WXHAP 200 Priklic menija Parameter orodja Čas vklopa toka vročega zraka za WXHAP 200 lahko omejite od 0 do 300 v korakih po 1. Tovarniška nastavitev je 0 s („OFF“), t.j. tok zraka je aktiviran, dokler sta pritisnjena tipka na spajkal- niku na vroč zrak oziroma opcijsko nožno stikalo. Opcija Opis OFF trajanje ni določeno (tovarniška nastavitev) 1-300 s individualno nastavljiv offset (Temperaturno-offset) Priklic menija Parameter orodja Dejanska temperatura spajkalne konice se lahko z vnosom temperaturne razlike spremeni za ±40 °C (±72 °F). Meni parametrov200

tivno, se samodejno odpre točka menija Geslo. Na zaslonu se prikažejo tri zvezdice (***).

2. Nastavite trimestno kodo zaklepanja s pomočjo

Ste pozabili šifro? Obrnite se na našo podporo za stranke: technical-service@ weller-tools.com Predtek podtlaka samo WXD 2 Priklic menija Parametri postaje Da bi preprečili predčasen vklop črpalke ali omogočili določen čas predgrevanja mesta spaj- kanja, lahko nastavite čas zakasnitve vklopa. Opcija Opis 0 sec OFF: funkcija predteka podtlaka je izključena (tovarniška nastavitev) 1-10 sec ON: as predteka podtlaka, individualno nastavljiv Iztek podtlaka samo WXD 2 Priklic menija Parametri postaje Da se izognete zamašitvi odspajkalnika, lahko nastavite čas izteka podtlaka. Opcija Opis 0 sec OFF: funkcija izteka podtlaka je izključena (tovarniška nastavitev) 1-10 sec ON: as izteka podtlaka, individualno nastavljiv Vklop/izklop tona tipk Priklic menija Parametri postaje Opcija Opis ON Vključeno OFF Izključeno202

Meni parametrov Izhod za robota Priklic menija Parametri postaje Izhod robota je na hrbtni strani orodja. WX 1: OFF - ON - ZeroSmog - Stop&Go WX 2 / WXD 2: OFF- Levo - Desno - Levo In Desno - ZeroSmog - Stop&Go Opcija Opis Levo levi kanal orodja (tovarniška nastavitev) Desno desni kanal orodja Levo In Desno oba kanala orodja ZeroSmog Zadnji brezpotencialni izhod se pri uporabi orodja zapre. Prek opcijskega adapterja (WX HUB) lahko priključite določene dodatke Zero Smog.Vmesnik na zadnji strani RS 232 še vedno deluje. Izhod je odprt pri Standby (stanje pripravljenost), AUTO-OFF (samodejni izklop) ali ko ni vstavljeno nobeno orodje. Stop&Go Zadnji vmesnik RS 232 se uporablja za krmiljenje opcijskega opto pretvornika za upravljanje KHE/KHP prek svetlobnega vodnika. Pri uporabi orodja se aktivira izhod. Poleg tega se brezpotencialni izhod zapre. Izhod je izklopljen pri Standby (stanje pripravljenost), AUTO-OFF (samodejni izklop) ali ko ni vstavljeno nobeno orodje. Napotek Ko je dosežena delovna temperatura robota, se na zaslonu prikaže – ok –. ne pri Zero Smog + Stop&Go Nožno stikalo (samo WXD 2 + WXA 2) Priklic menija Parametri postaje Da bi preprečili predčasen vklop črpalke ali omogočili določen čas predgrevanja mesta spaj- kanja, lahko nastavite čas zakasnitve vklopa. Opcija Opis OFF izključeno ON vključeno Vmesnik RS232 je konguriran kot vhod nožnega stikala za aktiviranje zračnega toka. Priklop pomožnih naprav Upoštevajte sliki s pregledom. Pomožne naprave lahko priklopite na vmesnik na sprednji strani in/ali na vmesnik na hrbtni strani spajkalne postaje. Spajkalna postaja samodejno zazna, katera pomožna naprava je priklopljena. Spajkalna posta- ja kaže levo (vmesnik spredaj) ali desno (vmesnik zadaj) simbol ali ime priklopljene pomožne naprave. Nastavitev parametrov pomožne naprave

1. Izberite pomožno napravo s pomočjo tipke za

pomožno napravo (spredaj/zadaj). Na zaslonu se prikaže nastavljivi parameter (npr. število vrtljajev).

Tehnični Podatki Spajkalne Spajkalne Odspajkalne postaje Postaja za vroč zrak

WX 1 WX 2 WXD 2 WXA 2

Mere D x Š x V 170 x 151 x 130 mm 6,69 x 5,94 x 5,12 inch Teža pribl. ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg Omrežna napetost 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz Poraba moči 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) Stopnja zaščite I, antistatično ohišje III, Spajkalnik Varovalka T2 A (230 V) T4 A (120 V) Temperaturno območje Celzij: 100 - 450°C (550°C) Fahrenheit: 200 - 850°F (999°F) Temperaturno območje regulacije je odvisno od orodja. Temperaturna natančnost ± 9 °C ± 17 °F Stabilnost temperature ± 2 °C ± 4 °F Vtičnica za izenačevanje potenciala S pomočjo 3,5 mm zaskočne vtičnice na zadnji strani naprave. Ekran 255 x 128 dots / Osvetljeno ozadje Vmesnik Krmilna naprava je na sprednji strani opremljena z vmesnikom USB za posodobitev rmware-a, parametriranje, nadzor in beleženje podatkov (s pomočjo programske opreme WX-Monitor). Poraba zraka - 35 l / min maks. podtlak 75 kPA (10,9 psi)

Sporočila o napakah in odpravljanje napak Sporočilo/Simptom Možen vzrok Ukrepi za pomoč Prikaz „- - -“ Orodje ni prepoznano Orodje je v okvari Preverite priklop orodja na napravo Preverite priklopljeno orodje Ni prikaza zaslon je ugasnjen V omrežju ni napetosti Vklopite omrežno stikalo Preverite omrežno napetost Preverite varovalko naprave OFF Kanala ni možno vklopiti Izklop zaradi preobremenitve kanal je izključen Uporabljate lahko le en spajkalnik. WXD 2: Na odspajkalniku ni podtlaka Podtlak ni priključen Šoba odspajkalnika je zamašena Podtlak ni priključen ali pa ni priključen pravilno Priklopite cev za podtlak na nastavek za podtlak Šobo odspajkalnika očistite z orodjem za čiščenje Priključite kompromiran zrak na nastavek za komprimiran zrak oz. preverite priklop WXD 2: Nezadosten podtlak na odspa- jkalniku Polna ltrska kartuša na odspajkalniku Poln glavni lter na spajkalni postaji Zamenjajte ltrsko kartušo na odspajkalniku Zamenjajte vložek glavnega ltra na spajkalni postaji WXA 2: na spajkalniku na vroč zrak ni zraka cev za zrak ni priključena Podtlak ni priključen ali pa ni priključen pravilno Priključite kompromiran zrak na nastavek za komprimiran zrak oz. preverite priklop Priključite spajkalnikovo cev za zrak na WXA 2 oz preverite priklop vmesnik zadaj ni funkcije z Zero Smog/WHP/

Izhod za robota je nastavljen na Stop/Go Deaktivirajte funkcijo Stop & Go; Ali uporabite sprednji vmesnik RS 232 vmesnik spredaj ni funkcije z Zero Smog/WHP/

Simboli Pozor! Preberite navodila za uporabo! Preden se lotite kakršnihkoli del na napravi, vedno potegnite vtikač iz vtičnice. Zasnova in delovno mesto ustre- zata zahtevam elektrostatičnega praznjenja Vtičnica za izenačevanje potenciala Znak CE Varovalka Varnostni transformator Spajkanje Odspajkanje Vroč zrak Odstranjevanje Elektricnega orodja ne odstranjujte s hišnimi odpadki! V skladu z Evropsko direktivo 2012/19/EU o odpadni elek- tricni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba elektricna orodja ob koncu njiho- ve življenjske dobe loceno zbirati in jih predati v postopek okolju prijaznega recikliranja. Zamenjane dele naprave, ltre in stare naprave odstranite v skladu z nacionalnimi predpisi. Originalna Izjava o skladnosti Spajkalne WX1, WX2 Odspajkalne postaje WXD 2 Postaja za vroč zrak WXA 2 Orodje WXP 65, WXP 120, WXP 200, WXMP, WXMT Izjavljamo, da imenovani izdelki izpolnjujejo določila naslednjih direktiv: 2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS) Uporabljeni usklajeni standardi: DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10 DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08 DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04 DIN EN 61000-3-3: 2012-07 DIN EN 50581:2013-02 Besigheim, 2014-07-30 T. Fischer S. Hofmann Tehnični vodja Direktor Pooblaščeni za sestavljanje tehnične dokumentacije. Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany206
