РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ T0053420699N Weller

Технически данни | Инструкции за безопасна работа | Навигация в менюто | Обслужване и поддържане | Гаранция

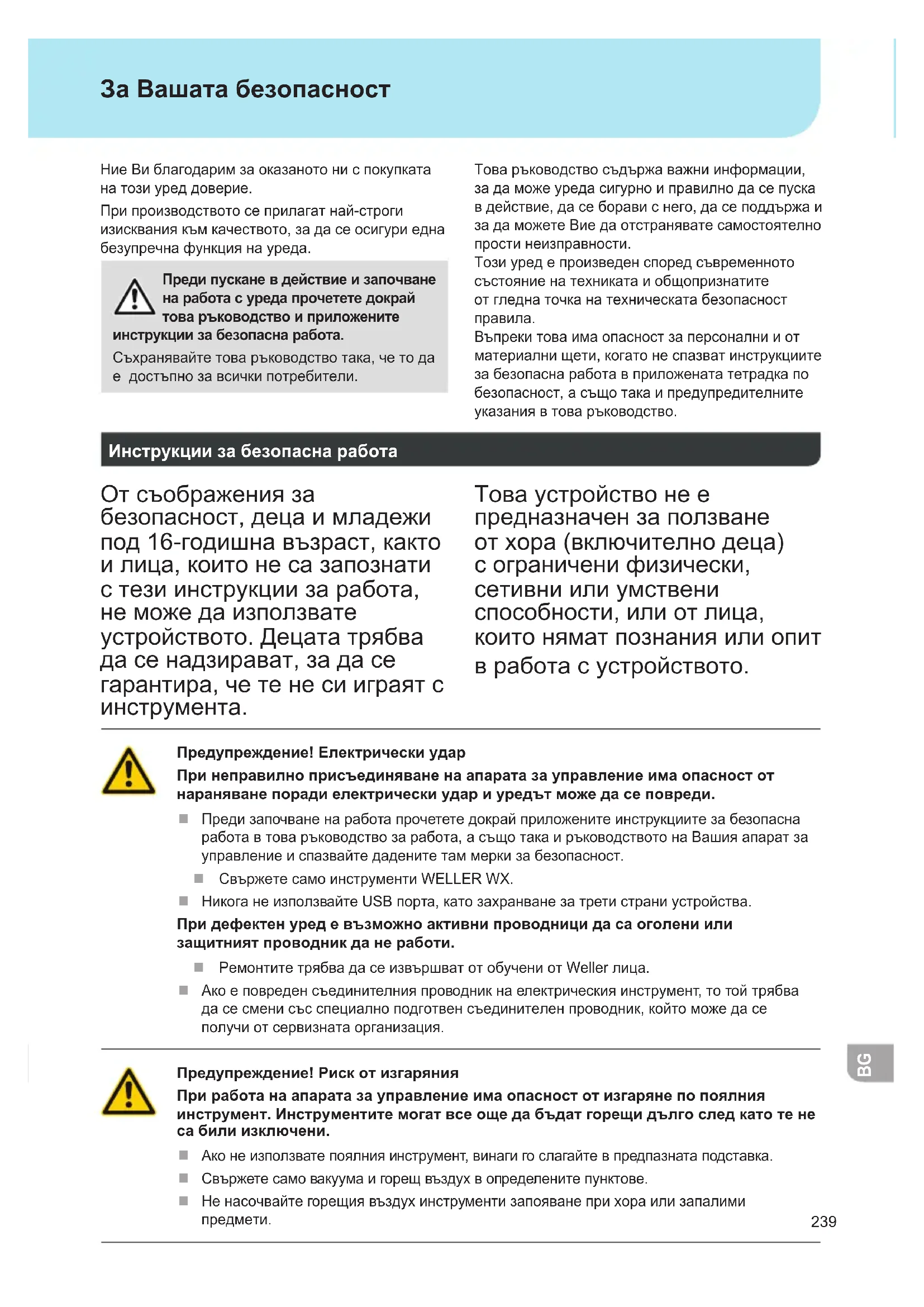

Ние Ви благодарим за оказаното ни с покупката на този уред доверие. При производството се прилагат най-строги изисквания към качеството, за да се осигури една безупречна функция на уреда. Преди пускане в действие и започване на работа с уреда прочетете докрай това ръководство и приложените инструкции за безопасна работа. Съхранявайте това ръководство така, че то да е достъпно за всички потребители. Това ръководство съдържа важни информации, за да може уреда сигурно и правилно да се пуска в действие, да се борави с него, да се поддържа и за да можете Вие да отстранявате самостоятелно прости неизправности. Този уред е произведен според съвременното състояние на техниката и общопризнатите от гледна точка на техническата безопасност

Въпреки това има опасност за персонални и от материални щети, когато не спазват инструкциите за безопасна работа в приложената тетрадка по безопасност, а също така и предупредителните указания в това ръководство. Инструкции за безопасна работа От съображения за безопасност, деца и младежи под 16-годишна възраст, както и лица, които не са запознати с тези инструкции за работа, не може да използвате устройството. Децата трябва да се надзирават, за да се гарантира, че те не си играят с инструмента. Това устройство не е предназначен за ползване от хора (включително деца) с ограничени физически, сетивни или умствени способности, или от лица, които нямат познания или опит в работа с устройството. Предупреждение! Електрически удар При неправилно присъединяване на апарата за управление има опасност от нараняване поради електрически удар и уредът може да се повреди. Преди започване на работа прочетете докрай приложените инструкциите за безопасна работа в това ръководство за работа, а също така и ръководството на Вашия апарат за управление и спазвайте дадените там мерки за безопасност. Свържете само инструменти WELLER WX. Никога не използвайте USB порта, като захранване за трети страни устройства. При дефектен уред е възможно активни проводници да са оголени или защитният проводник да не работи. Ремонтите трябва да се извършват от обучени от Weller лица. Ако е повреден съединителния проводник на електрическия инструмент, то той трябва да се смени със специално подготвен съединителен проводник, който може да се получи от сервизната организация. Предупреждение! Риск от изгаряния При работа на апарата за управление има опасност от изгаряне по поялния инструмент. Инструментите могат все още да бъдат горещи дълго след като те не са били изключени. Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка. Свържете само вакуума и горещ въздух в определените пунктове. Не насочвайте горещия въздух инструменти запояване при хора или запалими

За Вашата безопасност Използване по предназначение Доставка единица за WELLER WX запояване инструменти. Използвайте станцията за запояване / разпояване / станцията за горещ въздух само в съответствие с дадената в ръководството за работа цел за запояване и разпояване при дадените тук условия. Запалими газове и течности, които не могат да бъдат извлечени. Устройството може да се използва само с правилно монтирани и подходящи филтърни касети. Сменете филтърни касети, когато

Използвайте устройството само в закрити помещения. Да се пази от влага и пряка слънчева светлина. Използването по предназначение включва и Вие да спазвате това ръководство, Спазвайте всички допълнителни съпроводителни документации. Вие да спазвате националните правила за техника на безопасност на мястото на работа. Производителят не поема отговорност за направени своеволни изменения на уреда. Потребителски групи Поради различни големите рискове и потенциални опасности някои работни операции могат да бъдат извършвани само от квалифициран и обучен персонал. Работна операция Потребителски групи Параметри Default запояване Обучен специализиран технически персонал Смяна на електрически резервни части Електротехник Интервалите за поддръжка Default Специалист по безопасност

Смяна на филтъра Смяна на електрически резервни части Ученици в процес на техническо производствено обучение под ръководство и надзор на обучен квалифициран специалист Започване на работа с уреда

Спазвайте съответните ръководства за работа на присъединения уред. Пускайте уреда в действие както е описано в глава „Пускане в действие“. Проверете дали мрежовото напрежение съвпада с данните на фирмената табелка. Включвайте уредът в контакта само в изключено състояние. След включване на уреда микропроцесора прави автотест и прочита запаметените в инструмента параметрични стойности. Температурата на задание и фиксирани температури се съхраняват в инструмента. Действителното увеличение на температурата в стойността на температурата на заданието (= запояване инструмент се нагрява). WXA 2: Азот N2 намалява оксидацията и флюсът остава активен по-дълго време. Ние препоръчване азот N2, който се продава в стоманени бутилки. Бутилката трябва да има редуктор на налягане 0-10 бар.241

Спояване и разпояване Извършвайте спояването в съответствие с ръководството за работа с присъединения от Вас поялен инструмент. Обработване на накрайника на поялника При първо загряване нанесете тънък слой припой върху избираемия и калайдисваем накрайник на поялника. По такъв начин се свалят натрупаните при съхраняване по накрайника на поялника окисни слоеве и замърсявания. Внимавайте при паузи при спояване и при слагане на поялника настрана неговият накрайник да е добре калайдисан. Не използвайте прекалено агресивни

Внимавайте винаги за правилния монтаж на накрайника на поялника. Изберете колкото се може по-ниска работна температура. Изберете за конкретния случай възможно най-голямата форма за накрайника на

Ориентировъчно правило: прибл. толкова голям, колкото е спояваната повърхност. Погрижете се топлопредаването между накрайника на поялника и мястото на спояване да става на голяма площ, като за тази цел калайдисайте добре накрайника на

Преди продължителни паузи между запояване работа, изключете системата за запояване или да използвате функцията Weller да се намали температурата, когато оборудването запояване не е в употреба. Преди да оставите поялника за по- продължително време настрана покрийте накрайника с тънък слой припой. Нанесете припоя непосредствено на мястото на спояване, а не върха накрайника на

Извършвайте смяната на върха на поялника със съответния инструмент. Не прилагайте на накрайника на поялника механични усилия.

Апаратите за управление са регулирани за един накрайник със среден размер. При смяна на накрайника или при използване на накрайници с други форми могат да възникнат отклонения. WX 2, WXD 2, WXA 2: Претоварване Отвор (255 W) За да не стане претоварване на една станция WX при работа на инструмента с два канала от повече и с повече от 255 вата един канал автоматично се изключва (Auto-Off). Освен това става едно предпазно изключване срещу претоварване когато са присъединени следните комбинации от инструменти:

- 2 WXHP 120 нагревателни плочи - Една WXHP 120 нагревателна плоча и един поялник за разпояване WXDP 120 или WXDV

Изравняване на потенциалите

С различно включване буксата-жак 3,5 мм са възможни 4

a Твърдо заземяване Без щекер (състояние при доставка) b Изравняване на потенциалите С щекер, изравнителен проводник на средния контакт c Безпотенциално С щекер d Меко заземяване С щекер и запоено съпротивление. Заземяване през избрано съпротивление За Вашата безопасност242

За Вашата безопасност Актуализиране на фирмения софтуер

Не изключвайте станцията по време на актуализиране на фирмения софтуер. Изключете станция 1.

2. Сложете стик в USB-интерфейса.

Включете станция 3. Фирменият софтуер се актуализира автоматично. Ако на Вашата станция вече имате инсталиран актуален фирмен софтуер, той не се променя. Обслужване и поддържане Предупреждение! Пред започване на работи по уреда извадете щекера от

При замърсяване почистете пулта за управление с подходяща кърпа за почистване. Затворете неизползвания интерфейс със затваряща капачка. Предупреждение! Риск от

Само замени съвети спойка, когато е студен Замяна и чисти дюзи смукателни само когато горещо и с помощта на подходящ инструмент Само замени горещи въздушни дюзи, като се използва подходящ

Само почисти или замени тръби за събиране на спойка, когато е

Смяна на филтъра Проверявайте редовно дали не е замърсен главният филтър за вакуума и при нужда го

Предупреждение! При работа без филтър вакуумният блок се

Преди започване на спояване проверете дали има сложен главен филтър! Замърсените филтри трябва да се разглеждат като специални отпадъци. Отстранявайте сменените части на уреди, филтри или стари уреди в съответствие с законодателството на Вашата страна. Да се носи подходящо защитно оборудване. Предупреждение! Използвайте само оригинални резервни части на WELLER.

Претенциите към качеството на купувача имат давност една година след датата на доставка при купувача. Това не важи за регресни претенции на купувача по §§ 478, 479 ГК. Ние носим отговорност по дадената от нас гаранция само, когато гаранцията за свойствата или за срока на годност е дадена от нас в писмен вид и като при това е използвано понятието „гаранция“. Гаранцията губи сила при неправилно използване и когато неквалифицирани лица са направили манипулации. Правото за правене на технически изменения остава запазено! Моля информирайте се на адрес www.weller- tools.com.243

Standby температура Меню за достъп параметри на инструменти Поялните инструменти имат в дръжката устройство за разпознаване на неизползване (сензор), което при неизползване на поялния инструмент автоматично започва процеса на

След едно температурно изключване температура автоматично се настройва за режим Standby. Време на готовност Меню за достъп параметри на инструменти Когато инструментът за запояване не е в употреба, температурата се намалява до температура в режим на готовност за изтичане на зададеното време за изчакване. На дисплея се изписва „Standby“. Състоянието Standby се прекъсва с натискане на бутона за управление. Вграденият в инструмента сензор разпознава промяната на състоянието и деактивира състоянието Stand- by, щом инструментът се задвижи. опция Описание OFF Времето за Standby е изключено (заводска настройка) 1-999 min Време за Standby, индивидуално регулируемо --- Инструментът не се поддържа AUTO OFF време Меню за достъп параметри на инструменти При неизползване на поялния инструмент след изтичане на времето за AUTO-OFF се изключва нагряването на поялния инструмент. Температурното изключване става независимо от зададената функция Standby Действителната температура мига и служи за индикация на остатъчната температура. На дисплея се появява „AUTO-OFF“. опция Описание OFF Функцията AUTO-OFF е изключена (заводска настройка) 1-999 min Време за AUTO-OFF, индивидуално регулиремо. чувствителност Меню за достъп параметри на инструменти опция Описание Ниско Нечувствителен – реагира на силно (дълго) движение Нормален Стандарт (заводска настройка) Високо Чувствителен - реагира на леко (късо) движение --- Инструментът не се поддържа Max. гореща продължителност на въздуха WXHAP 200 Повикване на менюто параметри на инструменти В по-време на горещия въздушен поток на WXHAP 200 може да бъде ограничена в стъпки от 1 до между 0 и 300 сек. Подразбиране фабрика е 0 сек („OFF“), т.е. въздухът преминава само докато бутона на горещ въздух или функцията на допълнителен педал за управление е натиснат. опция Описание OFF Не определен срок (заводска настройка) 1-300 s Индивидуално регулируем Параметърът меню244

Параметърът меню Offset (Температурен-Offset) Повикване на менюто параметри на инструменти Действителната температура на накрайника на поялника може да се напасва с въвеждане на една температура за Offset от ± 40 °C (± 72 °F). Характеристика на регулировката Повикване на менюто параметри на инструменти Функцията се определя от характеристиката на загряване на поялния инструмент за достигане на зададената температура на инструмента. опция Описание Стандарт напасвано (средно) загряване (заводска настройка) Плавно бавно загряване Агресивно бързо загряване заключване бутон WXHAP 200 Повикване на менюто параметри на инструменти Тази функция може да се използва, за да регулирате настройки на бутоните фабрика на инструмента WXAHP. опция Описание OFF – ON The WXHAP 200 е включена за първи път се натисне бутона и да се премине на разстояние от следващия път, когато се натисне бутона. Метод прозорец Повикване на менюто параметри на инструменти Температурният диапазон, определен в прозореца на процеса определя сигнал отговор на плаващия превключване изхода.

При инструменти с пръстеновидна светлина LED (например WXDP 120) процесният прозорец определя характеристиката на светене пръстеновидната светлина на LED. Постоянно светене означава достигане на предварително избраната температура, респ. температура е в рамките на зададения процесен прозорец. Мигане сигнализира, че системата загрява, респ. температурата е извън процесния

език Повикване на менюто параметри Station CHN

Параметърът меню Парола (заключване функция) Повикване на менюто параметри Station След включване на блокирането на станцията за запояване може да се работи само още с бутона за непроменлива температура. До разблокиране всички други настройки повече не могат да бъдат регулирани.

Ако действително за избор трябва да има само една температурна стойност, трябва бутоните за управление (бутоните за непроменливата температура) да се регулират на същата температурна

Блокиране на станцията за запояване: Настройте искания тризначен код за блокиране (между 001-999) със завъртане на кликващото въртящо копче. Блокирането е активно (на дисплея се вижда един катинар). Разблокиране на станцията за запояване

1. Повикайте менюто за параметрите. Ако

блокирането е активно, автоматично се отваря точката на менюто за паролата. На дисплея се появяват три звезди (***).

2. Въведете тризначния код за блокиране със

завъртане на кликващото въртящо копче.

3. Потвърдете кода с бутона Enter.

Забравили сте кода? Моля свържете се с нашата сервизна служба: technical- сервизен@Weller-tools.com Вакуум предварително фуражи само WXD 2 Повикване на менюто параметри Station За да се избегне преждевременно стартиране на помпата или за да се осигури едно определено за предварително загряване на мястото на запояване, може да се зададе забавяне на включването опция Описание 0 sec OFF: Функцията “Създаване на вакуум“ е изключена (заводска

1-10 sec ON: Вакуум, време за създаване, може да се регулира индивидуално Вакуум навечерието на само WXD 2 Повикване на менюто параметри Station За да се избегне задръстване на поялника за разпояване, може да се зададе едно време за изпускане на вакуума. опция Описание 0 sec OFF: Функцията “Изпускане на вакуум“ е изключена (заводска

1-10 sec ON: Вакуум, време за изпускане, може да се регулира индивидуално Звукови сигнали на клавишите вкл./изкл. Повикване на менюто параметри Station опция Описание ON Включeн OFF Изключен Изход на робота Повикване на менюто параметри Station Изходът на робота се намира на задната страна на уреда. WX 1: OFF - ON - ZeroSmog - Stop&Go WX 2 / WXD 2: OFF- Ляв - Десен - Ляв & Десен - ZeroSmog - Stop&Go246

Параметърът меню опция Описание Ляв ляв канал на инструмента (заводска настройка) Десен десен канал на инструмента Ляв & Десен двата канала на инструмента ZeroSmog При използване на Tool задният безпотенциален изход за превключване е затворен. С един опционален адаптер (WX HUB) могат да бъдат присъединени някои Zero Smog. Интерфейсът на обратната страна RS 232 продължава да е работоспособен. Изходът за превключване е отворен при Standby, AUTO-OFF, OFF или когато няма сложен инструмент. Stop&Go Задният RS 232 интерфейс се използва за задействане на един опционален оптоадаптер, за може с един светопроводник да се включва една KHE/KHP. При използване на Tool се активира изхода. Допълнително се затваря безпотенциалния изход за превключване. Изходът за превключване е изключен при Standby, AUTO-OFF, OFF или когато няма сложен инструмент.

Ако е достигната работната температура за робота, на дисплея се показва – ok – . не при Zero Smog + Stop&Go Педал за управление (само WXD 2 + WXA 2) Повикване на менюто параметри Station За да се избегне преждевременно стартиране на помпата или за да се осигури едно определено за предварително загряване на мястото на запояване, може да се зададе забавяне на включването опция Описание OFF изключен ON включeн На COM порт 1 е конфигуриран като вход за педал за задействане на въздушния поток. Присъединяване на допълнителен уред Вземете под внимание прегледа на фигурите. Допълнителни уреди могат да бъдат присъединени или към интерфейса на предната страна и/или към интерфейса на задната страна на станцията за запояване. Станцията за запояване разпознава автоматично, какъв допълнителен уред е присъединен. Станцията за запояване показва интерфейса отпред или интерфейса отзад, символът или името на присъединения допълнителен уред. Настройка на параметрите на допълнителния

1. Изберете допълнителен уред с бутона за

допълнителен уред-(напред/назад) . Регулируемите параметри се появяват на дисплея (например обороти).

2. Задайте исканата стойност със завъртане на

кликващото въртящо копче. 3, Потвърдете стойността с бутона Enter.247

Размери д x ш x в 170 x 151 x 130 mm 6,69 x 5,94 x 5,12 inch тегло ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg Мрежово напрежение 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz Консумирана мощност 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) Клас на защита I, Антистатичен корпус III, Поялен инструмент Предпазител T2 A (230 V) T4 A (120 V) Температурен диапазон Целзий: 100 - 450°C (550°C) Фаренхайт: 200 - 850°F (999°F) Регулируемият температурен диапазон зависи от инструмента. Точност на температурата ± 9 °C ± 17 °F Стабилност на температурата ± 2 °C ± 4 °F Изравняване на потенциалите С буксата-жак 3,5 мм на обратната страна на уреда. Дисплей 255 x 128 dots / Фоново осветление Интерфейс Апаратът за управление е оборудван с един USB-интерфейс от предната страна за актуализиране на фирмения софтуер, параметриране, мониторинг и Daten Logging (с софтуера на монитора WX). Разход на въздух - 35 l / min

Съединителен елемент за сгъстен въздух - Маркуч за сгъстен въздух

диаметър 6 mm (0,24“)

диаметър 6 mm (0,24“) Сгъстен въздух - Входно налягане 400 - 600 kPA (58-87 psi) обезмаслен, сух сгъстения

азот N2 Количество въздух - прибл. 0-18 л/ мин при 6 бар248

Съобщения за неизправности и отстраняване Съобщение/симптом Възможна причина Мерки за отстраняване Индикация „- - -“ Инструментът не се

Инструментът е дефектен Проверете буксата на инструмента на уреда Проверете присъединения

Дисплеят не работи покаже

Няма мрежово напрежение Включете мрежовия

Проверете предпазителя на

OFF Каналът не може да се включи Изключване поради претоварване Каналът е изключен Може да се работи само с едно бутало. WXD 2: Няма вакуум за поялния инструмент за разпояване Вакуумът не е присъединен Дюзата за разпояване е

Сгъстеният въздух не е или е неправилно присъединен Присъединете вакуумния маркуч на съединителния елемент за вакуум Направете техническо обслужване на дюзата за разпояване с почистващ

Присъединете или проверете сгъстения въздух на съединителния елемент за сгъстен въздух WXD 2: Недостатъчен вакуум за поялния инструмент за

Филтърният патрон на поялния инструмент за разпояване е пълен Главният филтър на станцията за запояване е

Сменете филтърния патрон на поялния инструмент за

Сменете главния филтърен патрон на станцията за

WXA 2: няма въздух на поялника с горещ въздух Въздушният маркуч не присъединен Сгъстеният въздух не е или е неправилно присъединен Присъединете или проверете сгъстения въздух на съединителния елемент за сгъстен въздух Присъединете или проверете въздушния маркуч на поялника WXA 2 Интерфейс отзад няма функцията със Zero Smog/WHP/PC/ WFV 60A Изходът на робота е настроен за Stop/Go Деактивиране на фукцията спиране & тръгване; Или използвайте предния интерфейс RS 232249

Прочетете ръководство за експлоатация! Пред извършване на каквито и да било работи по уреда винаги изваждайте щекера от контакта. Дизайнът и оформлението на работното място отговарята на ESD Изравняване на потенциалите CE-знаци Предпазител трансформатор за безопасност

Горещ въздух Отстраняване като отпадък Не изхвърляйте електрически инструменти в домакинските отпадъци! В съответствие с европейската Директива 2012/19/EU за стари електрически и електронни уреди и нейното внедряване в националното право изхабените електрически инструменти трябва да се събират отделно и да се предават за екологично рециклиране. Отстранявайте сменените части на уреди, филтри или стари уреди в съответствие с законодателството на Вашата страна. Оригинална Декларация за съответствие Станция за запояване WX1, WX2 станция за разпояване WXD 2 Станция за горещ въздух WXA 2 инструмент WXP 65, WXP 120, WXP 200, WXMP, WXMT Ние декларираме, че назованите продукти изпълняват изискванията на следните
