BRUGSANVISNING SPI 81 Weller

DK Dansk Sikkerhedsanvisninger|TiltænktFormål|Brugergrupper|Plejeogvedligeholdelse|Garanti| TekniskeData|Symboler|Originaloverensstemmelseserklæring

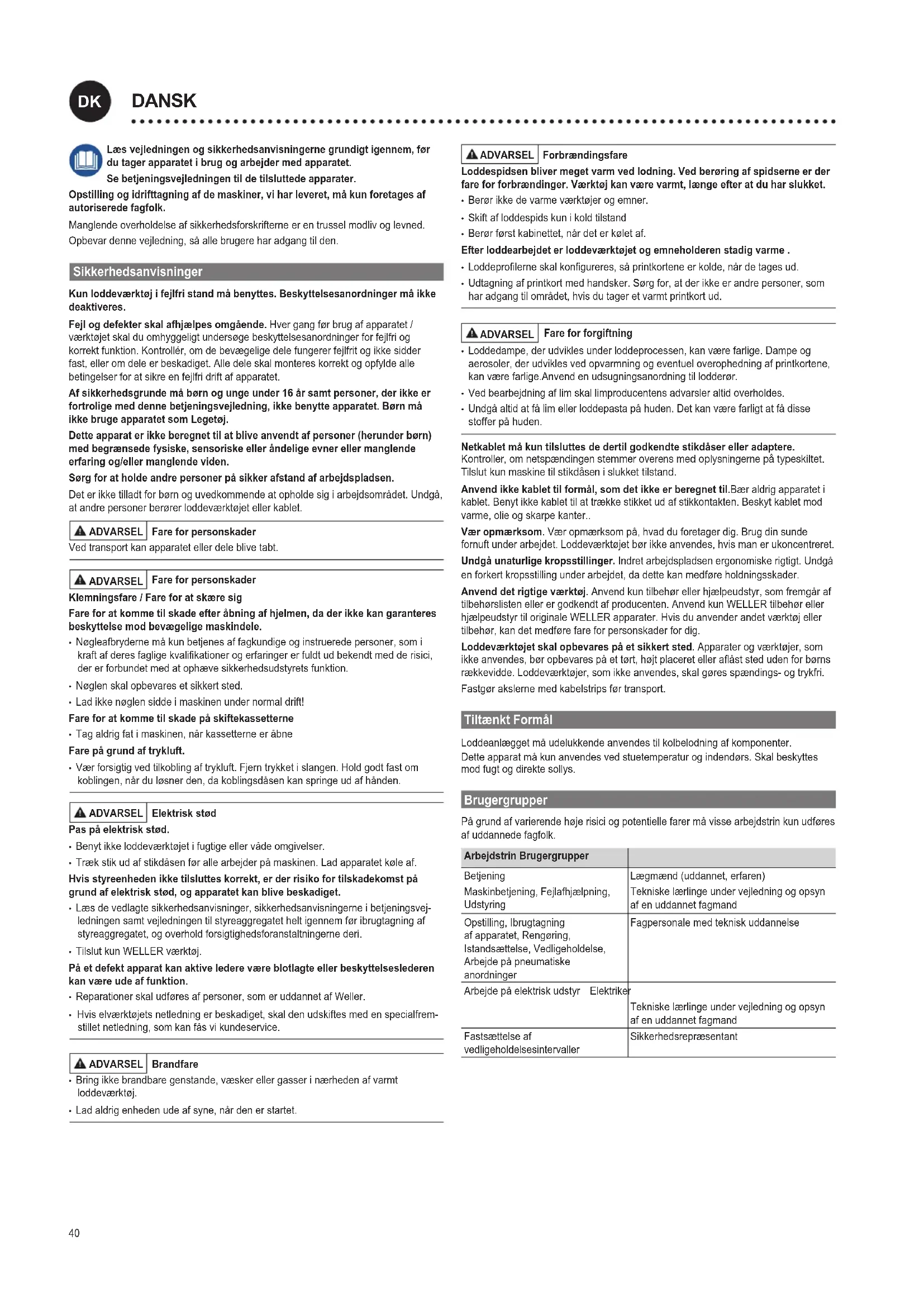

SVENSKA40 Læs vejledningen og sikkerhedsanvisningerne grundigt igennem, før du tager apparatet i brug og arbejder med apparatet. Se betjeningsvejledningen til de tilsluttede apparater. Opstilling og idrifttagning af de maskiner, vi har leveret, må kun foretages af autoriserede fagfolk. Manglende overholdelse af sikkerhedsforskrifterne er en trussel modliv og levned. Opbevardennevejledning,såallebrugereharadgangtilden. Sikkerhedsanvisninger Kun loddeværktøj i fejlfri stand må benyttes. Beskyttelsesanordninger må ikke deaktiveres. Fejl og defekter skal afhjælpes omgående. Hvergangførbrugafapparatet/ værktøjetskalduomhyggeligtundersøgebeskyttelsesanordningerforfejlfriog korrekt funktion. Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder fast,elleromdeleerbeskadiget.Alledeleskalmontereskorrektogopfyldealle betingelser for at sikre en fejlfri drift af apparatet. Af sikkerhedsgrunde må børn og unge under 16 år samt personer, der ikke er fortrolige med denne betjeningsvejledning, ikke benytte apparatet. Børn må ikke bruge apparatet som Legetøj. Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med begrænsede fysiske, sensoriske eller åndelige evner eller manglende erfaring og/eller manglende viden. Sørg for at holde andre personer på sikker afstand af arbejdspladsen. Deterikketilladtforbørnoguvedkommendeatopholdesigiarbejdsområdet.Undgå, atandrepersonerberørerloddeværktøjetellerkablet. ADVARSEL Fare for personskader Ved transport kan apparatet eller dele blive tabt. ADVARSEL Fare for personskader Klemningsfare / Fare for at skære sig Fare for at komme til skade efter åbning af hjelmen, da der ikke kan garanteres beskyttelse mod bevægelige maskindele.

• Nøgleafbrydernemåkunbetjenesaffagkundigeoginstrueredepersoner,somi kraftafderesfagligekvalikationerogerfaringererfuldtudbekendtmedderisici, dererforbundetmedatophævesikkerhedsudstyretsfunktion.

• Tagaldrigfatimaskinen,nårkassetterneeråbne Fare på grund af trykluft.

• Værforsigtigvedtilkoblingaftrykluft.Fjerntrykketislangen.Holdgodtfastom koblingen,nårduløsnerden,dakoblingsdåsenkanspringeudafhånden. ADVARSEL Elektrisk stød Pas på elektrisk stød.

• Benytikkeloddeværktøjetifugtigeellervådeomgivelser.

• Trækstikudafstikdåsenførallearbejderpåmaskinen.Ladapparatetkøleaf. Hvis styreenheden ikke tilsluttes korrekt, er der risiko for tilskadekomst på grund af elektrisk stød, og apparatet kan blive beskadiget.

• Læs de vedlagte sikkerhedsanvisninger, sikkerhedsanvisningerne i betjeningsvej- ledningensamtvejledningentilstyreaggregatetheltigennemføribrugtagningaf styreaggregatet,ogoverholdforsigtighedsforanstaltningernederi.

• TilslutkunWELLERværktøj. På et defekt apparat kan aktive ledere være blotlagte eller beskyttelseslederen kan være ude af funktion.

• Reparationerskaludføresafpersoner,someruddannetafWeller.

• Hviselværktøjetsnetledningerbeskadiget,skaldenudskiftesmedenspecialfrem- stilletnetledning,somkanfåsvikundeservice. ADVARSEL Brandfare

• Bring ikke brandbare genstande, væsker eller gasser i nærheden af varmt loddeværktøj.

• Ladaldrigenhedenudeafsyne,nårdenerstartet. ADVARSEL Forbrændingsfare Loddespidsen bliver meget varm ved lodning. Ved berøring af spidserne er der fare for forbrændinger. Værktøj kan være varmt, længe efter at du har slukket.

• Berørikkedevarmeværktøjerogemner.

• Skift af loddespids kun i kold tilstand

• Berørførstkabinettet,nårdeterkøletaf. Efter loddearbejdet er loddeværktøjet og emneholderen stadig varme .

• Loddedampe, der udvikles under loddeprocessen, kan være farlige. Dampe og aerosoler, der udvikles ved opvarmning og eventuel overophedning af printkortene, kanværefarlige.Anvendenudsugningsanordningtillodderør.

• Ved bearbejdning af lim skal limproducentens advarsler altid overholdes.

• Undgåaltidatfålimellerloddepastapåhuden.Detkanværefarligtatfådisse stofferpåhuden. Netkablet må kun tilsluttes de dertil godkendte stikdåser eller adaptere. Kontroller, om netspændingen stemmer overens med oplysningerne på typeskiltet. Tilslut kun maskine til stikdåsen i slukket tilstand. Anvend ikke kablet til formål, som det ikke er beregnet til.Bær aldrig apparatet i kablet.Benytikkekablettilattrækkestikketudafstikkontakten.Beskytkabletmod varme, olie og skarpe kanter.. Vær opmærksom. Væropmærksompå,hvadduforetagerdig.Brugdinsunde fornuftunderarbejdet.Loddeværktøjetbørikkeanvendes,hvismanerukoncentreret. Undgå unaturlige kropsstillinger. Indretarbejdspladsenergonomiskerigtigt.Undgå enforkertkropsstillingunderarbejdet,dadettekanmedføreholdningsskader. Anvend det rigtige værktøj. Anvendkuntilbehørellerhjælpeudstyr,somfremgåraf tilbehørslistenellerergodkendtafproducenten.AnvendkunWELLERtilbehøreller hjælpeudstyrtiloriginaleWELLERapparater.Hvisduanvenderandetværktøjeller tilbehør,kandetmedførefareforpersonskaderfordig. Loddeværktøjet skal opbevares på et sikkert sted.Apparaterogværktøjer,som ikkeanvendes,børopbevarespåettørt,højtplaceretelleraåststedudenforbørns rækkevidde.Loddeværktøjer,somikkeanvendes,skalgøresspændings-ogtrykfri. Fastgørakslernemedkabelstripsførtransport. Tiltænkt Formål Loddeanlæggetmåudelukkendeanvendestilkolbelodningafkomponenter. Detteapparatmåkunanvendesvedstuetemperaturogindendørs.Skalbeskyttes modfugtogdirektesollys. Brugergrupper Pågrundafvarierendehøjerisiciogpotentiellefarermåvissearbejdstrinkunudføres af uddannede fagfolk. Arbejdstrin Brugergrupper Betjening Maskinbetjening, Fejlafhjælpning, Udstyring Lægmænd (uddannet, erfaren) Tekniskelærlingeundervejledningogopsyn af en uddannet fagmand Opstilling, Ibrugtagning afapparatet,Rengøring, Istandsættelse, Vedligeholdelse, Arbejdepåpneumatiske anordninger Fagpersonale med teknisk uddannelse Arbejdepåelektriskudstyr Elektriker Tekniskelærlingeundervejledningogopsyn af en uddannet fagmand Fastsættelse af vedligeholdelsesintervaller Sikkerhedsrepræsentant

Start Starter processen med aktuelt indlæst Wincontrol-program. Efter etstopstartermaskinendenafbrudtebevægelseigenpådetsted, hvor den blev afbrudt, hvis bearbejdningen ikke er blevet afbrudt påbetjeningspanelet.

Nøgleafbryder Mednøgleafbryderenkanduafbrydekontaktentilsikkerhedsdøren

Power Aktiveringafakselstyringensendestopogstyringsspændingen.

Nødstop Afbrydelseafallefunktioner;fejlstatussenkanstadigkontrolleres med softwaren. Pleje og vedligeholdelse ADVARSEL Træk stik ud af stikdåsen før alle arbejder på maskinen. Lad apparatet køle af. Dagligt Loddespids Foretag slidkontrol Udskiftomnødvendigt Rengøringsstation Bankbørsternerene Tømopsamlingsbeholderen Føringsrørtilloddetin Foretag slidkontrol Udskiftomnødvendigt Ugentligt Føringsrørtilloddetin Rengør Udskiftomnødvendigt Hver 3. måned Loddespids Kontrollér temperaturen Varmeelement Udskiftomnødvendigt Loddetrådsfremføringssys- tem Foretagvisuelkontrolforslidpådrivhjulpåtryk-eller drivaksel Drev Kontrollérloddeendeafbryderenskoblingspunkt Aksler Hver 500 - 1000 driftstimer Smørakslerne(Frafabrikkenmednatriumsæbefedt GP00/000F-20 iht. DIN 5105022) Hver 100 - 200 driftstimer Hvisderanvendesolie,skaldersmøresefter. Driftstimerne kan vises i WinControl. Kontrollérregelmæssigtalletilsluttedekablerogslanger.Beskadigedeelværktøjer skalomgåendetagesudafdrift. Reparationerogarbejder,somikkeerbeskrevetidennevejledning,måkunudføres afkvaliceretfagpersonale. Anvend kun originale reservedele. Garanti Købersreklamationsretforældesetårefter,atvarenerkommetidennesbesiddelse. Dettegælderikkeforkøbersregreskravihenholdtil§§478,479BGB(tyskret). Vihæfterkunforgarantierafgivetafos,såfremtbeskaffenheds-og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“. Garantienbortfaldervedforkertbrugellerindgrebudførtafukvaliceredepersoner. Mereinformationfåspå www.weller-tools.com. Tekniske Data Kolbelodderobot WTBR-1000 Dimensioner L x B x H (mm) (inch) 1100 x 900 x 950 Vægt (kg) 205 Netspænding (V / Hz) 200-230 / 50-60 100-120 / 50-60 Effektoptagelse (W) max. 1500 Tryklufttilslutning oliefri,tørtrykluft bar 5,5 - 8 Arbejdsområde (mm) (inch) 390(2 x 195) x 205 x 100 Køreområde (mm) Aksler: x: 400 y:300 z: 100 t: 270° Loddekolbe HER 120 Effektoptagelse (W) 120 Temperaturområde (°C) 50 - 450 LøftPneumatikmodul (mm) 50 Angrebsvinkel -30° - +30° Loddetrådsfremføringssystem Loddetinsdiameter (mm) 0,5 - 1,5 Hastighed (mm /s) 0 - 24 Effektoptagelse (W) 1,7 Reduktion af planetgeardrevets omdrejningstal 1:166 LøftPneumatikmodul (mm) 30 Angrebsvinkel -30° - +30° Forbehold for tekniske ændringer!42 Symboler Bemærk! / Advarsel! Advarsel! Forbrændingsfare! Advarselmodhåndskader Advarselmodsnitsår Læs betjeningsvejledningen! Førgennemførelseafarbejderpåapparatskalstikketaltidtrækkesudaf stikkontakten. ESD-korrekt design og ESD-korrekt arbejdsplads CE-mærke Bortskaffelse Elværktøjmåikkebortskaffessomalmindeligtaffald!Ihenholdtildet europæiske direktiv 2012/19/EU om bortskaffelse af elektriske og elektroniskeprodukteroggældendenationallovgivningskalbrugtlværktøj indsamlesseparatogbortskaffespåenmåde,derskånermiljøetmest muligt. Original overensstemmelseserklæring Kolbelodderobot WTBR-1000 Vi erklærer, at de nævnte produkter opfylder bestemmelserne i følgende direktiver: 2006/42/EG, 2014/30/EU Anvendte harmoniserede standarder:
