BRUGSANVISNING WAD 101 Weller

DK Dansk Bemærk | Beskrivelse | Ibrugtagning af apparatet | Spændingsudligning | Arbejdsanvisninger | Tilbehør | Leveringsomfang

gennemstrømningsmængden

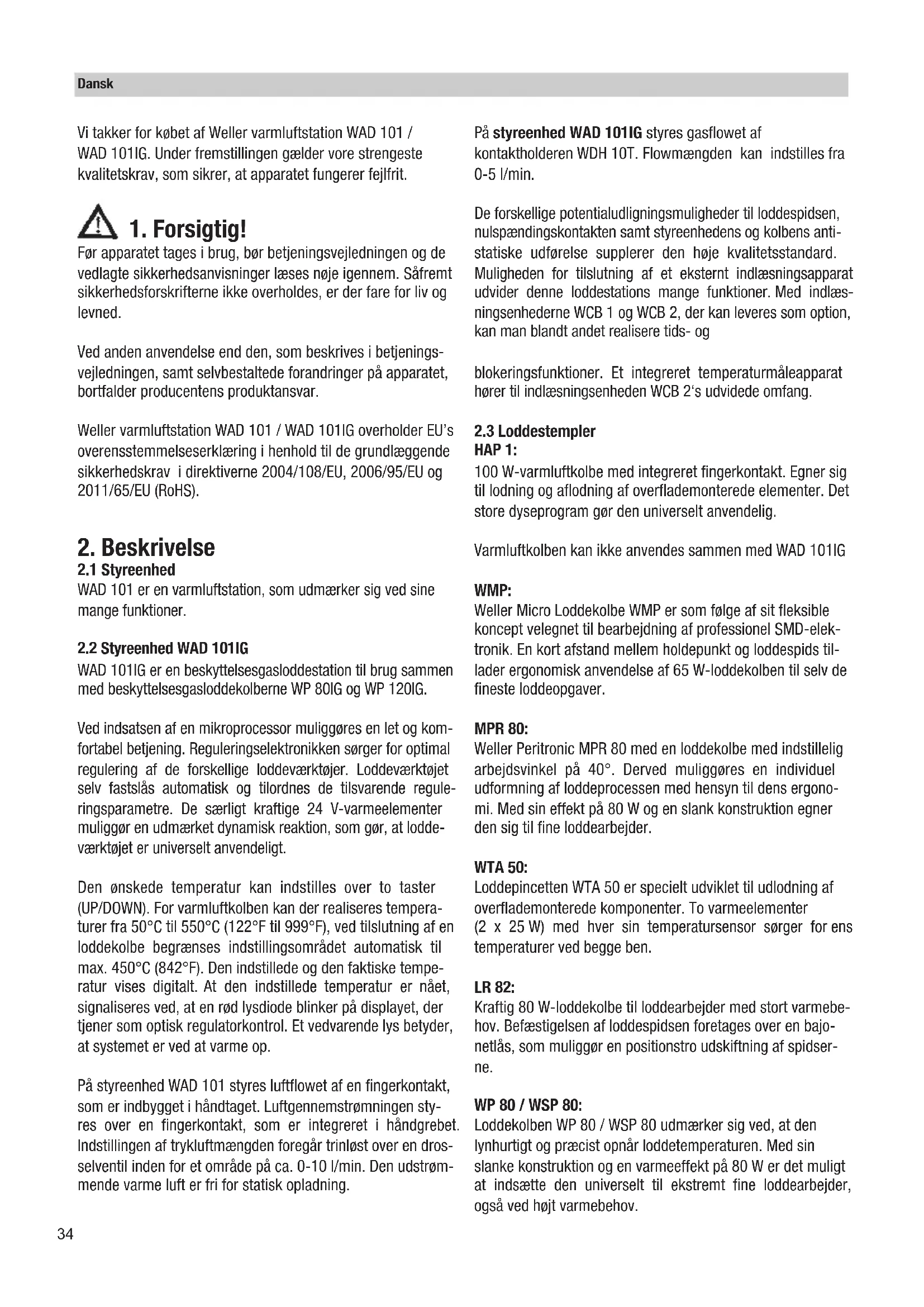

Før apparatet tages i brug, bør betjeningsvejledningen og de vedlagte sikkerhedsanvisninger læses nøje igennem. Såfremt sikkerhedsforskrifterne ikke overholdes, er der fare for liv og levned. Ved anden anvendelse end den, som beskrives i betjenings- vejledningen, samt selvbestaltede forandringer på apparatet, bortfalder producentens produktansvar. Weller varmluftstation WAD 101 / WAD 101IG overholder EU’s overensstemmelseserklæring i henhold til de grundlæggende sikkerhedskrav i direktiverne 2004/108/EU, 2006/95/EU og 2011/65/EU (RoHS).

WAD 101 er en varmluftstation, som udmærker sig ved sine mange funktioner.

2.2 Styreenhed WAD 101IG

WAD 101IG er en beskyttelsesgasloddestation til brug sammen med beskyttelsesgasloddekolberne WP 80IG og WP 120IG. Ved indsatsen af en mikroprocessor muliggøres en let og kom- fortabel betjening. Reguleringselektronikken sørger for optimal regulering af de forskellige loddeværktøjer. Loddeværktøjet selv fastslås automatisk og tilordnes de tilsvarende regule- ringsparametre. De særligt kraftige 24 V-varmeelementer muliggør en udmærket dynamisk reaktion, som gør, at lodde- værktøjet er universelt anvendeligt. Den ønskede temperatur kan indstilles over to taster (UP/DOWN). For varmluftkolben kan der realiseres tempera- turer fra 50°C til 550°C (122°F til 999°F), ved tilslutning af en loddekolbe begrænses indstillingsområdet automatisk til max. 450°C (842°F). Den indstillede og den faktiske tempe- ratur vises digitalt. At den indstillede temperatur er nået, signaliseres ved, at en rød lysdiode blinker på displayet, der tjener som optisk regulatorkontrol. Et vedvarende lys betyder, at systemet er ved at varme op. På styreenhed WAD 101 styres luftflowet af en fingerkontakt, som er indbygget i håndtaget. Luftgennemstrømningen sty- res over en fingerkontakt, som er integreret i håndgrebet. Indstillingen af trykluftmængden foregår trinløst over en dros- selventil inden for et område på ca. 0-10 l/min. Den udstrøm- mende varme luft er fri for statisk opladning. På styreenhed WAD 101IG styres gasflowet af kontaktholderen WDH 10T. Flowmængden kan indstilles fra 0-5 l/min. De forskellige potentialudligningsmuligheder til loddespidsen, nulspændingskontakten samt styreenhedens og kolbens anti- statiske udførelse supplerer den høje kvalitetsstandard. Muligheden for tilslutning af et eksternt indlæsningsapparat udvider denne loddestations mange funktioner. Med indlæs- ningsenhederne WCB 1 og WCB 2, der kan leveres som option, kan man blandt andet realisere tids- og blokeringsfunktioner. Et integreret temperaturmåleapparat hører til indlæsningsenheden WCB 2‘s udvidede omfang.

HAP 1: 100 W-varmluftkolbe med integreret fingerkontakt. Egner sig til lodning og aflodning af overflademonterede elementer. Det store dyseprogram gør den universelt anvendelig. Varmluftkolben kan ikke anvendes sammen med WAD 101IG WMP: Weller Micro Loddekolbe WMP er som følge af sit fleksible koncept velegnet til bearbejdning af professionel SMD-elek- tronik. En kort afstand mellem holdepunkt og loddespids til- lader ergonomisk anvendelse af 65 W-loddekolben til selv de fineste loddeopgaver. MPR 80: Weller Peritronic MPR 80 med en loddekolbe med indstillelig arbejdsvinkel på 40°. Derved muliggøres en individuel udformning af loddeprocessen med hensyn til dens ergono- mi. Med sin effekt på 80 W og en slank konstruktion egner den sig til fine loddearbejder. WTA 50: Loddepincetten WTA 50 er specielt udviklet til udlodning af overflademonterede komponenter. To varmeelementer (2 x 25 W) med hver sin temperatursensor sørger for ens temperaturer ved begge ben. LR 82: Kraftig 80 W-loddekolbe til loddearbejder med stort varmebe- hov. Befæstigelsen af loddespidsen foretages over en bajo- netlås, som muliggør en positionstro udskiftning af spidser- ne. WP 80 / WSP 80: Loddekolben WP 80 / WSP 80 udmærker sig ved, at den lynhurtigt og præcist opnår loddetemperaturen. Med sin slanke konstruktion og en varmeeffekt på 80 W er det muligt at indsætte den universelt til ekstremt fine loddearbejder, også ved højt varmebehov. Dansk

Efter udskiftning af loddespidsen er det umiddelbart muligt at arbejde videre, da driftstemperaturen i løbet af korteste tid igen er opnået. Vedrørende andet værktøj, som kan tilsluttes: Se listen over ekstratilbehør.

Loddeværktøjet lægges i sikkerhedsholderen. Tryklufts- langen med 6 mm-udvendig diameter stikkes ind i hurtigkoblingen fra tryklufttilslutningen (12). Opret trykluft til førslen med 400 kPa (58 psi) oliefri, tør trykluft eller kvælstof N

Advarsel: Ved brug af kvælstof skal man sørge for tilstrækkelig ventilation af rummet. Loddeværktøjets elektriske forbindelsesledning stikkes ind i den 7-polede tilslutnings dåse (7) på forsiden og låses fast. Luftslangen stikkes på lufttilslutningsniplen (8). Kontroller, om netspændingen stemmer overens med typeskiltet, og om net afbry deren (1) er i slukket tilstand. Hvis netspændingen er korrekt, forbindes styreenheden med strømnettet. Advarsel: Varmluftkolben må aldrig rettes mod personer eller brændbare genstande. Tænd for apparatet over netafbryderen (1). Når der tændes for apparatet, gennemfører det en selvtest, ved hvilken alle visningselementer (2) lyser. Derefter vises i kort tid den ind- stillede temperatur og temperaturversionen (°C/°F). Så skifter elektronikken automatisk over til at vise den fak- tiske værdi. Det røde punkt (5) lyser på displayet (2). Dette punkt tjener som optisk regulatorkontrol. Konstant lys bety- der: Systemet er ved at varme op. Blinkende lys signaliserer, at driftstemperaturen er nået. Indstilling af temperaturen Generelt viser digitalvisningen (2) den faktiske temperatur. Ved aktivering af “UP”- eller “DOWN”-tasten (3) (4) skifter digitalvisningen (2) over til den aktuelt indstillede værdi. Den indstillede værdi kan nu ændres ved at berøre eller ved per- manent at trykke på “UP”- eller “DOWN”-tasten (3) (4) i den tilsvarende retning. Hvis tasten holdes trykket permanent, ændres den indstillede værdi hurtigt. Ca. 2 sek. efter at man har sluppet tasten, skifter digitalvisningen (2) automatisk over til den faktiske værdi igen. Indstilling af luftmængden Den ønskede gennemstrømningsmængde kan indstilles over drosselventilen (9). Ved at dreje drosselventilen (9) mod ven- stre forøges gennemstrømningsmængden. Så længe finger- kontakten trykkes ind, transporteres der luft gennem varm- luftkolben. Standard-setback på styreenhed WAD 101: Reducering af den indstillede nom. temperatur til 150°C. Der er en setback-tid på 20 min. når loddestationen har skiftet til standby-modus. Når der er gået tre gange setback-tiden (60 min) aktiveres funktionen ”AUTO-OFF”. Loddeværktøjet slukkes (blinkende streg i displayet). Indstilling: Hold „UP”-tasten (3) trykket under opstart, indtil der står ON eller OFF i displayet. Indstillinger gemmes, når ”UP”-tasten slippes. Dansk Tekniske data Mål: 166 x 134 x 101 mm (L x B x H) Netspænding: 230 V / 50 Hz (120 V / 60 Hz) Optaget effekt WAD 101: 105 W Optaget effekt WAD 101IG: 150 W Beskyttelsesklasse: 1 (styreenhed) og 3 (loddeværktøj) Sikring: 230 V: T 630 mA (120 V: T 1,0 A) Termostat: °C-version: Varm luft 50°C - 550°C Loddekolbe og beskyttelsesgasloddekolbe 50°C - 450°C °F-version: Varm luft 122°F - 999°F Loddekolbe og beskyttelsesgasloddekolbe 122°F - 842°F Nøjagtighed: Varm luft ± 30 °C (± 54° F) Loddekolbe og beskyttelsesgasloddekolbe ± 9° C (± 17° F) Luftmængde: ca. 10 l/min. Indstillingsområde WAD 101IG: ca. 0-5 I/min. Trykluft: Indgangstryk 400 kPa (58 psi) oliefri, tør trykluft eller kvælstof N

Tryklufttilslutning: Trykluftslange med 6 mm (0,24”) udvendig diameter Gastryk: Indgangstrykket er indstillet fast til 200 kPa ved hjælp af en trykreguleringsenhed. Trykreguleringsenheden må ikke justeres.36 Gentag fremgangsmåden for at foretage ændringer. Standard-setback på styreenhed WAD 101IG 2 minutter efter at loddekolben er sat i holderen, sænkes den nominelle temperatur til 180 °C, og tilførslen af beskyttelses- gas standses. „AUTO-OFF“-funktionen er deaktiveret.

4. Potentialudligning

Ved forskellig tilkobling af 3,5 mm-klinkebøsningen (6) kan 4 variationer realiseres: Hårdt jordet: Uden stik (leveringstilstand) Potentialudligning (impedans 0 ohm): Med stik, udligningsledning til midterkontakt Potentialfri: Med stik Blødt jordet: Med stik og indloddet modstand. Jording over den valgte modstandsværdi.

5. Arbejdshenvisninger

De eksterne indlæsningsapparater WCB 1 og WCB 2 (option) Ved brug af et eksternt indlæsningsapparat står følgende funktioner til rådighed.

Offset: Den reelle loddespidstemperatur kan ændres ved indlæsning af et temperaturoffset på ± 40°C.

Setback: Nedsættelse af den indstillede temperatur til 150°C/300°F (standby). Setback-tiden, efter hvilken loddestationen skifter over til standby-modus, kan indstilles til mellem 0 og 99 minutter. Setback-tilstanden signaliseres ved, at vis- ningen af den faktiske temperatur blinker. Efter den tredob- belte setback-tid aktiveres ”AUTO-OFF”. Der slukkes for lod- deværktøjet (blinkende streg på displayet). Ved at trykke på en taste eller ved et tryk på fingerafbryderen afsluttes set- back-tilstanden hhv. auto-off-tilstanden. Derved vises den indstillede temperaturværdi kort.

Lock: Blokering af indstillingstemperaturen. Efter blokeringen kan ingen indstillinger på loddestationen ændres.

°C/°F: Omskiftning af temperaturvisningen fra °C til °F og omvendt.

Window: Begrænsning af temperaturområdet til max. ± 99°C i forhold til en temperatur, som er låst fast med "LOCK"-funktionen. Den fastlåste temperatur udgør så midten af det indstillelige temperaturområde.

Temperaturmåleapparat: Integreret temperaturmåleapparat til termoelement-type K (kun WCB 2). Varmluftkolbe Varmluftdyserne er skruet ind i varmeelementet. For at skifte dyse skal man benytte topnøglen str. 8 og holde igen med gaffelnøglen på varmeelementet. Bemærk: Gevinddybden er max. 5 mm (0,2”). Et længere gevind ville ødelægge varmeelementet. Kvælstof N

reducerer oxidationen, og flusmidlet forbliver længere aktivt. Vi anbefaler kvælstof N

, som kan købes i handlen i stålflasker. Flasken skal være udstyret med en trykreduktionsventil 0-10 bar. Loddekolbe Overgangen mellem varmeelementet/sensoren og loddespid- sen må ikke hindres af smuds, fremmedlegemer eller beska- digelse, da dette ville påvirke temperatur regu leringens nøjagtighed. Ved første opvarmning fugtes den selektivt fortinbare lodde- spids med loddemasse. Denne fjerner lagringsbetingede oxydlag og urenheder fra loddespidsen. Ved loddepauser og inden man lægger loddekolben fra sig, skal man altid sørge for, at loddespidsen er godt fortinnet. Undlad at benytte for aggressive flusmidler. Bemærk: Sørg altid for, at loddespidsen sidder korrekt. Loddeapparaterne er justeret til en mellemstor loddespids hhv. dyse. Der kan opstå afvigelser, hvis man udskifter spidsen eller benytter andre spidsformer. Dansk

WAD 101 Styreenhed Varmluftkolbe HAP 1 Sikkerhedsholder KH 27 Service-sæt Værktøj til udskiftning af dyser Jack-stik 3,5 mm Varmluftdyse R04 Netkabel Driftsvejledning Sikkerhedshenvisninger

Symboler CE-mærke Britisk konformitetsmærke Bortskaffelse Affaldafelektriskogelektroniskudstyrskalindsamlesogbortskaffessærskilt.Fjernlysmidlerfraudstyret,indendetborts- kaffes.Spørgeftergenbrugsstationerogindsamlingsstederhosdelokalemyndighederellerdinfagforhandler.Altefterde lokalebestemmelserkandetailhandlendeværeforpligtedetilgratisattageaffaldafelektriskogelektroniskudstyrtilbage. Bidragtilatnedbringebehovetforråmaterialervedatgenbrugeoggenanvendeditaffaldafelektriskogelektroniskudstyr. Affaldafelektriskogelektroniskudstyrindeholderværdifulde,genanvendeligematerialer,somkanhaveennegativeffektpå miljøetogdithelbredvedikkemiljørigtigbortskaffelse.Sletindenbortskaffelsenpersonrelaterededata,sommåttebende sigpåditaffaldafudstyret. Tilsmudsedeltreskalbehandlessomspecialaffald. Bortskaffelseafudskiftededele,ltreellerældreapparaterskalskeihenhold tilreglerneomaffaldshåndteringidetpågældendeland.
