KASUTUSJUHEND WAD 101 Weller

EE Eesti Tähelepanu | Kirjeldus | Seadme kasutuselevõtt | Potentsiaalide ühtlustuspuks | Tööjuhised | Tarvikud | Tarne sisu

6. Potentsiaalide ühtlustuspuks

7. Jootekolvi ühenduspuks

12. Suruõhu kiirühenduspesa

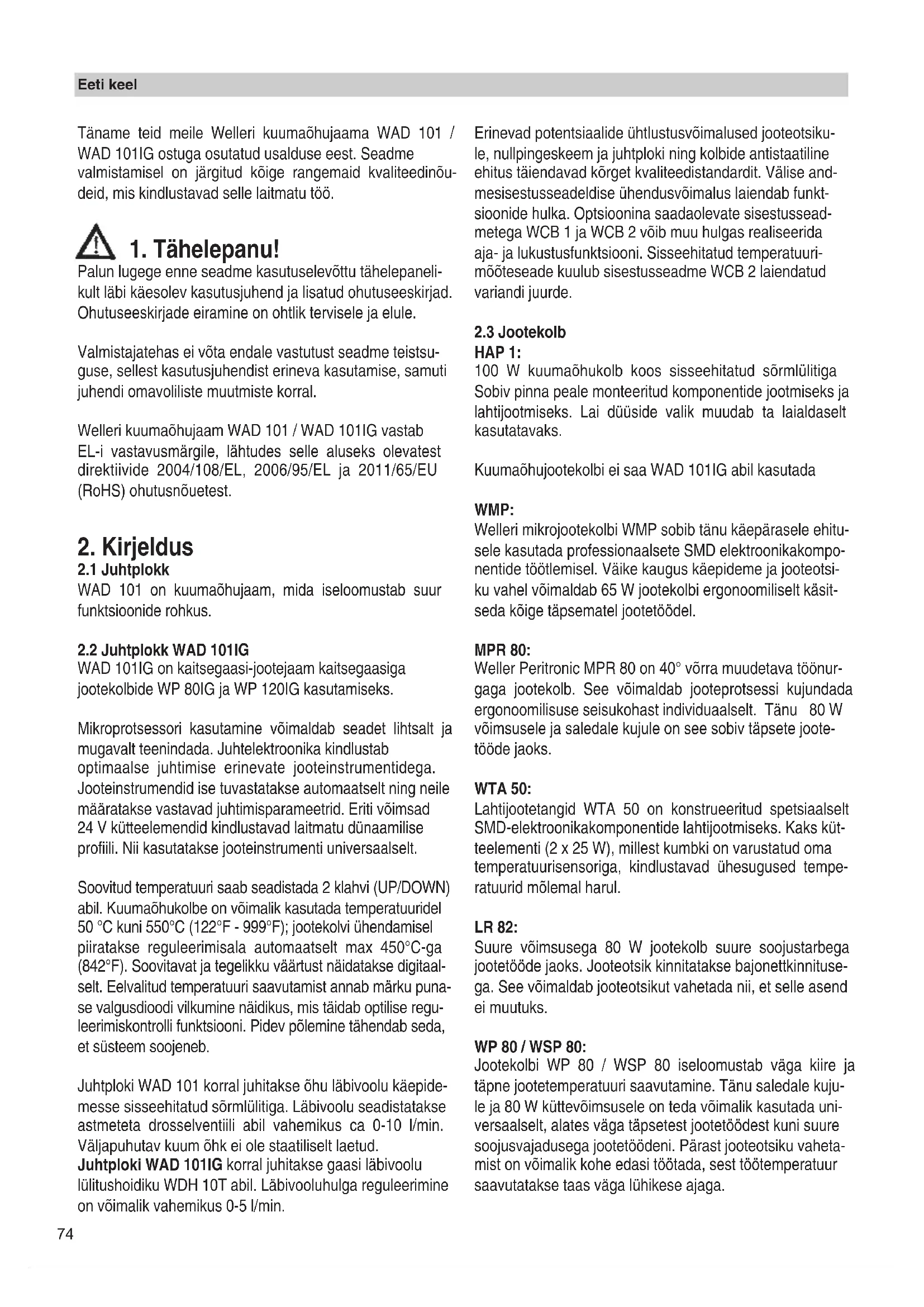

Palun lugege enne seadme kasutuselevõttu tähelepaneli- kult läbi käesolev kasutusjuhend ja lisatud ohutuseeskirjad. Ohutuseeskirjade eiramine on ohtlik tervisele ja elule. Valmistajatehas ei võta endale vastutust seadme teistsu- guse, sellest kasutusjuhendist erineva kasutamise, samuti juhendi omavoliliste muutmiste korral. Welleri kuumaõhujaam WAD 101 / WAD 101IG vastab EL-i vastavusmärgile, lähtudes selle aluseks olevatest direktiivide 2004/108/EL, 2006/95/EL ja 2011/65/EU (RoHS) ohutusnõuetest.

WAD 101 on kuumaõhujaam, mida iseloomustab suur funktsioonide rohkus.

2.2 Juhtplokk WAD 101IG

WAD 101IG on kaitsegaasi-jootejaam kaitsegaasiga jootekolbide WP 80IG ja WP 120IG kasutamiseks. Mikroprotsessori kasutamine võimaldab seadet lihtsalt ja mugavalt teenindada. Juhtelektroonika kindlustab optimaalse juhtimise erinevate jooteinstrumentidega. Jooteinstrumendid ise tuvastatakse automaatselt ning neile määratakse vastavad juhtimisparameetrid. Eriti võimsad 24 V kütteelemendid kindlustavad laitmatu dünaamilise profiili. Nii kasutatakse jooteinstrumenti universaalselt. Soovitud temperatuuri saab seadistada 2 klahvi (UP/DOWN) abil. Kuumaõhukolbe on võimalik kasutada temperatuuridel 50 °C kuni 550°C (122°F - 999°F); jootekolvi ühendamisel piiratakse reguleerimisala automaatselt max 450°C-ga (842°F). Soovitavat ja tegelikku väärtust näidatakse digitaal- selt. Eelvalitud temperatuuri saavutamist annab märku puna- se valgusdioodi vilkumine näidikus, mis täidab optilise regu- leerimiskontrolli funktsiooni. Pidev põlemine tähendab seda, et süsteem soojeneb. Juhtploki WAD 101 korral juhitakse õhu läbivoolu käepide- messe sisseehitatud sõrmlülitiga. Läbivoolu seadistatakse astmeteta drosselventiili abil vahemikus ca 0-10 l/min. Väljapuhutav kuum õhk ei ole staatiliselt laetud. Juhtploki WAD 101IG korral juhitakse gaasi läbivoolu lülitushoidiku WDH 10T abil. Läbivooluhulga reguleerimine on võimalik vahemikus 0-5 l/min. Erinevad potentsiaalide ühtlustusvõimalused jooteotsiku- le, nullpingeskeem ja juhtploki ning kolbide antistaatiline ehitus täiendavad kõrget kvaliteedistandardit. Välise and- mesisestusseadeldise ühendusvõimalus laiendab funkt- sioonide hulka. Optsioonina saadaolevate sisestussead- metega WCB 1 ja WCB 2 võib muu hulgas realiseerida aja- ja lukustusfunktsiooni. Sisseehitatud temperatuuri- mõõteseade kuulub sisestusseadme WCB 2 laiendatud variandi juurde.

HAP 1: 100 W kuumaõhukolb koos sisseehitatud sõrmlülitiga Sobiv pinna peale monteeritud komponentide jootmiseks ja lahtijootmiseks. Lai düüside valik muudab ta laialdaselt kasutatavaks. Kuumaõhujootekolbi ei saa WAD 101IG abil kasutada WMP: Welleri mikrojootekolbi WMP sobib tänu käepärasele ehitu- sele kasutada professionaalsete SMD elektroonikakompo- nentide töötlemisel. Väike kaugus käepideme ja jooteotsi- ku vahel võimaldab 65 W jootekolbi ergonoomiliselt käsit- seda kõige täpsematel jootetöödel. MPR 80: Weller Peritronic MPR 80 on 40° võrra muudetava töönur- gaga jootekolb. See võimaldab jooteprotsessi kujundada ergonoomilisuse seisukohast individuaalselt. Tänu 80 W võimsusele ja saledale kujule on see sobiv täpsete joote- tööde jaoks. WTA 50: Lahtijootetangid WTA 50 on konstrueeritud spetsiaalselt SMD-elektroonikakomponentide lahtijootmiseks. Kaks küt- teelementi (2 x 25 W), millest kumbki on varustatud oma temperatuurisensoriga, kindlustavad ühesugused tempe- ratuurid mõlemal harul. LR 82: Suure võimsusega 80 W jootekolb suure soojustarbega jootetööde jaoks. Jooteotsik kinnitatakse bajonettkinnituse- ga. See võimaldab jooteotsikut vahetada nii, et selle asend ei muutuks. WP 80 / WSP 80: Jootekolbi WP 80 / WSP 80 iseloomustab väga kiire ja täpne jootetemperatuuri saavutamine. Tänu saledale kuju- le ja 80 W küttevõimsusele on teda võimalik kasutada uni- versaalselt, alates väga täpsetest jootetöödest kuni suure soojusvajadusega jootetöödeni. Pärast jooteotsiku vaheta- mist on võimalik kohe edasi töötada, sest töötemperatuur saavutatakse taas väga lühikese ajaga. Eeti keel

Täiendavad ühendatavad instrumendid, vt lisavarustuse nimekiri.

Asetage jooteinstrument ohutushoidikusse. Ühendada 6 mm välisläbimõõduga suruõhuvoolik suruõhuühenduse (12) kiirühenduspessa. Luua 400 kPa (58 psi) kuiva õliva- ba või lämmastiku N

suruõhuühendus. Hoiatus: Lämmastiku kasutamisel opöörake tähelepanu sellele, et ruumi ventilatsioon oleks piisav. Ühendage ja lukustage jooteinstrumendi elektriline ühen- dusjuhe esiplaadil asuvasse 7 kontaktilise pistikupessa. Ühendage õhuvoolik õhuühendusnipliga (8). Kontrollige, kas võrgupinge ühtib tüübisildil toodud andmetega ja võr- gulüliti (1) asub väljalülitatud asendis. Kui pinge on kor- rektne, siis ühendage juhtimisseade vooluvõrku. Hoiatus: Ärge suunake kuumaõhukolbi inimeste või põlevate esemete suunas! Lülitage seade võrgulüliti (1) abil sisse. Seadme sisselüli- tamisel tehakse kontolltest, mille ajal kõik näidikuelemen- did (2) on sisse lülitatud. Pärast seda näidatakse lühike- seks ajaks seadistatud temperatuuri (soovitav väärtus) ja selle mõõtühikut (°C / °F). Seejärel lülitub elektroonika automaatselt ümber tegeliku väärtuse näitamisele. Punane punkt (5) digitaalnäidikus (2) põleb. See punkt täi- dab optilise reguleerimiskontrolli ülesannet. Pidev põlemine tähendab süsteemi ülessoojenemist. Vilkumine tähistab töötemperatuuri saavutamist. Temperatuuri seadistamine Põhimõtteliselt näitab digitaalne näidik (2) temperatuuri tegelikku väärtust. Vajutades "UP" või "DOWN"-klahvile (3) (4) lülitub digitaalnäidik (2) ümber hetkel seadistatud soovitavale väärtusele. Seadistatud soovitavat väärtust (vilkuv näit) saab nüüd muuta vastavas suunas lühikese või pideva vajutamisega klahvile "UP" või "DOWN" (3)(4). Kui hoiate klahvi pidevalt allavajutatuna, muutub valitud väärtus kiiresti. Umbes pärast 2 sekundi möödumist klah- vi vabastamisest lülitub digitaalnäidik (2) automaatselt taas ümber tegeliku väärtuse näitamisele. Õhu vooluhulga seadistamine Soovitud vooluhulka saab seadistada drosselventiili (9) abil. Kui pöörate drosselventiili (9) vasakule poole, siis vooluhulk suureneb. Õhu suunatakse läbi kuumaõhukolvi niikaua, kuni sõrmlülitit hoitakse allavajutataud asendis. Standard-setback juhtplokil WAD 101 Seadistatud soovitava temperatuuri langetamine kuni 150°C-le. Setback-aeg, pärast mida jootejaam lülitub ümber ootereÏiimi, on 20 minutit. Pärast kolme Setback- aja (60 min) möödumist lülitatakse sisse "Auto-off" funkt- sioon. Jooteinstrument lülitatakse välja (vilkuv kriips ekraanil). Seadistamine: sisselülitamise ajal hoidke klahvi "UP" (3) allavajutatuna, kuni näidikusse ilmub ON või OFF. Klahvi "UP" vabastamisel seadistus salvestatakse. Eeti keel Tehnilised andmed Mõõtmed mm 166 x 134 x 101 (P x L x K) Võrgupinge: 230 V / 50 Hz (120 V / 60 Hz) Võimsustarve WAD 101: 105 W Võimsustarve WAD 101IG: 150 W Kaitseklass: 1 (juhtplokk) ja 3 (jooteinstrument) Kaitse: 230 V: T 630 mA (120 V: T 1,0 A) Temperatuuri reguleerimine: °C variant: Kuum õhk 50°C - 550°C Jootekolb & Kaitsegaasi-jootekolb 50°C - 450°C °F variant: Kuum õhk 122°F - 999°F Jootekolb & Kaitsegaasi-jootekolb 122°F - 842°F Täpsus: Kuum õhk ± 30°C (± 54°F) Jootekolb & Kaitsegaasi-jootekolb ± 9°C (± 17°F) Õhuhulk: ca 0-10 l/min Reguleerimisvahemik WAD 101IG: u 0 - 5 I/min. Suruõhk: sisendrõhk 400 kPa (58 psi) õlivaba, kuiv suruõhk või lämmastik N

Suruõhuühendus: suruõhuvoolik välisläbimõõduga 6 mm (0,24") Kaitsegaasi rõhk: Sisendrõhk on rõhuregulaatoriga reguleeritud muutumatult 200 kPa- Rõhuregulaatorit ei tohi reguleerida.76 “UP” klahvi vabastamisel seadistus salvestatakse. Muutmiseks tuleb operatsiooni korrata. Standard-setback juhtplokil WAD 101 Pärast jootekolvi asetamist alusele langetatakse sihttem- peratuur 2 minuti pärast 180°C-le ja kaitsegaasi juurdevool lülitatakse välja. „AUTO-OFF“funktsioon on deaktiveeritud.

4. Potentsiaalide ühtlustamine

3,5 mm lülituspuksi (6) erinevatese asenditesse lülitamisel on võimalik kasutada 4 varianti: Püsivalt maandatud: Ilma pistikuta (tarneasend) Potentsiaalide ühtlustamine (takistus 0 oomi): Pistikuga, ühtlustusjuhe keskkontaktis Potentsiaalivaba: Pistikuga Pehmelt maandatud: Pistiku ja külgejoodetud takistiga. Maandamine valitud suurusega takisti abil.

Väline sisestusseade WCB1 ja WCB2 (valikuna) Välise sisestusseadme kasutamisel on võimalik kasutada järgmisi funktsioone:

Offset: Jooteotsiku reaalset temperatuuri võib temperatuuri- offseti sisestamisega muuta ± 40 °C võrra.

Setback: Seadistatud soovitava temperatuuri alandamine 150°C/300°F-le (standby). Setback-aega, pärast mille möödumist jootejaam lülitub ootereÏiimi, on võimalik seadi- stada vahemikus 0-99 minutit. Setback-olekut näidatakse tegeliku väärtuse vilkuva näiduga. Pärast kolme Setback- aja möödumist lülitatakse "AUTO OFF" sisse. Jooteinstrument lülitatakse välja (vilkuv kriips ekraanil). Vajutusega mõnele klahvile või sõrmlülitile lõpetatakse Setback-olek või Auto-Off-olek. Sealjuures näidatakse lühiaegselt seadistatud väärtust.

Lock: Soovitava temperatuuri ja temperatuuriakna lukustamine. Pärast lukustamist ei ole jootejaama seadistusi võimalik muuta.

°C/°F: Temperatuurinäidu ümberlülitamine °C-lt °F-le ja vastupidi. Kui vajutate sisselülitamise ajal klahvile "DOWN", näidatakse temperatuuri aktuaalset varianti.

Window: Temperatuurivahemiku piiramine max ± 99°C-le lähtudes "LOCK" funktsiooni abil lukustatud temperatuurist. Lukustatud temperatuur asetseb seega seadistatud temperatuuripiirkonna keskel.

Cal: Factory setting FSE (kõikide seadistavate väärtuste nulli mine, temperatuuri soovitav väärtus 350°C/660°F).

Temperatuurimõõdik: Sisseehitatud temperatuurimõõdik K tüüpi termoelemendile (ainult WCB 2) Kuumaõhukolb Kuumaõhudüüsid on kruvitud küttekeha sisse. Düüsi vahe- tamiseks kasutage 8 mm otsvõtit ja kontreerige küttekeha lihtvõtmega. Tähelepanu: Keerme sügavus on maksimaalselt 5mm (0,2"). Pikem keere rikub küttekeha. Lämmastik N

vähendab oksüdeerumist ja räbusti jääb pikemaks ajaks aktiivseks. Me soovitame lämmastikku N

mis on kaubandusvõrgus saadav teraspudelites. Pudel peab olema varustatud 0-10 bar reduktoriga. Jootekolb Üleminekukoht küttekeha / anduri ja jooteotsiku vahel ei tohi olla rikutud mustuse, võõrkehade või kahjustustega, sest see avaldab mõju temperatuuri reguleerimise täpsu- sele. Esimesel soojendamisel niisutage selektiivselt tinaga kae- tav jooteotsik joodisega. See eemaldab jooteotsikult seis- misel sinna kogunenud oksiidikihid ja mustuse. Jootepauside ajal ja enne jootekolvi käest ärapanekut pöö- rake alati tähelepanu sellele, et jooteotsik oleks tinaga hästi kaetud. Ärge kasutage liiga agressiivseid räbusteid. Tähelepanu: Hoolitsege alati, et jooteotsik oleks nõuetekohaselt kinnitatud. Jooteseadmed justeeritakse keskmise suurusega jooteot- siku või düüsi jaoks. Otsiku vahetamine või teistsuguse kujuga otsikute kasutamine võib põhjustada hälbeid. Eeti keel

6. Lisavarustuse nimekiri

WAD 101 Juhtplokk Kuumaõhukolb HAP 1 Ohutushoidik KH 27 Võrgukaabel Düüsivahetusinstrument Ühenduspistik 3,5 mm Kuumaõhudüüs R04 Kasutusjuhend Ohutuseeskirjad

Juhtplokk Ühenduspistik 3,5 mm Teeninduskomplekt Võrgukaabel Kasutusjuhend Ohutuseeskirjad PU WAD 101 Juhtplokk Võrgukaabel Ühenduspistik 3,5 mm Kasutusjuhend Ohutuseeskirjad Joonis Jooteotsikute valik HAP 1 vaata lk. 93 Joonis: elektriskeem, vt lk 94 Joonis: kirjeldav joonis lk 95 Tehnilised muudatused võimalikud! Uuendatud kasutusjuhendi leiate aadressilt www.weller-tools.com. Eeti keel78 Dòkojame, kad parodòte pasitikòjimà pirkdami „Weller“ kar‰to oro ptimo ∞rengin∞ WAD 101 / WAD 101IG. Gaminant ‰∞ ∞taisà buvo laikomasi grieÏãiausi˜ kokybòs rei- kalavim˜, uÏtikrinanãi˜ nepriekai‰tingà jo funkcionavimà.

Sümbol CE-märgis Ühendkuningriigi vastavusmärk Jäätmekäitlus Elektri- ja elektroonikaseadmete jäätmed tuleb koguda eraldi. Valgusallikate jäätmed tuleb seadmetest eemaldada. Küsige oma kohalikust omavalitsusest või jaemüüjalt nõuandeid ringlussevõtu ja kogumispunkti kohta. Olenevalt kohalikest mää- rustest võib jaemüüjal lasuda kohustus võtta elektri- ja elektroonikaseadmeid vastu tasuta. Teie panus elektri- ja elektrooni- kaseadmete jäätmete korduskasutusse ja ringlussevõttu aitab vähendada nõudlust toorainete järele. Elektri- ja elektroonika- seadmetejäätmedsisaldavadväärtuslikketaaskasutatavaidmaterjale,misvõivadkahjustadakeskkondajainimestetervist, kuineideikõrvaldatakeskkonnasõbralikulviisil.Kustutagekõrvaldatavatestseadmetestisiklikudandmed,kuineidsealon. Mustunudltreidtulebkäideldaeriprügina. Käidelgevahetatudseadmeosad,ltridvõivanadseadmedjäätmetenavastavaltTeie riigis kehtivatele eeskirjadele.104
