KASUTUSJUHEND SPI 81 Weller

EE Eesti Ohutusjuhised | Kasutusotstarbele vastav käitamine | Kasutajarühmad | Hooldamine ja teenindamine | Garantii | Tehnilised Andmed | Sümbol | Originaal-vastavusdeklaratsioon

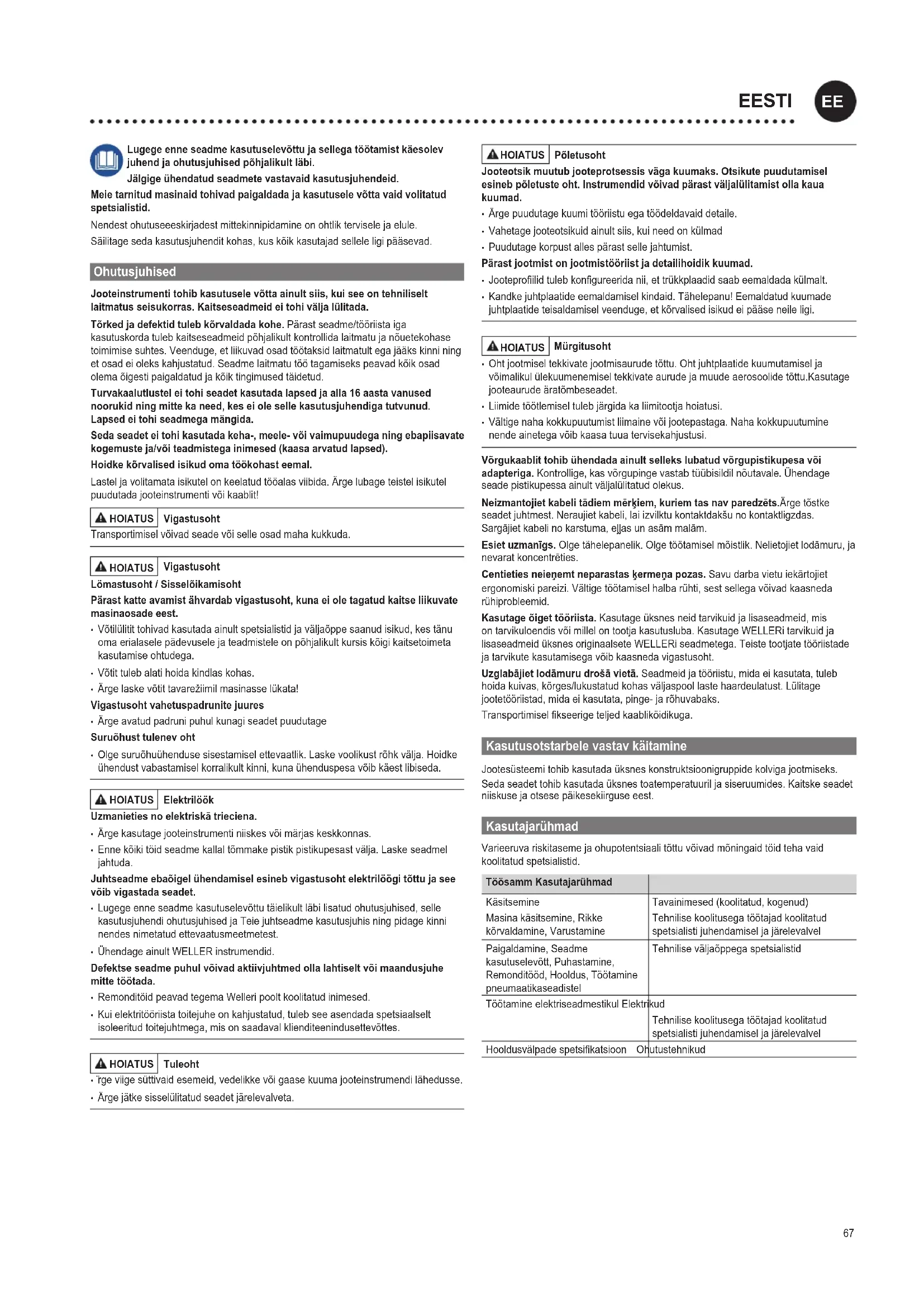

SLOVENŠČINA67 Lugege enne seadme kasutuselevõttu ja sellega töötamist käesolev juhend ja ohutusjuhised põhjalikult läbi. Jälgige ühendatud seadmete vastavaid kasutusjuhendeid. Meie tarnitud masinaid tohivad paigaldada ja kasutusele võtta vaid volitatud spetsialistid. Nendest ohutuseeeskirjadest mittekinnipidamine on ohtlik tervisele ja elule. Säilitage seda kasutusjuhendit kohas, kus kõik kasutajad sellele ligi pääsevad. Ohutusjuhised Jooteinstrumenti tohib kasutusele võtta ainult siis, kui see on tehniliselt laitmatus seisukorras. Kaitseseadmeid ei tohi välja lülitada. Tõrked ja defektid tuleb kõrvaldada kohe. Pärast seadme/tööriista iga kasutuskorda tuleb kaitseseadmeid põhjalikult kontrollida laitmatu ja nõuetekohase toimimise suhtes. Veenduge, et liikuvad osad töötaksid laitmatult ega jääks kinni ning et osad ei oleks kahjustatud. Seadme laitmatu töö tagamiseks peavad kõik osad olema õigesti paigaldatud ja kõik tingimused täidetud. Turvakaalutlustel ei tohi seadet kasutada lapsed ja alla 16 aasta vanused noorukid ning mitte ka need, kes ei ole selle kasutusjuhendiga tutvunud. Lapsed ei tohi seadmega mängida. Seda seadet ei tohi kasutada keha-, meele- või vaimupuudega ning ebapiisavate kogemuste ja/või teadmistega inimesed (kaasa arvatud lapsed). Hoidke kõrvalised isikud oma töökohast eemal. Lastel ja volitamata isikutel on keelatud tööalas viibida. Ärge lubage teistel isikutel puudutada jooteinstrumenti või kaablit! HOIATUS Vigastusoht Transportimisel võivad seade või selle osad maha kukkuda. HOIATUS Vigastusoht Lömastusoht / Sisselõikamisoht Pärast katte avamist ähvardab vigastusoht, kuna ei ole tagatud kaitse liikuvate masinaosade eest.

• Võtilülitit tohivad kasutada ainult spetsialistid ja väljaõppe saanud isikud, kes tänu oma erialasele pädevusele ja teadmistele on põhjalikult kursis kõigi kaitsetoimeta kasutamise ohtudega.

• Võtit tuleb alati hoida kindlas kohas.

• rgelaskevõtittavarežiimilmasinasselükata! Vigastusoht vahetuspadrunite juures

• Ärge avatud padruni puhul kunagi seadet puudutage Suruõhust tulenev oht

• Olge suruõhuühenduse sisestamisel ettevaatlik. Laske voolikust rõhk välja. Hoidke ühendust vabastamisel korralikult kinni, kuna ühenduspesa võib käest libiseda. HOIATUS Elektrilöök Uzmanieties no elektriskā trieciena.

• Ärge kasutage jooteinstrumenti niiskes või märjas keskkonnas.

• Enne kõiki töid seadme kallal tõmmake pistik pistikupesast välja. Laske seadmel jahtuda. Juhtseadme ebaõigel ühendamisel esineb vigastusoht elektrilöögi tõttu ja see võib vigastada seadet.

• Lugege enne seadme kasutuselevõttu täielikult läbi lisatud ohutusjuhised, selle kasutusjuhendi ohutusjuhised ja Teie juhtseadme kasutusjuhis ning pidage kinni nendes nimetatud ettevaatusmeetmetest.

• Ühendage ainult WELLER instrumendid. Defektse seadme puhul võivad aktiivjuhtmed olla lahtiselt või maandusjuhe mitte töötada.

• Remonditöid peavad tegema Welleri poolt koolitatud inimesed.

• Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevõttes. HOIATUS Tuleoht

• rgeviigesüttivaidesemeid,vedelikkevõigaasekuumajooteinstrumendilähedusse.

• Ärge jätke sisselülitatud seadet järelevalveta. HOIATUS Põletusoht Jooteotsik muutub jooteprotsessis väga kuumaks. Otsikute puudutamisel esineb põletuste oht. Instrumendid võivad pärast väljalülitamist olla kaua kuumad.

• Ärge puudutage kuumi tööriistu ega töödeldavaid detaile.

• Vahetage jooteotsikuid ainult siis, kui need on külmad

• Puudutage korpust alles pärast selle jahtumist. Pärast jootmist on jootmistööriist ja detailihoidik kuumad.

• Jooteproilidtulebkongureeridanii,ettrükkplaadidsaabeemaldadakülmalt.

• Kandke juhtplaatide eemaldamisel kindaid. Tähelepanu! Eemaldatud kuumade juhtplaatide teisaldamisel veenduge, et kõrvalised isikud ei pääse neile ligi. HOIATUS Mürgitusoht

• Oht jootmisel tekkivate jootmisaurude tõttu. Oht juhtplaatide kuumutamisel ja võimalikul ülekuumenemisel tekkivate aurude ja muude aerosoolide tõttu.Kasutage jooteaurude äratõmbeseadet.

• Liimide töötlemisel tuleb järgida ka liimitootja hoiatusi.

• Vältige naha kokkupuutumist liimaine või jootepastaga. Naha kokkupuutumine nende ainetega võib kaasa tuua tervisekahjustusi. Võrgukaablit tohib ühendada ainult selleks lubatud võrgupistikupesa või adapteriga. Kontrollige, kas võrgupinge vastab tüübisildil nõutavale. Ühendage seade pistikupessa ainult väljalülitatud olekus. Neizmantojiet kabeli tādiem mērķiem, kuriem tas nav paredzēts.Ärge tõstke seadetjuhtmest.Neraujietkabeli,laiizvilktukontaktdakšunokontaktligzdas. Sargājietkabelinokarstuma,eļļasunasāmmalām. Esiet uzmanīgs. Olgetähelepanelik.Olgetöötamiselmõistlik.Nelietojietlodāmuru,ja nevaratkoncentrēties. Centieties neieņemt neparastas ķermeņa pozas. Savudarbavietuiekārtojiet ergonomiski pareizi. Vältige töötamisel halba rühti, sest sellega võivad kaasneda rühiprobleemid. Kasutage õiget tööriista. Kasutage üksnes neid tarvikuid ja lisaseadmeid, mis on tarvikuloendis või millel on tootja kasutusluba. Kasutage WELLERi tarvikuid ja lisaseadmeid üksnes originaalsete WELLERi seadmetega. Teiste tootjate tööriistade ja tarvikute kasutamisega võib kaasneda vigastusoht. Uzglabājiet lodāmuru drošā vietā. Seadmeid ja tööriistu, mida ei kasutata, tuleb hoida kuivas, kõrges/lukustatud kohas väljaspool laste haardeulatust. Lülitage jootetööriistad, mida ei kasutata, pinge- ja rõhuvabaks. Transportimiselkseerigeteljedkaabliköidikuga. Kasutusotstarbele vastav käitamine Jootesüsteemi tohib kasutada üksnes konstruktsioonigruppide kolviga jootmiseks. Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides. Kaitske seadet niiskuse ja otsese päikesekiirguse eest. Kasutajarühmad Varieeruva riskitaseme ja ohupotentsiaali tõttu võivad mõningaid töid teha vaid koolitatud spetsialistid. Töösamm Kasutajarühmad Käsitsemine Masina käsitsemine, Rikke kõrvaldamine, Varustamine Tavainimesed (koolitatud, kogenud) Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel Paigaldamine, Seadme kasutuselevõtt, Puhastamine, Remonditööd, Hooldus, Töötamine pneumaatikaseadistel Tehnilise väljaõppega spetsialistid Töötamine elektriseadmestikul Elektrikud Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel Hooldusvälpadespetsikatsioon Ohutustehnikud

Start Käivitab parajasti laaditud Wincontrol-programmi toimingu. Pärast seiskamist käivitab masin peatatud liikumise täpselt kohas, kus see katkestati, juhul kui töötlemist ei lõpetatud kasutajaliidesest.

Võtilüliti Võtilülitiga saate kaitseukselülitid reguleerimiseks sillata

Power Teljejuhtimise ja juhtpinge lõppastme sisselülitamine.

Avarii-väljalülitus Kõigi funktsioonide katkestamine, veaolek jääb tarkvara abil kontrollitavaks. Hooldamine ja teenindamine HOIATUS Enne kõiki töid seadme kallal tõmmake pistik pistikupesast välja. Laske seadmel jahtuda. Iga päev Jooteotsik kulumise kontrollimine vajaduse korral väljavahetamine Puhastussõlm Harjade kloppimine Kogumisnõu tühjendamine Jootetraadi juhttoru kulumise kontrollimine vajaduse korral väljavahetamine Kord nädalas Jootetraadi juhttoru puhastamine vajaduse korral väljavahetamine Iga 3 kuu järel Jooteotsik Temperatuuri kontrollimine Kütteelement vajaduse korral väljavahetamine Jootetraadi etteandesüs- teem Ajamirataste või ajamivõlli kulumise ja rõhu kontroll välise vaatlusega Ajam Jootmise lõpplüliti lülituspunkti kontrollimine Teljed Iga 500-1000 töötunni järel Telgede määrimine (tehases naatriumseebi rasvaga GP00/000F-20 vastavalt DIN 5105022) Iga 100-200 töötunni järel Kui vaja, siis tehke järelmäärimine. Töötunde saab kuvada WinControlis. Kontrollige ühendatud juhtmeid ja voolikuid regulaarselt. Kahjustatud elektritööriistad tuleb kohe kasutusest kõrvaldada. Laske parandustöid ja töid, mida ei ole selles juhendis kirjeldatud, teha ainult selleks volitatud spetsialistidel. Kasutage ainult WELLERi originaalvaruosi. Garantii Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB. Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades mõistet „Garantii“. Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalitseerimataisikudteevadseadmejuuresmuudatusi. Lisainfot leiate veebilehel www.weller-tools.com. Tehnilised Andmed Kolviga jootmise robot WTBR-1000 Mõõtmed P x L x K (mm) (inch) 1100 x 900 x 950 Kaal (kg) 205 Võrgupinge (V / Hz) 200-230 / 50-60 100-120 / 50-60 Võimsustarve Võimsustarve (W) max. 1500 Suruõhu ühendus kuiv õlivaba suruõhk bar 5,5 - 8 Töötsoon (mm) (inch) 390(2 x 195) x 205 x 100 Liikumisvahemik (mm) Teljed: x: 400 y:300 z: 100 t: 270° Jootekolvid HER 120 Võimsustarve Võimsustarve (W) 120 Temperatuurivahemik (°C) 50 - 450 Käik Pneumaatikamoodul (mm) 50 Seadenurk -30° - +30° Jootetraadi etteandesüsteem Jootetraadi läbimõõt (mm) 0,5 - 1,5 Kiirus (mm /s) 0 - 24 Võimsustarve Võimsustarve (W) 1,7 Planetaarülekande vähendus 1:166 Käik Pneumaatikamoodul (mm) 30 Seadenurk -30° - +30° Tootjapoolsed tehnilised muudatused on võimalikud!69 Sümbol Tähelepanu! / Hoiatus! Hoiatus! Põletusoht! Käevigastuste hoiatus Lõikevigastuste hoiatus Lugege kasutusjuhendit! Enne seadmel mis tahes tööde läbiviimist tõmmake pistik alati pistikupesast välja. ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht CE-märgis Jäätmekäitlus Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta. Originaal-vastavusdeklaratsioon Kolviga jootmise robot WTBR-1000 Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele: 2006/42/EG, 2014/30/EU Kohaldatud ühtlustatud standardid:
