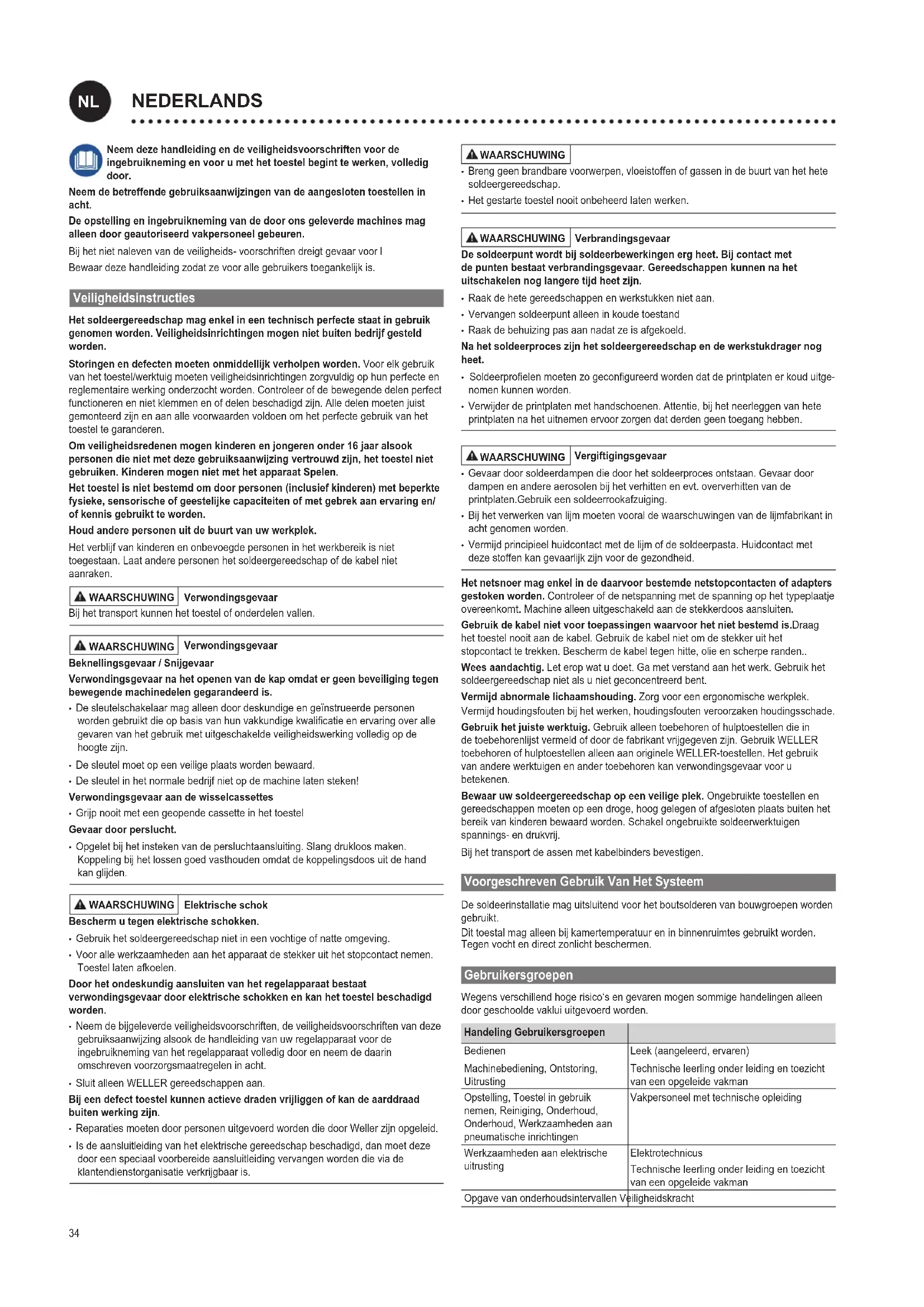

GEBRUIKSAANWIJZING SPI 81 Weller

NL Nederlands Veiligheidsinstructies|VoorgeschrevenGebruikVanHetSysteem|Gebruikersgroepen| onderhouden|Garantie|TechnischeGegevens|Symbolen|Origineelconformiteitsverklaring

PORTUGUES34 Neem deze handleiding en de veiligheidsvoorschriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door. Neem de betreffende gebruiksaanwijzingen van de aangesloten toestellen in acht. De opstelling en ingebruikneming van de door ons geleverde machines mag alleen door geautoriseerd vakpersoneel gebeuren. Bij het niet naleven van de veiligheids- voorschriften dreigt gevaar voor l Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. Veiligheidsinstructies Het soldeergereedschap mag enkel in een technisch perfecte staat in gebruik genomen worden. Veiligheidsinrichtingen mogen niet buiten bedrijf gesteld worden. Storingen en defecten moeten onmiddellijk verholpen worden. Voor elk gebruik van het toestel/werktuig moeten veiligheidsinrichtingen zorgvuldig op hun perfecte en reglementaire werking onderzocht worden. Controleer of de bewegende delen perfect functioneren en niet klemmen en of delen beschadigd zijn. Alle delen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om het perfecte gebruik van het toestel te garanderen. Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet met deze gebruiksaanwijzing vertrouwd zijn, het toestel niet gebruiken. Kinderen mogen niet met het apparaat Spelen. Het toestel is niet bestemd om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring en/ of kennis gebruikt te worden. Houd andere personen uit de buurt van uw werkplek. Het verblijf van kinderen en onbevoegde personen in het werkbereik is niet toegestaan. Laat andere personen het soldeergereedschap of de kabel niet aanraken. WAARSCHUWING Verwondingsgevaar Bij het transport kunnen het toestel of onderdelen vallen. WAARSCHUWING Verwondingsgevaar Beknellingsgevaar / Snijgevaar Verwondingsgevaar na het openen van de kap omdat er geen beveiliging tegen bewegende machinedelen gegarandeerd is.

• De sleutelschakelaar mag alleen door deskundige en geïnstrueerde personen wordengebruiktdieopbasisvanhunvakkundigekwalicatieenervaringoveralle gevaren van het gebruik met uitgeschakelde veiligheidswerking volledig op de hoogte zijn.

• De sleutel moet op een veilige plaats worden bewaard.

• De sleutel in het normale bedrijf niet op de machine laten steken! Verwondingsgevaar aan de wisselcassettes

• Grijp nooit met een geopende cassette in het toestel Gevaar door perslucht.

• Opgelet bij het insteken van de persluchtaansluiting. Slang drukloos maken. Koppeling bij het lossen goed vasthouden omdat de koppelingsdoos uit de hand kan glijden. WAARSCHUWING Elektrische schok Bescherm u tegen elektrische schokken.

• Gebruik het soldeergereedschap niet in een vochtige of natte omgeving.

• Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Toestel laten afkoelen. Door het ondeskundig aansluiten van het regelapparaat bestaat verwondingsgevaar door elektrische schokken en kan het toestel beschadigd worden.

• Neem de bijgeleverde veiligheidsvoorschriften, de veiligheidsvoorschriften van deze gebruiksaanwijzing alsook de handleiding van uw regelapparaat voor de ingebruikneming van het regelapparaat volledig door en neem de daarin omschreven voorzorgsmaatregelen in acht.

• Sluit alleen WELLER gereedschappen aan. Bij een defect toestel kunnen actieve draden vrijliggen of kan de aarddraad buiten werking zijn.

• Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.

• Is de aansluitleiding van het elektrische gereedschap beschadigd, dan moet deze door een speciaal voorbereide aansluitleiding vervangen worden die via de klantendienstorganisatie verkrijgbaar is. WAARSCHUWING

• Breng geen brandbare voorwerpen, vloeistoffen of gassen in de buurt van het hete soldeergereedschap.

• Het gestarte toestel nooit onbeheerd laten werken. WAARSCHUWING Verbrandingsgevaar De soldeerpunt wordt bij soldeerbewerkingen erg heet. Bij contact met de punten bestaat verbrandingsgevaar. Gereedschappen kunnen na het uitschakelen nog langere tijd heet zijn.

• Raak de hete gereedschappen en werkstukken niet aan.

• Vervangen soldeerpunt alleen in koude toestand

• Raak de behuizing pas aan nadat ze is afgekoeld. Na het soldeerproces zijn het soldeergereedschap en de werkstukdrager nog heet.

• Soldeerproelenmoetenzogecongureerdwordendatdeprintplatenerkouduitge- nomen kunnen worden.

• Verwijder de printplaten met handschoenen. Attentie, bij het neerleggen van hete printplaten na het uitnemen ervoor zorgen dat derden geen toegang hebben. WAARSCHUWING Vergiftigingsgevaar

• Gevaar door soldeerdampen die door het soldeerproces ontstaan. Gevaar door dampen en andere aerosolen bij het verhitten en evt. oververhitten van de printplaten.Gebruik een soldeerrookafzuiging.

• Bij het verwerken van lijm moeten vooral de waarschuwingen van de lijmfabrikant in acht genomen worden.

• Vermijd principieel huidcontact met de lijm of de soldeerpasta. Huidcontact met deze stoffen kan gevaarlijk zijn voor de gezondheid. Het netsnoer mag enkel in de daarvoor bestemde netstopcontacten of adapters gestoken worden. Controleer of de netspanning met de spanning op het typeplaatje overeenkomt. Machine alleen uitgeschakeld aan de stekkerdoos aansluiten. Gebruik de kabel niet voor toepassingen waarvoor het niet bestemd is.Draag het toestel nooit aan de kabel. Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.. Wees aandachtig. Let erop wat u doet. Ga met verstand aan het werk. Gebruik het soldeergereedschap niet als u niet geconcentreerd bent. Vermijd abnormale lichaamshouding. Zorgvooreenergonomischewerkplek. Vermijd houdingsfouten bij het werken, houdingsfouten veroorzaken houdingsschade. Gebruik het juiste werktuig. Gebruik alleen toebehoren of hulptoestellen die in de toebehorenlijst vermeld of door de fabrikant vrijgegeven zijn. Gebruik WELLER toebehoren of hulptoestellen alleen aan originele WELLER-toestellen. Het gebruik van andere werktuigen en ander toebehoren kan verwondingsgevaar voor u betekenen. Bewaar uw soldeergereedschap op een veilige plek. Ongebruikte toestellen en gereedschappen moeten op een droge, hoog gelegen of afgesloten plaats buiten het bereik van kinderen bewaard worden. Schakel ongebruikte soldeerwerktuigen spannings- en drukvrij. Bij het transport de assen met kabelbinders bevestigen. Voorgeschreven Gebruik Van Het Systeem De soldeerinstallatie mag uitsluitend voor het boutsolderen van bouwgroepen worden gebruikt. Dit toestal mag alleen bij kamertemperatuur en in binnenruimtes gebruikt worden. Tegen vocht en direct zonlicht beschermen. Gebruikersgroepen Wegens verschillend hoge risico‘s en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden. Handeling Gebruikersgroepen Bedienen Machinebediening, Ontstoring, Uitrusting Leek (aangeleerd, ervaren) Technische leerling onder leiding en toezicht van een opgeleide vakman Opstelling, Toestel in gebruik nemen, Reiniging, Onderhoud, Onderhoud, Werkzaamheden aan pneumatische inrichtingen Vakpersoneel met technische opleiding Werkzaamheden aan elektrische uitrusting Elektrotechnicus Technische leerling onder leiding en toezicht van een opgeleide vakman Opgave van onderhoudsintervallen Veiligheidskracht

Start Start het proces van het actueel geladen Wincontrol-programma. Na een stop start de machine de gestopte beweging opnieuw op precies dezelfde plaats waar deze onderbroken werd als de bewer- king niet door de bedieningsinterface beëindigd werd.

Sleutelschakelaar Met de sleutelschakelaar kunt u voor het instellen de veiligheids- deurschakelaars overbruggen

Power Inschakelen van de eindtrap van de asbesturing en stuurspanning.

Noodstop Afbreken van alle functies; de foutstatus blijft met de software controleerbaar. onderhouden WAARSCHUWING Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Toestel laten afkoelen. Dagelijks Soldeerpunt Op slijtage controleren Eventueel vervangen Reinigingsstation Borstels uitkloppen Opvangbak legen Soldeerdraadgeleidings- buis Op slijtage controleren Eventueel vervangen Wekelijks Soldeerdraadgeleidings- buis Reinigen Eventueel vervangen Om de 3 maanden Soldeerpunt Temperatuur controleren Verwarmingselement Eventueel vervangen Soldeerdraadvoedingssys- teem Visuele controle op slijtage van de aandrijfwielen op druk of aandrijfas Aandrijving Schakelpunt van de soldeereindeschakelaar controleren Assen Om de 500-1000 bedrijfsuren Assen smeren (Af fabriek met natriumzeepvet GP00/000F-20 conform DIN 5105022) Om de 100-200 bedrijfsuren Als er olie wordt gebruikt, nasmeren. De bedrijfsuren kunnen in WinControl worden weergegeven. Controleer regelmatig alle aangesloten kabels en slangen. Beschadigde elektrische gereedschappen onmiddellijk buiten bedrijf stellen. Reparaties en werkzaamheden, die niet in deze aanwijzing worden beschreven, enkeldoorgekwaliceerdpersoneellatenuitvoeren. Gebruik alléén origineel toebehoren en originele onderdelen. Garantie Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB. Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd. Degarantievervaltbijondeskundiggebruikenalsdoorongekwaliceerdepersonen ingrepen uitgevoerd werden. Gelieve u te informeren op www.weller-tools.com. Technische Gegevens Boutsoldeerrobot WTBR-1000 Afmetingen L x b x h (mm) (inch) 1100 x 900 x 950 Gewicht (kg) 205 Netspanning (V / Hz) 200-230 / 50-60 100-120 / 50-60 Opgenomen vermogen (W) max. 1500 Persluchtaansluiting olievrije, droge perslucht bar 5,5 - 8 Werkbereik (mm) (inch) 390(2 x 195) x 205 x 100 Verplaatsingsbereik (mm) Assen: x: 400 y:300 z: 100 t: 270° Soldeerbout HER 120 Opgenomen vermogen (W) 120 Temperatuurbereik (°C) 50 - 450 Slag Pneumatische module (mm) 50 Aanzethoek -30° - +30° Soldeerdraadvoedingssysteem Soldeerdraaddiameter (mm) 0,5 - 1,5 Snelheid (mm /s) 0 - 24 Opgenomen vermogen (W) 1,7 Overbrenging planeetwieltransmissie 1:166 Slag Pneumatische module (mm) 30 Aanzethoek -30° - +30° Technische wijzigingen voorbehouden!36 Symbolen Attentie! / Waarschuwing! Waarschuwing! Verbrandingsgevaar! Waarschuwing voor handletsels Waarschuwing voor snijletsels Bedieningshandleiding lezen! Voor het uitvoeren van alle werkzaamheden aan het toestel altijd de stekker uit het stopcontact trekken. ESD-conform design en ESD-conforme werkplek CE-teken Afvoer Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te wordenafgevoerdnaareenrecyclebedrijfdatvoldoetaandegeldende milieu-eisen. Origineel conformiteitsverklaring Boutsoldeerrobot WTBR-1000 We verklaren dat de beschreven producten de bepalingen van volgende richtlijnen vervullen: 2006/42/EG, 2014/30/EU Toegepaste geharmoniseerde normen:
