BEDIENUNGSANLEITUNG SPI 81 Weller

HER 1207 vordere Position: anfahren:

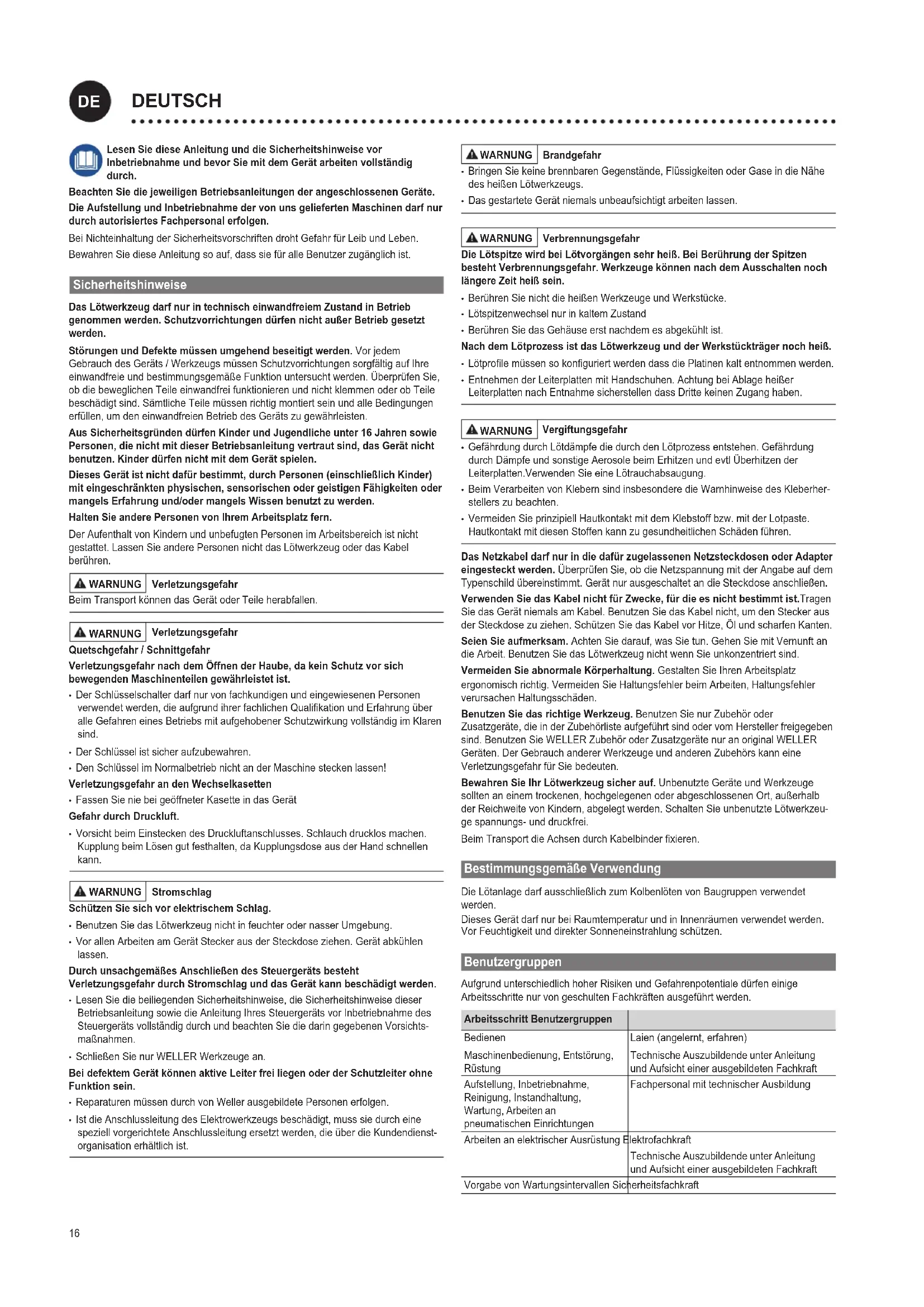

清掃1415 DE Deutsch Sicherheitshinweise|BestimmungsgemäßeVerwendung|Benutzergruppen|Pegeund Wartung|Garantie|TechnischeDaten|Symbole|OriginalKonformitätserklärung

Lesen Sie diese Anleitung und die Sicherheitshinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch. Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte. Die Aufstellung und Inbetriebnahme der von uns gelieferten Maschinen darf nur durch autorisiertes Fachpersonal erfolgen. Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben. Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist. Sicherheitshinweise Das Lötwerkzeug darf nur in technisch einwandfreiem Zustand in Betrieb genommen werden. Schutzvorrichtungen dürfen nicht außer Betrieb gesetzt werden. Störungen und Defekte müssen umgehend beseitigt werden. Vor jedem Gebrauch des Geräts / Werkzeugs müssen Schutzvorrichtungen sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Geräts zu gewährleisten. Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, das Gerät nicht benutzen. Kinder dürfen nicht mit dem Gerät spielen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Halten Sie andere Personen von Ihrem Arbeitsplatz fern. Der Aufenthalt von Kindern und unbefugten Personen im Arbeitsbereich ist nicht gestattet. Lassen Sie andere Personen nicht das Lötwerkzeug oder das Kabel berühren. WARNUNG Verletzungsgefahr Beim Transport können das Gerät oder Teile herabfallen. WARNUNG Verletzungsgefahr Quetschgefahr / Schnittgefahr Verletzungsgefahr nach dem Öffnen der Haube, da kein Schutz vor sich bewegenden Maschinenteilen gewährleistet ist.

• Der Schlüsselschalter darf nur von fachkundigen und eingewiesenen Personen verwendetwerden,dieaufgrundihrerfachlichenQualikationundErfahrungüber alle Gefahren eines Betriebs mit aufgehobener Schutzwirkung vollständig im Klaren sind.

• Der Schlüssel ist sicher aufzubewahren.

• Den Schlüssel im Normalbetrieb nicht an der Maschine stecken lassen! Verletzungsgefahr an den Wechselkasetten

• Fassen Sie nie bei geöffneter Kasette in das Gerät Gefahr durch Druckluft.

• Vorsicht beim Einstecken des Druckluftanschlusses. Schlauch drucklos machen. Kupplung beim Lösen gut festhalten, da Kupplungsdose aus der Hand schnellen kann. WARNUNG Stromschlag Schützen Sie sich vor elektrischem Schlag.

• Benutzen Sie das Lötwerkzeug nicht in feuchter oder nasser Umgebung.

• Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Gerät abkühlen lassen. Durch unsachgemäßes Anschließen des Steuergeräts besteht Verletzungsgefahr durch Stromschlag und das Gerät kann beschädigt werden.

• Lesen Sie die beiliegenden Sicherheitshinweise, die Sicherheitshinweise dieser Betriebsanleitung sowie die Anleitung Ihres Steuergeräts vor Inbetriebnahme des Steuergeräts vollständig durch und beachten Sie die darin gegebenen Vorsichts- maßnahmen.

• Schließen Sie nur WELLER Werkzeuge an. Bei defektem Gerät können aktive Leiter frei liegen oder der Schutzleiter ohne Funktion sein.

• Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.

• Ist die Anschlussleitung des Elektrowerkzeugs beschädigt, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienst- organisation erhältlich ist. WARNUNG Brandgefahr

• Bringen Sie keine brennbaren Gegenstände, Flüssigkeiten oder Gase in die Nähe des heißen Lötwerkzeugs.

• Das gestartete Gerät niemals unbeaufsichtigt arbeiten lassen. WARNUNG Verbrennungsgefahr Die Lötspitze wird bei Lötvorgängen sehr heiß. Bei Berührung der Spitzen besteht Verbrennungsgefahr. Werkzeuge können nach dem Ausschalten noch längere Zeit heiß sein.

• Berühren Sie nicht die heißen Werkzeuge und Werkstücke.

• LötspitzenwechselnurinkaltemZustand

• Berühren Sie das Gehäuse erst nachdem es abgekühlt ist. Nach dem Lötprozess ist das Lötwerkzeug und der Werkstückträger noch heiß.

• LötprolemüssensokonguriertwerdendassdiePlatinenkaltentnommenwerden.

• Entnehmen der Leiterplatten mit Handschuhen. Achtung bei Ablage heißer LeiterplattennachEntnahmesicherstellendassDrittekeinenZuganghaben. WARNUNG Vergiftungsgefahr

• Gefährdung durch Lötdämpfe die durch den Lötprozess entstehen. Gefährdung durch Dämpfe und sonstige Aerosole beim Erhitzen und evtl Überhitzen der Leiterplatten.Verwenden Sie eine Lötrauchabsaugung.

• Beim Verarbeiten von Klebern sind insbesondere die Warnhinweise des Kleberher- stellers zu beachten.

• Vermeiden Sie prinzipiell Hautkontakt mit dem Klebstoff bzw. mit der Lotpaste. Hautkontakt mit diesen Stoffen kann zu gesundheitlichen Schäden führen. Das Netzkabel darf nur in die dafür zugelassenen Netzsteckdosen oder Adapter eingesteckt werden. Überprüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt. Gerät nur ausgeschaltet an die Steckdose anschließen. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.Tragen Sie das Gerät niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Lötwerkzeug nicht wenn Sie unkonzentriert sind. Vermeiden Sie abnormale Körperhaltung. Gestalten Sie Ihren Arbeitsplatz ergonomisch richtig. Vermeiden Sie Haltungsfehler beim Arbeiten, Haltungsfehler verursachen Haltungsschäden. Benutzen Sie das richtige Werkzeug. BenutzenSienurZubehöroder Zusatzgeräte,dieinderZubehörlisteaufgeführtsindodervomHerstellerfreigegeben sind.BenutzenSieWELLERZubehöroderZusatzgerätenuranoriginalWELLER Geräten.DerGebrauchandererWerkzeugeundanderenZubehörskanneine Verletzungsgefahr für Sie bedeuten. Bewahren Sie Ihr Lötwerkzeug sicher auf. Unbenutzte Geräte und Werkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. Schalten Sie unbenutzte Lötwerkzeu- ge spannungs- und druckfrei. BeimTransportdieAchsendurchKabelbinderxieren. Bestimmungsgemäße Verwendung Die Lötanlage darf ausschließlich zum Kolbenlöten von Baugruppen verwendet werden. Dieses Gerät darf nur bei Raumtemperatur und in Innenräumen verwendet werden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen. Benutzergruppen Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden. Arbeitsschritt Benutzergruppen Bedienen Maschinenbedienung, Entstörung, Rüstung Laien (angelernt, erfahren) Technische Auszubildende unter Anleitung und Aufsicht einer ausgebildeten Fachkraft Aufstellung, Inbetriebnahme, Reinigung, Instandhaltung, Wartung, Arbeiten an pneumatischen Einrichtungen Fachpersonal mit technischer Ausbildung Arbeiten an elektrischer Ausrüstung Elektrofachkraft Technische Auszubildende unter Anleitung und Aufsicht einer ausgebildeten Fachkraft Vorgabe von Wartungsintervallen Sicherheitsfachkraft

Start Startet den Prozess des aktuell geladenen Wincontrol-Programms. Nach einem Halt startet die Maschine die anhehaltene Bewegung wieder genau an der Stelle, wo sie unterbrochen wurde, falls die BearbeitungnichtdurchdieBedienoberächebeendetwurde.

Schlüsselschalter Mit dem Schlüsselschalter können Sie zum Einrichten die Schutz- türschalter überbrücken

Power Einschalten der Endstufe der Achsensteuerung und Steuerspan- nung.

Not-Aus Abbruch aller Funktionen; der Fehlerstatus bleibt mit der Software überprüfbar. Pege und Wartung WARNUNG Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Gerät abkühlen lassen. Täglich Lötspitze auf Verschleiß prüfen gegebenenfalls austauschen Reinigungsstation Bürsten ausklopfen Auffangbehälter entleeren Lotdrahtführungsrohr auf Verschleiß prüfen gegebenenfalls austauschen Wöchentlich Lotdrahtführungsrohr reinigen gegebenenfalls austauschen Alle 3 Monate Lötspitze Temperatur prüfen Heizelement gegebenenfalls austauschen Lötdrahtvorschubsystem Sichtprüfung auf Verschleiß der Antriebsräder auf Druck oder Antriebswelle Antrieb Schaltpunkt des Lot-Ende-Schalters prüfen Achsen Alle 500 - 1000 Betriebs- stunden Achsen schmieren (ab Werk mit Natriumseifenfett GP00/000F-20 nach DIN 5105022) Alle 100 - 200 Betriebs- stunden Falls Öl benutzt wird, nachfetten. Die Betriebsstunden können in WinControl angezeigt werden. Kontrollieren Sie regelmäßig alle angeschlossenen Kabel und Schläuche. Schadhafte Elektrowerkzeuge sofort jeder weiteren Verwendung entziehen. Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualiziertemFachpersonaldurchführenlassen. Nur original WELLER-Ersatzteile verwenden. Garantie Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB. Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist. DieGarantieverfälltbeiunsachgemäßemGebrauchundwennvonunqualizierten Personen Eingriffe vorgenommen wurden. Bitte informieren Sie sich unter www.weller-tools.com. Technische Daten Kolbenlötroboter / Lötanlage WTBR-1000 Abmessungen L x B x H (mm) (inch) 1100 x 900 x 950 Gewicht (kg) 205 Spannung (V / Hz) 200-230 / 50-60 100-120 / 50-60 Leistung (W) max. 1500 Druckluftanschluss ölfreie, trockene Druckluft bar 5,5 - 8 Arbeitsbereich (mm) (inch) 390(2 x 195) x 205 x 100 Verfahrbereich (mm) Achsen: x: 400 y:300 z: 100 t: 270° Lötkolben HER 120 Leistung (W) 120 Temperaturbereich (°C) 50 - 450 Hub Pneumatikmodul (mm) 50 Anstellwinkel -30° - +30° Lötdrahtvorschubsystem Lotdrahtdurchmesser (mm) 0,5 - 1,5 Geschwindigkeit (mm /s) 0 - 24 Leistung (W) 1,7 Untersetzung Planetenradargetriebe 1:166 Hub Pneumatikmodul (mm) 30 Anstellwinkel -30° - +30° Technische Änderungen vorbehalten!18 Symbole Achtung! / Warnung! Warnung! Verbrennungsgefahr! Warnung vor Handverletzung Warnung vor Schnittverletzungen Betriebsanleitung lesen! Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. ESD gerechtes Design und ESD gerechter Arbeitsplatz CE-Konformitätszeichen Entsorgung Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Original Konformitätserklärung Kolbenlötroboter / Lötanlage WTBR-1000 Wir erklären, dass die bezeichneten Produkte die Bestimmungen folgender Richtlinien erfüllen: 2006/42/EG, 2014/30/EU Angewandte harmonisierte Normen:

DIN EN 60204-1:2014-10

Besigheim, 2018-01-29 T. Fischer B.Frühwald GlobalQualityManager Geschäftsführer Bevollmächtigt die technischen Unterlagen zusammenzustellen. Weller Tools GmbH Carl-Benz-Straße2,74354Besigheim,Germany
