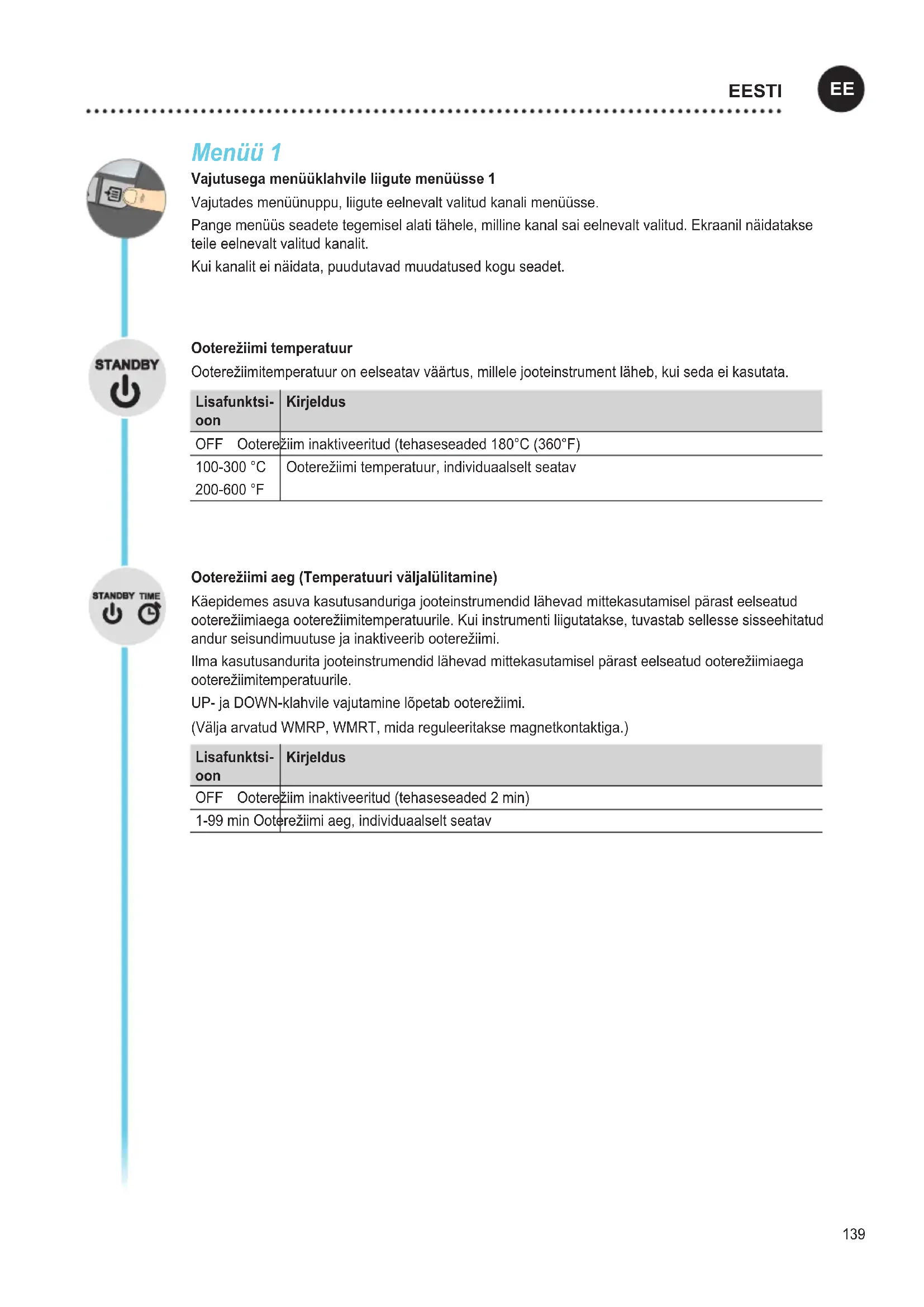

SLOVENŠČINA139 Menüü 1 Vajutusega menüüklahvile liigute menüüsse 1 Vajutadesmenüünuppu,liiguteeelnevaltvalitudkanalimenüüsse. Pangemenüüsseadetetegemiselalatitähele,millinekanalsaieelnevaltvalitud.Ekraanilnäidatakse teileeelnevaltvalitudkanalit. Kuikanaliteinäidata,puudutavadmuudatusedkoguseadet. Ooterežiimi temperatuur Ooterežiimitemperatuuroneelseatavväärtus,millelejooteinstrumentläheb,kuisedaeikasutata. Lisafunktsi- oon Kirjeldus OFF Ooterežiiminaktiveeritud(tehaseseaded180°C(360°F) 100-300°C 200-600°F Ooterežiimitemperatuur,individuaalseltseatav Ooterežiimi aeg (Temperatuuri väljalülitamine) Käepidemesasuvakasutusandurigajooteinstrumendidlähevadmittekasutamiselpärasteelseatud ooterežiimiaegaooterežiimitemperatuurile.Kuiinstrumentiliigutatakse,tuvastabsellessesisseehitatud andurseisundimuutusejainaktiveeribooterežiimi. Ilmakasutusanduritajooteinstrumendidlähevadmittekasutamiselpärasteelseatudooterežiimiaega ooterežiimitemperatuurile. UP-jaDOWN-klahvilevajutaminelõpetabooterežiimi. (VäljaarvatudWMRP,WMRT,midareguleeritaksemagnetkontaktiga.) Lisafunktsi- oon Kirjeldus OFF Ooterežiiminaktiveeritud(tehaseseaded2min) 1-99 min Ooterežiimiaeg,individuaalseltseatav

EESTI140 OFF-aeg Kuijooteinstrumentieikasutata,lülitubsellekütepärastOFF-ajamöödumistvälja.Temperatuuri väljalülitaminetoimubsõltumataooteaja-funktsioonist.Reaaltemperatuurkuvataksevilkuvaltjaseda kasutataksejääksoojusenäiduna.Ekraanileilmub„AUTO-OFF“. Jooteinstrumendijahtumiseajalkuvataksejääksoojust. Lisaksvilgubekraanil„Cooling“. Kuitemperatuurjõuaballa50°C(122°F),kuvatakseekraanilOFFjataustavalgustuslülitubvälja. KorragaUP-jaDOWN-klahvilevajutaminelõpetabOFF-seisundi. Lisafunktsi- oon

Kirjeldus OFF OFF-aeginaktiveeritud(tehaseseaded10min) 1-999 min OFF-aeg,individuaalseltseatav Window-funktsioon Lisafunktsioon 1 (tehaseseaded): SeadkepotentsiaalivabalülitusväljundESFE-le. Seadevahemikupiiramine±1–99°C-le(±1–180°F),lähtudesfunktsiooniga„LOCK“lukustatud temperatuurist. Seegakujutablukustatudtemperatuurendastseatavatemperatuurivahemikukeskpunkti. Lisafunktsioon 2: SeadkepotentsiaalivabalülitusväljundESrob-ile. Lähtudesvalitud,lukustatudtemperatuurist,saabWINDOW-funktsiooniabilseadatemperatuurivahe- miku±1–99°C(±1–180°F).Kuitegeliktemperatuuronsellesvahemikus,siislülitubpotentsiaalivaba kontakt(optokoppleriväljund)sisse. Lisafunktsi- oon

Kirjeldus OFF Window-funktsiooninaktiveeritud(tehaseseadedOFF) 1-99°C 1-180°F Window-funktsioon,individuaalseltseatav

EESTI141 LOCK Jootejaamalukustamine.Pärastlukustamisteisaaseadmeseadeidenammuuta. Erand1:Temperatuurikonstandiklahvidonaktiveeritud. Erand2:Window-funktsioonLisafunktsioon1. Kõikiteisivalikuideisaakunilukustusevabastamisenienammuuta. Jootejaama lukustamine Seadkesoovitudkolmekohalinelukustuskood(001ja999vahel)jakinnitagemenüüklahviga. Lukustusonaktiivne(ekraanilonnähalukk). Jootejaama lukustuse avamine Vajutagemenüüklahvile.EkraanilkuvatakseON Seadkekolmekohalinelukustuskood. Kinnitagekoodmenüüklahviga. Kas kood on ununenud? Pöörduge palun meie klienditeen- induse poole: technical-service@ weller-tools.com Ofset Jooteotsikureaalsettemperatuurisaabtemperatuuri-ofsetisisestamisegakorrigeerida±40°C(±72 °F)võrra. °C °F Temperatuuriplokiümberlülitamine. Lisafunktsi- oon Kirjeldus °C Celsius °F Fahrenheit

EESTI142 Menüü 2 Valige soovitud kanal. Menüünupu pikema vajutusega (3 s) liigute soovitud kanali menüüsse 2. Pangemenüüsseadetetegemiselalatitähele,millinekanalsaieelnevaltvalitud.Ekraanilnäidatakse teileeelnevaltvalitudkanalit. Kuikanaliteinäidata,puudutavadmuudatusedkoguseadet. Temperatuurikonstandid Kaheindividuaalseltseatavatemperatuurikonstandiaktiveerimine. Lisafunktsi- oon

Kirjeldus ON Temperatuurikonstandid aktiveeritud OFF Temperatuurikonstandidinaktiveeritud(tehaseseaded) Kuitemperatuurikonstandidonaktiveeritud,saabneidklahvidegaUPjaDOWNvalidajamuuta. Taustavalgustus Lisafunktsi- oon Kirjeldus 0-100% LCDheledus(tehaseseaded80%) Potentsiaalivaba lülitusväljund VäljundiZeroSmogvõirobotiväljundivalik Lisafunktsi- oon

Kirjeldus ESFE VäljundZeroSmogaktiveeritud(tehaseseaded) ES rob Robotiväljundaktiveeritud

Tundlikkus Lisafunktsi- oon Kirjeldus

Vähetundlik–reageeribtugevale(pikale)liikumisele

5 Tundlik-reageeribkergele(lühidale)liikumisele

Näide Väljundi ZeroSmog konguratsioon

Piiranguteta talitlus Võimsusevähendamineväärtusele 150W Tööriistueisaaomavahelkombinee- rida

sec Sisselülitamisel:vajutageExit,UPjaDOWN3sekundit Instrumendituvastus ja ülekoormuse piirang WT2Monvarustatudautomaatseinstrumendituvastusega,mismäärabparajastiühendatudinstrumendilevastavadseadepa- rameetrid.Jootejaamaülekoormusevältimisekstoetatakseainultühilduvaidinstrumente:145 Potentsiaalide ühtlustuspuks

3,5mmlülituspuksierinevalülitamisegaonvõimalikud4varianti: a Püsivaltmaandatud Ilmapistikuta(tarneolek). b Potentsiaalide ühtlustuspuks Pistikuga,ühtlustusjuhekeskkontaktis. c Potentsiaalivaba Pistikuga d Pehmeltmaandatud Pistikujakülgejoodetudtakistiga.Maandamine valitudtakistiga. Jootmine ja lahtijootmine Jootmistöödellähtugehetkelühendatudjooteinstrumendikasutusjuhendist. Jooteotsikute käsitsemine

• Kastke esimesel kuumutamisel valitud tinatatav jooteotsik joodisesse.Tänusellelekaovadjooteotsikultseadme hoidmiselkogunenudoksiidkihidjamustus.

• Pöörakeennejootekolbijootevaheajaksohutusjuhikule asetamisttähelepanusellele,etjootekolbolekskorralikult tinatatud.

• Ärgekasutageliigatugevatoimelisijooteräbusteid.

• Kontrolligealatijooteotsikuteasendiõigsust.

• Valigevõimalikultmadaltöötemperatuur.

• Valige tööks suurim võimalik jooteotsiku vorm Rusikareegel:umbessamasuurkuipastajoodis.

• Kunajooteotsikujajootekohavaheltoimubsuurepinnaline soojusülekanne,tinatagejooteotsikutkorralikult.

• Lülitagepikematekstööpausideksjootesüsteemväljavõi kasutageWellerifunktsioonitemperatuurilangetamiseks mittekasutamisel.

• Enne jootekolbi pikemat mittekasutamist kastke otsik joodisesse.

• Viigejoodisotsejootekohale,mittejooteotsikule.

• Vahetagejooteotsikudsellekssobivatööriistaga.

• Ärgekasutagejooteotsikulmehaanilistjõudu. Juhis Juhtseadmed on häälestatud keskmise suurusega jooteotsikute järgi. Otsikute vahetamisel või teise kujuga otsikute kasutamisel võib esineda hälbeid.

EESTI146 Veateated ja vigade kõrvaldamine Teade/Sümptom Võimalik põhjus Abimeetmed

• Näit„---“ • Instrumenti ei tuvastatud

• Ekraan ei tööta (Ekraan väljas)

• Võrgupinge puudub • Lülitagevõrgulülitisisse

• Kontrollige võrgupinget

• Kontrollige seadme kaitset

• OFF • JootejaamonOFF-võiooterežiimil • ReaktiveerigejooteinstrumentklahvigaUP võiDOWN

• Instrument ei soojene • JootejaamonOFF-võiooterežiimil • Liigutage kolbi

• ReaktiveerigejooteinstrumentklahvigaUP võiDOWN

• Temperatuurinäit ekraanil

• Jootejaam ei toimi harjumuspäraselt

• Parameetrid valesti seatud • Taastagejootejaamatehaseseaded

• Kontrolligeliideseühendusjuhtmeid

• Kontrollige liidese seadeid
