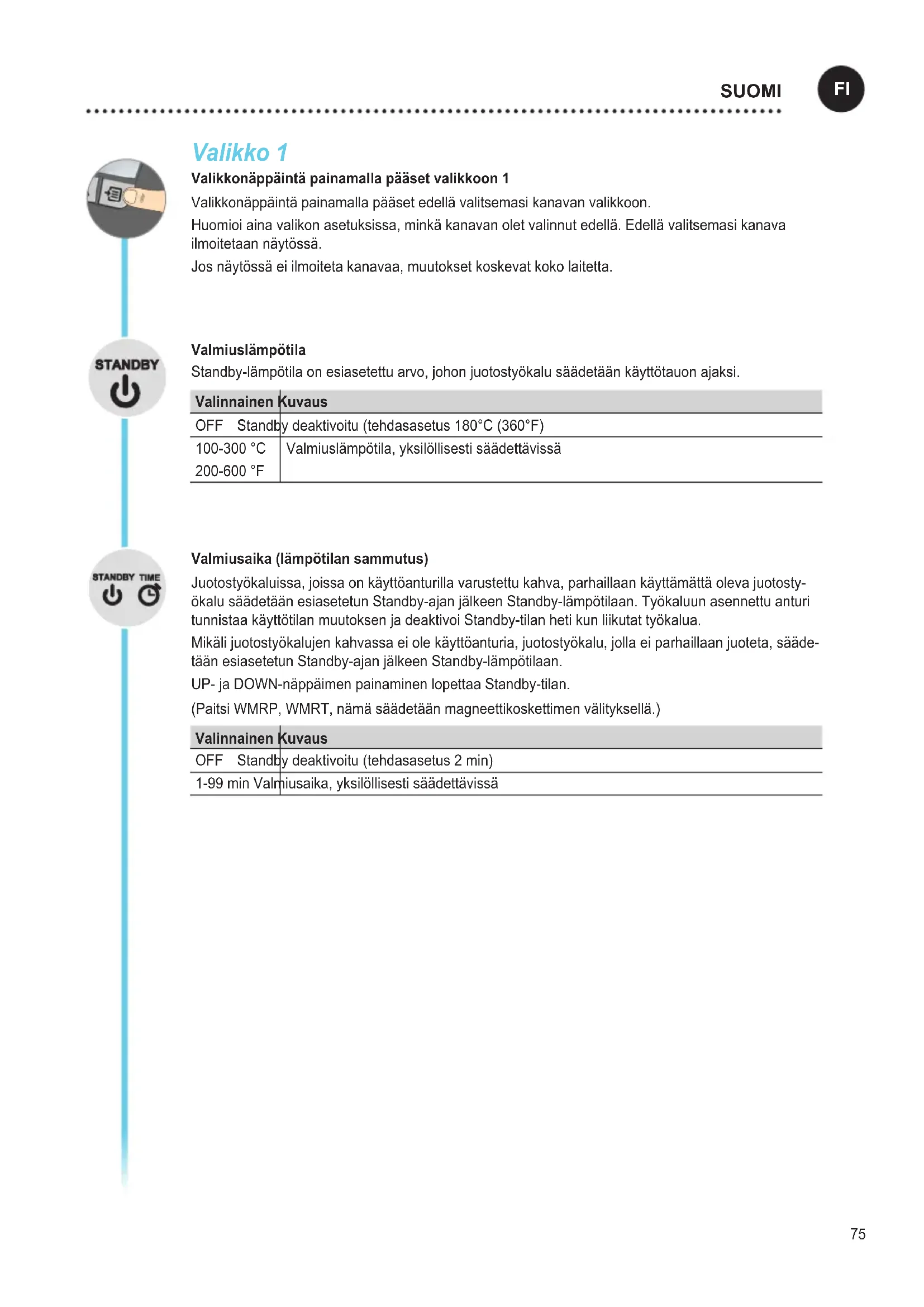

DANSK75 Valikko 1 Valikkonäppäintä painamalla pääset valikkoon 1 Valikkonäppäintäpainamallapääsetedellävalitsemasikanavanvalikkoon. Huomioiainavalikonasetuksissa,minkäkanavanoletvalinnutedellä.Edellävalitsemasikanava ilmoitetaannäytössä. Josnäytössäeiilmoitetakanavaa,muutoksetkoskevatkokolaitetta. Valmiuslämpötila Standby-lämpötilaonesiasetettuarvo,johonjuotostyökalusäädetäänkäyttötauonajaksi. Valinnainen Kuvaus OFF Standbydeaktivoitu(tehdasasetus180°C(360°F) 100-300°C 200-600°F Valmiuslämpötila,yksilöllisestisäädettävissä Valmiusaika (lämpötilan sammutus) Juotostyökaluissa,joissaonkäyttöanturillavarustettukahva,parhaillaankäyttämättäolevajuotosty- ökalusäädetäänesiasetetunStandby-ajanjälkeenStandby-lämpötilaan.Työkaluunasennettuanturi tunnistaakäyttötilanmuutoksenjadeaktivoiStandby-tilanhetikunliikutattyökalua. Mikälijuotostyökalujenkahvassaeiolekäyttöanturia,juotostyökalu,jollaeiparhaillaanjuoteta,sääde- täänesiasetetunStandby-ajanjälkeenStandby-lämpötilaan. UP-jaDOWN-näppäimenpainaminenlopettaaStandby-tilan. (PaitsiWMRP,WMRT,nämäsäädetäänmagneettikoskettimenvälityksellä.) Valinnainen Kuvaus OFF Standbydeaktivoitu(tehdasasetus2min) 1-99 min Valmiusaika,yksilöllisestisäädettävissä

SUOMI76 OFF-aika Kunjuotostyökaluaeikäytetä,juotostyökalunlämmityskatkaistaanOFF-ajanpäätyttyä.Lämpötila- katkaisusuoritetaanriippumattaasetetustavalmiustoiminnosta.Tosilämpötilailmoitetaanvilkkuvalla lukemallajasetoimiijäännöslämmönilmoituksena.Näyttööntulee„AUTO-OFF“. Jäännöslämpönäkyynäytössäjuotostyökalunjäähtymisenaikana. Lisäksiteksti„Cooling“vilkkuunäytössä. Hetikunlämpötilaalittaa50°C(122°F)tason,näyttööntuleeOFFjataustavalaistussammuu. UP-jaDOWN-näppäimensamanaikainenpainaminenlopettaaOFF-tilan. Valinnainen

Kuvaus OFF OFF-aikadeaktivoitu(tehdasasetus10min) 1-999 min OFF-aika,yksilöllisestisäädettävissä Window-toiminto Valinnainen 1 (tehdasasetus): SäädäpotentiaalitonkytkentälähtöasentoonESFE. Säätöalueenrajoittaminen±1-99°C(±1-180°F)välille„LOCK“-toiminnollalukitustalämpötilasta lähtien. Lukittulämpötilamuodostaasitensäädettävänlämpötilaikkunankeskikohdan. Valinnainen 2: SäädäpotentiaalitonkytkentälähtöasentoonESrob. AsettamastasilukitustalämpötilastalähtienvoitsäätääWINDOW-toiminnonavulla±1-99°C(±1-180 °F)lämpötilaikkuna.Jostosilämpötilaontämänikkunansisällä,potentiaalivapaakosketin(optoeristin- lähtö)kytketäänläpi. Valinnainen

Kuvaus OFF Window-toimintodeaktivoitu(tehdasasetusOFF) 1-99°C 1-180°F Window-toiminto,yksilöllisestisäädettävissä

SUOMI77 LOCK Asemanlukitus.Lukituksenjälkeenlaitteenasetuksiaeivoienäämuuttaa. Poikkeus1:Kiinteänlämpötilannäppäimetaktivoitu. Poikkeus2:Window-toimintoValinnainen1. Kaikkienmuidenasetustentekeminenovatestettylukituksenavaamiseenasti. Asema lukittu Asetahaluamasikolmimerkkinenlukituskoodi(001-999välillä)javahvistasevalikkonäppäimellä. Lukitusonaktivoitu(näytössänäkyylukko). Aseman lukituksen avaus Painavalikkonäppäintä.NäyttööntuleeON Syötäkolmimerkkinenlukituskoodi. Vahvistakoodivalikkonäppäimellä. Koodi unohtunut? Käänny asiakaspalvelumme puoleen: technical-service@weller- tools.com Lämpötilakorjaus TodellistajuottokärkilämpötilaavoidaanmuuttaalämpötilanOffset-arvonsyötöllä±40°C(±72°F) verran. °C °F Lämpötilayksikönvaihtaminen. Valinnainen Kuvaus °C Celsius °F Fahrenheit

SUOMI78 Valikko 2 Valitse haluamasi kanava. Valikkonäppäimen pitkällä painalluksella (3 sekuntia) pääset halutun kanavan valikkoon 2. Huomioiainavalikonasetuksissa,minkäkanavanoletvalinnutedellä.Edellävalitsemasikanava ilmoitetaannäytössä. Josnäytössäeiilmoitetakanavaa,muutoksetkoskevatkokolaitetta. Kiinteät lämpötilat 2yksilöllisestisäädettävänkiinteänlämpötilanaktivointi. Valinnainen

Kuvaus ON Kiinteät lämpötilat aktivoitu OFF Kiinteätlämpötilatdeaktivoitu(tehdasasetus) Josoletaktivoinutkiinteätlämpötilat,voitvalitajamuuttaaniitäUP-jaDOWN-näppäimillä. Taustavalaistus Valinnainen Kuvaus 0-100% LCD-valoisuus(tehdasasetus80%) Potentiaaliton kytkentälähtö ZeroSmog-lähdöntairobottilähdönvalinta Valinnainen

Kuvaus ESFE ZeroSmog-lähtöaktivoitu(tehdasasetus) ES rob Robottilähtöaktivoitu

Herkkyys Valinnainen Kuvaus

Epäherkkä–reagoivoimakkaaseen(pitkään)liikkeeseen

5 Herkkä-reagoivähäiseen(lyhkäiseen)liikkeeseen

Esimerkki ZeroSmog -lähdön kongurointi

Rajoittamatontoiminta Tehonvähennys150Wtasolle Käyttötarvikeyhdistelmäeiolemahdolli- nen

Palauttaminen tehdasasetuksiin

sec Päällekytkennänyhteydessä:PainaExit,UPjaDOWN3sekunninajan Työkalun tunnistus ja ylikuormitusrajoitus WT2Monvarustettuautomattisellatyökalutunnistuksella,jokakohdentaavastaavatsäätöparametritkulloinkinkytketylle työkalulle.Asemanylikuormituksenestämiseksinetukevatvainyhteensopiviatyökaluja:81 Potentiaalin tasaus

3,5mmjakkikoskettimenerilaisillakytkennöilläonmahdollistatehdä4vaihtoehtoista versiota: a Kova maadoitus ilmanpistoketta(toimitustila). b Potentiaalin tasaus pistokkeella,tasausjohtokeskikoskettimessa. c Potentiaaliton pistokkeella d Pehmeämaadoitus pistokkeellajakiinnijuotetullavastuksella.Maadoitus valitunvastuksenkautta. Juottaminen ja juotoksen irrottaminen Suoritajuotostyötkytketynjuottotyökalunkäyttöohjeidenmukaan. Juotoskärkien käsittely

• Kostutaensimmäisenkuumennuksenyhteydessä selektiivinenjatinattavajuotoskärkijuotteella.Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerroksetjaepäpuhtaudet.

• Huolehdityötaukojenyhteydessäjaennenjuotoskolvin syrjäänlaittoasiitä,ettäjuotoskärkiontinattukunnolla.

• Äläkäytäliiansyövyttäviäjuoksutteita.

• Huolehdiainasiitä,ettäjuotoskärjetonkiinnitetty asianmukaisestipaikoilleen.

• Valitsemahdollisimmanalhainenkäyttölämpötila.

• Valitsemahdollisimmansuurikäyttösovelluksellesopiva juotoskärkimuoto Nyrkkisääntönä:suunnilleenniinsuurikuinjuotospiste.

• Tinaajuotoskärkikunnolla,niinettälämpövälittyy suurialaisestijuotoskärjenjajuotoskohdanvälillä.

• Kytkepitempientyötaukojenyhteydessäjuotosjärjestelmä poispäältätaikäytäWeller-toimintoa,jokaalentaa lämpötilaakäyttötaukojenajaksi.

• Kostutakärkijuotteeseen,ennenkuinlaitatjuotoskolvin pidemmäksiajaksisäilytykseen.

• Annajuotettasuoraanjuotoskohtaan,eijuotoskärjen päälle.

• Vaihdajuotoskärjetasiaankuuluvaantyökaluun.

• Äläkohdistamitäänmekaanistavoimaajuotoskärjelle. HUOMIO Ohjainlaitteet on säädetty keskisuurille juottokärjille. Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan erilaisten kärkien käytön takia.

SUOMI82 Vikailmoitukset ja vikojen korjaaminen Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet

• Näyttö„---“ • Työkalua ei tunnistettu

• Työkalueiyhteensopiva

• Tarkasta työkalun liitäntä laitteeseen

• Tarkasta kytketty työkalu

• Ei näyttötoimintoa (näyttö poispäältä)

• Ei verkkojännitettä • Kytke verkkokatkaisin päälle

• Tarkasta verkkojännite

• Tarkasta laitteen sulake

• OFF • AsemaonStandby-taiOFF-tilassa • Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä

• Työkalu pysyy kylmänä • AsemaonStandby-taiOFF-tilassa • Liikuta kolvia

• Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä

• Lämpötilalukema näytössä

• Työkalu pysyy kylmänä

• Kuumennin rikki • Tarkasta/vaihdajuotostyökalu

• Asema ei toimi totuttuun tapaan

• Parametrien säätöä muutettu • Palautaasematehdasasetuksiin

• Asetusten muuttaminen ei ole mahdollisia

• Asema lukittu • Aseman lukituksen avaus

• ZeroSmogeilähdekäyntiin • Ei verkkojännitettä

• Tarkista verkkovirta

• Tarkastaliitäntäjohdotus

• Tarkasta liitäntäasetukset
