BRUKSANVISNING LT 4 Weller

SV Svenska Meny|Återställatillfabriksinställningarna|Verktygsidentieringochöverbelastningsbegränsning

Potentialutjämning|Lödningochavlödning|Felmeddelandenochåtgärder

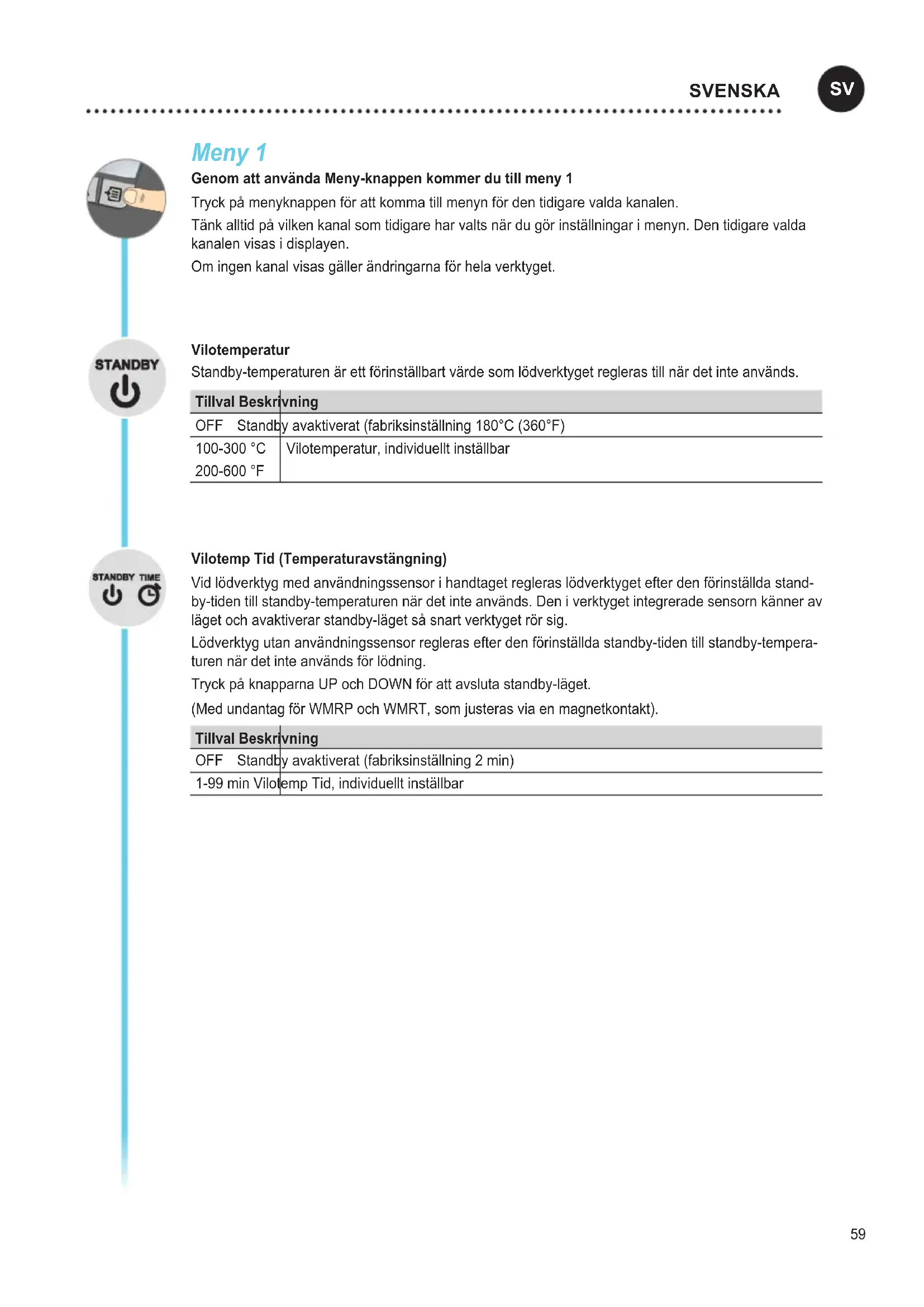

NEDERLANDS59 Meny 1 Genom att använda Meny-knappen kommer du till meny 1 Tryckpåmenyknappenförattkommatillmenynfördentidigarevaldakanalen. Tänkalltidpåvilkenkanalsomtidigareharvaltsnärdugörinställningarimenyn.Dentidigarevalda kanalenvisasidisplayen. Omingenkanalvisasgällerändringarnaförhelaverktyget. Vilotemperatur Standby-temperaturenärettförinställbartvärdesomlödverktygetreglerastillnärdetinteanvänds. Tillval Beskrivning OFF Standbyavaktiverat(fabriksinställning180°C(360°F) 100-300°C 200-600°F Vilotemperatur,individuelltinställbar Vilotemp Tid (Temperaturavstängning) Vidlödverktygmedanvändningssensorihandtagetregleraslödverktygetefterdenförinställdastand- by-tidentillstandby-temperaturennärdetinteanvänds.Deniverktygetintegreradesensornkännerav lägetochavaktiverarstandby-lägetsåsnartverktygetrörsig. Lödverktygutananvändningssensorreglerasefterdenförinställdastandby-tidentillstandby-tempera- turennärdetinteanvändsförlödning. TryckpåknapparnaUPochDOWNförattavslutastandby-läget. (MedundantagförWMRPochWMRT,somjusterasviaenmagnetkontakt). Tillval Beskrivning OFF Standbyavaktiverat(fabriksinställning2min) 1-99 min VilotempTid,individuelltinställbar

SVENSKA60 OFF-tid OmlödverktygetinteanvändsavaktiverasuppvärmningennärOFF-tidenärslut.Temperaturenkopp- lasfrånoberoendeavinställdstandbyfunktion.Ärtemperaturenblinkarochfungerarsomrestvärme- sindikator.Pådisplayenvisas”AUTO-OFF”. Medanlödverktygetsvalnarvisasrestvärmen. Dessutomblinkar„Cooling“pådisplayen. Närtemperaturenunderstiger50°C(122°F)visardisplayenOFFochbakgrundsbelysningenstängs av. TryckinknapparnaUPochDOWNsamtidigtförattavslutaOFF-läget. Tillval

Beskrivning OFF OFF-tidavaktiverat(fabriksinställning10min) 1-999 min OFF-tid,individuelltinställbar Window-funktionen Tillval 1 (fabriksinställning): StällpotentialfrikopplingsutgångtillESFE. Begränsningavinställningsområdettill±1–99°C(±1–180°F)utifrånentemperatursomlåstsmed funktionen”LOCK”. Denlåstatemperaturenutgördåmedelvärdetidetinställningsbaratemperaturfönstret. Tillval 2: StällpotentialfrikopplingsutgångtillESrob. MedutgångspunktfråndeninställdalåstatemperaturenkandumedhjälpavWINDOW-funktionen ställainetttemperaturfönsterpå±1–99°C(±1–180°F).Omaktuelltemperaturbennersiginom dettafönsterkopplasdenpotentialfriakontaktenigenom. Tillval

Beskrivning OFF Window-funktionenavaktiverat(fabriksinställningOFF) 1-99°C 1-180°F Window-funktionen,individuelltinställbar

SVENSKA61 LOCK Låsningavstationen.Efterlåsningkaningainställningarändraspåverktyget. Undantag1:Knapparförfasttemperaturaktiverade. Undantag2:Window-funktionenTillval1. Ingaandrainställningarkangörasförränlödstationenlåstsupp. Låsa station Ställinönskadtresiffriglåskod(001–999)ochbekräftamedmeny-knappen. Låsningenärnuaktiv(idisplayenvisasetthänglås). Låsa upp station Tryckpåmeny-knappen.PådisplayenvisasON Ställindentresiffrigalåskoden. Bekräftakodenmedmeny-knappen. Glömt koden? Kontakta vår kundtjänst: technical- service@weller-tools.com Offset Lödspetsensfaktiskatemperaturkananpassasgenomentemperatur-offsetpå±40°C(±72°F). °C °F Växlatemperaturenhet. Tillval Beskrivning °C Celsius °F Fahrenheit

SVENSKA62 Meny 2 Välj önskad kanal. Genom att hålla menyknappen intryckt (3 sek.) kommer du till meny 2 för den valda kanalen. Tänkalltidpåvilkenkanalsomtidigareharvaltsnärdugörinställningarimenyn.Dentidigarevalda kanalenvisasidisplayen. Omingenkanalvisasgällerändringarnaförhelaverktyget. Fasta temperaturer Aktiveringavdetvåseparatinställbarafastatemperaturerna. Tillval

Beskrivning ON Fastatemperatureraktiverat OFF Fastatemperatureravaktiverat(fabriksinställning) OmfastatemperatureräraktiveradekandeväljasochändrasmedknapparnaUPochDOWN. Bakgrundsbelysning Tillval Beskrivning 0-100% LCDBakgrundsbel.(fabriksinställning80%) Potentialfri kopplingsutgång ValmellanZeroSmog-utloppellerRobot-utlopp Tillval

Beskrivning ESFE ZeroSmog-utloppaktiverat(fabriksinställning) ES rob Robot-utloppaktiverat

Känslighet Tillval Beskrivning

EjKänslig–reagerarpåkraftig(lång)rörelse

3 Standard(fabriksinställning)

5 Känslig-reagerarpåsmå(korta)rörelser

Fullfunktion Minskadeffektmed150W Verktygskombination ej möjlig

Återställa till fabriksinställningarna

sec Vidpåslagning:HållExit,UPochDOWNintrycktai3sekunder Verktygsidentifiering och överbelastningsbegränsning WT2Märutrustadmedautomatiskverktygsidentieringsomtilldelardetanslutnaverktygetlämpligastyrparametrar.Föratt undvikaöverbelastningavstationenstödsbarakompatiblaverktyg:65 Potentialutjämning

Genomattkoppla3,5-mm-kopplingsjacketpåolikasättär4variantermöjliga: a Hårtjordad utanstickpropp(leveransskick). b Potentialutjämning medstickpropp,utjämningsledningvidmellankon- takten. c Spänningslös med stickpropp d Mjukt jordad medstickproppochinlöttmotstånd.Jordningviadet valdamotståndet. Lödning och avlödning Följbruksanvisningentilldetanslutnalödverktygduskaarbetamed. Skötsel av lödspetsar

• Vidförstaupphettningenbördutäckalödspetsenmedlod. Påsåvisavlägsnaseventuellaoxidbeläggningareller orenhetersomkanhauppståttvidförvaringavlödspetsen.

• Vidpauserilödningenochnärduläggerundanlödspetsen bördukontrolleraattdenärordentligttäcktmedlod.

• Användingaaggressivaflussmedel.

• Kontrolleraalltidattlödspetsensittersomdenska.

• Väljensålågarbetstemperatursommöjligt.

• Välj alltid den största lödspets som passar till arbetet Tumregelnärattdenbörvaraungefärlikastorsom lödytan.

• Setillattlödspetsenärordentligttäcktavlodsåatt värmeöverföringenmellanlödspetsenochlödpunktensker påensåstorytasommöjligt.

• Vidlängrepauserilödningenbördukopplafrån lödsystemetelleranvändaWellersfunktionförsänkningav temperaturenvidpauser.

• Omduskaförvaralödkolvenunderenlängretidbördu alltidtäckalödspetsenmedlod.

• Mataloddirekttilllödpunkten,intepålödkolven.

• Bytlödspetsarnamedhjälpavdettillhörandeverktyget.

• Läggintemekaniskbelastningpålödspetsen. Varning Manöverenheten är justerad för medelstora lödspetsar. Avvikelser kan uppstå på grund av spetsbyte eller därför att andra spetsformer används.

SVENSKA66 Felmeddelanden och åtgärder Meddelande/Symtom Möjlig orsak Åtgärd

• Verktyg inte kompatibelt

• Kontrollera verktygets anslutning till lödstationen

• Kontrollera det anslutna verktyget

• Ingendisplayfunktion (Displayavstängd)

• Nätspänning saknas • Koppla till nätströmbrytaren g

• OFF • Stationenståristandbyellerfrånkopplat läge

• Återaktiveralödverktygetmedknapparna UPellerDOWN

• Verktygetförblirkallt • Stationenståristandbyellerfrånkopplat läge

• Återaktiveralödverktygetmedknapparna UPellerDOWN

• Temperaturindikeringpå display

• Verktygetförblirkallt

• Uppvärmningdefekt • Kontrollera/ersättlödverktyget

• Stationenfungerarintesom den ska

• Felaktigtinställdparameter • Återställstationentillfabriksinställningar-

• Inte möjligt att ändra inställningar

• Stationlåst • Låsauppstation

• ZeroSmogstartarinte • Nätspänning saknas

• Kontrolleraströmförsörjningen

• Kontrollera gränssnittskablar

• Kontrollerainställningarförgränssnitt
