用户手册 LT 4 Weller

菜单 | 复位至出厂设置 | 工具识别和过载极限 | 电位补偿 | 复位至出厂设置 | 错误信息和错误清楚

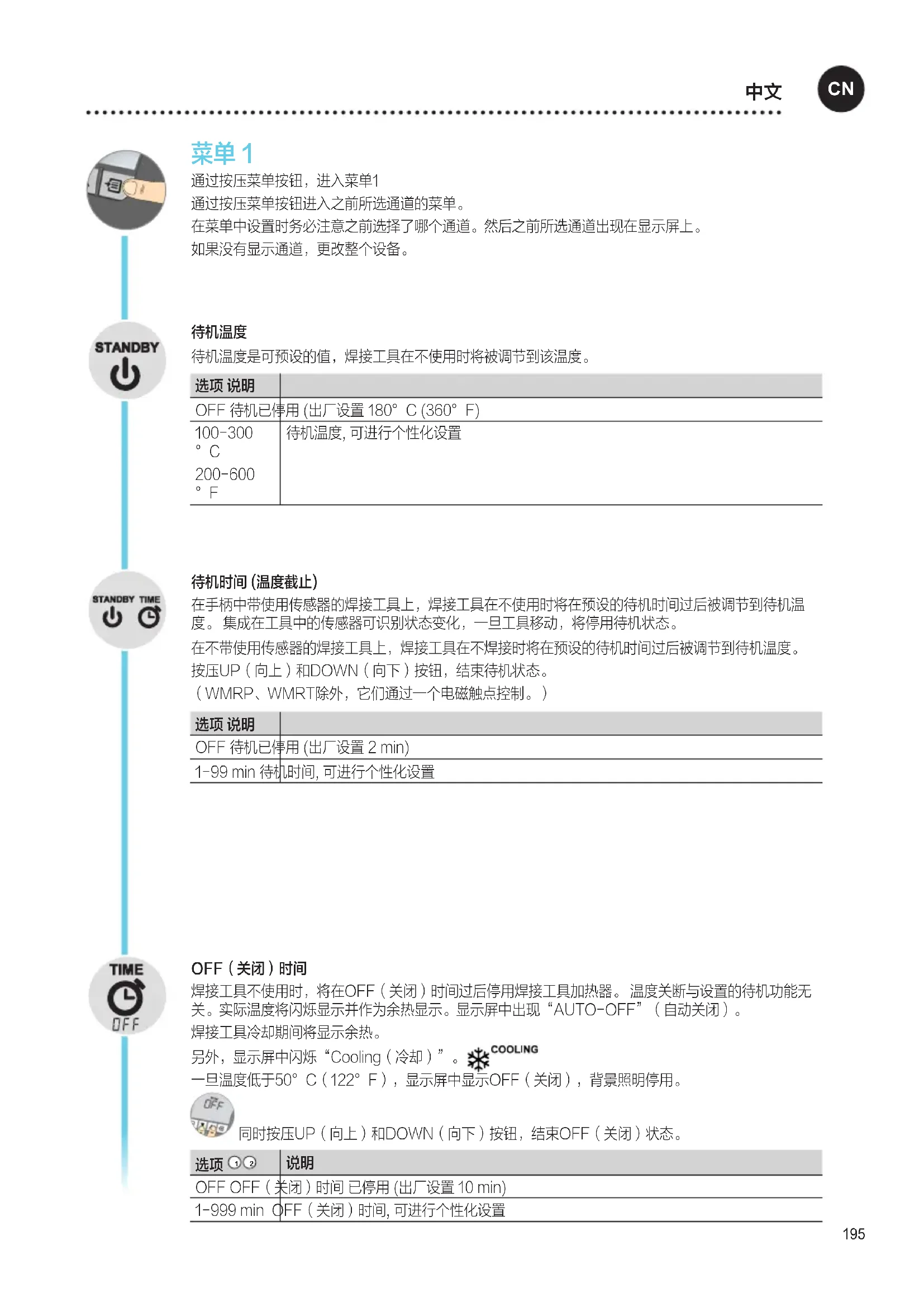

PУССКИЙ195 菜单 1 通过按压菜单按钮，进入菜单1 通过按压菜单按钮进入之前所选通道的菜单。 在菜单中设置时务必注意之前选择了哪个通道。然后之前所选通道出现在显示屏上。 如果没有显示通道，更改整个设备。

待机温度是可预设的值，焊接工具在不使用时将被调节到该温度。

待机温度, 可进行个性化设置 待机时间 (温度截止) 在手柄中带使用传感器的焊接工具上，焊接工具在不使用时将在预设的待机时间过后被调节到待机温 度。 集成在工具中的传感器可识别状态变化，一旦工具移动，将停用待机状态。 在不带使用传感器的焊接工具上，焊接工具在不焊接时将在预设的待机时间过后被调节到待机温度。 按压UP（向上）和DOWN（向下）按钮，结束待机状态。 （WMRP、WMRT除外，它们通过一个电磁触点控制。）

OFF 待机已停用 (出厂设置 2 min) 1-99 min 待机时间, 可进行个性化设置 OFF（关闭）时间 焊接工具不使用时，将在OFF（关闭）时间过后停用焊接工具加热器。 温度关断与设置的待机功能无 关。实际温度将闪烁显示并作为余热显示。显示屏中出现“AUTO-OFF”（自动关闭）。 焊接工具冷却期间将显示余热。 另外，显示屏中闪烁“Cooling（冷却）”。

一旦温度低于50°C（122°F），显示屏中显示OFF（关闭），背景照明停用。

同时按压UP（向上）和DOWN（向下）按钮，结束OFF（关闭）状态。

OFF OFF（关闭）时间 已停用 (出厂设置 10 min) 1-999 min OFF（关闭）时间, 可进行个性化设置

中文196 Window功能 选项 1 (出厂设置): 将无电位开关输出端调到ES FE。

根据通过“LOCK”（锁）功能锁止的温度，调节范围限制在± 1-99 °C（±1-180 °F）。

由此，锁止的温度展示可调式温度窗口的中部。 选项 2: 将无电位开关输出端调到ES rob。

根据已设置且锁止的温度，可借助WINDOW功能设置± 1-99 °C（±1-180 °F）的温度窗口。 如

OFF Window功能 已停用 (出厂设置 OFF) 1-99 °C 1-180 °F Window功能, 可进行个性化设置 LOCK 锁止焊台。 锁止后，无法再在装置上更改设置。 例外 1: 固定温度按钮已激活。 例外 2: Window功能 选项 1. 所有其他设置直到解锁前都无法再更改。

设置所需的三位数锁止代码（在001-999之间）并用菜单按钮确认。 锁止已激活（显示屏中可见到一把锁）。

按压菜单按钮。 显示屏中出现ON（打开） 设置三位数的锁止代码。

请联系我们的客户服务：technical- service@weller-tools.com

实际烙铁头温度可通过输入温度偏差± 40 °C（± 72 °F）进行调整。 °C °F

通过长按（3秒）菜单按钮，进入所选通道的菜单2。 在菜单中设置时务必注意之前选择了哪个通道。然后之前所选通道出现在显示屏上。 如果没有显示通道，更改整个设备。

ON 固定温度 已激活 OFF 固定温度 已停用 (出厂设置) 如固定温度已激活，可通过UP（向上）和DOWN（向下）按钮进行选择和更改。

ES FE Zero Smog输出端已激活 (出厂设置) ES rob 机械手输出端已激活

未受限的功能 功率降低至150W 无工具组合可能性

sec 接通时： 按压Exit（退出）、UP（向上）和DOWN（向下）3秒 WT 2M具备工具自动识别功能，可为连接的工具分配相应的调节参数。 为了避免站过载，仅支持兼容的工具：201

通过3.5 mm插口的不同切换，可能有4种类型：

电位补偿 带插头、中间触点上的补偿导线。

软接地 带插头和焊接电阻。通过所选的电阻进行接地

根据所连接的焊接工具的用户手册进行焊接操作。

• 第一次加热时，将可镀锡的精选焊头浸入焊剂中。这样能去 除焊头因存放而产生的氧化层和杂质。

• 将压缩空气连接在压缩空气接头上，或者检查压缩空气接头

• 将烙铁的空气软管连接到WXA 2上或者进行检查 将机器人输出端再次设定为Stop&Go或者使用前部RS 232

• 在热态下更换进气嘴，使用PDN拆焊喷嘴钳。

• 出于安全原因，建议在冷态下清洁拆焊烙铁。

控制单元已就中等烙铁头尺寸进行了调整。因烙铁头更 换或使用其他烙铁头形式可能出现偏差。

• 无显示功能 (显示屏关闭) • 不存在电源电压 • 接通电源开关

• 关闭 • 焊台位于待机或OFF（关闭）模式 • 用UP（向上）或DOWN（向下）按钮重

• 工具保持低温 • 焊台位于待机或OFF（关闭）模式 • 移动烙铁

• 焊台运行异常 • 参数已更改 • 将焊台复位至出厂设置

• 无法更改设置 • 焊台已锁止 • 解锁焊台

• Zero Smog无法启动 • 不存在电源电压
