KÄYTTÖOHJE WAD 101 Weller

FI Suomi Huomio|Kuvaus|Laitteenkäyttöönotto|Potentiaalintasaus|Toimintaohjeet|Tarvikkeet| Toimitussisältö

2. Digitaalinen näyttö

5. Optinen säätökontrolli

6. Potentiaalintasausliitäntä

8. Kuumailmaliitäntä

9. Läpivirtausmäärän kuristusventtiili

12. Paineilmaliitoksen pikaliitin

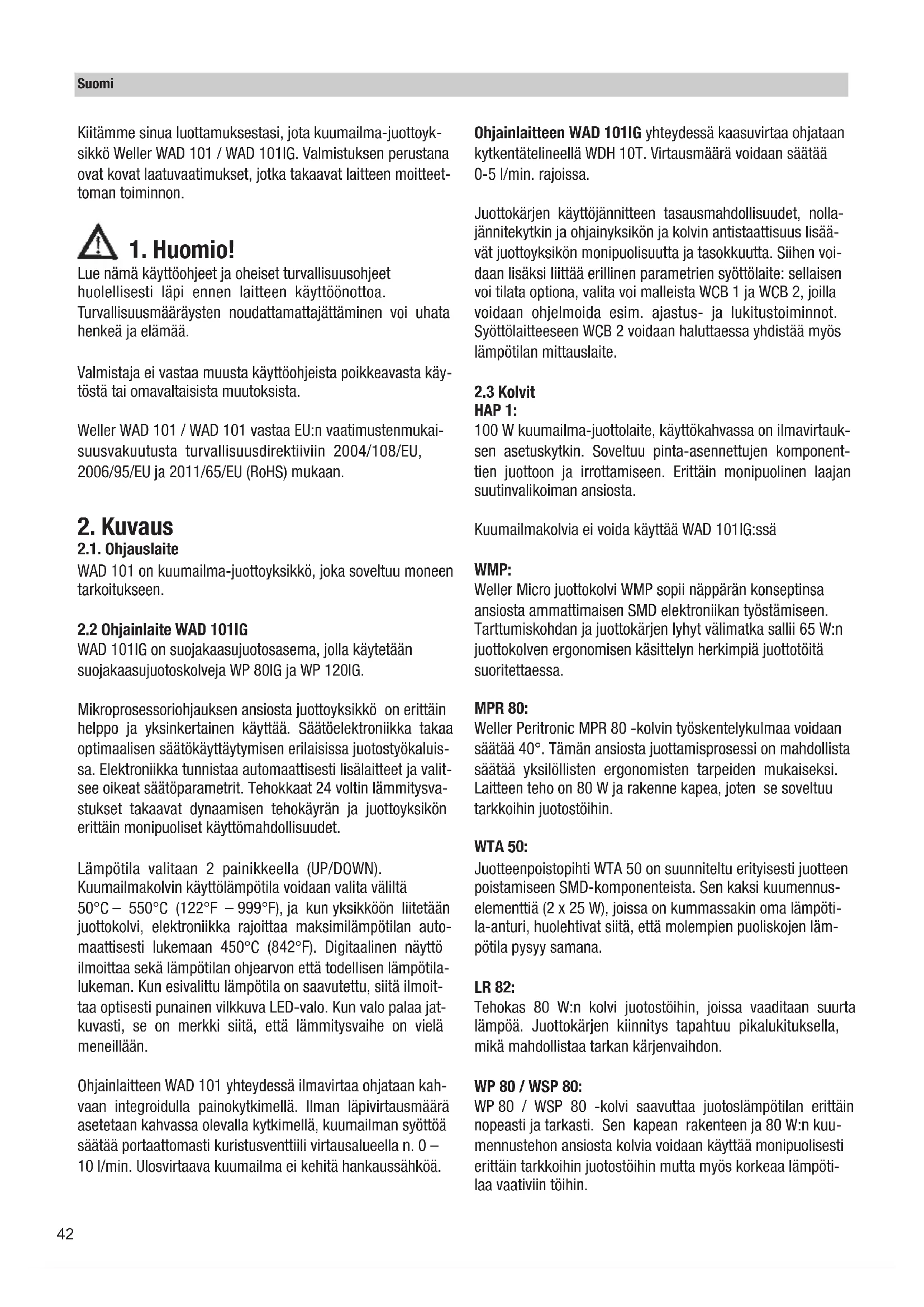

Lue nämä käyttöohjeet ja oheiset turvallisuusohjeet huolellisesti läpi ennen laitteen käyttöönottoa. Turvallisuusmääräysten noudattamattajättäminen voi uhata henkeä ja elämää. Valmistaja ei vastaa muusta käyttöohjeista poikkeavasta käy- töstä tai omavaltaisista muutoksista. Weller WAD 101 / WAD 101 vastaa EU:n vaatimustenmukai- suusvakuutusta turvallisuusdirektiiviin 2004/108/EU, 2006/95/EU ja 2011/65/EU (RoHS) mukaan.

2.1. Ohjauslaite WAD 101 on kuumailma-juottoyksikkö, joka soveltuu moneen tarkoitukseen.

2.2 Ohjainlaite WAD 101IG

WAD 101IG on suojakaasujuotosasema, jolla käytetään suojakaasujuotoskolveja WP 80IG ja WP 120IG. Mikroprosessoriohjauksen ansiosta juottoyksikkö on erittäin helppo ja yksinkertainen käyttää. Säätöelektroniikka takaa optimaalisen säätökäyttäytymisen erilaisissa juotostyökaluis- sa. Elektroniikka tunnistaa automaattisesti lisälaitteet ja valit- see oikeat säätöparametrit. Tehokkaat 24 voltin lämmitysva- stukset takaavat dynaamisen tehokäyrän ja juottoyksikön erittäin monipuoliset käyttömahdollisuudet. Lämpötila valitaan 2 painikkeella (UP/DOWN). Kuumailmakolvin käyttölämpötila voidaan valita väliltä 50°C – 550°C (122°F – 999°F), ja kun yksikköön liitetään juottokolvi, elektroniikka rajoittaa maksimilämpötilan auto- maattisesti lukemaan 450°C (842°F). Digitaalinen näyttö ilmoittaa sekä lämpötilan ohjearvon että todellisen lämpötila- lukeman. Kun esivalittu lämpötila on saavutettu, siitä ilmoit- taa optisesti punainen vilkkuva LED-valo. Kun valo palaa jat- kuvasti, se on merkki siitä, että lämmitysvaihe on vielä meneillään. Ohjainlaitteen WAD 101 yhteydessä ilmavirtaa ohjataan kah- vaan integroidulla painokytkimellä. Ilman läpivirtausmäärä asetetaan kahvassa olevalla kytkimellä, kuumailman syöttöä säätää portaattomasti kuristusventtiili virtausalueella n. 0 – 10 l/min. Ulosvirtaava kuumailma ei kehitä hankaussähköä. Ohjainlaitteen WAD 101IG yhteydessä kaasuvirtaa ohjataan kytkentätelineellä WDH 10T. Virtausmäärä voidaan säätää 0-5 l/min. rajoissa. Juottokärjen käyttöjännitteen tasausmahdollisuudet, nolla- jännitekytkin ja ohjainyksikön ja kolvin antistaattisuus lisää- vät juottoyksikön monipuolisuutta ja tasokkuutta. Siihen voi- daan lisäksi liittää erillinen parametrien syöttölaite: sellaisen voi tilata optiona, valita voi malleista WCB 1 ja WCB 2, joilla voidaan ohjelmoida esim. ajastus- ja lukitustoiminnot. Syöttölaitteeseen WCB 2 voidaan haluttaessa yhdistää myös lämpötilan mittauslaite.

HAP 1: 100 W kuumailma-juottolaite, käyttökahvassa on ilmavirtauk- sen asetuskytkin. Soveltuu pinta-asennettujen komponent- tien juottoon ja irrottamiseen. Erittäin monipuolinen laajan suutinvalikoiman ansiosta. Kuumailmakolvia ei voida käyttää WAD 101IG:ssä WMP: Weller Micro juottokolvi WMP sopii näppärän konseptinsa ansiosta ammattimaisen SMD elektroniikan työstämiseen. Tarttumiskohdan ja juottokärjen lyhyt välimatka sallii 65 W:n juottokolven ergonomisen käsittelyn herkimpiä juottotöitä suoritettaessa. MPR 80: Weller Peritronic MPR 80 -kolvin työskentelykulmaa voidaan säätää 40°. Tämän ansiosta juottamisprosessi on mahdollista säätää yksilöllisten ergonomisten tarpeiden mukaiseksi. Laitteen teho on 80 W ja rakenne kapea, joten se soveltuu tarkkoihin juotostöihin. WTA 50: Juotteenpoistopihti WTA 50 on suunniteltu erityisesti juotteen poistamiseen SMD-komponenteista. Sen kaksi kuumennus- elementtiä (2 x 25 W), joissa on kummassakin oma lämpöti- la-anturi, huolehtivat siitä, että molempien puoliskojen läm- pötila pysyy samana. LR 82: Tehokas 80 W:n kolvi juotostöihin, joissa vaaditaan suurta lämpöä. Juottokärjen kiinnitys tapahtuu pikalukituksella, mikä mahdollistaa tarkan kärjenvaihdon. WP 80 / WSP 80: WP 80 / WSP 80 -kolvi saavuttaa juotoslämpötilan erittäin nopeasti ja tarkasti. Sen kapean rakenteen ja 80 W:n kuu- mennustehon ansiosta kolvia voidaan käyttää monipuolisesti erittäin tarkkoihin juotostöihin mutta myös korkeaa lämpöti- laa vaativiin töihin. Suomi

Työskentelyä voidaan jatkaa välittömästi juottokärjen vaihdon jälkeen, koska kolvi saavuttaa käyttölämpötilan erittäin nopeasti. Muita asemaan kytkettäviä työkaluja löydät lisätarvikeluettelosta.

Aseta juottokolvi sille tarkoitettuun telineeseen. Liitä paineil- maletku (ulkoläpimitta 6 mm) paineilmaliitäntään (12) pika- liittimen avulla. Paineilmalle asetetut vaatimukset: 400 kPa (58 psi), kuivaa, öljyvapaata paineilmaa tai typpeä N

Varoitus: Jos käytetään typpeä, on huolehdittava riittävästä ilmanvaihdosta. Juottokolvin liitäntäjohto kytketään yksikön etulevyssä ole- vaan 7-napaiseen liitäntärasiaan (7) ja lukitaan paikalleen. Työnnä sitten ilmaletku liitinnippaan (8). Verkkojännitteen ja tyyppikilvessä annetun jännitelukeman on oltava sama. Katso, ettei virtakytkin (1) ole päällä, kun laite liitetään verk- kovirtaan. Liitä sitten ohjainyksikkö verkkovirtaan. Varoitus: Katso, ettei kuumailmasuutin osu ihmisiin tai helposti syttyviin esineisiin. Paina virtakytkin (1) päälle. Kun laite kytketään päälle, käyn- nistyy ensin itsetesti, jossa ohjainyksikkö tarkastaa, että kaikki näyttökomponentit (2) toimivat. Sen jälkeen näyttöön tulevat hetkeksi asetettu lämpötila (ohjearvo) ja valittu läm- pötila-asteikko (°C/°F). Sitten näyttöön ilmestyy automaattisesti senhetkinen lämpötila. Digitaalinäytössä (2) palaa punainen valo (5), joka on säätöpiirin valvontavalo. Kun valo palaa jatkuvasti, se ilmoittaa, että lämmitysvaihe on vielä meneillään, vilkkuva valo on merkki siitä, että käyttölämpötila on saavutettu. Lämpötilan säätö Digitaalinen näyttö (2) osoittaa yleensä aktuaalista lämpötilaa. Kun painetaan näppäimiä "UP" tai "DOWN" (3) (4), digitaali- nen näyttö (2) osoittaa säädettynä olevan asetusarvon. Asetusarvoa voidaan muuttaa vain painamalla "UP" tai "DOWN" -painikkeita (3) (4) vastaavaan suuntaan. Jos näppä- in pidetään koko ajan painettuna, asetusarvo muuttuu nopea- sti. Noin 2 sekunnin kuluttua painikkeen irtipäästämisen jälkeen digitaalinen näyttö (2) palaa automaattisesti osoitta- maan aktuaalista lämpötilaa. Ilmanvirtauksen asetus Virtausmäärä asetetaan kuristusventtiilin (9) avulla. Kun venttiiliä (9) kierretään vastapäivään, virtausmäärä suure- nee. Kun kahvassa oleva ilmavirtauksen asetuskytkin paine- taan sormella alas, ilmaa virtaa kuumailmasuuttimeen. Vakio-Setback ohjainlaitteessa WAD 101 Asetetun nimellisarvon laskeminen 150°C asteeseen. Setback-aika on 20 minuuttia, kun juotosasema on siirtynyt Standby-tilaan. Kun Setback-aika on kulunut kolme kertaa (yhteensä 60 min.) ”AUTO-OFF” toiminto aktivoituu. Juottotyökalut kytketyvät päältä (vilkkuva viiva näytössä). Suomi Tekniset tiedot Mitat / mm: 166 x 134 x 101 (p x l x k) Käyttöjännite: 230 V / 50 Hz (120 V / 60 Hz) Tehontarve WAD 101: 105 W Tehontarve WAD 101IG: 150 W Suojausluokka 1 (ohjainyksikkö) ja 3 (juottotyökalut) Sulake: 230 V: T 630 mA (120 V: T 1,0 A) Lämpötilan säätö: °C-asteikolla: kuumailma 50°C - 550°C juotoskolvi & suojakaasujuotoskolvi 50°C - 450°C °F-asteikolla: kuumailma 122°F - 999°F juotoskolvi & suojakaasujuotoskolvi 122°F - 842°F Tarkkuus: Kuumailma ± 30°C (± 54°F) Juotoskolvi & suojakaasujuotoskolvi ± 9°C (± 17°F) Ilman virtausmäärä: noin 0 – 10 l/min Säätöalue WAD 101IG: n. 0 - 5 I/min. Paineilma: Tulopuolen paine 400 kPa (58 psi), kuivaa, öljyvapaata paineilmaa tai typpeä N

Paineilmaliitos: Paineenkestävä letku, ulkoläpimitta 6 mm (0,24”) Suojakaasun paine: Tulopaine on säädetty paineensäätöyksiköllä 200 kPa tasolle. Paineensäätöyksikön säätöä ei saa muuttaa.44 Asetus: Käynnistyksen yhteydessä ”UP”-painike (3) pidetään painettuna kunnes ON tai OFF ilmestyy näyttöön. Kun "UP" - painikkeesta päästetään irti, säätö tallentuu. Toistetaan kun haluataan suorittaa muutoksia. Vakio-Setback ohjainlaitteessa WAD 101IG Kun juotoskolvi on laitettu syrjään, ohjelämpötila lasketaan 2 min. kuluttua 180°C tasolle ja suojakaasun syöttö katkaistaan. "AUTO-OFF"-toiminto on deaktivoitu.

4. Potentiaalintasaus

3,5 mm:n pistukan (6) erilaisten kytkentämahdollisuuksien ansiosta on olemassa 4 eri vaihtoehtoa: Kova maadoitus: Ilman pistoketta (toimitustilanne) Potentiaalintasaus (impedanssi 0 ohm): Pistokkeen kanssa, tasausjohto keskikontaktissa Potentiaaliton: Pistokkeen kanssa Pehmeä maadoitus: Pistokkeen ja juotetun vastuksen kanssa. Maadoituksen vastusarvo säädettävissä

5. Työskentelyohjeita

Ulkoiset syöttölaitteet WCB 1 ja WCB 2 (optio) Käytettäessä ulkoista syöttölaitetta on olemassa seuraavat optiot:

Offset: Juottokärjen reaalista lämpötilaa voidaan muuttaa ± 40°C syöttämällä lämpötilaoffset (ero asetusarvon ja akt. arvon välillä).

Setback: Säädetyn ohjearvon alentaminen 150°C/300°F asteseen (standby). Setbackaikaa, jonka jälkeen juottoasema siirtyy Standbytoimintamuotoon, voidaan säätää 0-99 minuuttiin. Vilkkuva todellisen arvon näyttö osoittaa setbacktilan. Kolminkertaisen Setbackajan jälkeen ”Auto-Off” aktivoituu. Juottotyökalu kytketytyy päältä (näytössä vilkkuva viiva). Yhtä näppäintä tai kytkintä painamalla Setbacktila sekä Auto-Off- tila päättyy. Säädetty ohjearvo näkyy lyhyen ajan.

Lock: Asetuslämpötilan lukitus. Lukituksen jälkeen juotinaseman asetuksia ei voida muuttaa.

°C/°F: Lämpötilan näyttötavan vaihto °C ja °F välillä.

Window: Lämpötilan rajoitus maksimiarvoon ± 99°C, jolloin lähtökohtana on LOCK-toiminnolla määrätty lämpötila. Ko. LOCK-lämpötila on samalla valitun lämpötila-alueen keskiarvo.

Cal: Juotinaseman uudelleensäätö (vain WCB 2)

PC-liitäntä: RS232 (vain WCB 2)

Lämpötilamittari: Integroitu lämpötilamittari tyypin K termoelementeille (vain WCB 2) Kuumailmakolvi Kuumailmasuuttimet kiinnitetään lämmityselementin runkoon. Suutinta irrotettaessa tarvitaan hylsyavain, avainkoko 8, suutin kiristetään kiinni kiintoavaimella. Huomio: Kierteen syvyys on kork. 5 mm (0,2”). Sitä ei saa ylittää, muutoin lämmityselementin runko vioittuu. Typpeä N

käytettäessä etuna on vähäisempi hapettuminen ja myös juotosaine pysyy kauemmin työstökelpoisena. Typpisäiliö (myydään yleensä teräspulloissa) on varustettava 0 – 10 barin paineenalentimella. Juottokolvit On tarkastettava, että lämmityselementin/anturin ja juottokärjen liitoskohta ei ole likainen tai vioittunut, koska se vaikuttaisi haitallisesti lämpötilasäädön tarkkuuteen. Ennen juottokolvin kuumennusta juottokärki on kastettava juotosnesteeseen. Näin voidaan poistaa juottokärjessä olevat hapettumat tai lika, joka siihen varastoinnin aikana on muo- dostunut. Katso, että juottokärjessä on runsaasti juotosne- stettä, ennen kuin pidät työtauon ja asetat kolvin telineeseen. Juotosneste ei saa olla syövyttävää. Huomio: Katso, että juottokärki on kunnolla paikallaan. Juottoyksikön perusasetukset on tehty keskikoista juottokär- keä/suutinta varten. Muuntyyppisiä ja –kokoisia kärkiä käy- tettäessä asetuksia on muutettava tarpeen mukaan. Suomi

T005 33 114 99 Kuumailmasuutinsarja HAP 1 T005 29 180 99 Kolvisarja WP 80 T005 29 161 99 Kolvisarja WSP 80 T005 33 131 99 Kolvisarja MPR 80 T005 33 112 99 Kolvisarja LR 21 antistaattinen T005 33 113 99 Kolvisarja LR 82 T005 33 133 99 Juotteenpoistosarja WTA 50 T005 27 040 99 Juottokylpy WSB 80 T005 33 155 99 Kolvisarja WMP T005 27 028 99 Esikuumennuslevy WHP 80 T005 25 030 99 Terminen eristeenpoistolaite WST 20 T005 31 181 99 Ulkoinen syöttölaite WCB 1 T005 31 180 99 Ulkoinen syöttölaite WCB 2 T005 33 158 99 Passiivista suojakaasua käyttävä juotossarja kytkentätelineellä WSP 80IG (PU WAD 101IG) T005 29 198 99 Suojakaasujuotoskolvi WP 120IG (PU WAD 101IG) T005 15 161 99 WDH 10T Turvateline Stop+Go-toiminnolla

7. Toimituksen laajuus

WAD 101 Ohjainyksikkö Kuumailmakolvi HAP 1 Teline KH 27 Suuttimien vaihtotyökalu Huoltovälinesarja 3,5 mm:n pistoke Kuumailmasuutin R04 Liitäntäjohto Käyttöohje Turvallisuusohjeet

Ohjainyksikkö 3,5 mm:n pistoke Liitäntäjohto Käyttöohje Turvallisuusohjeet PU WAD 101 Ohjainyksikkö Liitäntäjohto 3,5 mm:n pistoke Käyttöohje Turvallisuusohjeet Suutinvalikoima HAP 1, kuva ks. sivu 93 Liitäntäkaavio, kuva ks. sivu 94 Räjähdyskuva, ks. sivu 95 Oikeus teknisiin muutoksiin pidätetään! Viimeisimmät käyttöohjeet saat osoitteesta www.weller-tools.com. Suomi46 ™·˜ ¢¯·ÚÈÛÙԇ̠ÁÈ· ÙËÓ ÂÌÈÛÙÔÛ‡ÓË Ô˘ Ì·˜ ‰Â›Í·ÙÂ, αγοράζοντας ένα σταθμό ıÂÚÌÔ‡ ·¤Ú· WAD 101 / WAD 101IG Ù˘ Weller. ∫·Ù¿ ÙËÓ Î·Ù·Û΢‹ ÙËÚ‹ıËηÓ

Symbolit CE-merkki Britannian säännönmukaisuusmerkki Hävittäminen Käytetytvalonlähteetonirrotettavalaitteista.Kysypaikallisiltaviranomaisiltataijälleenmyyjiltäneuvoakierrättämiseenja tietoakeräyspisteestä.Paikallisetsäännöksetsaattavatvelvoittaavähittäiskauppiaatottamaansähkö-jaelektroniikkaromun takaisinmaksutta.Panoksesisähkö-jaelektroniikkalaiteromunuudelleenkäytössäjakierrätyksessäauttaavähentämään raaka-aineidenkysyntää.Sähkö-jaelektroniikkaromusisältääarvokkaita,kierrätettäviämateriaaleja,jotkasaattavat vaikuttaahaitallisestiympäristöönjaihmistenterveyteen,josniitäeihävitetäympäristöystävällisesti.Poistamahdolliset henkilökohtaiset tiedot hävitettävästä laitteesta. Likaantuneet suodattimet on käsiteltävä erikoisjätteenä. Hävitävaihdetutlaiteosat,suodattimetjakäytöstäpoistetutlaitteetomassa maassasivoimassaolevienmääräystenmukaisesti.102
