BRUKSANVISNING WAD 101 Weller

SV Svenska Varning | Beskrivning | Ta lödstationen i drift | Potentialutjämning | Arbetsanvisningar | Tillbe- hör | Leveransomfattning

6. Potentialutjämningsbussning

7. Anslutningsbussning till lödkolv

8. Trycklufts - anslutningsnippel

för varmluftslödkolv

9. Strypventil för tryckluft

för tryckluftsmatningen

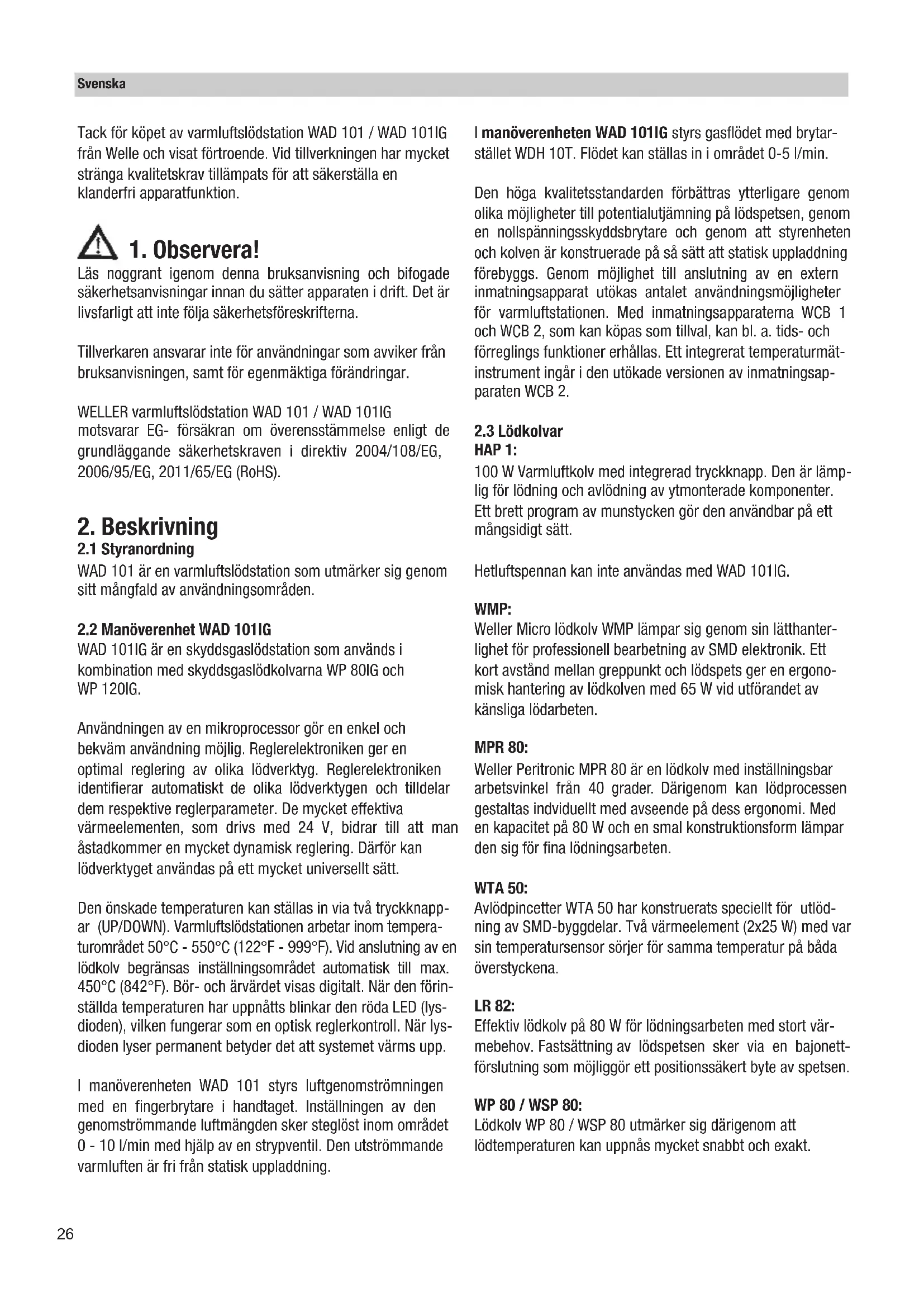

Operating Instructions Safety Information Figure: HAP 1 Nozzle Range, see page 93 Figure: Circuit Diagram, see page 94 Figure: Exploded Diagram, see page 95 Subject to technical alterations and amendments! See the updated operating instructions at www.weller-tools.com English26 Tack för köpet av varmluftslödstation WAD 101 / WAD 101IG från Welle och visat förtroende. Vid tillverkningen har mycket stränga kvalitetskrav tillämpats för att säkerställa en klanderfri apparatfunktion.

Läs noggrant igenom denna bruksanvisning och bifogade säkerhetsanvisningar innan du sätter apparaten i drift. Det är livsfarligt att inte följa säkerhetsföreskrifterna. Tillverkaren ansvarar inte för användningar som avviker från bruksanvisningen, samt för egenmäktiga förändringar. WELLER varmluftslödstation WAD 101 / WAD 101IG motsvarar EG- försäkran om överensstämmelse enligt de grundläggande säkerhetskraven i direktiv 2004/108/EG, 2006/95/EG, 2011/65/EG (RoHS).

WAD 101 är en varmluftslödstation som utmärker sig genom sitt mångfald av användningsområden.

2.2 Manöverenhet WAD 101IG

WAD 101IG är en skyddsgaslödstation som används i kombination med skyddsgaslödkolvarna WP 80IG och WP 120IG. Användningen av en mikroprocessor gör en enkel och bekväm användning möjlig. Reglerelektroniken ger en optimal reglering av olika lödverktyg. Reglerelektroniken identifierar automatiskt de olika lödverktygen och tilldelar dem respektive reglerparameter. De mycket effektiva värmeelementen, som drivs med 24 V, bidrar till att man åstadkommer en mycket dynamisk reglering. Därför kan lödverktyget användas på ett mycket universellt sätt. Den önskade temperaturen kan ställas in via två tryckknapp- ar (UP/DOWN). Varmluftslödstationen arbetar inom tempera- turområdet 50°C - 550°C (122°F - 999°F). Vid anslutning av en lödkolv begränsas inställningsområdet automatisk till max. 450°C (842°F). Bör- och ärvärdet visas digitalt. När den förin- ställda temperaturen har uppnåtts blinkar den röda LED (lys- dioden), vilken fungerar som en optisk reglerkontroll. När lys- dioden lyser permanent betyder det att systemet värms upp. I manöverenheten WAD 101 styrs luftgenomströmningen med en fingerbrytare i handtaget. Inställningen av den genomströmmande luftmängden sker steglöst inom området

0 - 10 l/min med hjälp av en strypventil. Den utströmmande

varmluften är fri från statisk uppladdning. I manöverenheten WAD 101IG styrs gasflödet med brytar- stället WDH 10T. Flödet kan ställas in i området 0-5 l/min. Den höga kvalitetsstandarden förbättras ytterligare genom olika möjligheter till potentialutjämning på lödspetsen, genom en nollspänningsskyddsbrytare och genom att styrenheten och kolven är konstruerade på så sätt att statisk uppladdning förebyggs. Genom möjlighet till anslutning av en extern inmatningsapparat utökas antalet användningsmöjligheter för varmluftstationen. Med inmatningsapparaterna WCB 1 och WCB 2, som kan köpas som tillval, kan bl. a. tids- och förreglings funktioner erhållas. Ett integrerat temperaturmät- instrument ingår i den utökade versionen av inmatningsap- paraten WCB 2.

HAP 1: 100 W Varmluftkolv med integrerad tryckknapp. Den är lämp- lig för lödning och avlödning av ytmonterade komponenter. Ett brett program av munstycken gör den användbar på ett mångsidigt sätt. Hetluftspennan kan inte användas med WAD 101IG. WMP: Weller Micro lödkolv WMP lämpar sig genom sin lätthanter- lighet för professionell bearbetning av SMD elektronik. Ett kort avstånd mellan greppunkt och lödspets ger en ergono- misk hantering av lödkolven med 65 W vid utförandet av känsliga lödarbeten. MPR 80: Weller Peritronic MPR 80 är en lödkolv med inställningsbar arbetsvinkel från 40 grader. Därigenom kan lödprocessen gestaltas indviduellt med avseende på dess ergonomi. Med en kapacitet på 80 W och en smal konstruktionsform lämpar den sig för fina lödningsarbeten. WTA 50: Avlödpincetter WTA 50 har konstruerats speciellt för utlöd- ning av SMD-byggdelar. Två värmeelement (2x25 W) med var sin temperatursensor sörjer för samma temperatur på båda överstyckena. LR 82: Effektiv lödkolv på 80 W för lödningsarbeten med stort vär- mebehov. Fastsättning av lödspetsen sker via en bajonett- förslutning som möjliggör ett positionssäkert byte av spetsen. WP 80 / WSP 80: Lödkolv WP 80 / WSP 80 utmärker sig därigenom att lödtemperaturen kan uppnås mycket snabbt och exakt. Svenska

På grund av lödkolvens smala konstruktions form och en värmekapacitet på 80 W kan den användas universellt för extremt fina lödningsarbeten till lödningsarbeten med stort värmebehov. Efter byte av lödspetsen är det möjligt att arbe- ta vidare direkt eftersom drifttemperaturen uppnås mycket snabbt. Ytterligare anslutningsbara verktyg, se tillbehörslistan.

Lägg lödverktyget i säkerhetsförvaringsstället. Anslut tryck- luftslangen med ytterdiametern 6 mm till snabbkopplingen för tryckluft (12). Matningsluften ska ha ett tryck på 400 kPa (58 psi) och bestå av oljefri luft eller kväve N

Varning: Vid användning av kväve måste man se till att utrymmet är tillräckligt bra ventilerat. Den elektriska förbindningskabeln till lödverktyget ska anslutas till det 7-poliga uttaget (7) på framsidan och arrete- ras. Luftslangen ska kopplas till anslutningsnippeln för luft (8). Kontrollera att nätspänningen stämmer överens med spänningen på märkskylten och att strömbrytaren (1) är avstängd. Om spänningen är korrekt kan styrapparaten kopplas till nätet. Varning: Rikta inte varmluftskolven mot personer eller brännbara material. Slå till nätströmbrytaren (1). När strömmen kopplas på sker automatiskt en kontroll varvid alla indikeringselement (2) är aktiverade. Under en kort stund visas sedan den inställda temperaturen (börvärde) och temperaturversionen (°C/°F). Därefter visar elektroniken automatiskt ärvärdet. Den röda punkten (5) i det digitala fönstret (2) lyser. Den här punkten är till för den optiska reglerkontrollen. Om punkten lyser permanent bety- der det att systemet håller på att värmas upp. En blinkande punkt betyder att den inställda temperaturen har uppnåtts. Temperaturinställning Digitalindikationen (2) visar av princip temperaturens ärvär- de. Genom att använda UP- eller DOWN-tangenten (3) (4) kopplar digitalindikationen (2) om till det inställda börvärdet. Det inställda börvärdet kan nu förändras genom att tippa eller ständigt trycka på up eller down-tangenten i motsva- rande riktning. Om tangenten trycks ned permanent förän- dras börvärdet i snabbkörning. Ungefär 2 sekunder efter det man släppt tangenten kopplar digitalindikationen (2) auto- matiskt om till ärvärdet. Inställning av luftmängden Den önskade genomströmningsmängden kan ställas in med hjälp av strypventilen (9). Vänstervridning på strypventilen (9) ökar genomströmningsmängden. Så länge tryckknappen i handtaget hålls intryckt strömmar luft genom varmluftskol- ven. Standardmässig temperatursänkning på manöverenheten WAD 101 Sänker den inställda, nominella temperaturen till 150°C. Temperatursänkningen tar 20 min, efter att lödstationen slagit om till standby-modus. Efter tre gånger så lång tid (60 min) aktiveras funktionen „AUTO-OFF”. Lödningsverktyget stängs av (blinkande streck i displayen). Svenska Tekniska data Mått i mm: 166 x 134 x 101 (L x B x H) Nätspänning: 230 V / 50 Hz (120 V / 60 Hz) Effektförbrukning WAD 101: 105 W Effektförbrukning WAD 101IG: 150 W Skyddsklass: 1 (Styrenhet) och 3 (Lödverktyg) Säkring: 230 V: T 630 mA (120 V: T 1,0 A) Temperaturreglering: C Version: Varmluft 50°C - 550°C Lödkolv och skyddsgaslödkolv 50°C - 450°C F Version: Varmluft 122°F - 999°F Lödkolv och skyddsgaslödkolv 122°F - 842°F Noggrannhet: Varmluft ± 30°C (± 54°F) Lödkolv och skyddsgaslödkolv ± 9°C (± 17°F) Luftmängd: ca. 0 - 10 l/min Reglerområde WAD 101IG: ca. 0 - 5 I/min Tryckluft: Inkommande tryck 400 kPa (58 psi) oljefri tryckluft eller kväve N

Skyddsgastryck: Ingångstrycket är fast inställt på 200 kPa med en tryckregulator. Tryckregulatorn får inte justeras. Tryckluftanslutning: Tryckluftslang ytterdiamenter 6 mm (0,24")28 Inställning: Håll „UP”-knappen (3) intryckt under påslagnin- gen, tills att ON eller OFF syns i displayen. När man släpper "UP"-tangenten lagras inställningen. Upprepa processen, om du vill ändra. Standardmässig temperatursänkning på manöverenheten WAD 101IG När lödkolven lagts ned sänks den inställda temperaturen till 180 °C efter 2 minuter och skyddsgasflödet stängs av. Funktionen ”AUTO-OFF” är inte aktiv.

4. Potentialutjämning

Genom olika koppling av den 3,5 mm kopplingsbussningen (6) kan 4 varianter uppnås: Hårt jordad: Utan stickpropp (leveransskick) Potentialutjämning (impedans 0 Ohm): Med stickpropp, utjämningsledning på mellankontakten Potentialutj.: Med stickpropp Jordad: Med stickpropp och inlött motstånd. Jordning via valt motståndsvärde.

5. Arbetsanvisningar

Extern inmatningsapparat WCB 1 och WCB 2 (option) Vid användning av en extern inmatningsapparat står följande funktioner till förfogande.

Offset: Den reella lödspetstemperaturen kan förändras med ± 40°C genom inmatning av ett temperaturoffset.

Lock: Låsning av börtemperaturen. Efter det låsning skett är det inte möjligt att göra några inställningsförändringar på lödstationen.

°C/°F: Omkoppling av temperaturindikationen från °C till °F och tvärtom.

Window: Begränsning av temperaturområdet till max ± 99°C, utgående från en temperatur som är låst via "LOCK"- funktionen. Den låsta temperaturen utgör därmed mitten av det inställda temperaturområdet.

Cal: Nyjustering av lödstationen (endast WCB 2)

PC-gränssnitt: RS232 (endast WCB 2)

Temperaturmätningsapparat: Integrerad temperaturmätningsapparat för termoelement typ K (endast WCB 2) Varmluftskolv Varmluftsmunstyckena är inskruvade i värmeelementet. Vid byte av ett munstycke ska hylsnyckel SW 8 användas och på värmeelementet ska man hålla emot med en gaffelnyckel. Obs: Gängdjupet är maximalt 5 mm (0,2"). Vid användning av längre gänga förstörs värmeelementet. Kväve N

reducerar oxidationen och flussmedlet håller sig aktivt en längre tid. Vi rekommenderar kväve N

som säljs i stålflaskor. Flaskan måste utrustas med en tryckregulator för

Varmluftskolven I övergången mellan värmeelement/sensor och lödspets får det inte förekomma smuts eller främmande partiklar och det får inte heller förekomma någon skada. Dessa faktorer skul- le kunna påverka noggrannheten av temperaturregleringen. Vid den första uppvärmningen ska den selektivt förtennade lödspetsen förtennas en gång till. På så sätt avlägsnas oxide- ring och smuts som har bildats under förvaringen. Under uppehåll i lödningen och innan lödkolven stängs av ska man alltid se till att lödspetsen är förtennad. Flussmedlet som används får ej vara för aggressivt. Obs: Se alltid till att lödspetsen sitter ordentligt fast Svenska

Lödutrustningen har justerats in för en medelstor lödspets respektive munstycke. Avvikelser genom byte av lödspets eller genom användning av andra former på spetsen kan förekomma.

T005 33 114 99 Varmluft - lödutrustning HAP 1 T005 29 180 99 Lödkolvset WP 80 T005 29 161 99 Lödkolvset WSP 80 T005 33 131 99 Lödkolvset MPR 80 T005 33 113 99 Lödkolvset LR 82 T005 33 133 99 Avlödningsset WTA 50 T005 27 040 99 Lödbad WSB 80 T005 33 155 99 Lödkolvset WMP T005 27 028 99 Förvärmningsplatta WHP 80 T005 26 030 99 Termisk isoleringsapparat WST 20 T005 31 180 99 Extern inmatningsapparat WCB 2 T005 33 158 99 Lödset inertgas med brytarställ WSP 80IG (PU WAD 101IG) T005 29 198 99 Skyddsgaslödkolv WP 120IG (PU WAD 101IG) T005 15 161 99 WDH 10T säkerhetshållare med Stop+Go-funktion

WAD 101 Styrapparat Varmluftskolv HAP 1 Säkerhets - förvaringsställ KH 27 Nätsladd Verktyg för byte av munstycke Propp 3,5 mm Hetluftsmunstycke R04 Bruksanvisning Säkerhetsanvisningar

Symboler CE-märket Britiskt konformitetsmärke Avfallshantering WEEE ska samlas och avfallshanteras separat. Ta ut ljuskällor ur produkterna innan de avfallshanteras. Kontakta den lokala myndighetenrespektivekommunenellerfrågaåterförsäljarevardetnnsspeciellaavfallsstationerförelskrot.Beroende pådelokalabestämmelsernakanåterförsäljarevaraskyldigaatttatillbakaWEEEgratis.Bidratillattminskabehovetav råämnengenomåteranvändningochåtervinningavdittWEEE.WEEEinnehållervärdefullaåtervinningsbaramaterialsom kanskadamiljönochdinhälsaomdeinteavfallshanteraspåkorrektsätt.Tänkpåattraderaeventuellapersonuppgiftersom kannnaspådinutrustninginnandulämnardentillavfallshanteringen. Smutsigaltermåstebehandlassomriskavfall. Lämnautbyttaapparatdelar,lterochgamlaapparatertillåtervinningenligt gällande regler.
