KULLANIM KILAVUZU WAD 101 Weller

TR Türkçe Dikkat|Tanım|Cihazıişletimealma|Potansiyeldengelemesi|Çalışmauyarıları|Aksesuar |Teslimatkapsamı

7. Lehim kalemleri için giri¸s

8. Sıcak havalı lehim kalemleri için

hava ba˘glama rakoru

9. Akım miktarı için kısma supabı

10. Elektrik ba˘glantısı

11. Elektrik sigortası

12. Basınçlı hava için çabuk ba˘glantı4

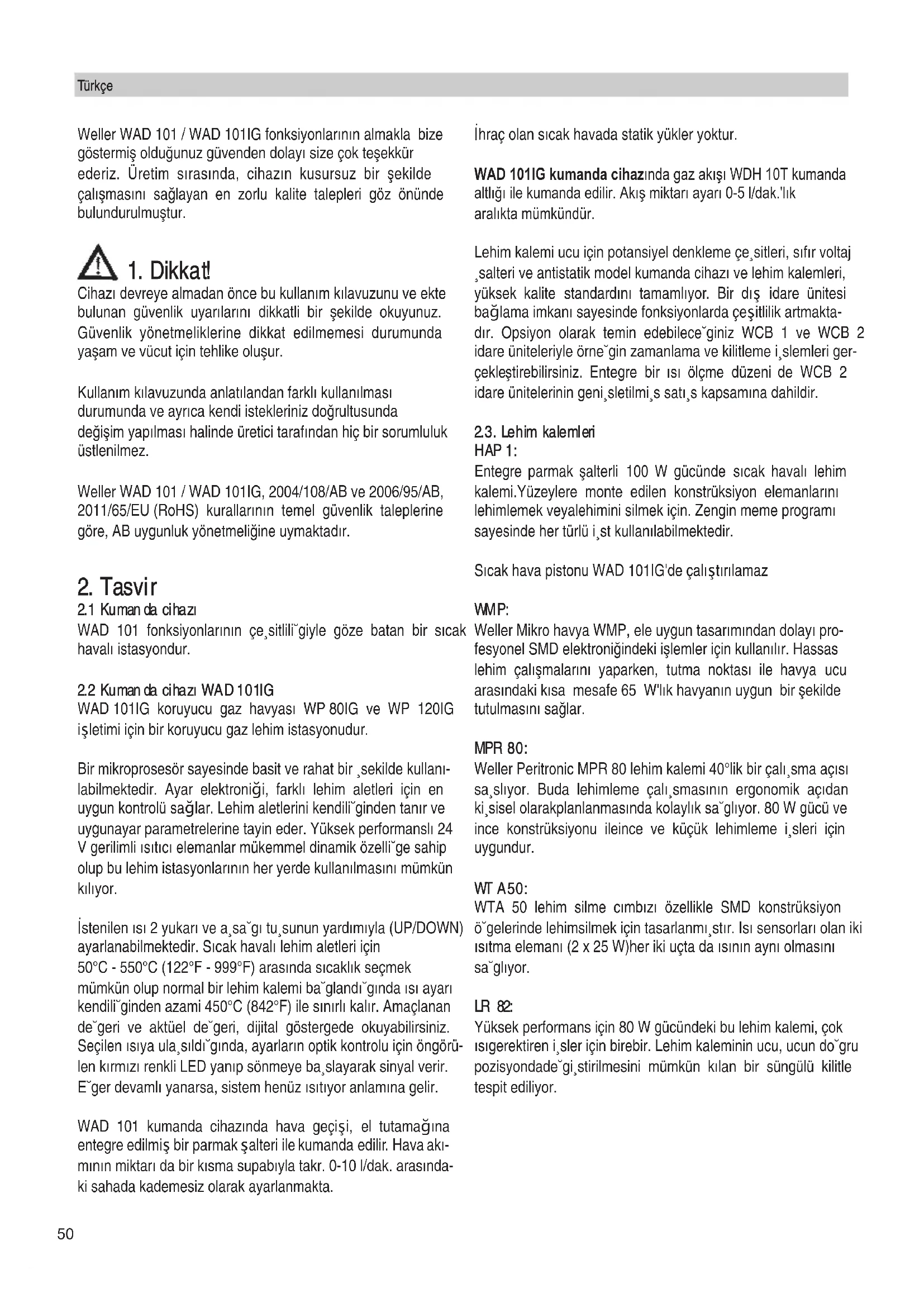

Î50 Weller WAD 101 / WAD 101IG fonksiyonlarının almakla bize göstermiμ olduπunuz güvenden dolay∂ size çok teμekkür ederiz. Üretim s∂ras∂nda, cihaz∂n kusursuz bir μekilde çal∂μmas∂n∂ saπlayan en zorlu kalite talepleri göz önünde bulundurulmuμtur.

Cihaz∂ devreye almadan önce bu kullan∂m k∂lavuzunu ve ekte bulunan güvenlik uyar∂lar∂n∂ dikkatli bir μekilde okuyunuz. Güvenlik yönetmeliklerine dikkat edilmemesi durumunda yaμam ve vücut için tehlike oluμur. Kullan∂m k∂lavuzunda anlat∂landan farkl∂ kullan∂lmas∂ durumunda ve ayr∂ca kendi istekleriniz doπrultusunda deπiμim yap∂lmas∂ halinde üretici taraf∂ndan hiç bir sorumluluk üstlenilmez. Weller WAD 101 / WAD 101IG, 2004/108/AB ve 2006/95/AB, 2011/65/EU (RoHS) kurallar∂n∂n temel güvenlik taleplerine göre, AB uygunluk yönetmeliπine uymaktad∂r.

WAD 101 fonksiyonlarının çe¸sitlili˘giyle göze batan bir sıcak havalı istasyondur.

WAD 101IG koruyucu gaz havyası WP 80IG ve WP 120IG işletimi için bir koruyucu gaz lehim istasyonudur. Bir mikroprosesör sayesinde basit ve rahat bir ¸sekilde kullanı- labilmektedir. Ayar elektroniği, farklı lehim aletleri için en uygun kontrolü sağlar. Lehim aletlerini kendili˘ginden tanır ve uygunayar parametrelerine tayin eder. Yüksek performanslı 24 V gerilimli ısıtıcı elemanlar mükemmel dinamik özelli˘ge sahip olup bu lehim istasyonlarının her yerde kullanılmasını mümkün kılıyor.

stenilen ısı 2 yukarı ve a¸sa˘gı tu¸sunun yardımıyla (UP/DOWN) ayarlanabilmektedir. Sıcak havalı lehim aletleri için 50°C - 550°C (122°F - 999°F) arasında sıcaklık seçmek mümkün olup normal bir lehim kalemi ba˘glandı˘gında ısı ayarı kendili˘ginden azami 450°C (842°F) ile sınırlı kalır. Amaçlanan de˘geri ve aktüel de˘geri, dijital göstergede okuyabilirsiniz. Seçilen ısıya ula¸sıldı˘gında, ayarların optik kontrolu için öngörü- len kırmızı renkli LED yanıp sönmeye ba¸slayarak sinyal verir. E˘ger devamlı yanarsa, sistem henüz ısıtıyor anlamına gelir. WAD 101 kumanda cihazında hava geçişi, el tutamağına entegre edilmiş bir parmak şalteri ile kumanda edilir. Hava akı- mının miktarı da bir kısma supabıyla takr. 0-10 l/dak. arasında- ki sahada kademesiz olarak ayarlanmakta.

hraç olan sıcak havada statik yükler yoktur. WAD 101IG kumanda cihazında gaz akışı WDH 10T kumanda altlığı ile kumanda edilir. Akış miktarı ayarı 0-5 l/dak.'lık aralıkta mümkündür. Lehim kalemi ucu için potansiyel denkleme çe¸sitleri, sıfır voltaj ¸salteri ve antistatik model kumanda cihazı ve lehim kalemleri, yüksek kalite standardını tamamlıyor. Bir dış idare ünitesi bağlama imkanı sayesinde fonksiyonlarda çeşitlilik artmakta- dır. Opsiyon olarak temin edebilece˘giniz WCB 1 ve WCB 2 idare üniteleriyle örne˘gin zamanlama ve kilitleme i¸slemleri ger- çekle¸stirebilirsiniz. Entegre bir ısı ölçme düzeni de WCB 2 idare ünitelerinin geni¸sletilmi¸s satı¸s kapsamına dahildir.

Entegre parmak ¸salterli 100 W gücünde sıcak havalı lehim kalemi.Yüzeylere monte edilen konstrüksiyon elemanlarını lehimlemek veyalehimini silmek için. Zengin meme programı sayesinde her türlü i¸st kullanılabilmektedir. Sıcak hava pistonu WAD 101IG'de çalıştırılamaz

Weller Mikro havya WMP, ele uygun tasar∂m∂ndan dolay∂ pro- fesyonel SMD elektroniπindeki iμlemler için kullan∂l∂r. Hassas lehim çal∂μmalar∂n∂ yaparken, tutma noktas∂ ile havya ucu aras∂ndaki k∂sa mesafe 65 W'l∂k havyan∂n uygun bir μekilde tutulmas∂n∂ saπlar.

Weller Peritronic MPR 80 lehim kalemi 40°lik bir çalı¸sma açısı sa¸slıyor. Buda lehimleme çalı¸smasının ergonomik açıdan ki¸sisel olarakplanlanmasında kolaylık sa˘glıyor. 80 W gücü ve ince konstrüksiyonu ileince ve küçük lehimleme i¸sleri için uygundur.

WTA 50 lehim silme cımbızı özellikle SMD konstrüksiyon ö˘gelerinde lehimsilmek için tasarlanmı¸stır. Isı sensorları olan iki ısıtma elemanı (2 x 25 W)her iki uçta da ısının aynı olmasını sa˘glıyor.

Yüksek performans için 80 W gücündeki bu lehim kalemi, çok ısıgerektiren i¸sler için birebir. Lehim kaleminin ucu, ucun do˘gru pozisyondade˘gi¸stirilmesini mümkün kılan bir süngülü kilitle tespit ediliyor.

WP 80 / WSP 80 lehim kalemi, yıldırım hızıyla lehimleme ısısına ula¸sıyor ve tamistenilen ısıyı sa˘glıyor. |

nce konstrük- siyonu ve 80 W gücündeki ısıtmaperformansıyla bu lehim kalemi, en ince ve küçük lehimleme i¸slerinden, ısıgereksinimi en yüksek lehimleme i¸slerine kadar her yerdekullanılabilmek- tedir. Çalı¸sma ısısına çabuk ula¸stı˘gı için örn. uçde˘gi¸stirdikten sonra çalı¸smaya hemen devam etmek mümkün.

Lehim kalemini yata˘gına yerle¸stiriniz. Dı¸s çapı 6 mm olan basınçlı hava hortumunu pratik basınçlı hava ba˘glantısına (12) takınız. 400 kPa (58 psi) kuru ve ya˘gsız basınçlı havayla veya nitrojen N2 ile basınçlı hava beslenimini temin ediniz.

Lehim aletinin elektrik kablosunu ön yüzdeki 7 uçlu ba˘glantı giri¸sine (7) takınız ve tespit ediniz. Hava hortumunu hava ba˘glantı rakoruna (8) takınız. Bulundu˘gunuz kentin elektrik voltajının, cihazın tip plakasındaki verilere uyup uymadı˘gını kontrol ediniz, bu arada cihazın elektrik ¸salterinin (1) kapalı olmasına dikkat ediniz. ¸Sehir voltajı uygunsa kumanda cihazını ¸sehir elektri˘gine ba˘glayınız.

Cihazın elektrik ¸salterini (1) açınız. Elektrik ba˘glantısı açıldı˘gı zaman cihaz otomatik olarak bir genel kontrol ba¸slatır, bu kon- trol sırasında bütün gösterge elemanları (2) çalı¸sır. Bunun ardından göstergede kısa bir süre, ayarlanan ısı (istenilen ısı de˘geri) ve ısı ölçüm birimi (°C/°F) belirir. Sonra cihazın elektronik düzeni otomatik olarak aktüel ısı de˘gerini görüntüler. Göstergede (2) kırmızı nokta (5) yanar. Bu nokta ayarların optik kontrolu içindir. E˘ger sürekli yanıyorsa, sistem henüz ısıtıyor demektir. Kırmızı nokta e˘ger yanıp yanıp sönüyorsa, istenilen çalı¸sma ısısına ula¸sıldı˘gı anlamına gelir.

Dijital gösterge (2) kural olarak aktüel ısı de˘gerini belirtir. „UP” veya „DOWN” (yukarı/a¸sa˘gı) tu¸slarının (3) (4) yardımıyla dijital göstergede (2) son ayarlanan hedef de˘geri görüntüleyebilirsi- niz. Son ayarlanan hedef de˘geri (yanar söner görüntü) ¸simdi „UP” veya „DOWN” tu¸sunu (3) (4) tıklayarak veya tu¸sa devamlı basarak, istenilen yönde de˘gi¸stirebilirsiniz. Tu¸sa kesintisiz basarsanız, ayarlamak istedi˘giniz hedef de˘gere daha hızlı varabilirsiniz. Bıraktıktan takr. 2 san. sonra göster- gede (2) kendili˘ginden tekrar akt˘gel ısı de˘geri görüntüye gelir.

stenilen akım miktarını kısma supabında (9) ayarlayabilirsi- niz. Kısma supabını (9) sola çevirirseniz hava miktarı yükse- lir. Parmak ¸salteri basılı halde kaldı˘gı sürece sıcak havalı lehim kalemi hava sürer.

Ayarlanan ısının 150°C’a dü¸sürülmesi. Lehim istasyonu stand-by haline döndükten sonra, sıfırlama süresi 20 dakika- dır.

ı: Yaklaşık 0-5 l/dak Basınçlı hava: Giri¸s basıncı 400 kPa (58 psi) ya˘gsız,kuru basınçlı hava veya nitrojen N2 Basınçlı hava ba˘glantısı: Basınçlı hava hortumu, dı¸s çapı 6 mm (0,24”) Koruyucu gaz basıncı: Giriş basıncı bir basınç ayar ünitesi üzerinden sabit olarak 200 kPa'ya ayarlanmıştır. Basınç ayar ünitesinin ayarı değiştirilmemelidir.52 Üç defalık sıfırlama süresinden sonra (60 dak.) „AUTO-OFF” (otomatik kapama) fonksiyonu devreye girer. Lehim aleti söner (göstergede yanar söner çizgi görüntüsü).

Cihazın elektri˘gini açarken göstergede ON (açık) veya OFF (kapalı) görüntülenene kadar „UP” (yukarı) tu¸sunu (3) basılı tutunuz. "UP" tusu serbest birakildiginda ayar hafi- zaya kaydedilir. Ayarı de˘gi¸stirmek için aynı yöntemi tekrar edi- niz.

Havyayı indirdikten 2 dak. sonra nominal sıcaklık 180°C'ye düşürülür ve koruyucu gaz beslemesi kapatılır. „AUTO-OFF“ fonksiyonu devre dışıdır.

Fi¸ssiz (satı¸s sırasındaki hali)

Fi¸sli, denkleme hattı orta kontakta

Fi¸sli ve lehimlenmi¸s dirençli Topraklama seçilen direnç de˘geri üzerinden

Bir dı¸s idare ünitesi kullanılaca˘gı zaman ¸su i¸slevler mümkündür.

Bir kademe atlaması ayarlayarak lehim kalemi ucunun gerçek (kademe atla) ısısını ± 40°C de˘gi¸stirmeniz mümkündür.

Ayarlanan hedef ısının 150°C’/300°F’a dü¸sürülmesi (standby). (sıfırlama) Sıfırlama süresini, lehim istasyonu standby haline geçtikten sonra,0-99 dakika arasına ayarlayabilirsiniz. Sıfırlama halini cihaz yanarsöner aktüel de˘ger görüntüsüyle bildirir. Üç defalık sıfırlamasüresinden sonra „Auto-off” (otoma- tik kapama) fonksiyoudevreye girer. Lehim aleti söner (göster- gede yanar söner çizgigörüntüsü). Sıfırlama hali veya Auto-Off halini bir tu¸sa veyaparmak ¸salterine basarak iptal edebilirsiniz. Bu durumda, ayarlananhedef de˘ger kısa bir süre görüntüye gelir.

Hedef ısının ve ısı penceresinin kilitlenmesi. Kilitlemeden sonralehim istasyonunda ayarlarda de˘gi¸siklik yapılamaz.

Isı göstergesinde ısı birimini °C ile °F arasında de˘gi¸stirmek için.Cihazı açarken „Down” (a¸sa˘gı) tu¸sunu basılı tutarsanız, hangi ısıbiriminin aktif oldu˘gunu görebilirsiniz.

„LOCK” (kilitle) fonksiyonu vasıtasıyla kilitlenmi¸s bir hedef ısı (pencere) de˘gerine ba˘glı olarak ısı sahasının azami ± 99°C’ye sınırlandırmakiçin. Kilitlenen ısı de˘geri, ayarlanabilir ısı sahasının orta de˘gerinitemsil eder.

Fabrika ayarı FSE (bütün ayar de˘gerlerinin 0’a geri alınması, ısı (kalibrasyon) hedef de˘geri 350°C/660°F).

K tipi (yalnız WCB2) termal eleman için entegre ısı saati

Sıcak hava memeleri ısıtıcı içerisine vidalıdır. Meme de˘gi¸stir- mek için SW 8 yuvalı anahtar kullanınız ve aynı anda ısıtıcıyı çatallı anahtarla tutunuz.

Nitrojen N2 oksidasyona engel oldu˘gundan akıcı madde daha uzun aktif kalır. Piyasada çelik tüplerde satılan nitrojen N2 tav- siye ederiz. Tüpün 0-10 bar basınç azaltıcısı olması gerekir.

Isıtıcı/sensor ile lehim kalemi ucu arasındaki kısımda pislik, yabancı madde veya hasar olmamasına dikkat ediniz, aksi tak- dirde ısının tam olarak ayarlanması mümkün olmayabilir.

lk ısıtma sırasında, seçti˘giniz kalaylanabilir cins lehim kalemi ucuna ince bir lehim tabakası sürünüz. Bu yolla lehim ucunda o ana kadar olu¸smu¸s oksit tabakası ve kiri almı¸s olursunuz. Çalı¸smaya ara verdi˘giniz zaman ve lehim kalemini i¸sten sonra bir kenara koymadan önce, ucun bu ¸sekilde kalaylı olmasına dikkat ediniz. Çok agresif ya˘g ve sıvılar kullanmayınız.

Lehim kalemleri orta boy lehim uçlarına göre ayarlanmı¸stır. Uç de˘gi¸stirilmesi nedeniyle veya ba¸ska uç ¸sekilleri kullanıldı˘gında farklılıklar olabilir.

T005 33 114 99 Sıcak hava takımı HAP 1 T005 29 180 99 Lehim kalemi takımı WP 80 T005 29 161 99 Lehim kalemi takımı WSP 80 T005 33 131 99 Lehim kalemi takımı MPR 80 T005 33 113 99 Lehim kalemi takımı LR 82 T005 33 133 99 Lehim silme seti WTA 50 T005 27 040 99 Lehim banyosu WSB 80 T005 33 155 99 Lehim kalemi takımı WMP T005 27 028 99 Ön ısıtma taba˘gı WHP 80 T005 25 030 99 Termik izolasyon cihazı WST 20 T005 31 180 99 Dı¸s idare ünitesi WCB 2 T005 33 158 99 Kumanda altlığı ile soy gaz lehim seti WSP 80IG (PU WAD 101IG) T005 29 198 99 Koruyucu gaz havyası WP 120IG (PU WAD 101IG) T005 15 161 99 WDH 10T emniyet altlığı Stop+Go fonksiyonu ile

Kumanda cihazı Sıcak havalı lehim kalemi HAP 1 Emniyet yata˘gı KH 27 Servis takımı Memeler için değiştirme aleti Jak fi¸s 3,5 mm Sıcak hava memesi R04 Elektrik kablosu Kullanım açıklamaları Güvenlik uyar∂lar∂

Kumanda cihazı Jak fi¸s 3,5 mm Elektrik kablosu Kullanım açıklamaları Güvenlik uyar∂lar∂

Kumanda cihazı Elektrik kablosu Jak fiş 3,5 Kullanım açıklamaları Güvenlik uyarıları

Semboller CEişareti Britanyauyumlulukişareti İmha etme Atıkelektrikliveelektronikeşyalarayrılarakbiriktirilmelivebertarafedilmelidirler.Bertarafetmedenönce cihazlarıniçindekilambalarıçıkartınız.Yerelmakamlaraveyasatıcınızageridönüşümtesisleriveatık toplamamerkezlerininyerlerinidanışınız.Yerelyönetmelikleregöreperakendesatıcılaratıkelektrikli veelektronikeşyalarıücrettalepetmedengerialmakzorundaolabilirler.Atıkelektrikliveelektronik eşyalarınızıtekrarkullanarakvegeridönüşümevererekhammaddegereksinimininaztutulmasına katkıdabulununuz.Atıkelektrikliveelektronikeşyalar,çevreyeuygunşekildebertarafedilmediklerinde çevrevesağlığınızüzerindeolumsuzetkilerenedenolabilendeğerli,tekrarkullanılabilirmalzemeleriçer- irler.Bertarafetmedenönceatıkeşyanıziçindemevcutolabilenşahsınızlailgilibilgilerisiliniz. Kirlenmişltrelerözelatıkolarakişlemgörmelidir. Değiştirdiğinizcihazparçaları,ltreveyaeskicihazlarıülke- nizdekiyönetmelikleregöreimhaediniz.
